關於轉子引擎的內容，我其實想寫很久了，大概一兩年前就已經在準備了。原本只是想像粉絲專頁上介紹Kawasaki Square Four 750那樣一篇文帶過，沒想到追蹤的"老車事務所"更新的文章得知前輩有收藏一台Suzuki RE-5，就卯起來研究轉子引擎機車的發展歷程。
身為老車愛好者，一直希望可以親眼目睹傳奇摩托車，而RE-5就是清單中之一，因為轉子引擎機車可以說是世界摩托車發展過程中的里程碑（雖然就只是曇花一現）。所以，本次的內容我會以專題的形式呈現，而你現在看到的這篇文是前導內容。特別感謝老車事務所的前輩李老師，接受我這突如其來的拜訪與錄音（這後輩怎麼如此大膽XD）。
-------------------------------------------------------------------------
轉子引擎（Rotary engine），或稱為萬克爾引擎（Wankel engine），這個概念最早是由德國工程師Felix Wankel提出，並於1929年獲得專利。Wankel在1951年於NSU車廠製作出第一具轉子原型機，是為DKM motor，不過這個最初版構造過於複雜（內轉子與外圍汽缸壁都是可動部件）；接續DKM的是KKM motor，這個版本就是較多數人所認知中的"轉子引擎"，KKM與DKM最大差異在於汽缸本體是固定的，因此換火星塞不用大拆特拆引擎。
第一代Suzuki RE-5廣告（圖片來源：motorcyclespecs.co.za/model/suzu/suzuki_re5_rotary.htm）
不過，由於轉子引擎的開發是有被專利綁住的，必須經過NSU與Wankel的授權方得以研發，最早獲得授權的是美國製造廠Curtiss-Wright Corporation。而應用在摩托車的部分，日本鈴木於1970年獲得授權，並於1973年發表概念車，也就是1974年上市的RE-5（M model）。然而日本四大廠中，雖然鈴木是最早獲得授權，但最早對外發表原型機的卻是Yamaha於1972年東京車展公開的RZ201。
簡單羅列一些大家比較熟悉且有上市的轉子引擎摩托車，包含DKW/Hercules W-2000（根據Fichtel & Sachs引擎設計）、荷蘭Van Veen、Norton F1、Norton Commander、Suzuki RE-5，當然，還有未上市的概念機Yamaha RZ201與Kawasaki X99。
-------------------------------------------------------------------------
不過因為本篇文是RE-5系列的第一篇，所以還是要來提一下RE-5這台車。
Suzuki RE-5原型是1973年發表的，1974年上市販售，是一台總排氣量497cc的單轉子水冷、油冷雙系統的車，因為引擎加上變速、冷卻、潤滑機構等等而變得超級大一顆，油箱底下的車架空間幾乎塞滿，而且想必這台車一定很重，確實，RE-5乾重有230kg。
好了，1974年RE-5第一代上市了，面臨到兩個意想不到的事情，第一件就是，日本境內對於轉子引擎要收取的稅金完全沒有頭緒，因為轉子引擎既不是二行程引擎、也不像四行程那樣可以不那麼汙染，所以就以排氣量乘以二的方式計算RE-5的稅金，這麼一來，RE-5就變成排氣量近1000cc的摩托車。所以鈴木放棄內銷，轉往外銷。
其二，1973年的石油危機，殺了個大家措手不及。70年代前半是速度的代名詞，然而石油危機讓原本各大廠相互競爭最速摩托車的觀念受到衝擊，因為往往高性能會伴隨著高油耗與污染的問題，所以一夕之間性能車市場大減，轉往環保、省油為目標。而回來看RE-5，和同時期同級距的四行程機車比也是個吃油怪，而且論速度也跑不贏CB750 four或Z1。某方面來說，除了轉子信仰以外，好像真的找不到什麼賣點了的感覺。
-------------------------------------------------------------------------

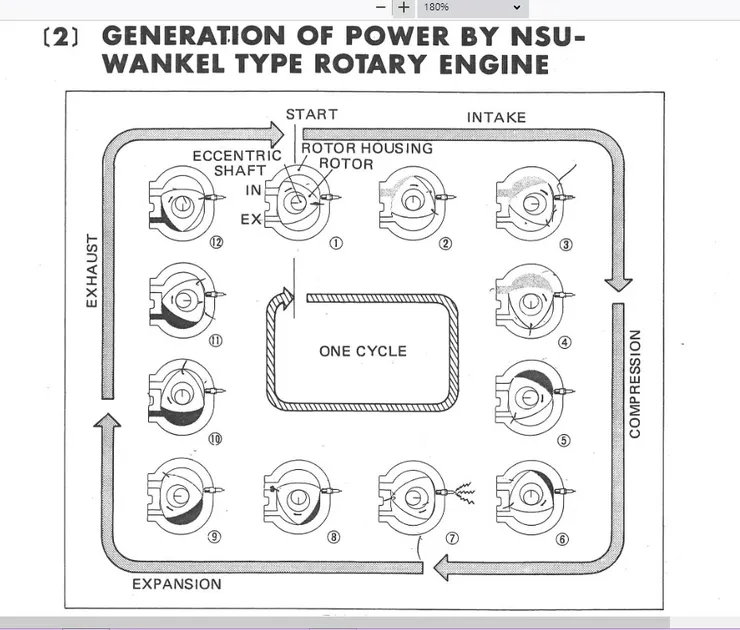

截自Suzuki RE-5維修手冊
KKM轉子引擎本身的構造包含外圍橢圓形的汽缸，內部有一個飯糰狀的轉子，這個特殊形狀稱為Reuleaux triangle，是數學家Franz Reuleaux提出的（Reuleaux這個字我不太會唸，不過應該是發作"魯勒克斯"...anyway，就叫"乳酪三角形"好了）。Reuleaux triangle是一個正三角形以三個頂點為圓心、以邊長作半徑，三條弧線封閉成的一個特殊形狀。這形狀有個特色，那就是滾動的時候總高度不會變（constant width），和圓形不同的地方是，Reuleaux triangle滾動時重心（同時也是中心）會改變。
利用這個特性，搭配偏心軸（eccentric shaft）或內齒輪，就可以把轉子的動力輸出。偏心軸轉三圈可以讓轉子在汽缸裡轉一圈，轉子的三個面（在油封沒有破掉的情況下）同時都是獨立的燃燒室，每一個燃燒室會同時進行獨立的進氣、壓縮、燃爆與排氣。所以轉子完成一次的旋轉，三個燃燒室各自都會完成一次的點火作功，相當於偏心軸每轉一圈都有一次作功（像二行程引擎那樣，曲軸轉一圈就有一次的點火），然而進行的點火行程卻是四行程引擎的模式XD。
這樣的特殊組合，使得引擎在輸出上的表現與往復活塞式的二行程、四行程引擎有一點不一樣，不一樣的點留待未來再來說XD。
-------------------------------------------------------------------------

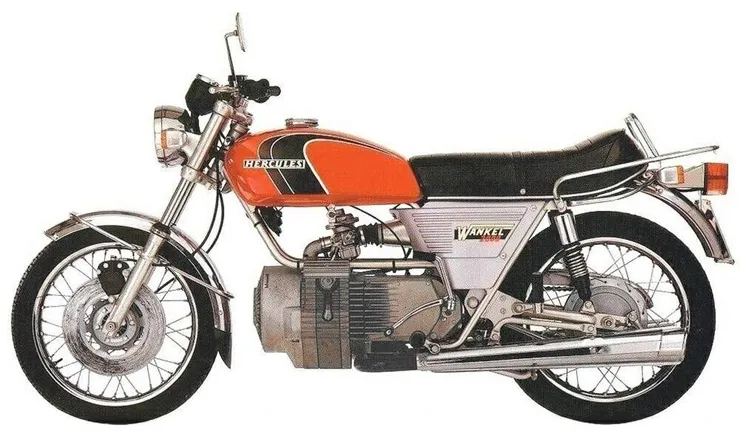

Hercules W-2000（圖片來源：motorcyclespecs.co.za/Classic/Hercules%20W2000%20Rotary.jpg）
題外話，你如果和我一樣無聊的時候會上網搜尋摩托車資訊，一定會看到國外很愛把Suzuki RE-5拿出來和Hercules W-2000比較，這個部分其實也反映了轉子引擎在應用上的難處，如果想要構造簡單以壓低成本，那就會導向W-2000的概念，會比較粗糙、不穩定，也不保證好騎；但是如果想要認真利用轉子的特性，走一個極致路線，那就會導往RE-5的方向，也就是構造複雜以克服轉子的缺點，構造複雜延伸出維修困難、成本過高的問題，而且挹注如此多的資金打造這台車，在70年代也不見得跑贏當時同級距的車種（當然轉子的精神在Mazda上完全發揮，向世人證明轉子也是可以有很好的性能的）。
注意，這裡一定要把自己設想在1970年代的氛圍，不要想著說和現在什麼車比怎樣怎樣的，因為時空背景都已經不一樣了；也不要去想著，過了數十年的老車還可以跑出世界紀錄的極速。就像身在臺灣的我們看追風、王牌、NSR這些speed machines一樣，過去能跑出怎樣的極限與現今無關了，touch到top speed的當下，引擎狀況是正常的嗎？我想，還是交付給專業人士去鑑定就好了。
老車事務所李老師與我
我想，這或許就是我與老車事務所的前輩李老師對話的過程中，可以學習到怎樣去面對、看待、欣賞老車的態度吧。
以上～
-------------------------------------------------------------------------
