最近看到很多HVDC的文章，我想說我來分享一下我的學習過程，僅供參考，有錯在跟我說

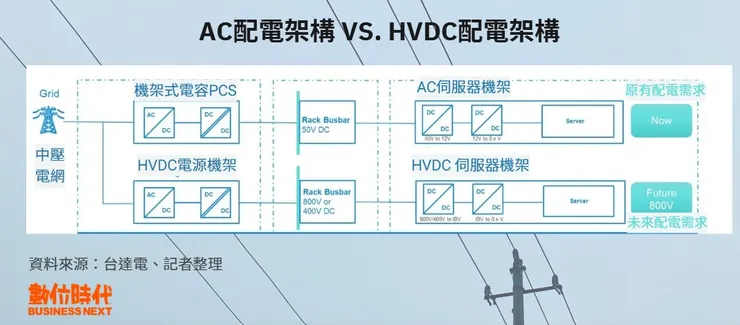

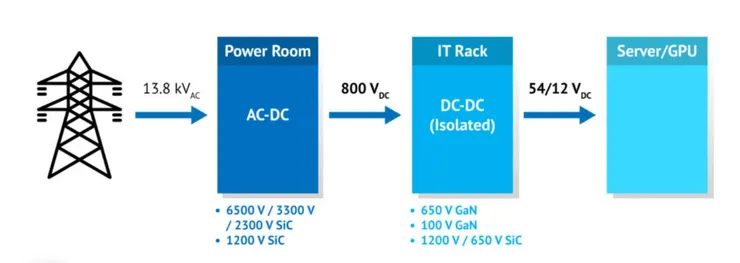

Why?可以參考下圖，目前的都是，將交流電轉換成直流電，交流電是市電，所以沒辦法改變，所以目前改變的是DC 端，從原本的54V 變成800V
那這樣的意義是甚麼，我們先來上課
輸出功率 = 效率 x 輸入功率 ( Po=eff(%) x Pin )
我們先假設效率100%，所以這兩個會相等，那功率在直流的情況下可以列為以下公式
功率 = 電壓 x 電流 ( P=V x I )
好了，所以我們就來算數學，假設輸出功率為4000W，把我們的電壓拉高，從50V變成800V，我們可以得出，電流會從80A 變成5A
那電流變小的好處有甚麼?
那又要算數學了，導通損失公式
損失 = 電流平方 x 電阻 ( Ploss = I^2 x R )
所以我們可以知道，假設我們的銅線粗度不變，我們的電流從80A 降低到5A，我們的損失就會是原本的 1/256 大大的減少了損失
反過來說，假設我們控制的是損失，那就可以將銅線的粗度變細
將電壓拉高，可以見少銅線的粗度或是可以降低導通損失
現在來說會遇到甚麼問題
最大的問題應該就是成本上升
原本為50V的情況下，我所選用的的MOSFET，只需要抓大概100V 左右的電壓應力 (根據架構會不太一樣)，但如果我們將輸出拉高到800V，我們所選用的MOSFET 電壓應力可能就要拉到1000~1200V，那這個輸出電壓下，我們大多會選用SiC MOSFET 這就是為甚麼SiC 對於HVDC 會重要的原因，但SiC 有一個極大的缺點，他的價格是比Si 高出許多，雖然我們可以更改架構，分攤電壓應力，但這樣就又要考慮成本
簡單來說就是原本的架構需要請一個大學生，現在的架構可能要請一個博士生，或是兩個碩士生
所以更改架構後，需要考量的就是銅線的成本以及MOSFET的成本，怎麼去抓平衡，這就是工程師要煩惱的
但我覺得，會將電壓升上去的原因，主要是效率以及熱，效率差，理論上熱量就高，所以我的想法是，最大的問題是在解熱，因為解熱有上限，成本沒有
