各位好，我是台灣黑手，黑手的黑，黑手的手，從外觀來看，這是一台中興通訊推出的 7吋平板，但卻找不到相關型號的資料，所以不確訂到底是否為仿冒品
平板的現象是無法開機，完全沒有電流反應
電池是可拆的，保貼的部份沒有被移除，估計沒有人修過，就是少了顆電池

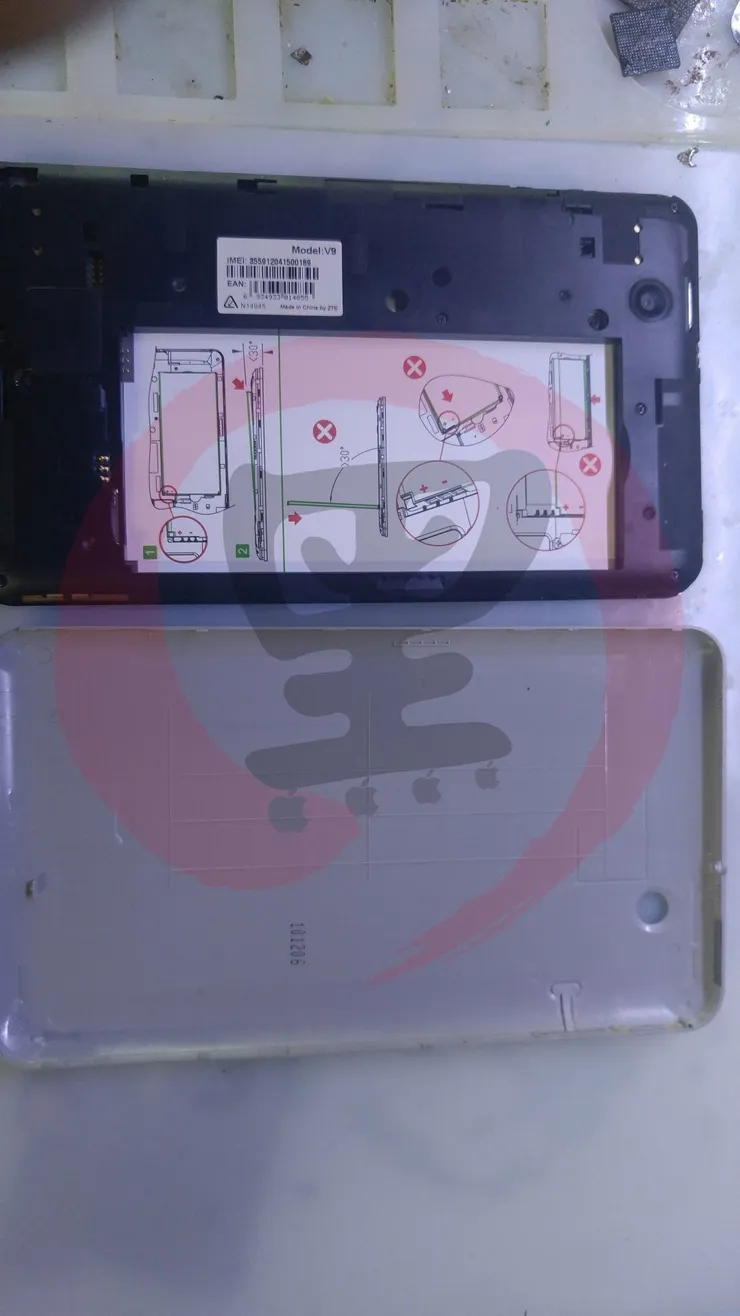

中框是用卡榫式設計

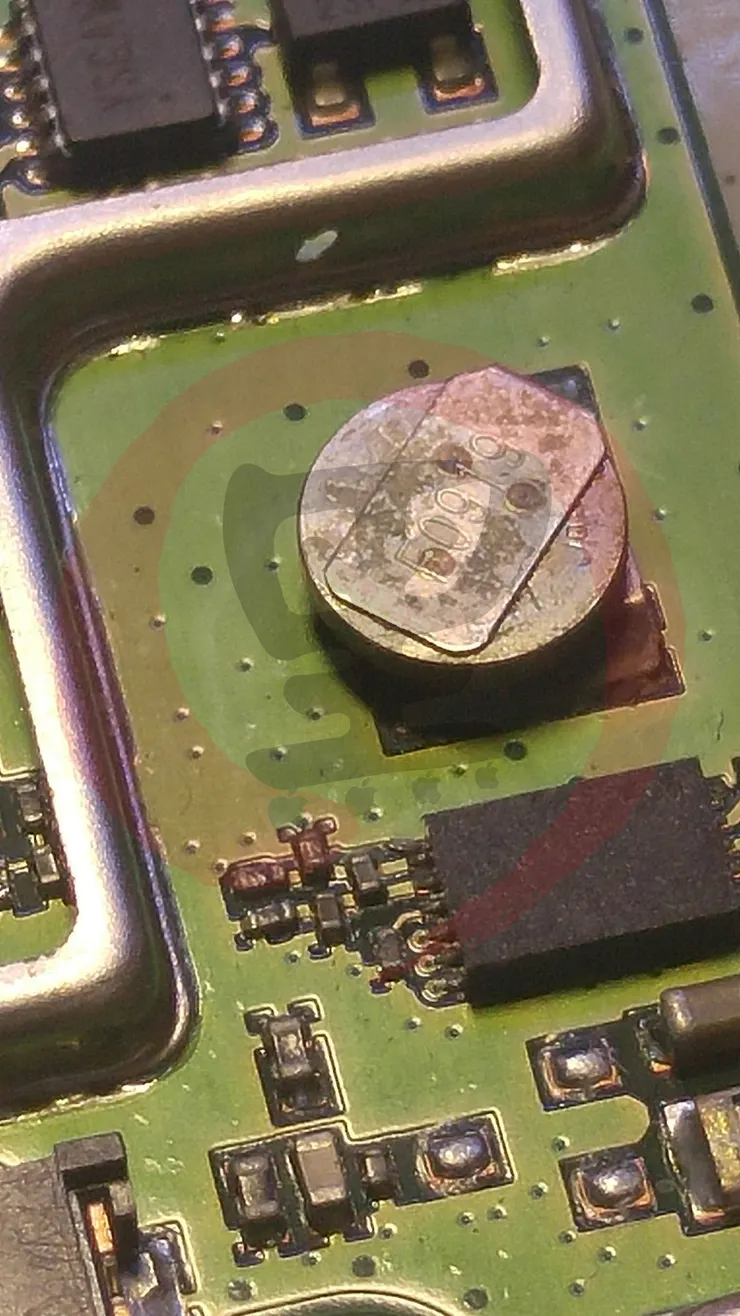

打開後可以見到記憶電池

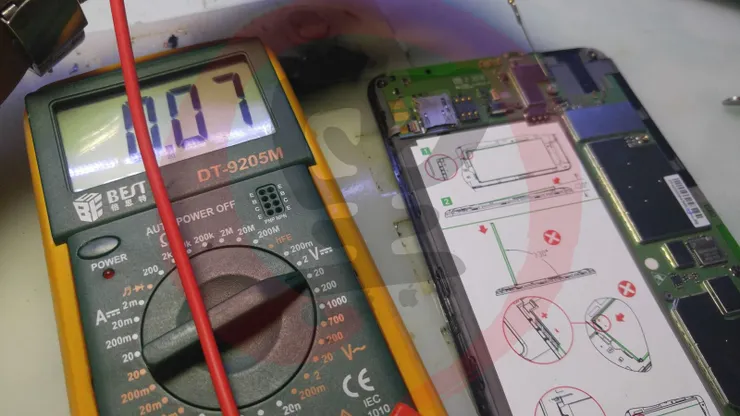

測量記憶電池，還沒有達到過放，應該是沒有問題

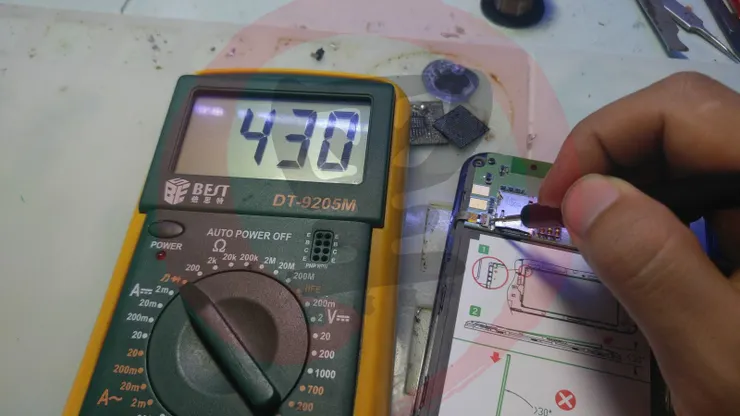

測量觸控的二極體值，約 430 左右，還算正常

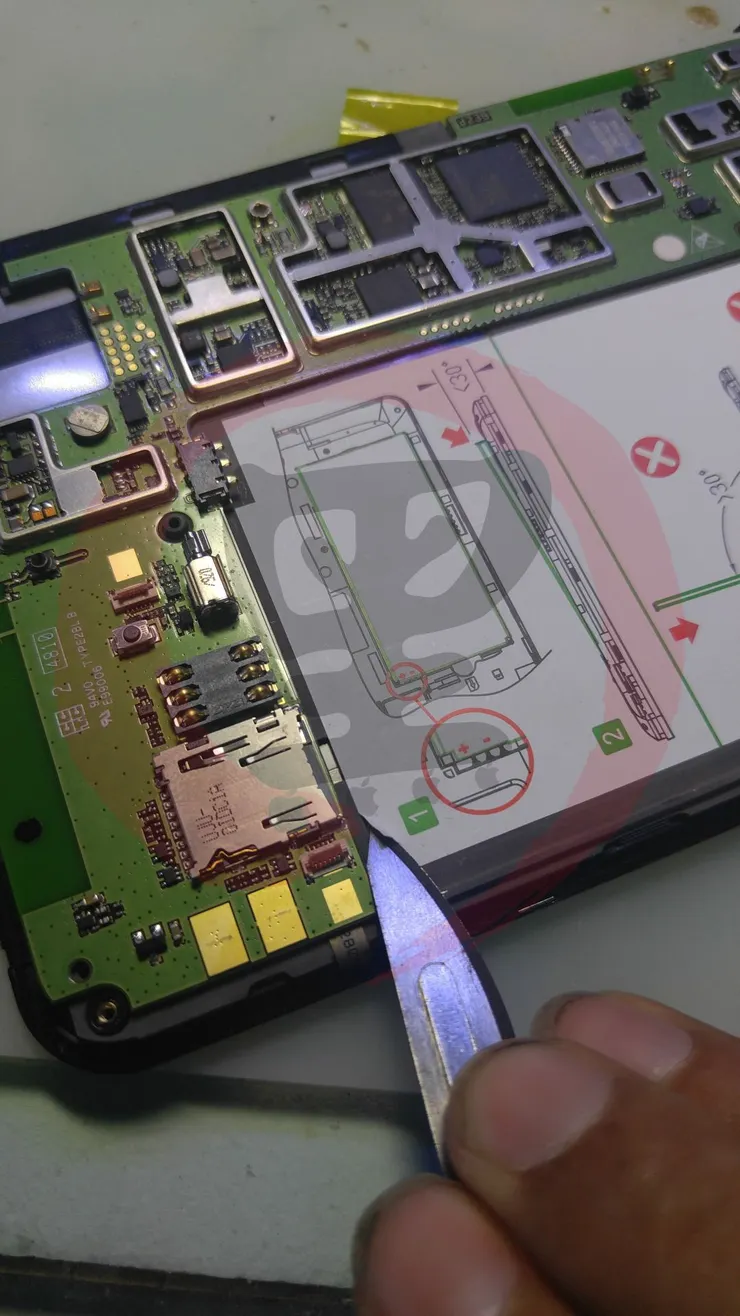

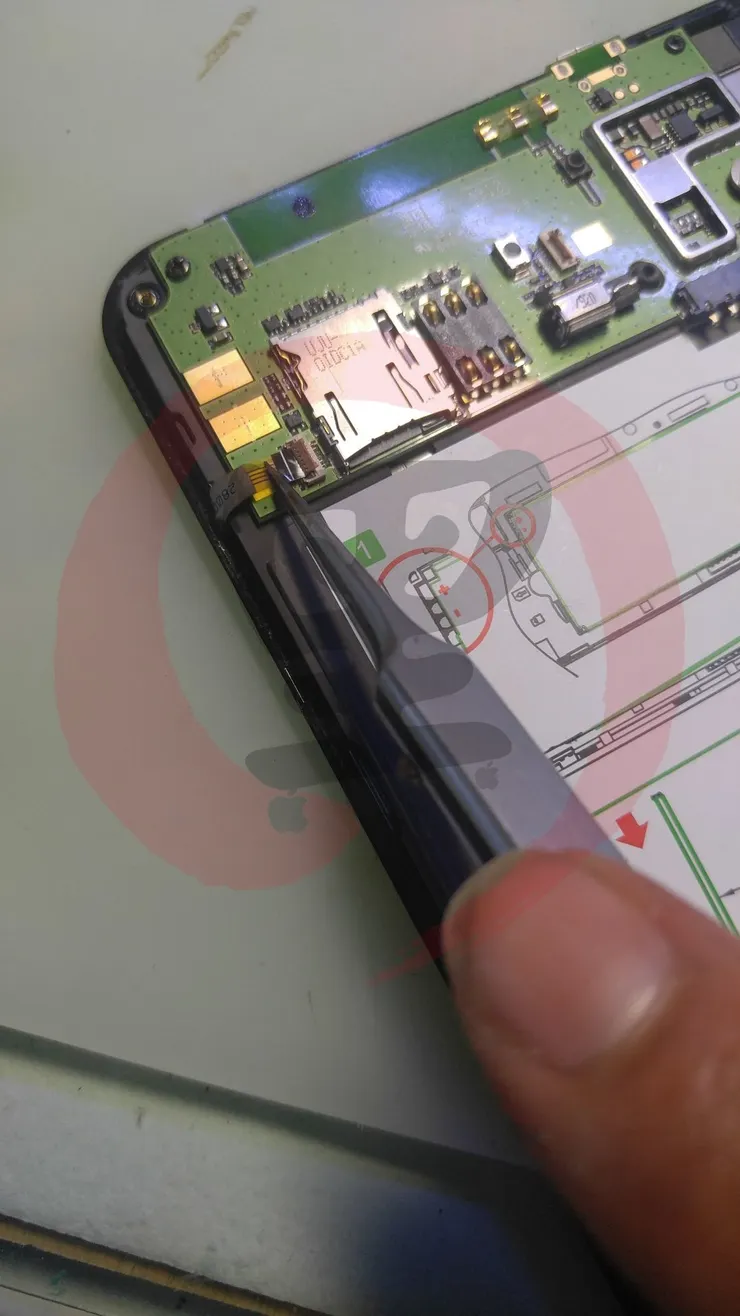

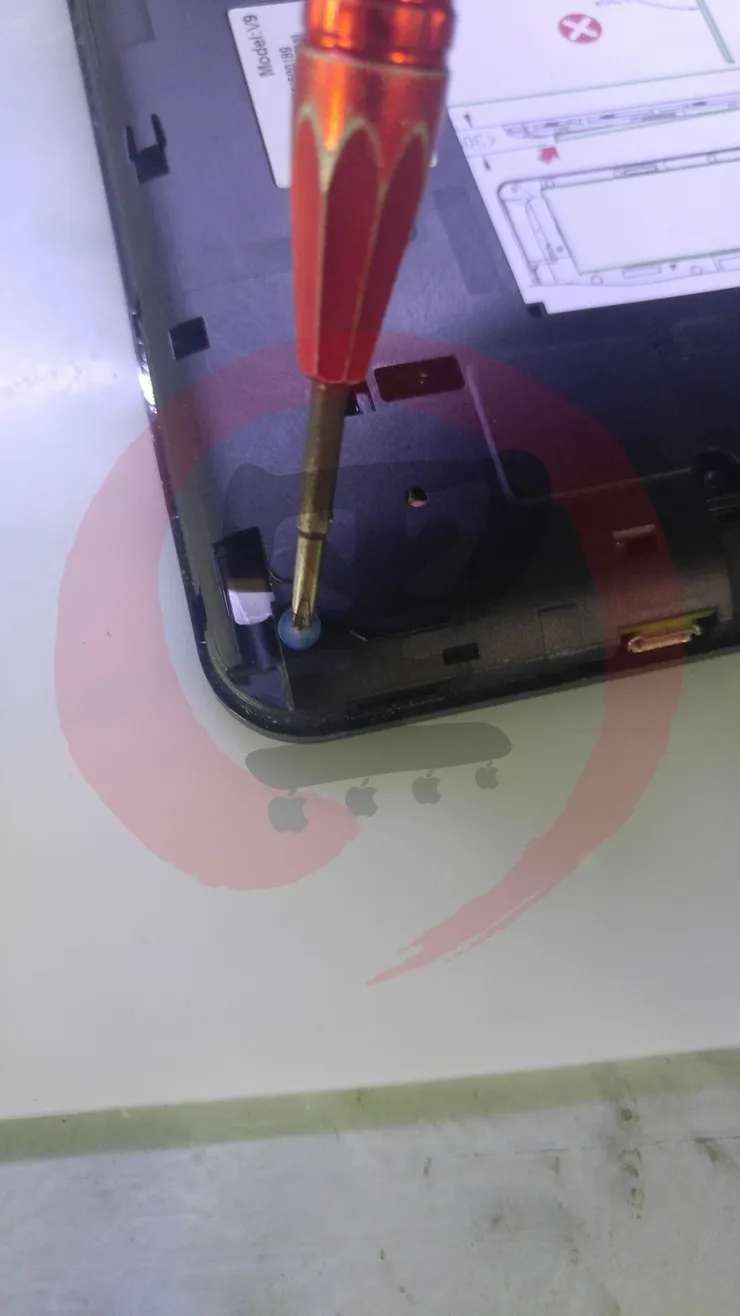

開始將主板卸除

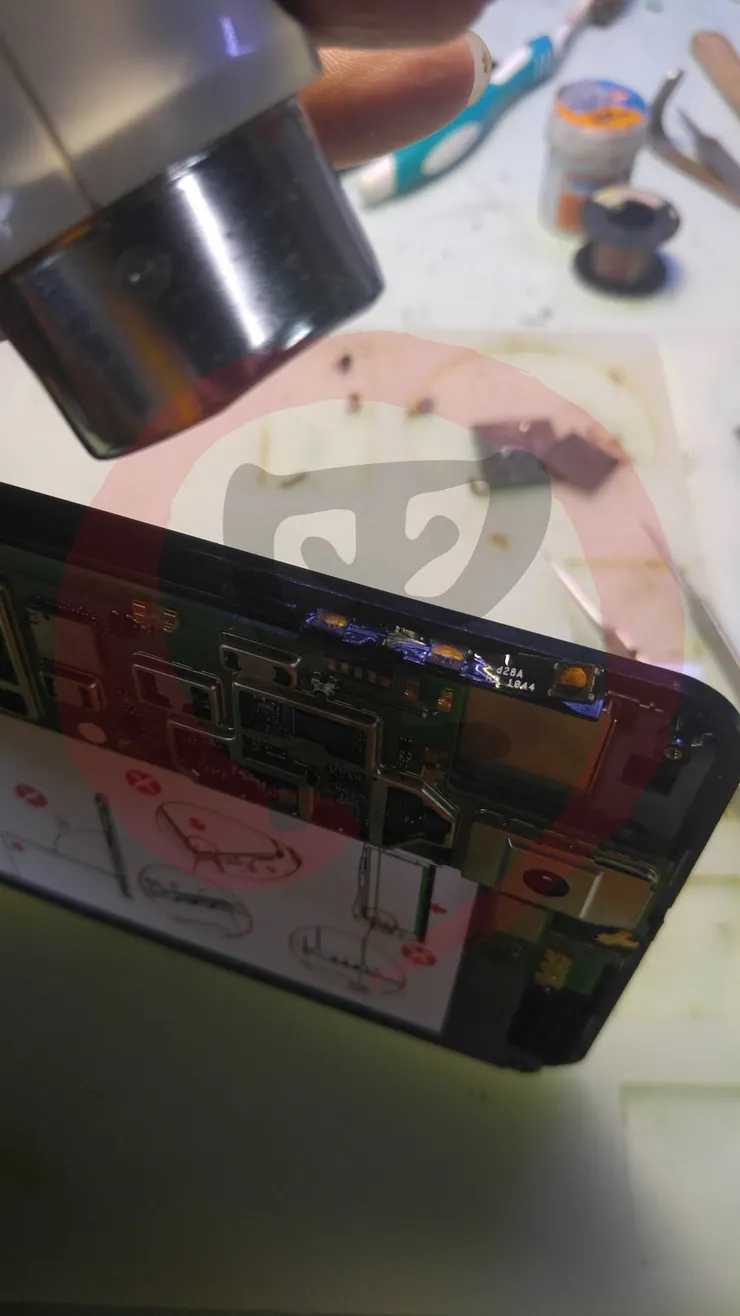

開關鍵的部份有上粘，所以使用熱風機稍稍加熱

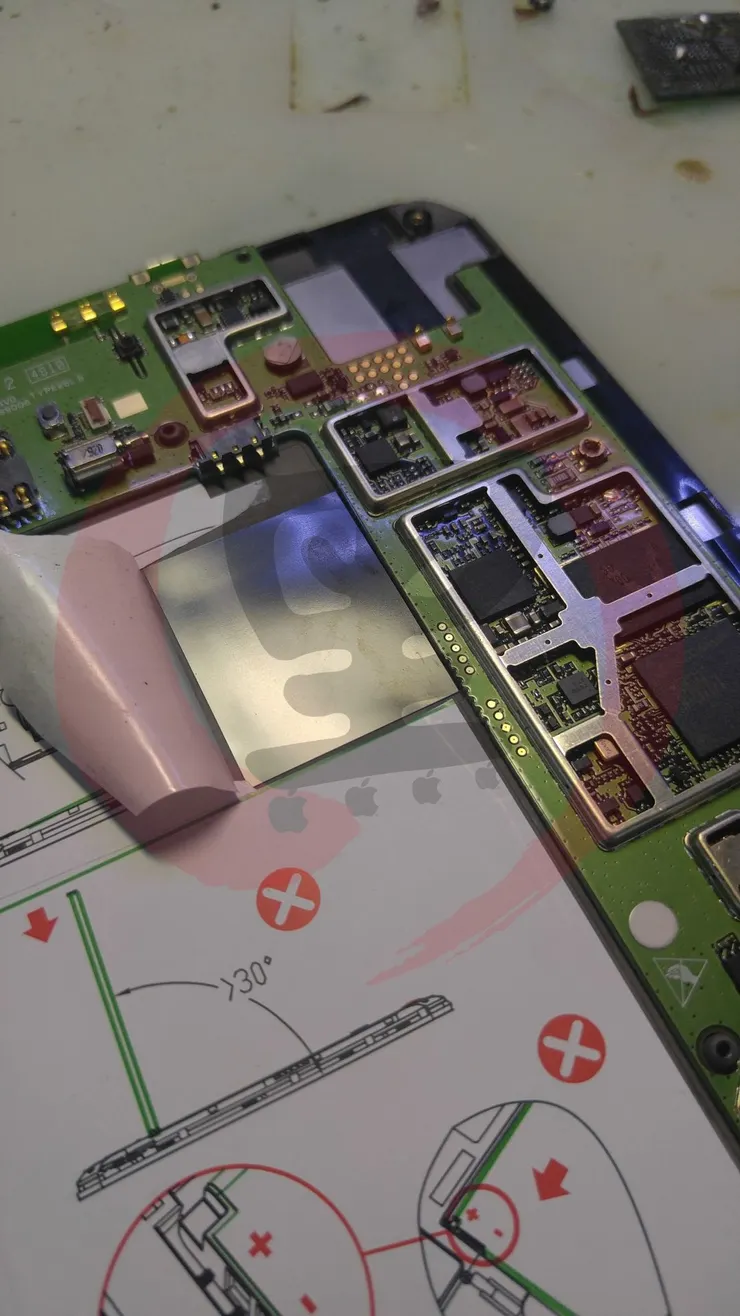

這裡有隱藏排線，要先將貼紙撕起來
接者就可以看到了

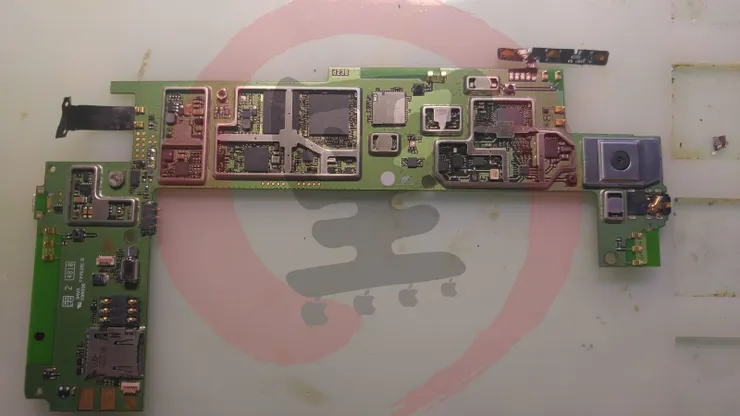

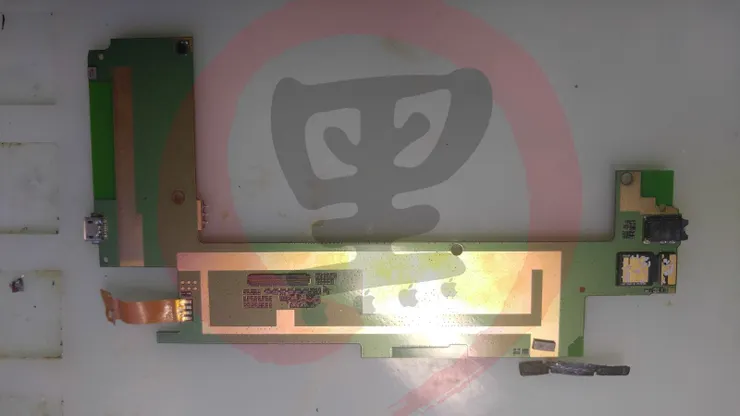

將主板卸下後，拍個特寫
有沒有覺得主板很眼熟，確實很眼熟，因為他與南韓的「sk networks black o」是同一個公板

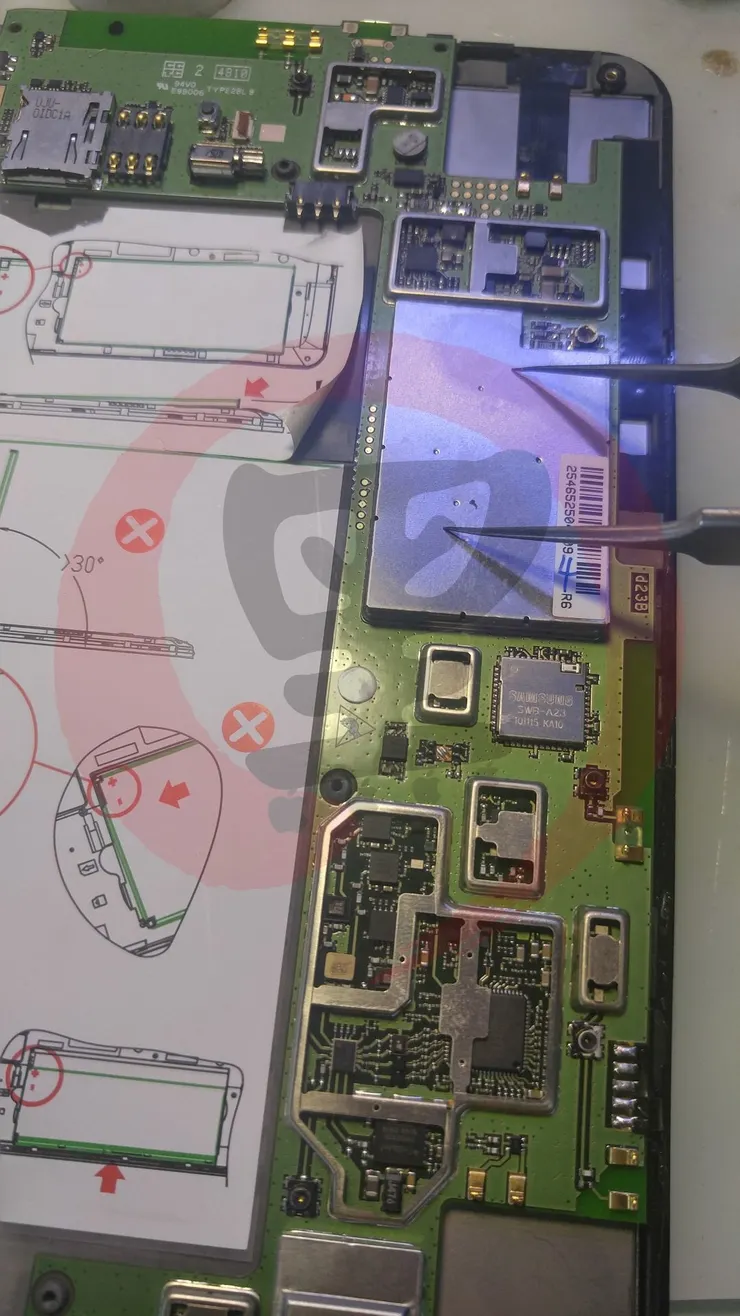

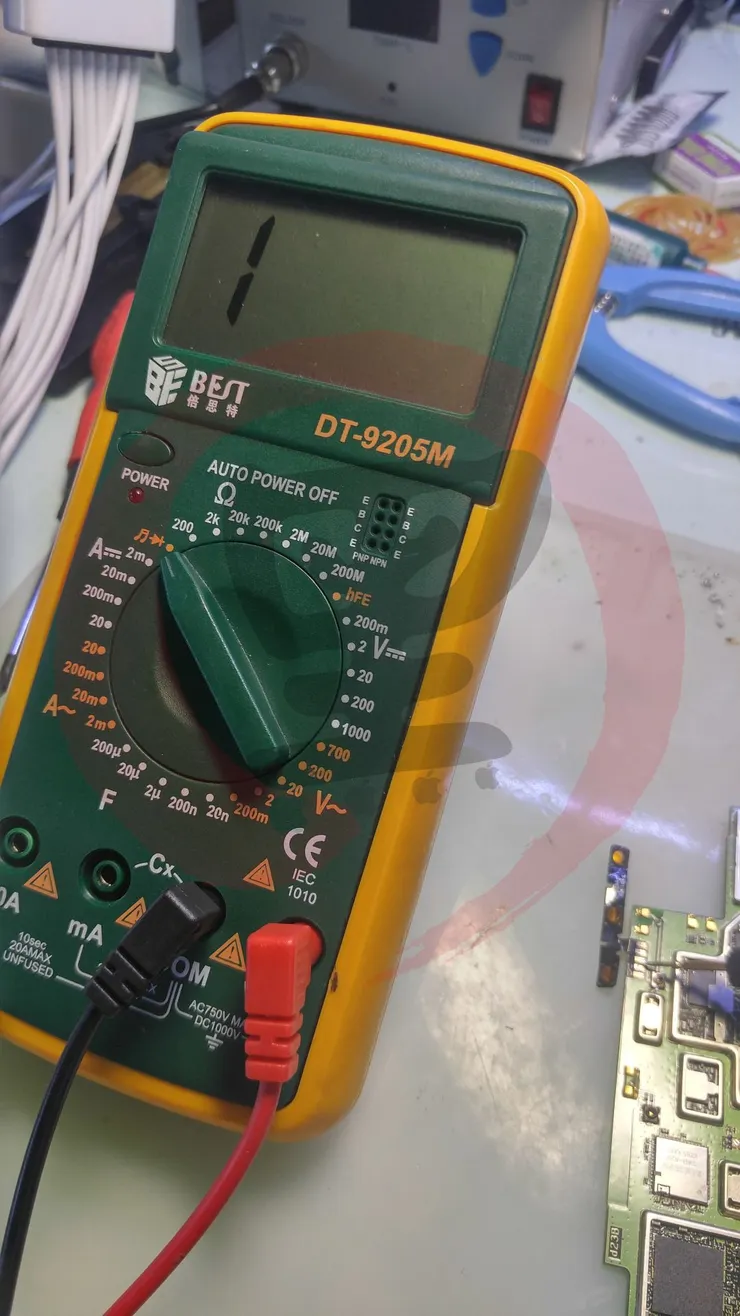

測量觸發通道，二極體值為無限大

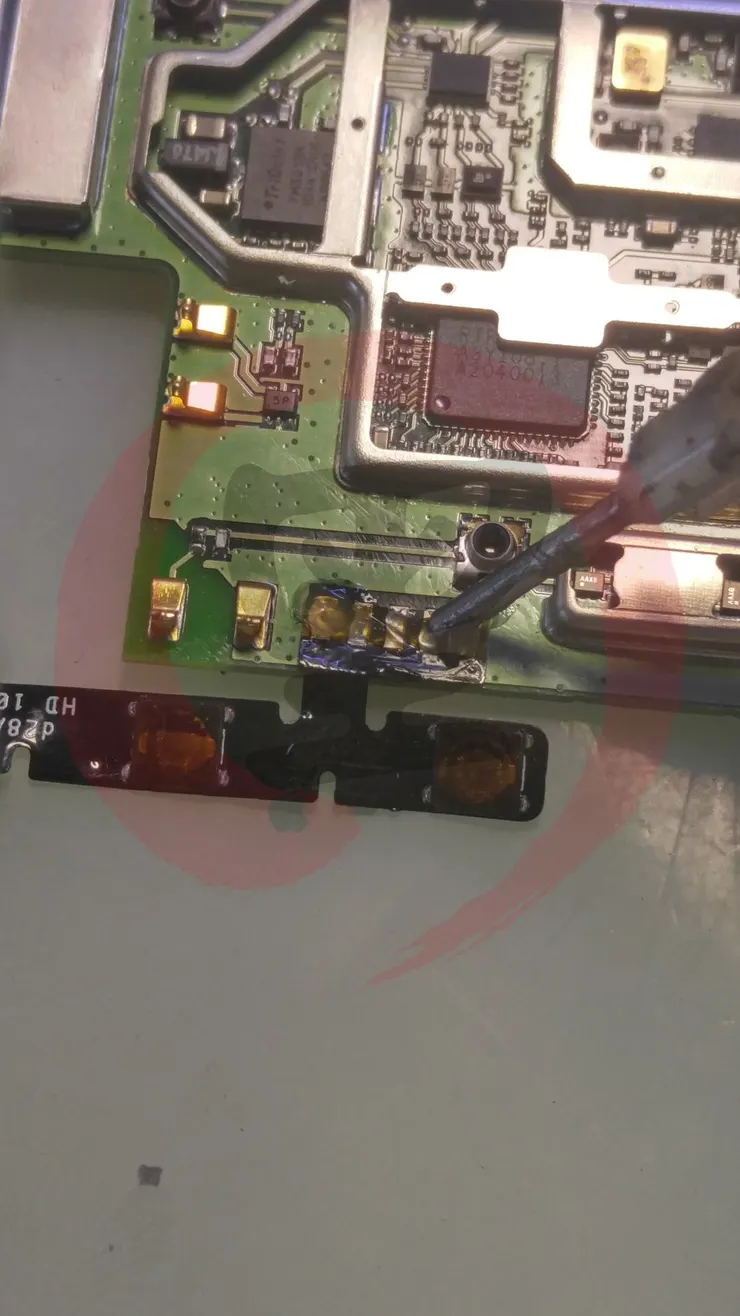

懷疑觸發點虛焊，先加點焊油

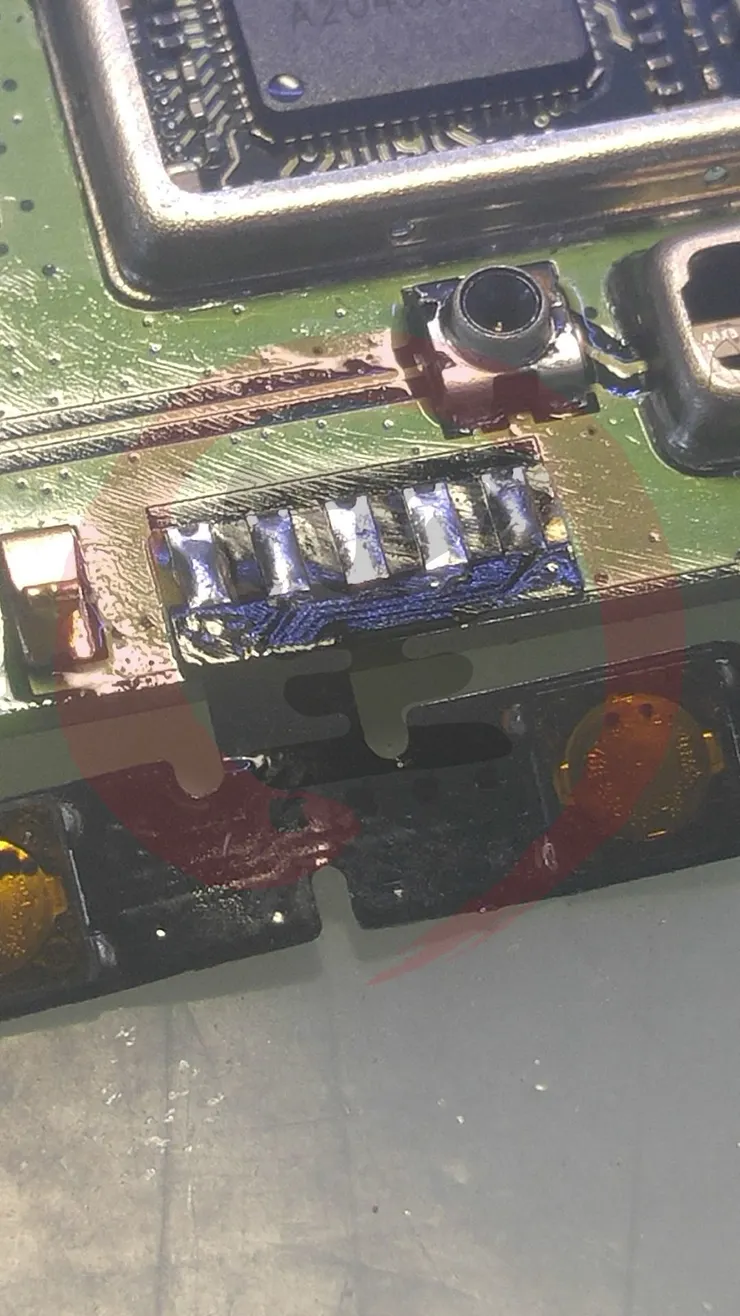

使用烙鐵整理過焊點，全部重新上錫
重新裝機

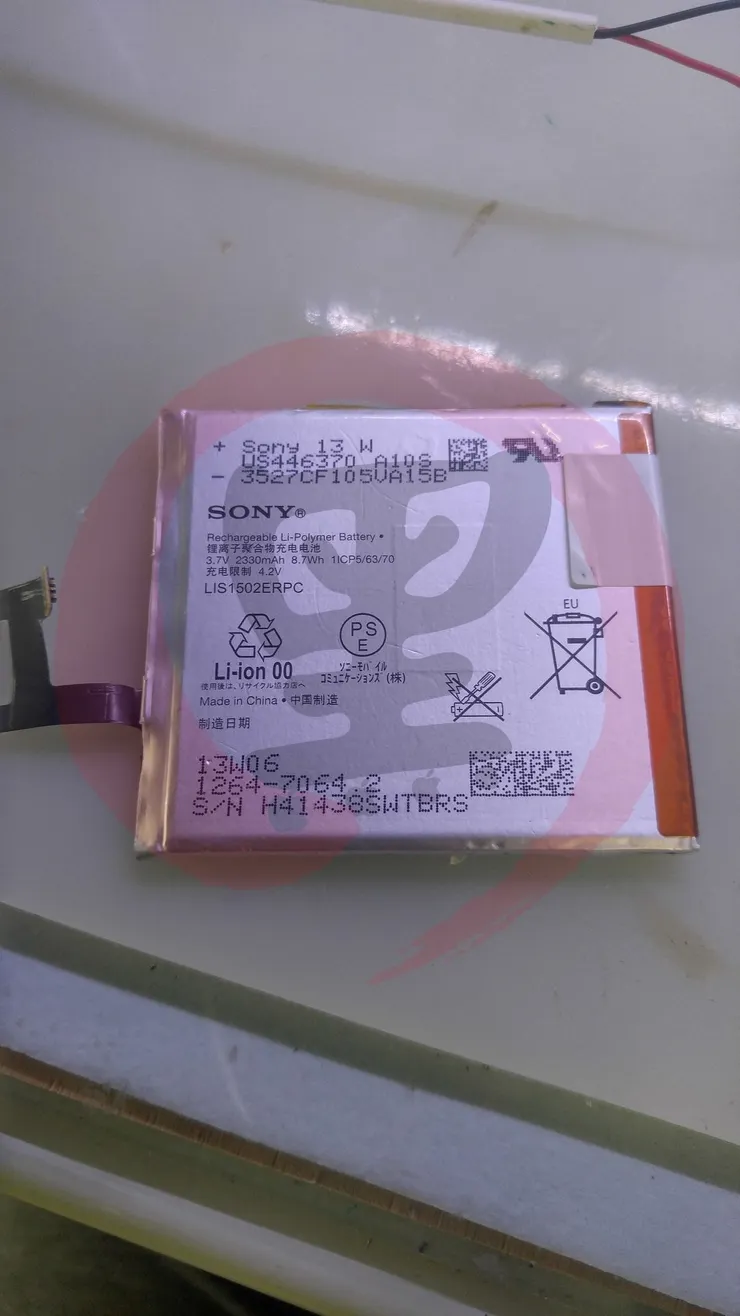

接者要解決電池的問題，找了一顆 SONY 的電池

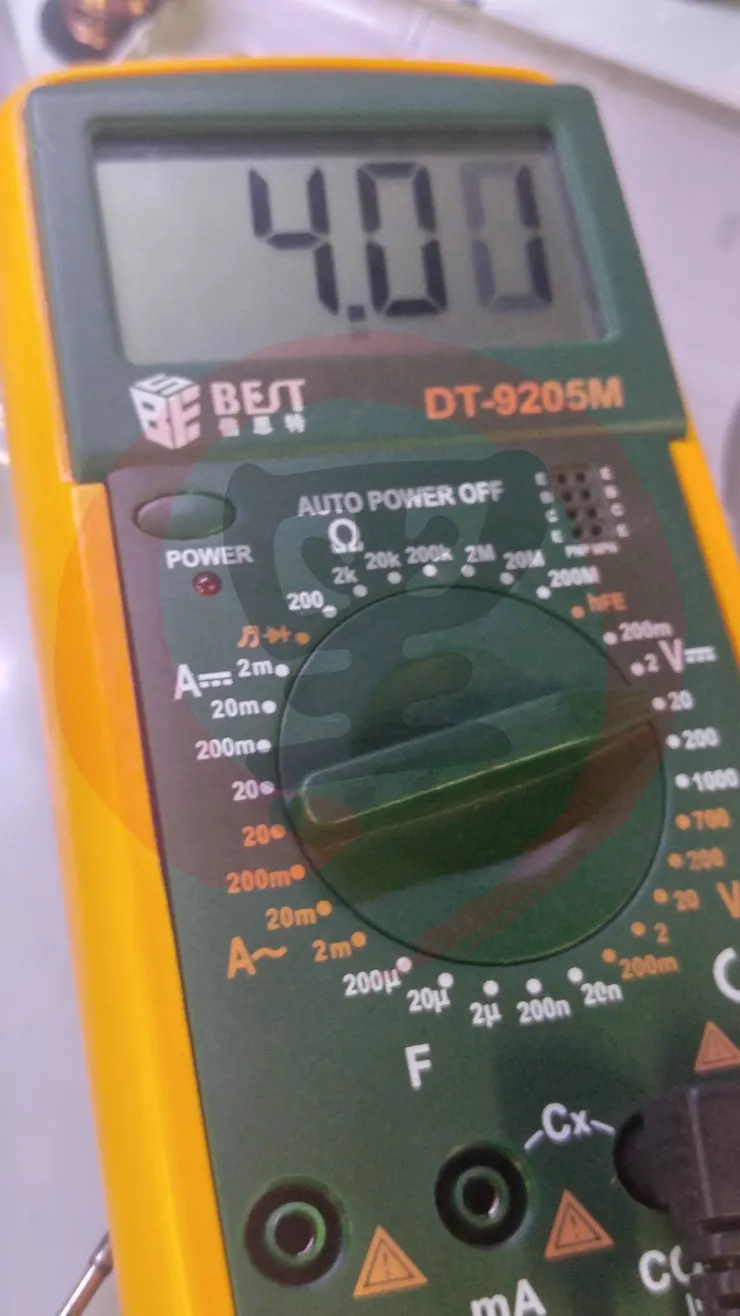

測量電壓為 4V

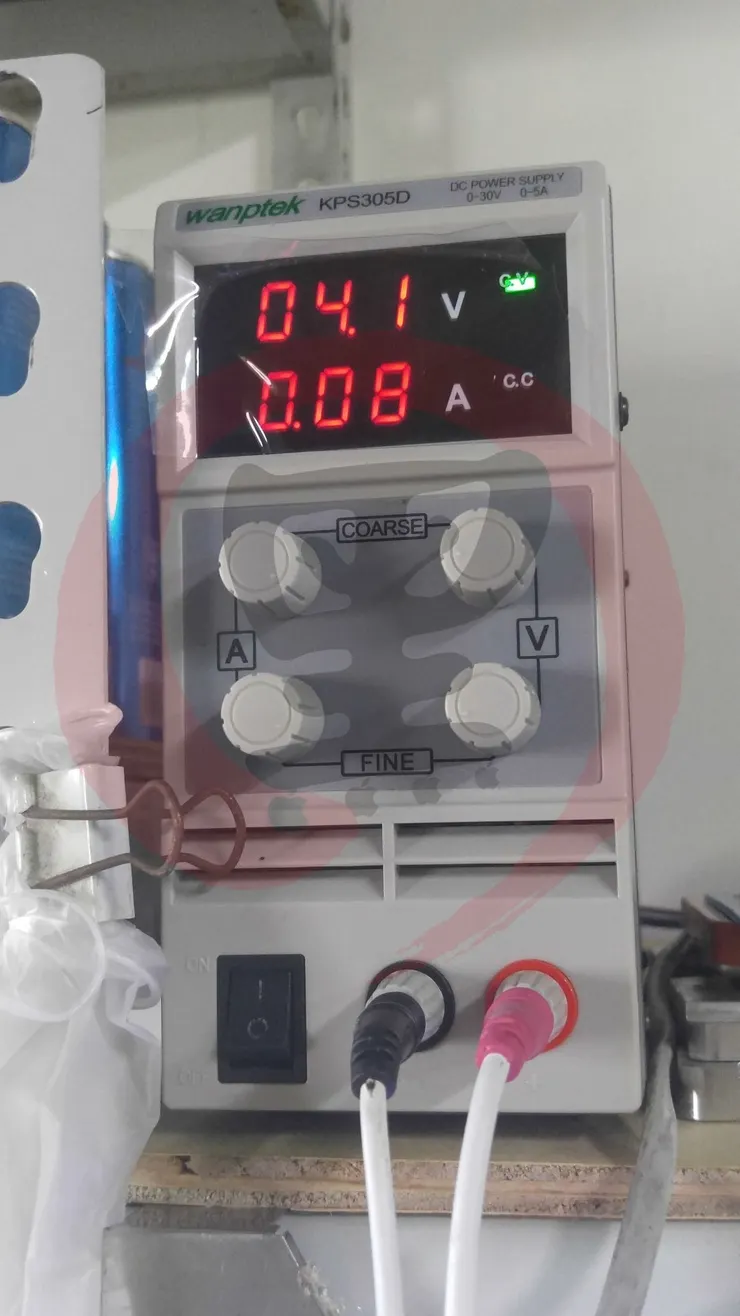

測試電池小板，以 4.1V 上電，電流 80ma ，可以看的出來保護板有發生功能

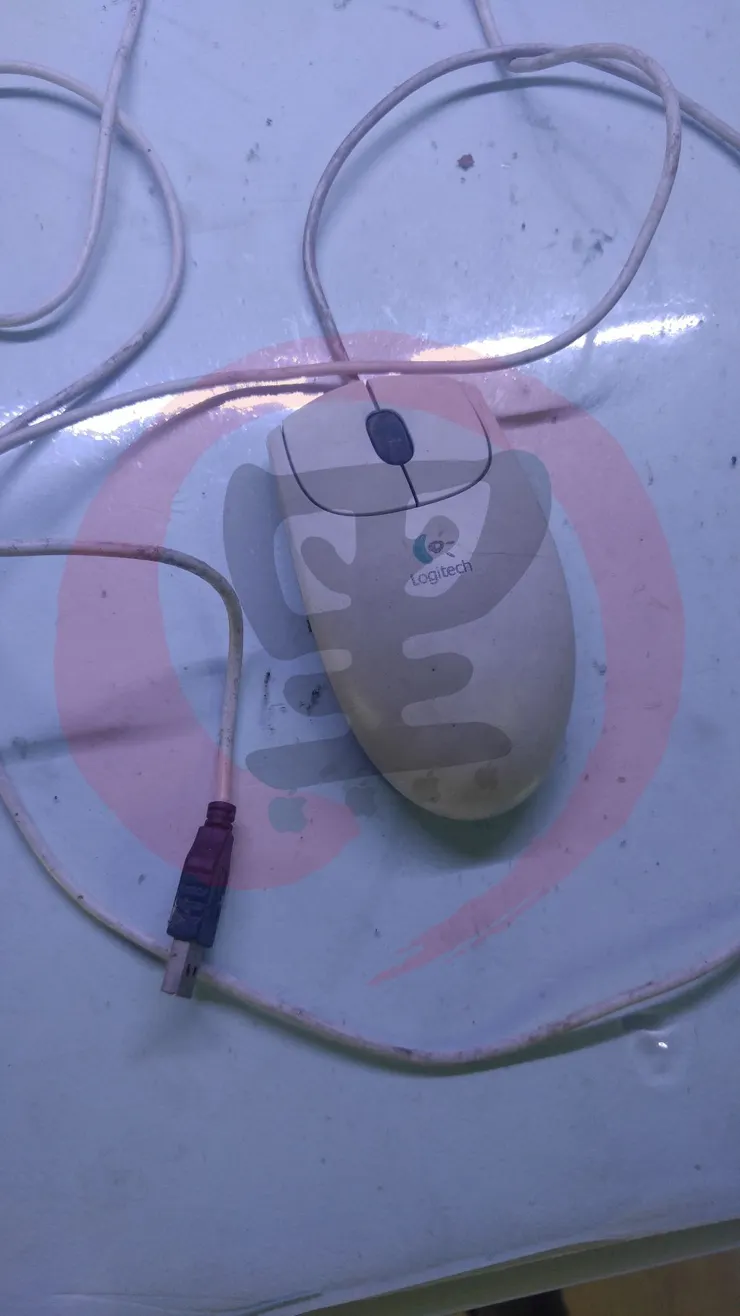

在找一個廢棄的滑鼠

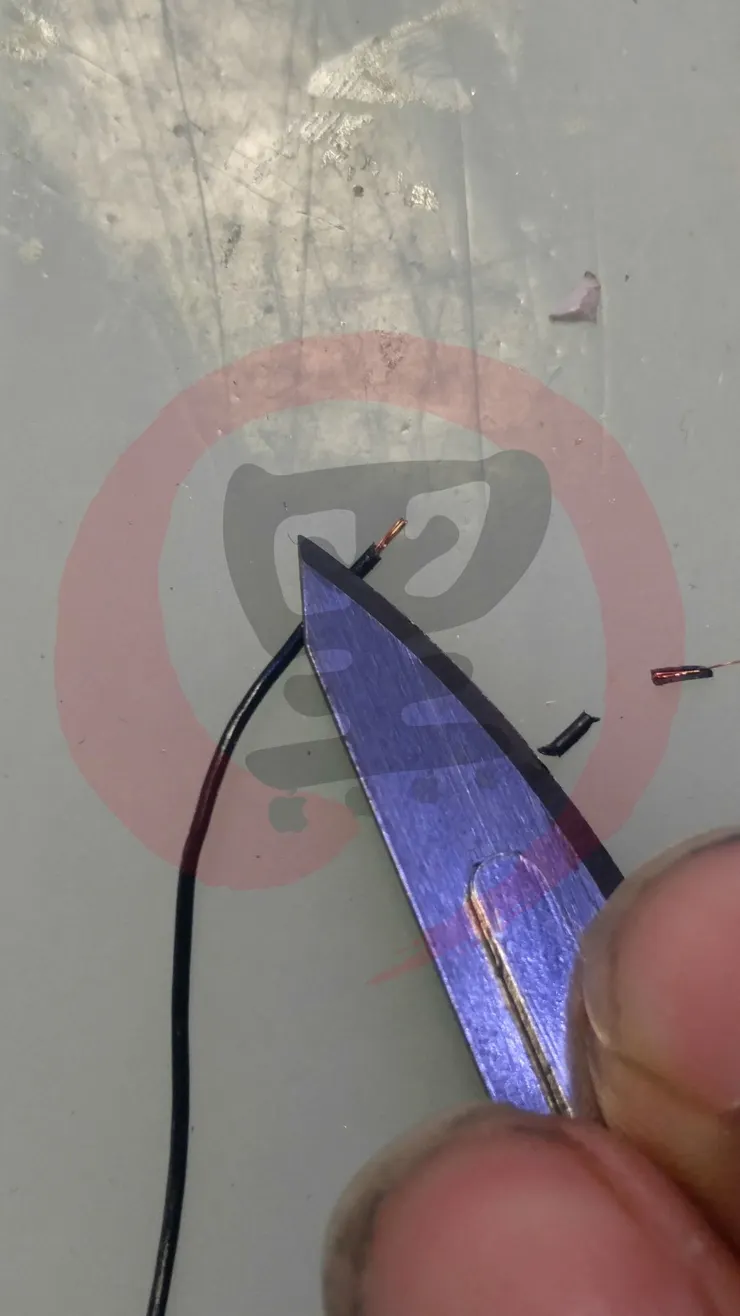

將滑鼠線的線絲抽出
挑出紅黑各線
最後還是決定將電池保護板拆下，這是為什麼呢！？我不會告訴你的，用三用電錶找出正負極，並將紅黑雙線接到電池連接座
另一端接上電池的正負極
測開機
測試完成，在開始佈線，並且電池安裝進機體
