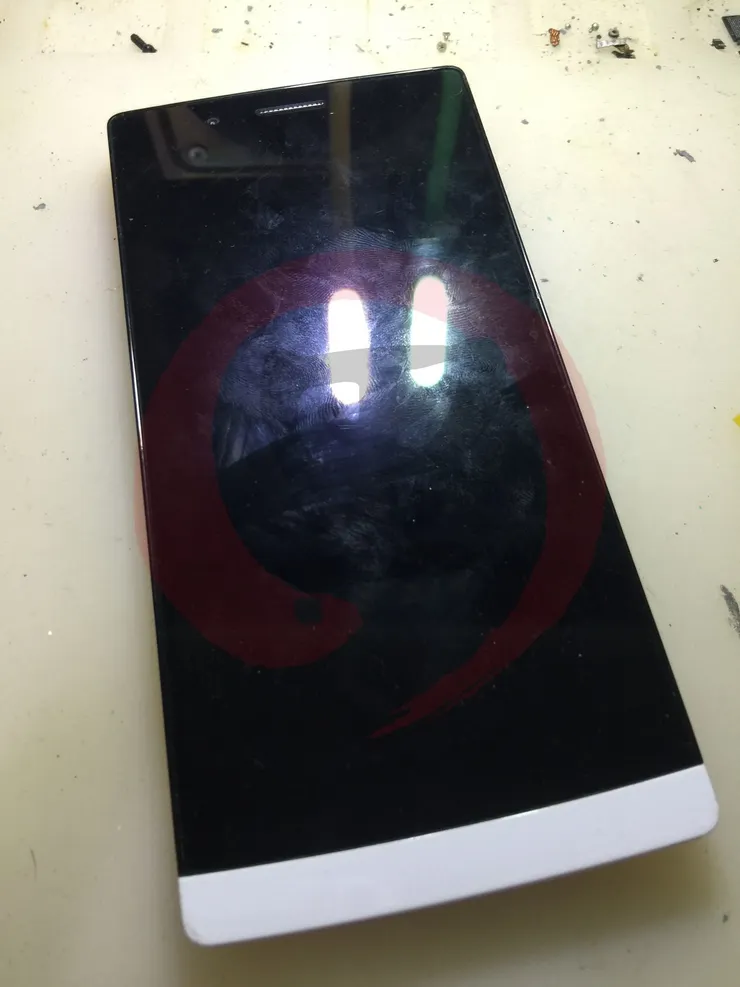

各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台遠傳電信推出的 Smart 505 目前已知現象有摔機，同時疑似受潮不開機

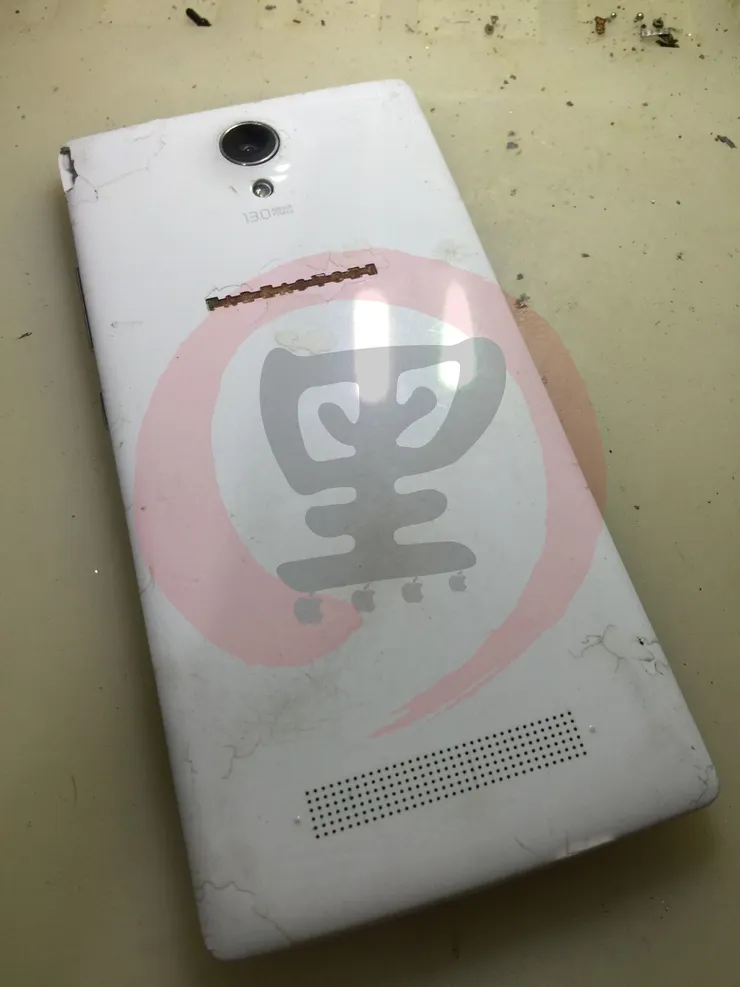

轉到背面可以看的到，殼的部份都有破損

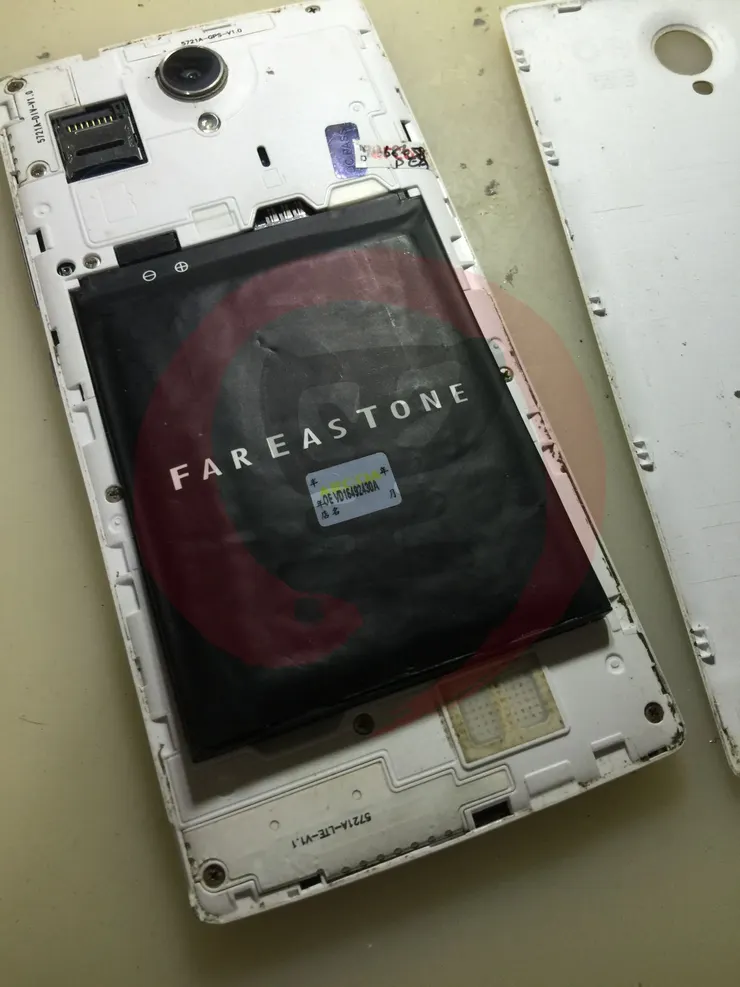

可以直接更換電池的手機，也可以看到電池像是被輾過，因為形狀不太規格，比較不像膨帳的電池

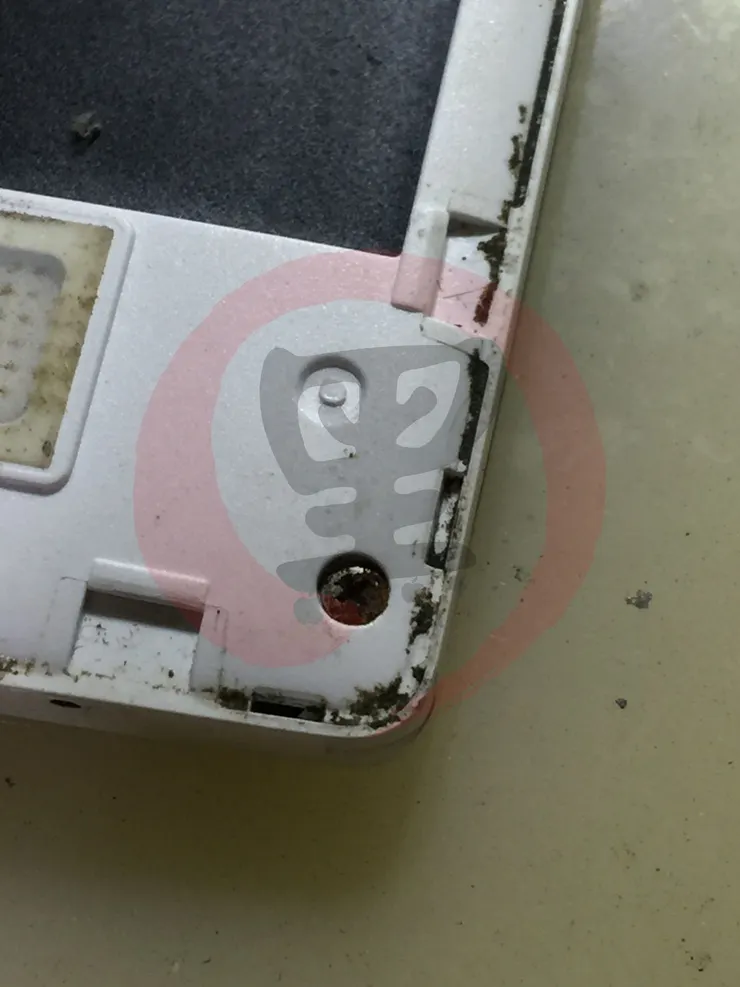

從螺絲的位置，也可以看出來，手機本身有受潮

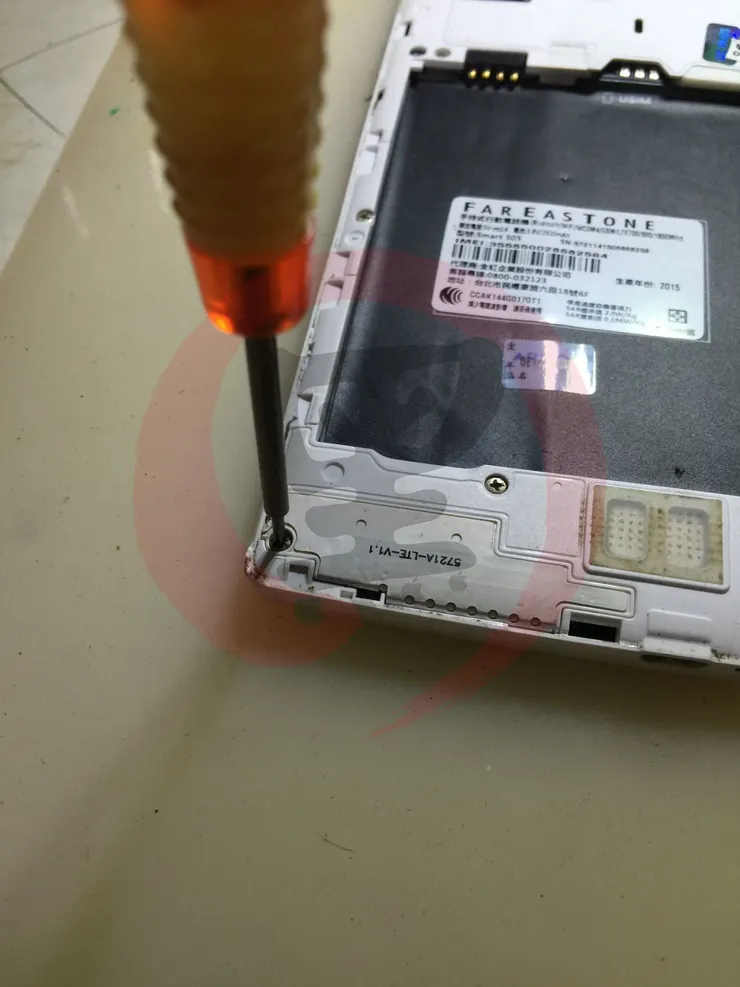

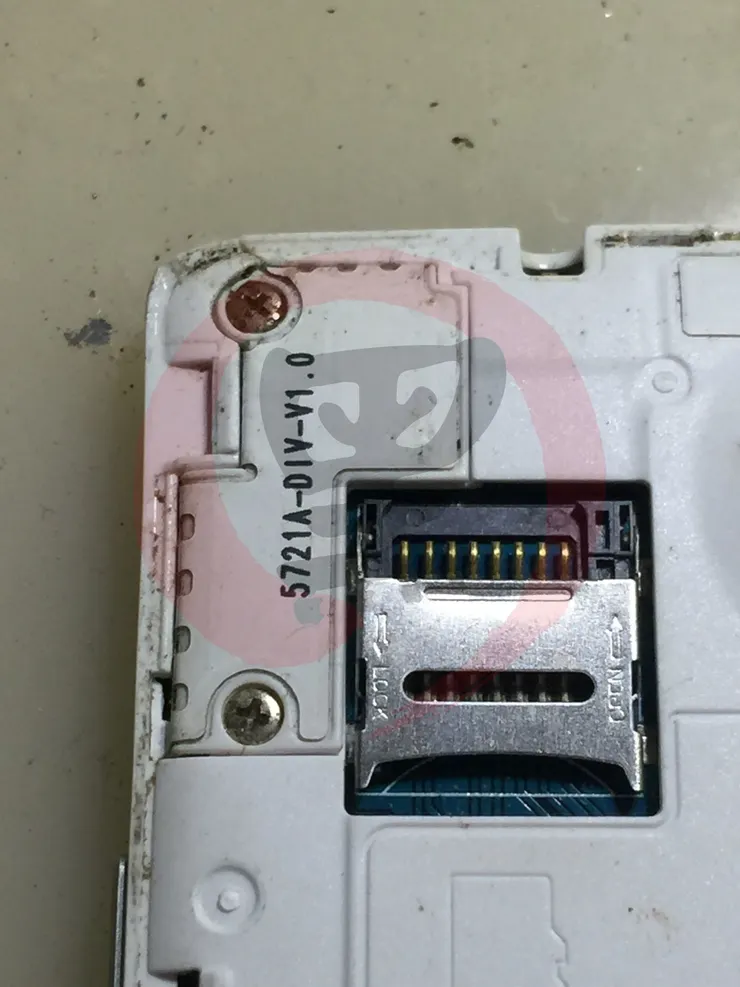

遠傳的設計，跟早期的 Samsung 比較接近，背面所有螺絲旋開

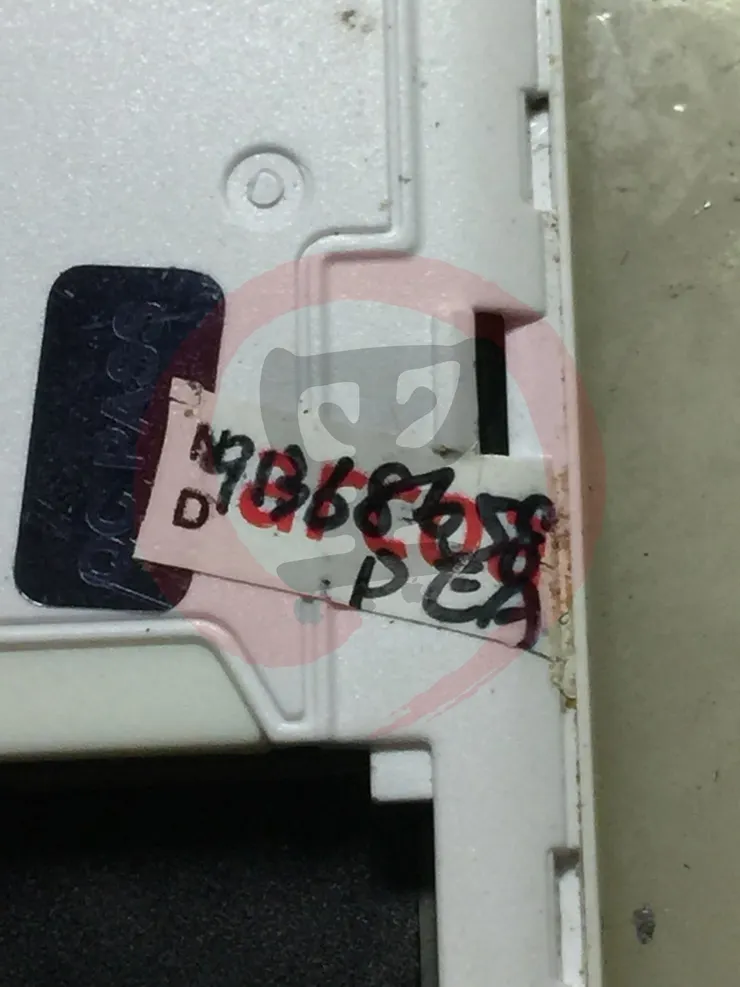

保固貼的位置，還沒有被撕掉，應該是沒有人修過

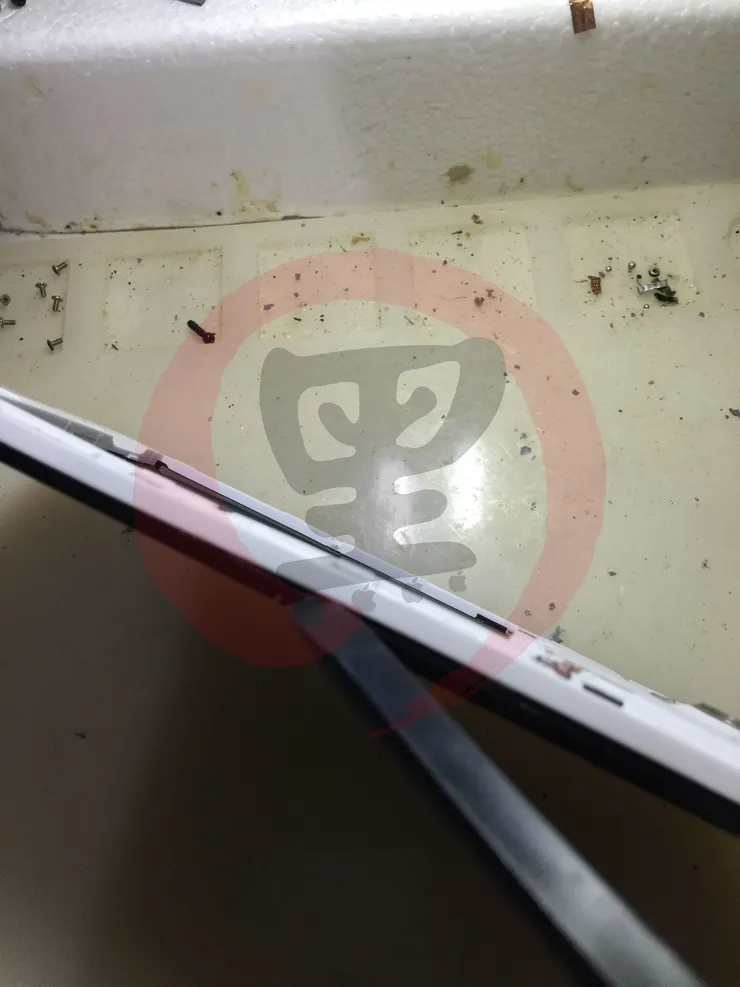

使用金屬撬棒將塑膠殼打開，因為有破裂，取下時必須小心注意到
而在內部有兩個卡榫，取下外殼前，務必將卡榫拉開

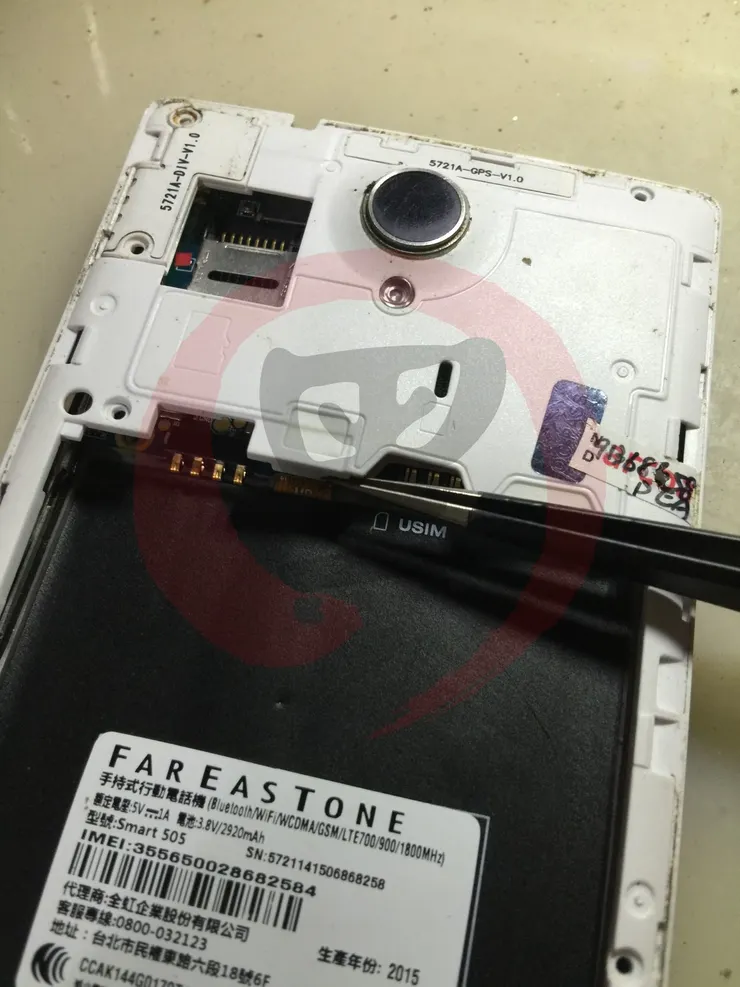

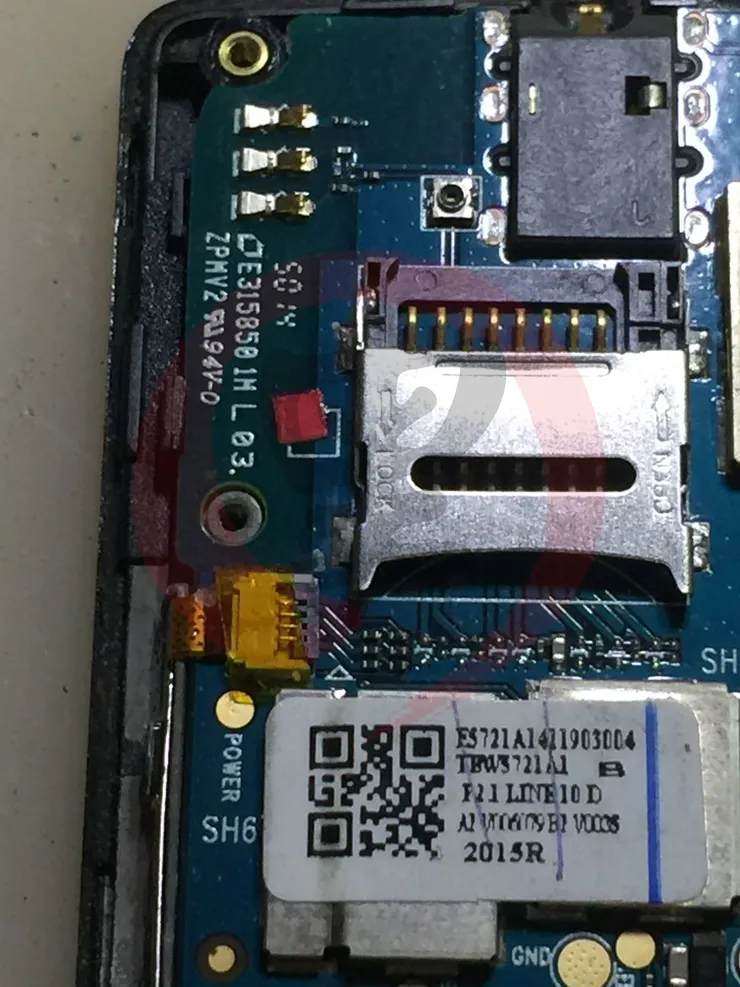

取下後，可以明顯見到防潮貼紙已變紅色

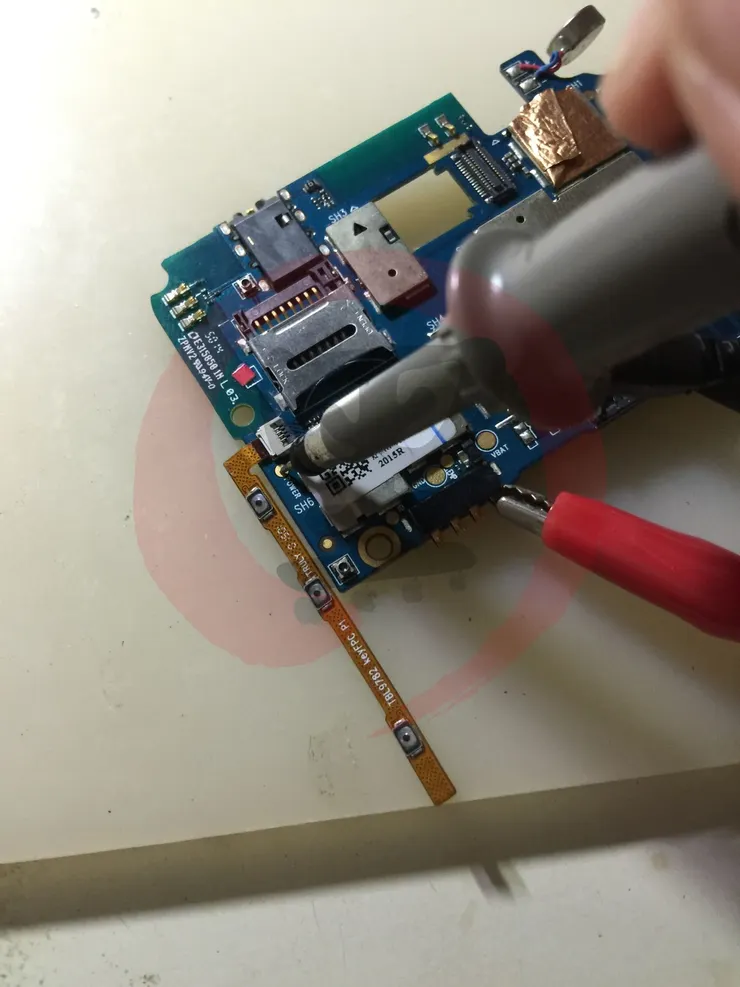

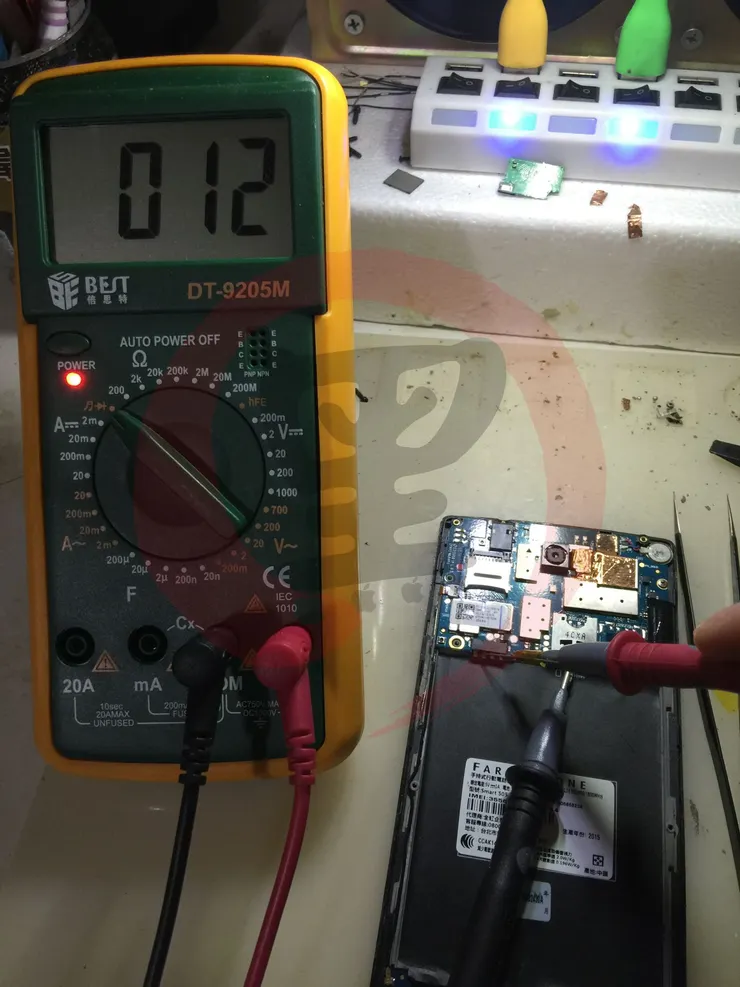

先測量 BAT+ - 的位置，確認主機無短路
接者夾電

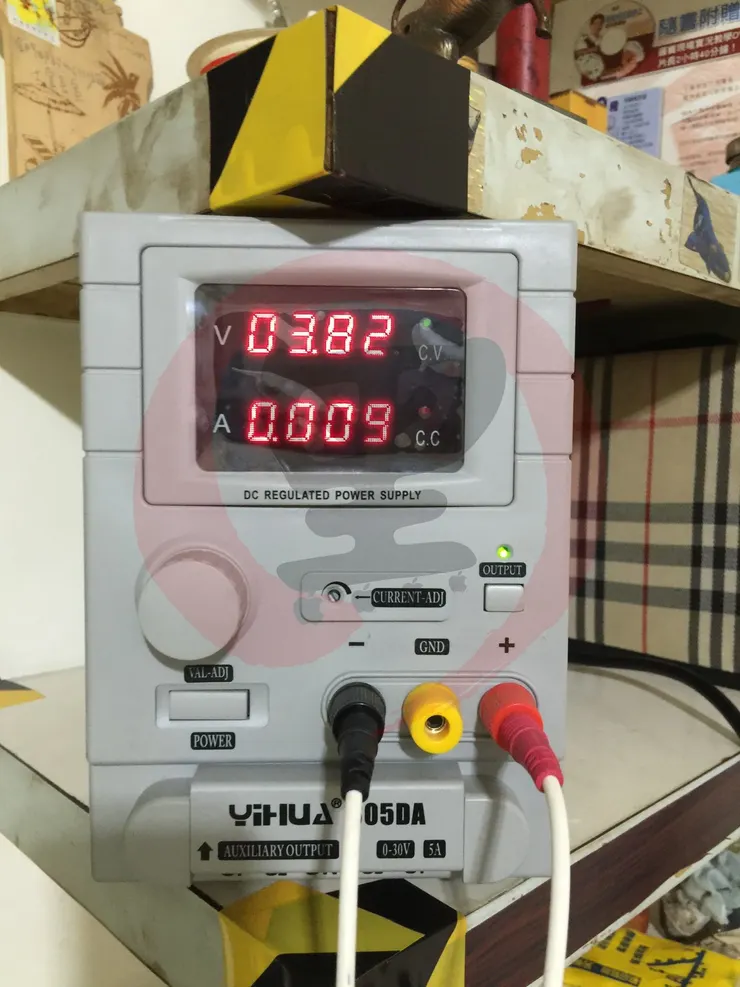

電壓 3.82V 電流正常

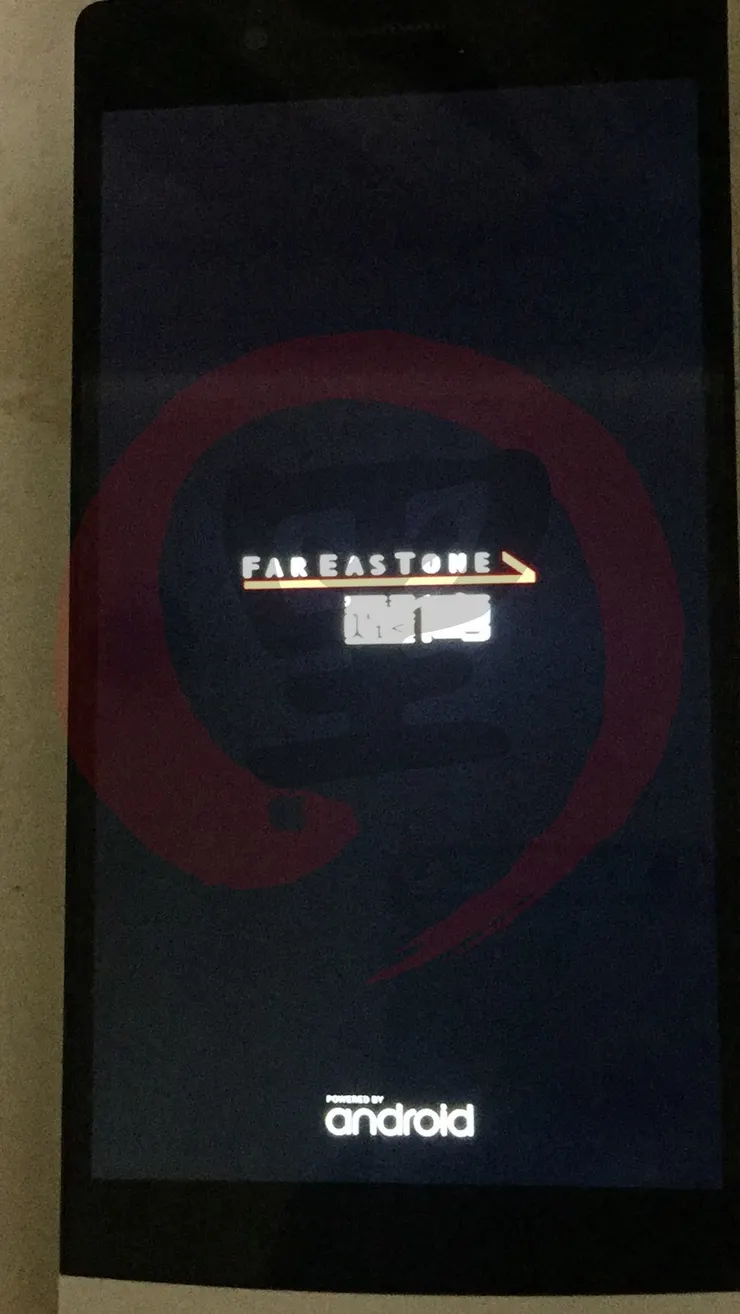

觸發開機有畫面，有出現遠傳的LOGO

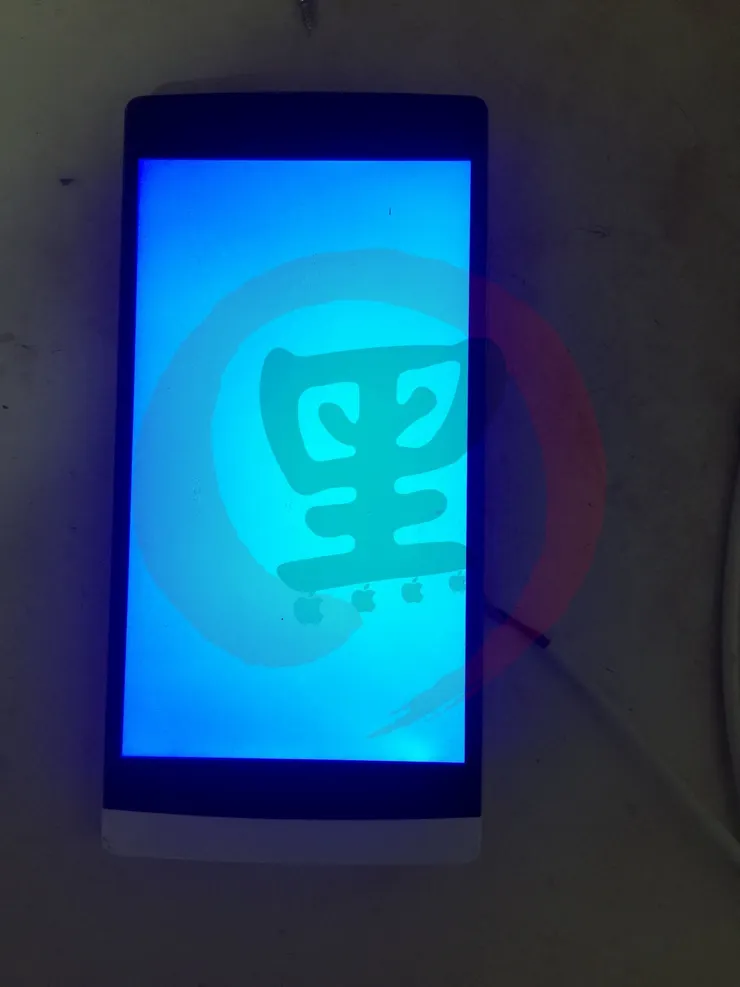

但接者馬上變成藍光（藍屏），接者又重啟，無法進入系統，感覺是不是很像 iPhone 5S........

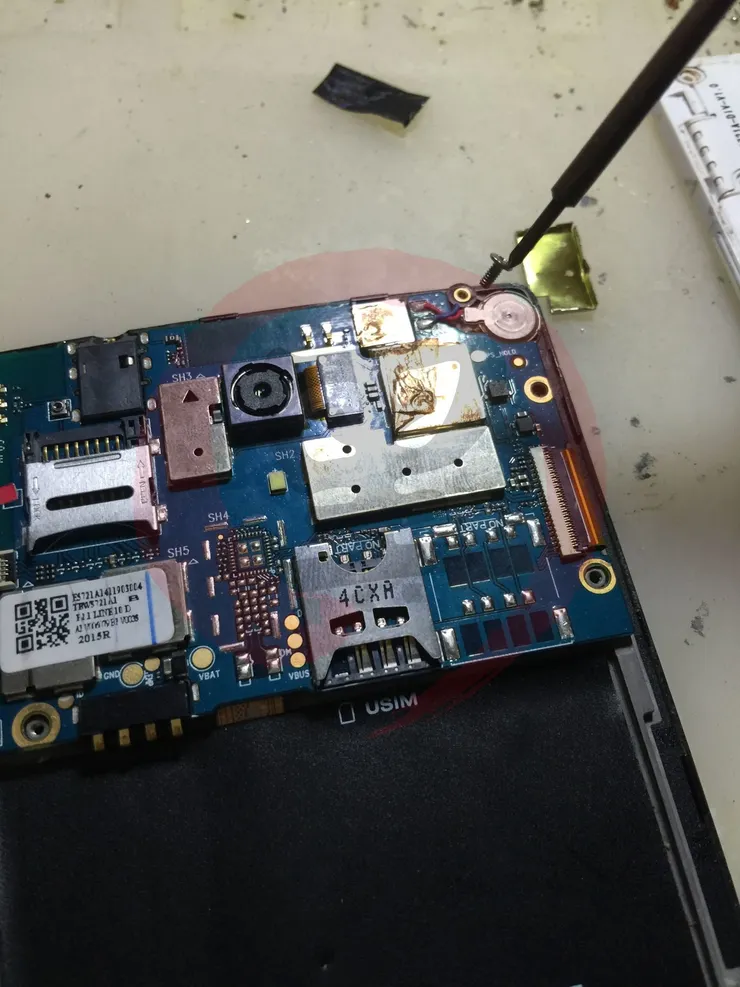

接者要將主機板卸下，開始除卸主板上的零組件，開機排線

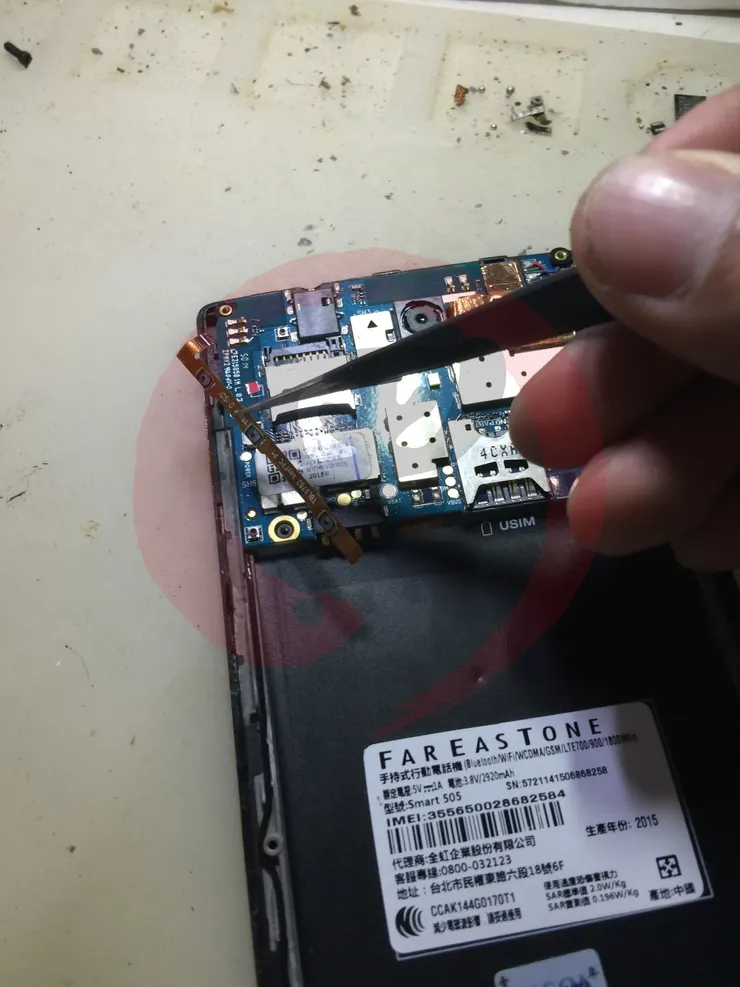

顯示與觸控軟排線

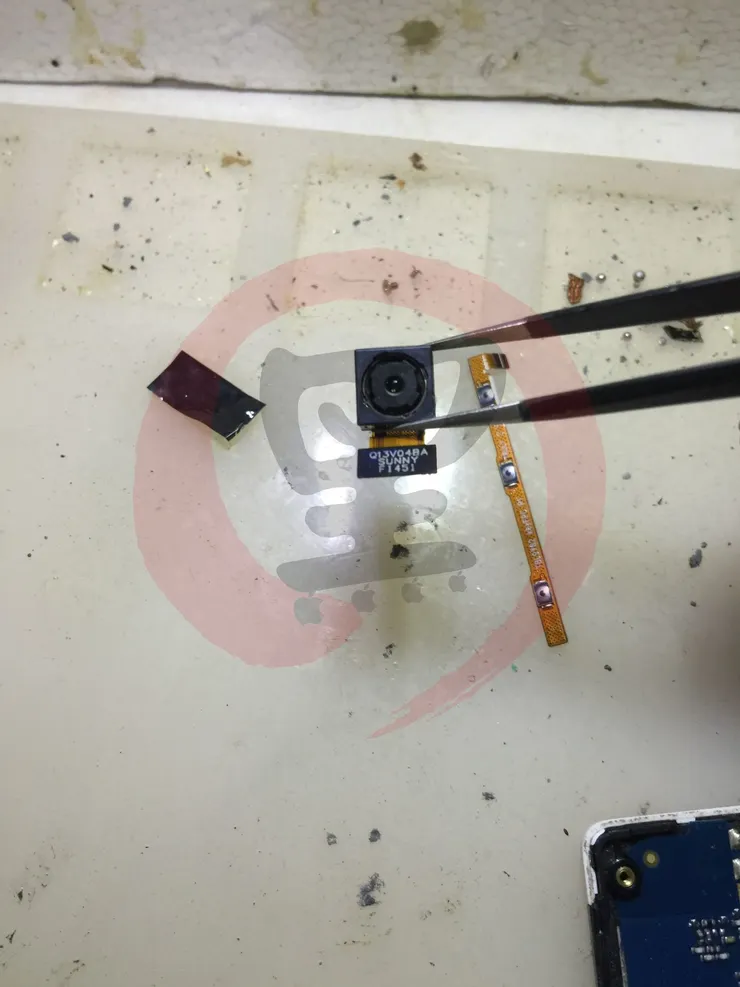

前後鏡頭

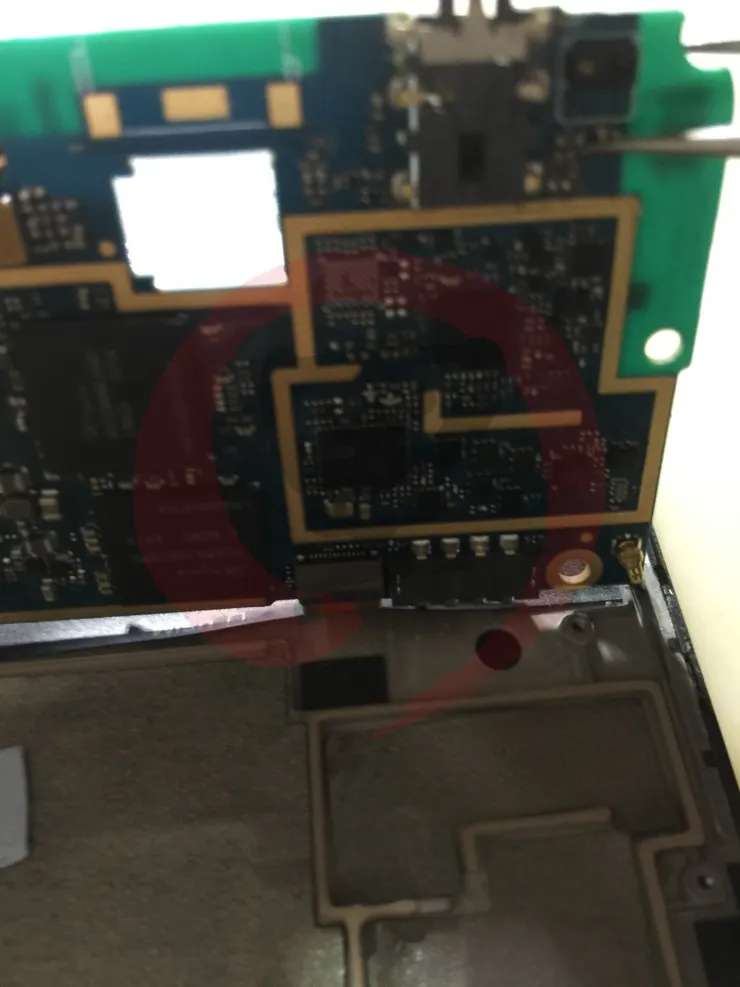

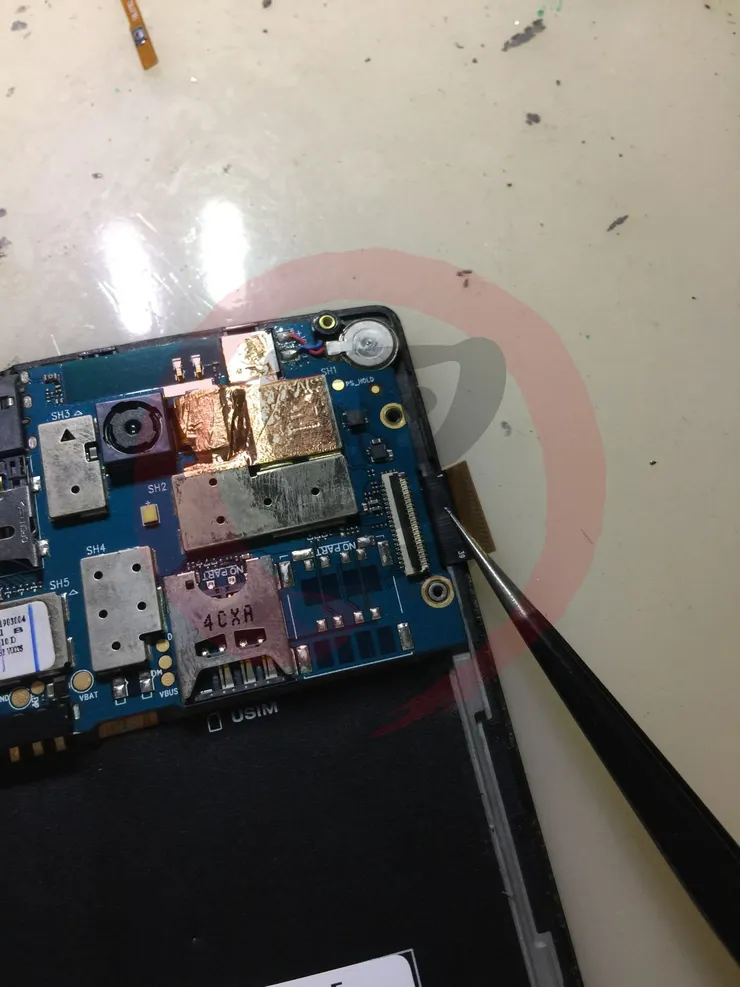

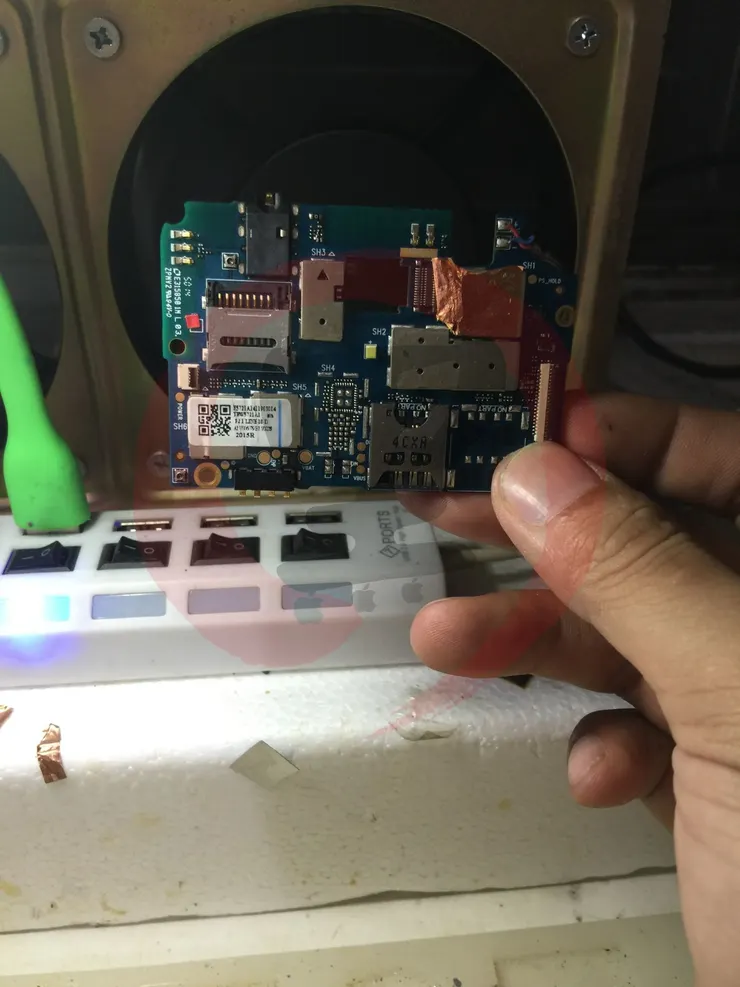

接者就可以將主板輕輕拉起，在內部還有一條連接尾插的軟排線，這個設計類似小米

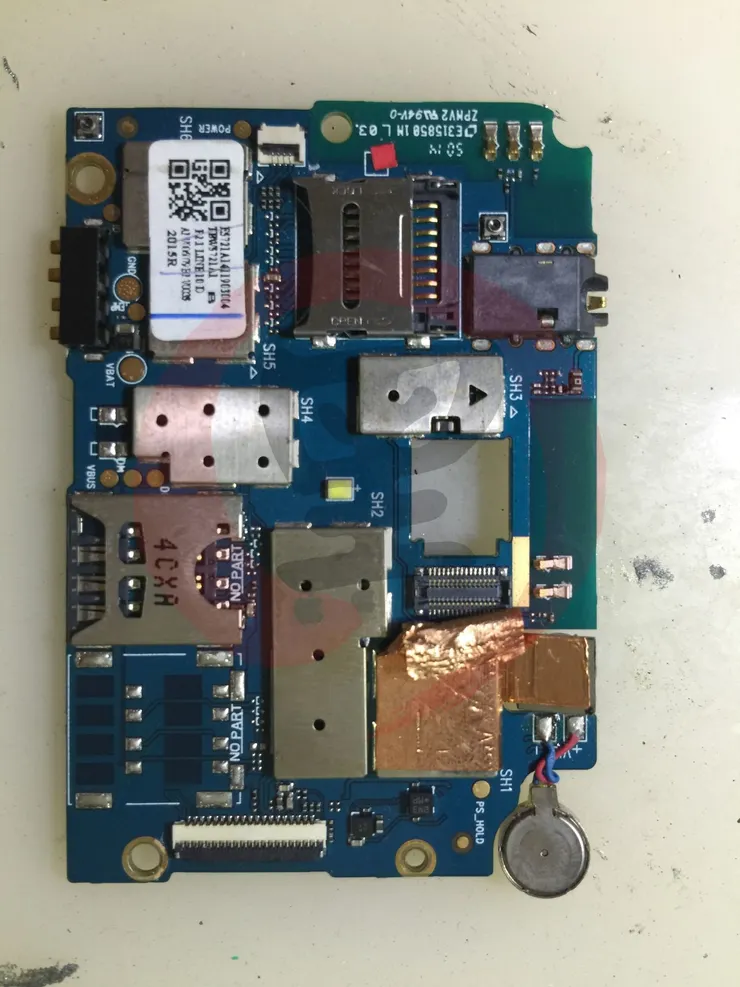

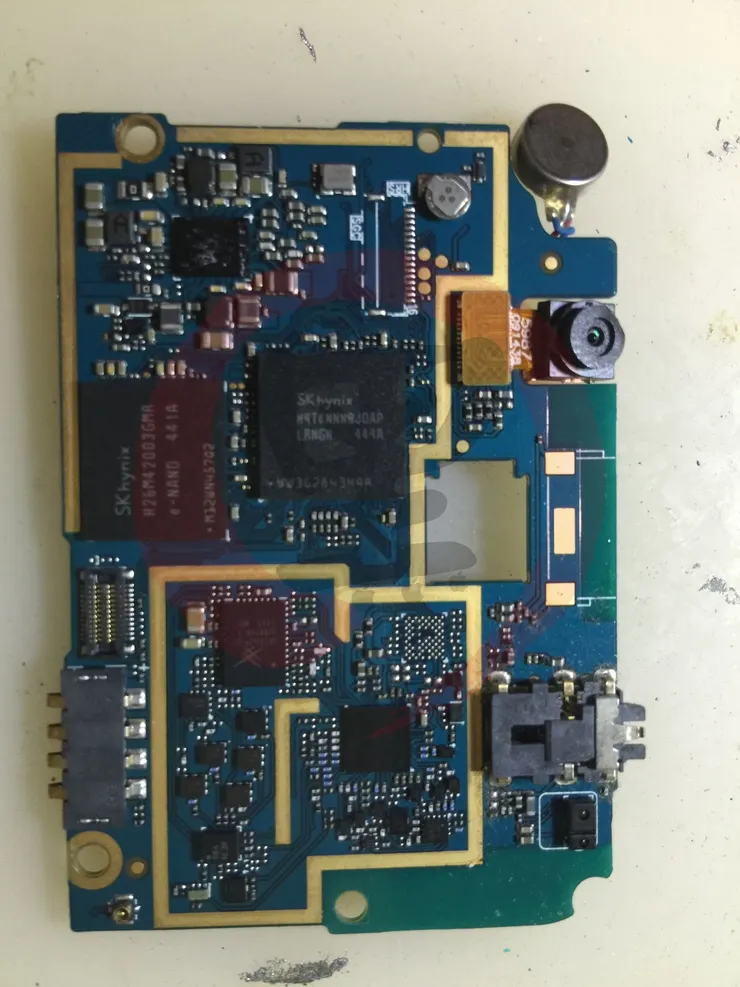

主板正面
主板背面

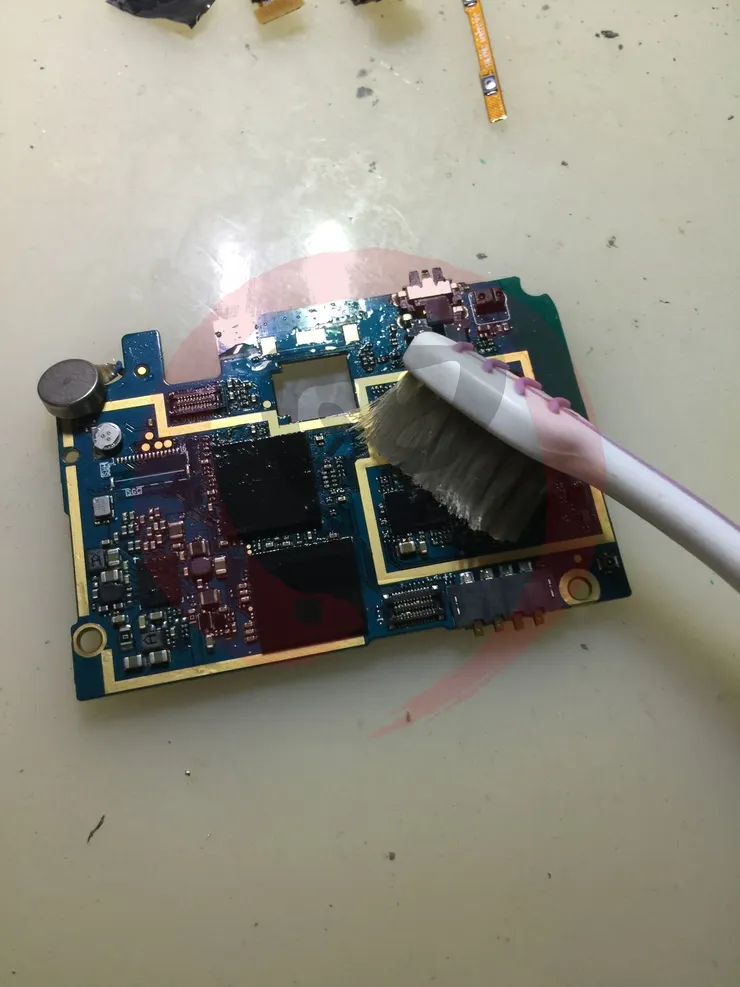

受潮的情況不嚴重，將主機板使用酒精輕理一次
放置大風扇加速揮發

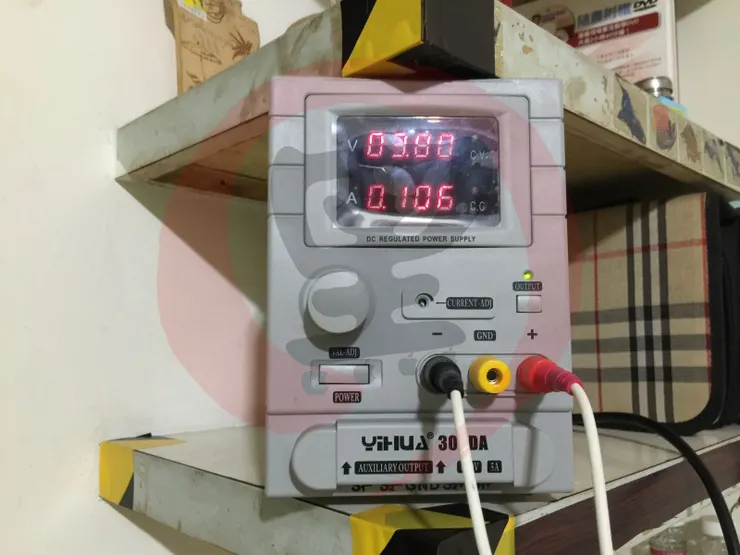

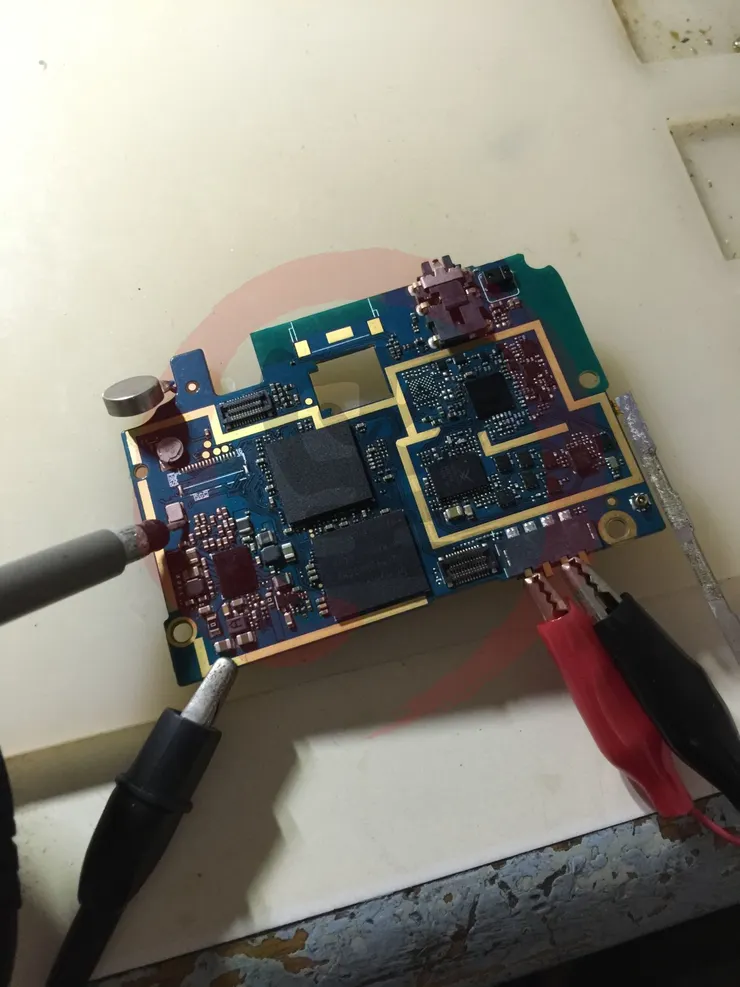

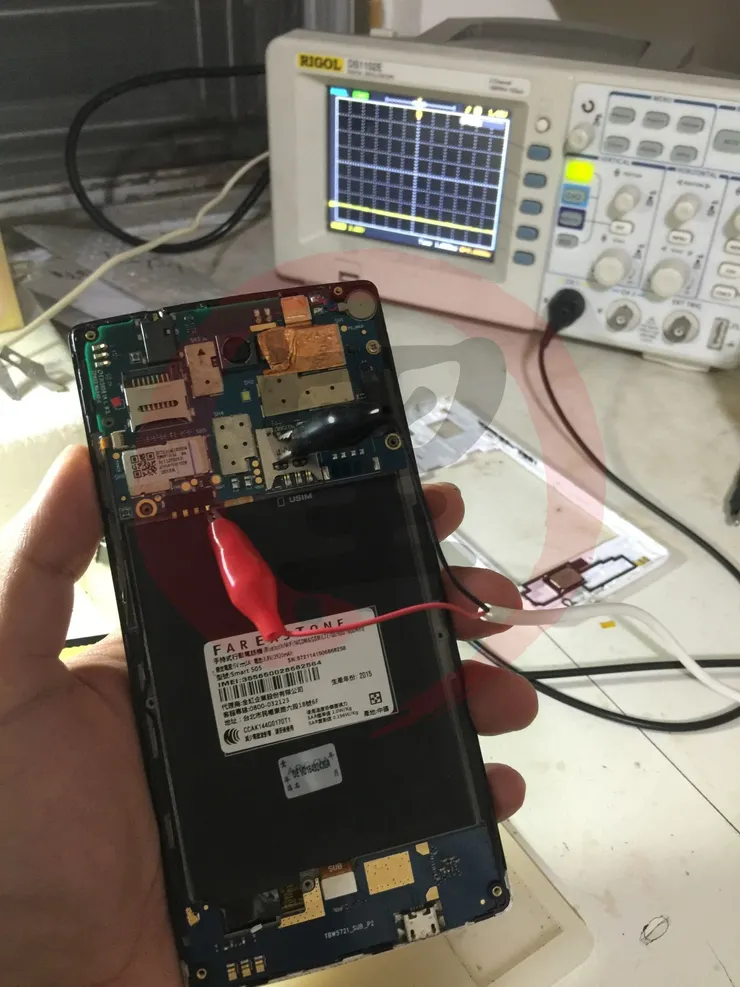

接者單板開機，電壓 3.8V 電流 106ma
可以測得待機電壓
因為沒有電路圖，所以只能將開機時重點抓出來「供電」「時鐘」「復位」以及觸發通道的前後

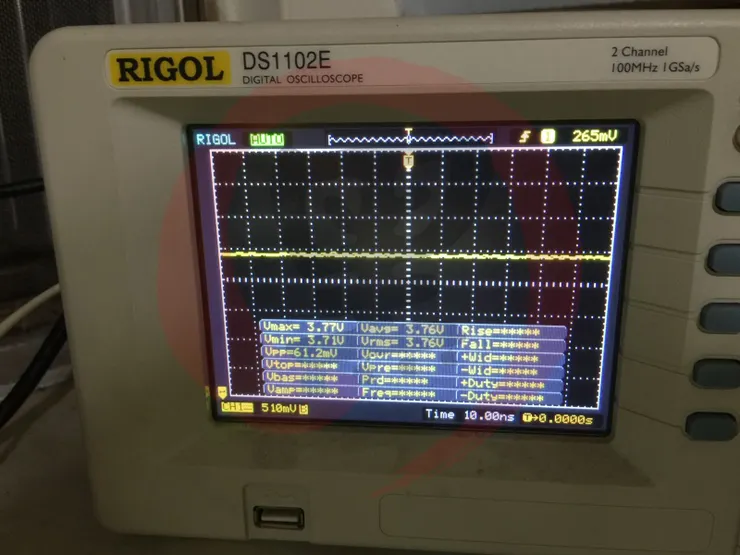

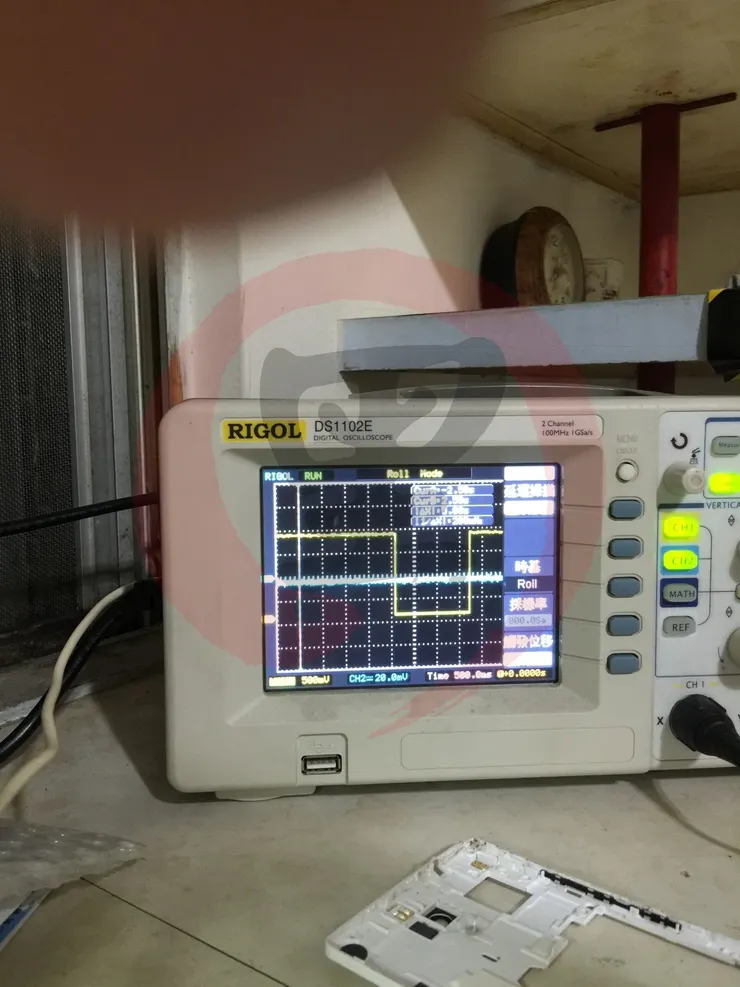

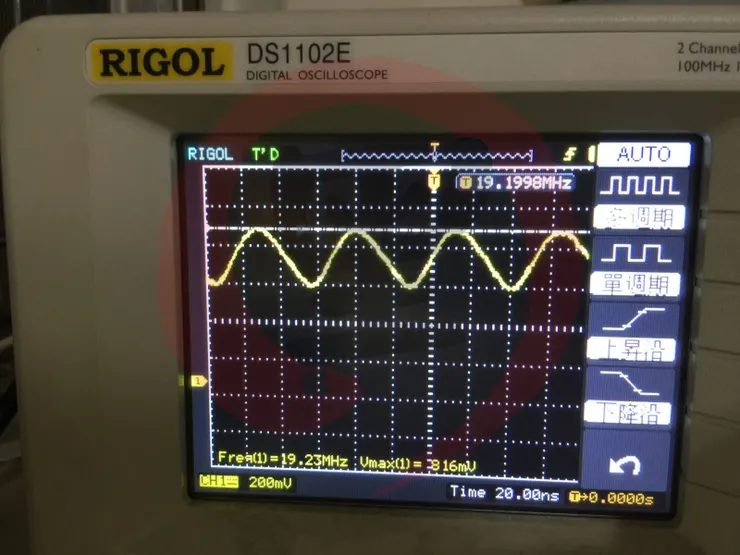

示波器測量晶體振盪，正常！
測量觸發通道前後
電平跳變正常

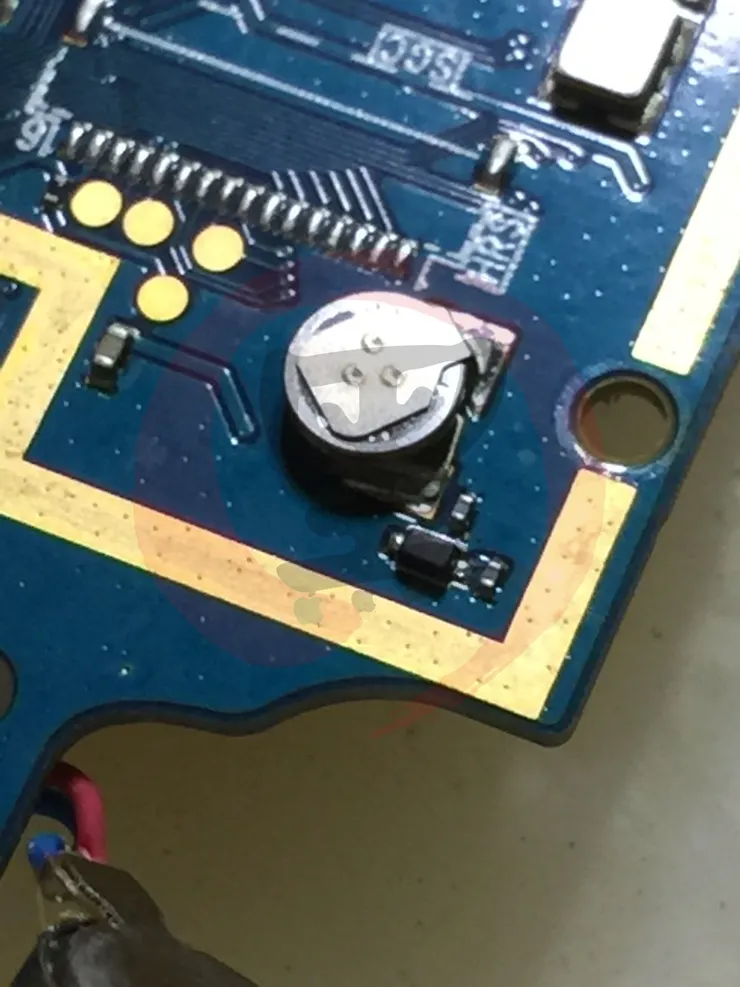

供電、時鐘、復位、觸發都滿足條件，就要針對觸發後的電路，排查到一顆二極體處於擊穿狀態

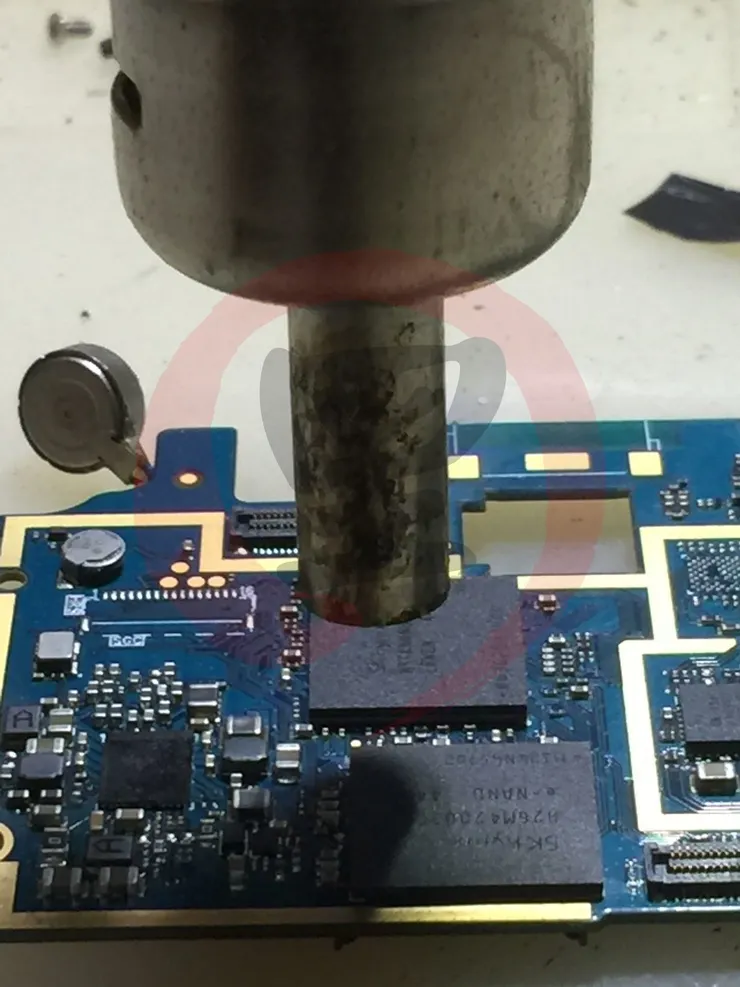

同時 nand Flash 疑似也有問題，先將二極體更換，在重值 nand Flash
重新裝機
供電 4V 觸發 112ma 開機電流正常

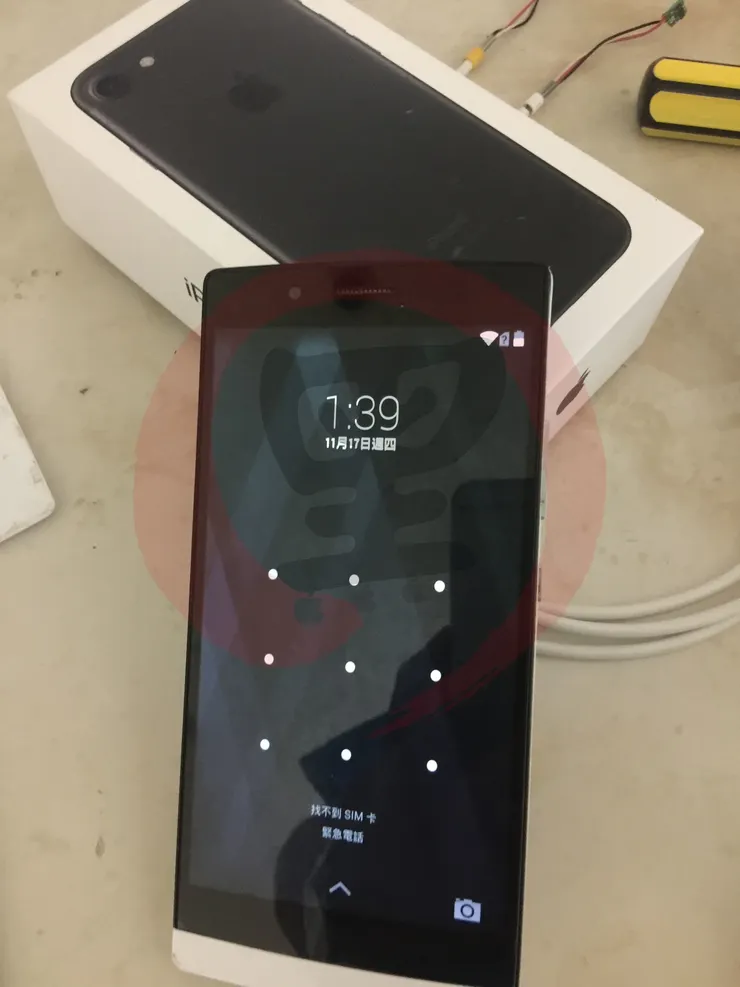

開機可進入系統，收工！
