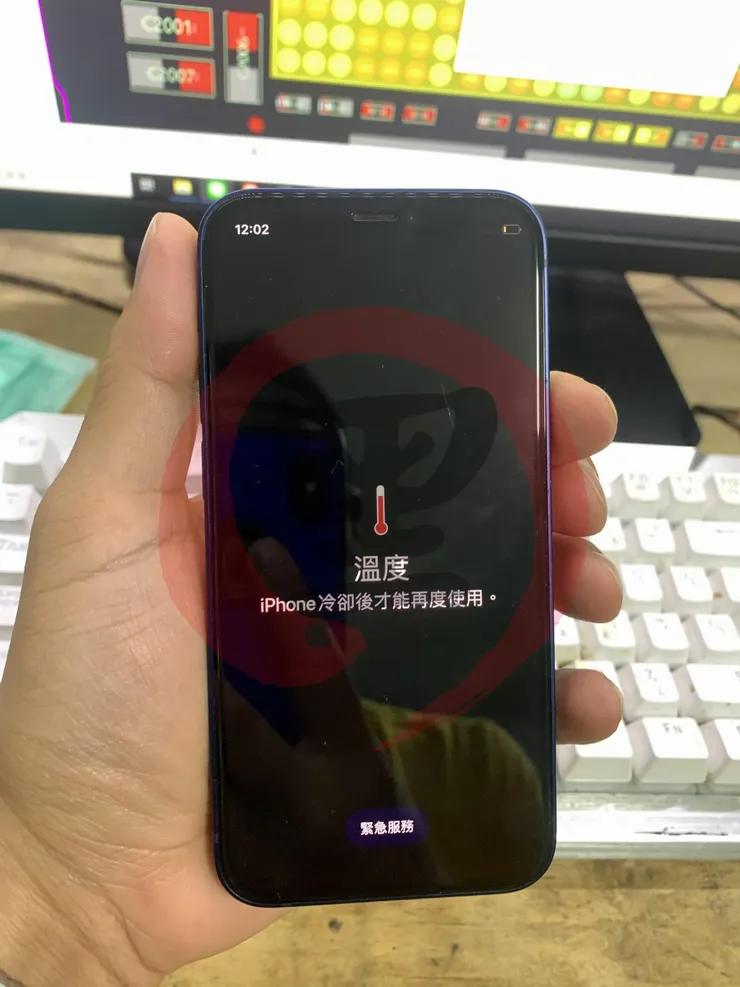

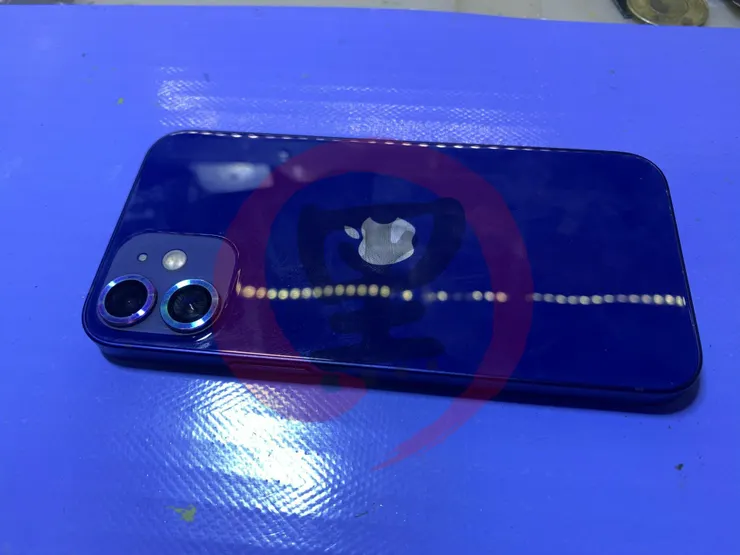

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 12 mini ，故障問題是充電時會顯示過熱，無論是有線或者無線都會造成充電過熱的問題，那因為這篇文案，我是拍影片做盲修邏輯電路講解與分析，所以部份圖片是從影片截出來的，懶的另外在拍照了，影片部份維修過程與電路分析，盲修講解，只有提供給學員使用，暫時沒有對方開放

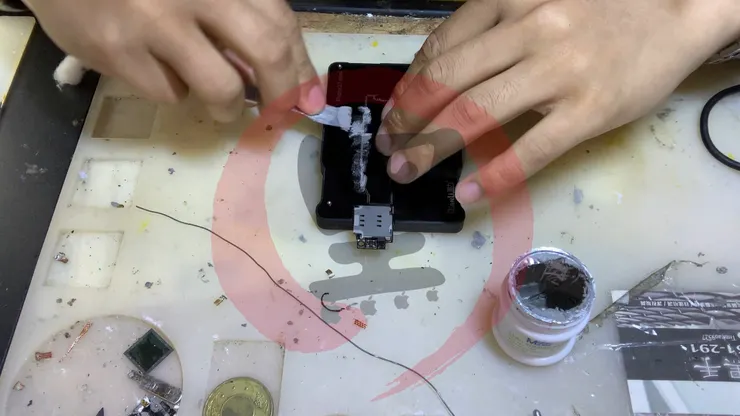

首先 iPhone 12 沒拆解過，會先上加熱平台拆卸

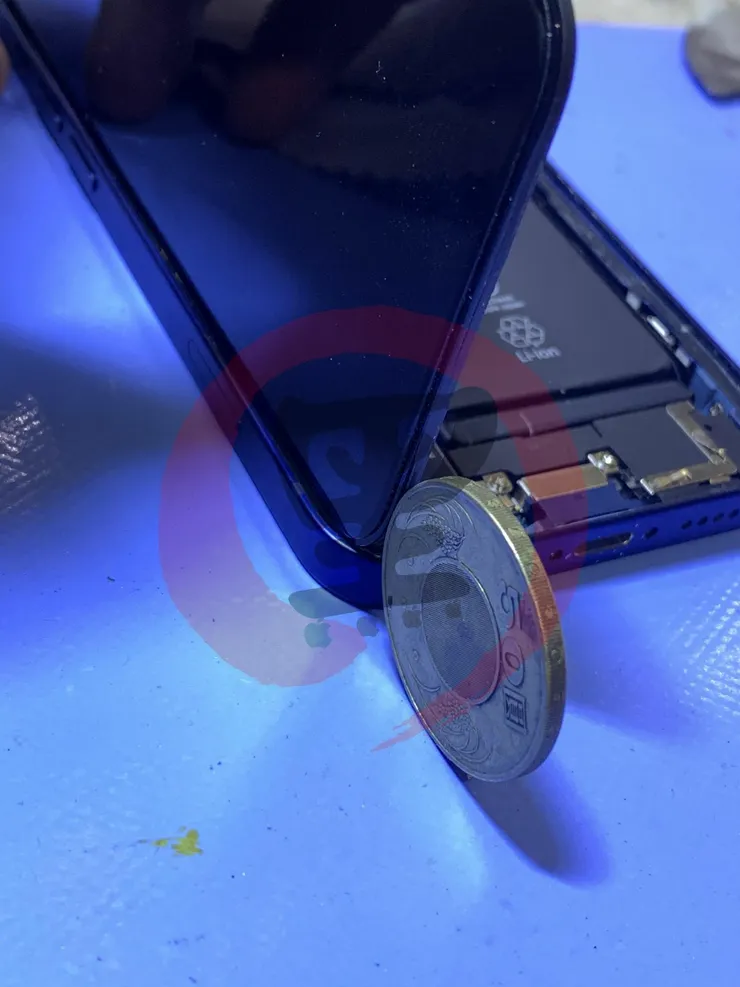

預熱後就可以順利分解開螢幕，其實我們可以從圖中看到，這個 12 系列的框底都是比較厚的，所以其實現在也有不少店家，是不修 iPhone 12 的，因為一拆螢幕就破掉

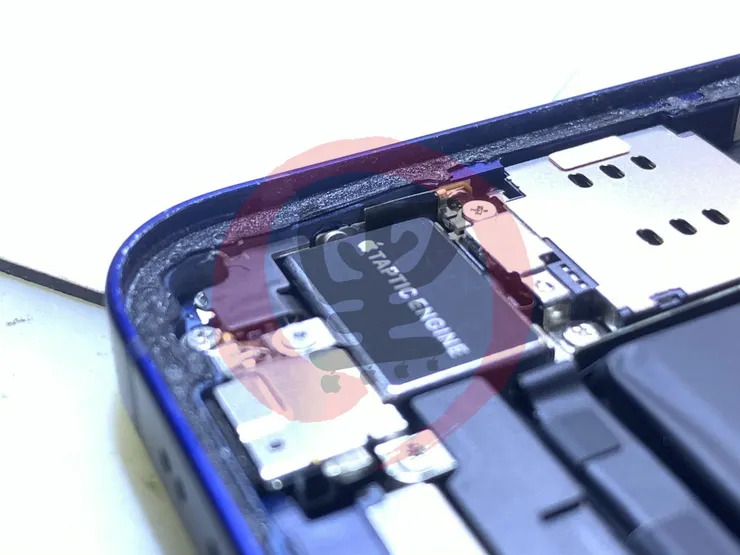

可以看到框的部份，比以往的機款都深了許多，這種會拆破的問題，一般比較常見，就是只修蘋果手機的店家，比較容易發生這種問題，因為對安卓來說，這種設計己經司空見慣了

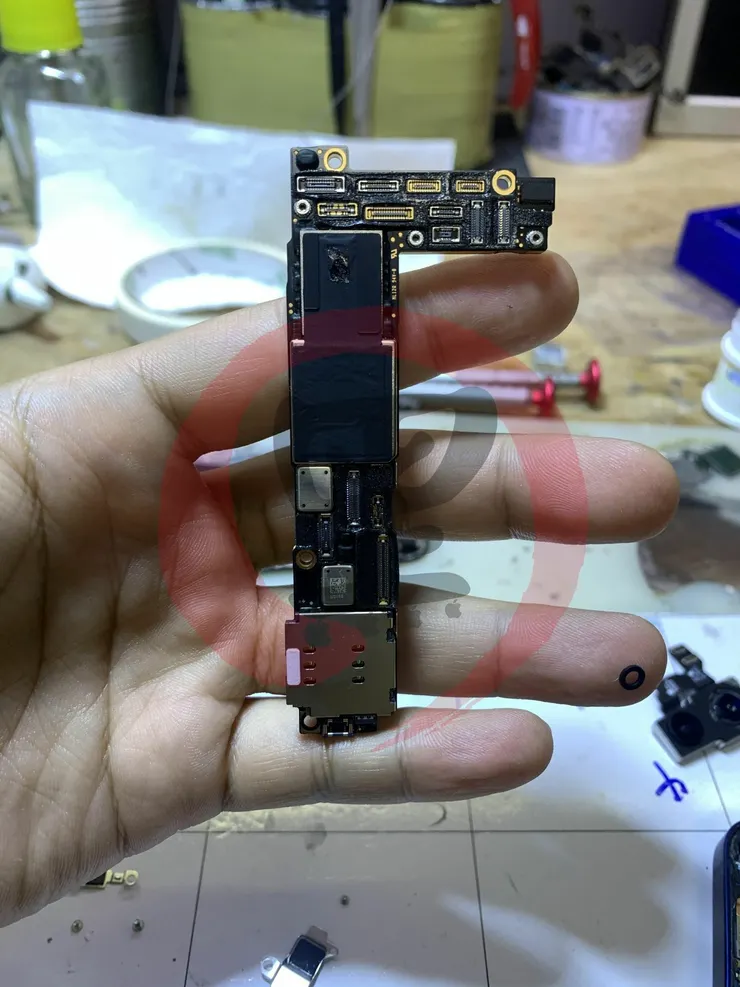

主機板比起以後機款，來的更厚，也更方正一點，這樣設計還蠻乾靜的
主機板本身也很厚，而且採用了高溫錫的設計

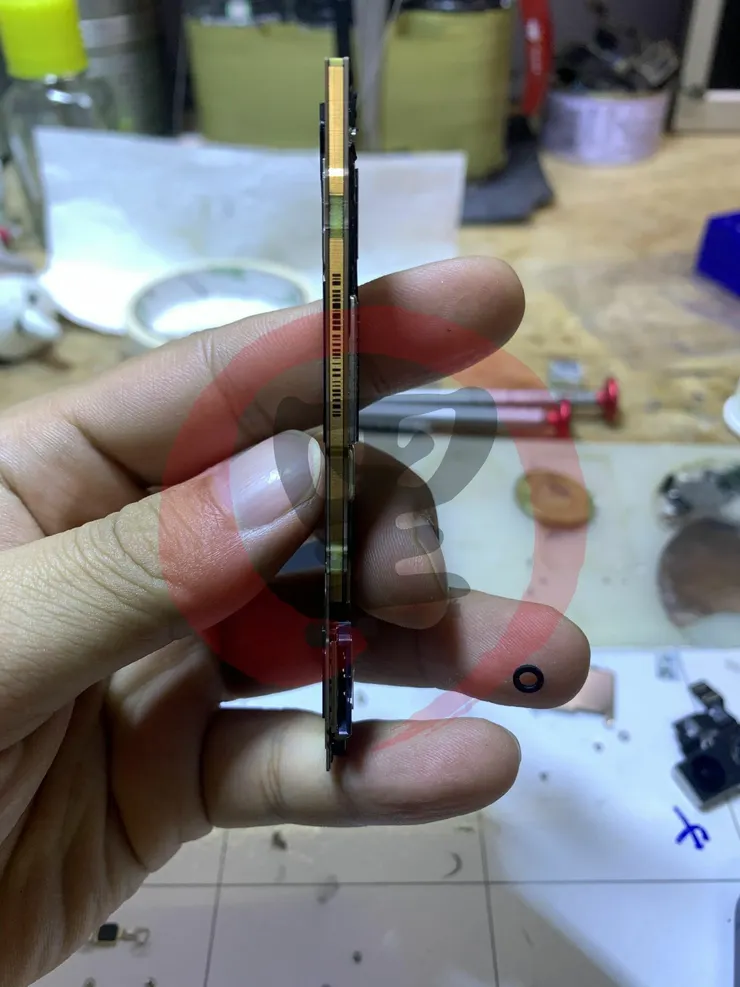

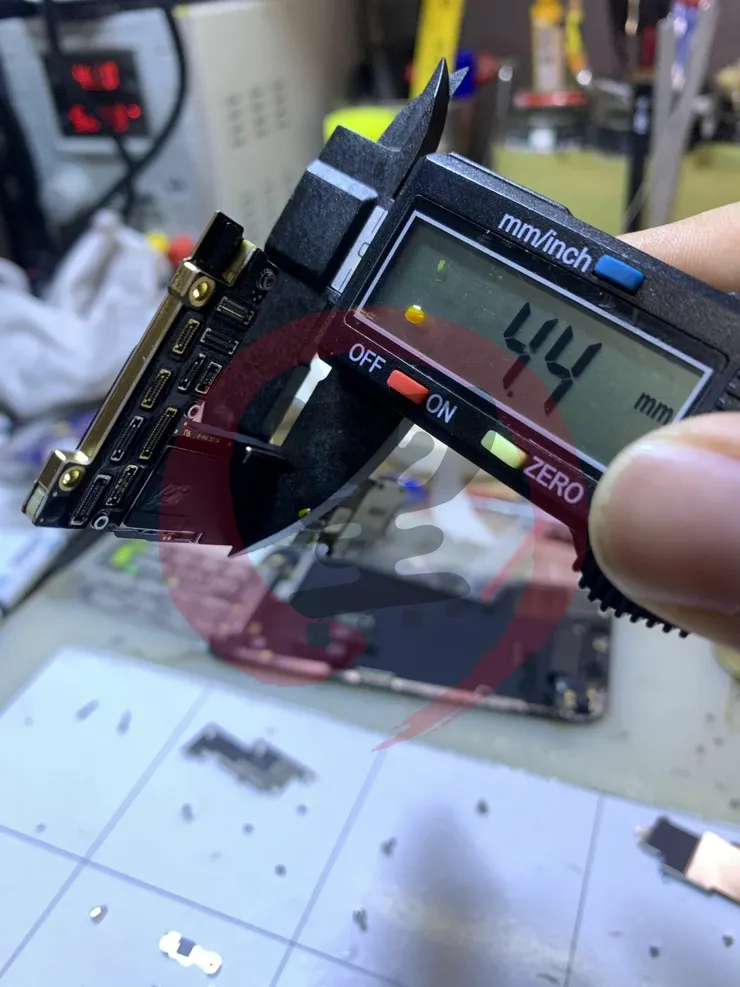

主機板的厚度有 4.4mm 散熱結構快，高溫錫也補強了以往機型常見的故障

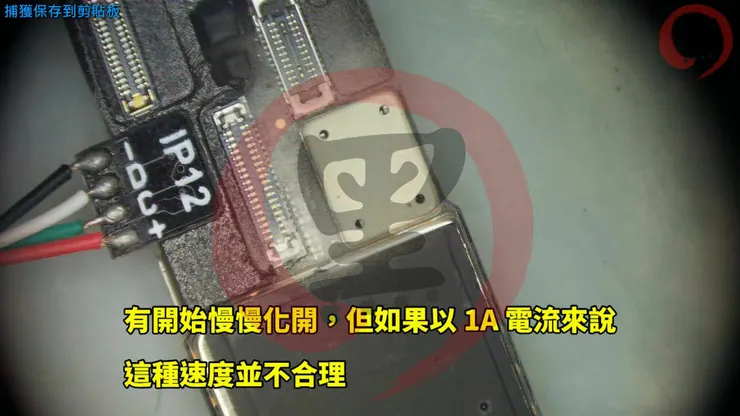

首先上電後，可以得到一級供電約 1A 左右的電流，同時可以看到電池座（右側）松香軟化點

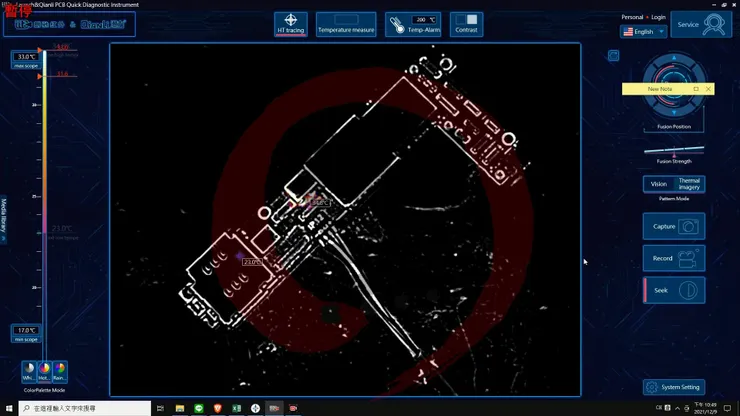

在熱顯像儀底下，也可以瞧見發熱源

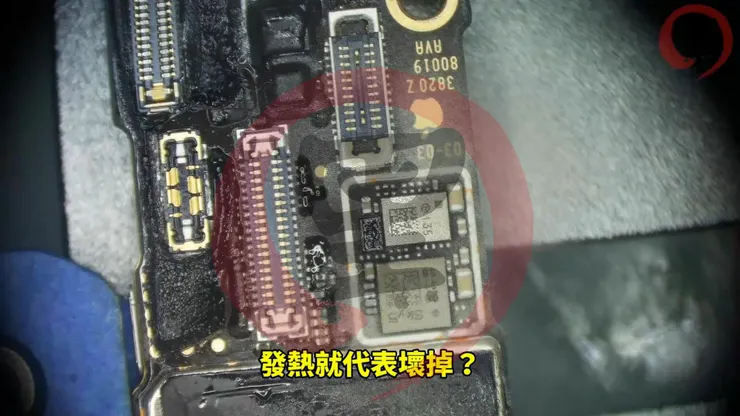

將發熱源的金屬蔽避板取下，可以看到一顆疑似轉換供電的晶片發熱，比較常見的影片都會跟你說，幹這裡就會好，那你就幹吧

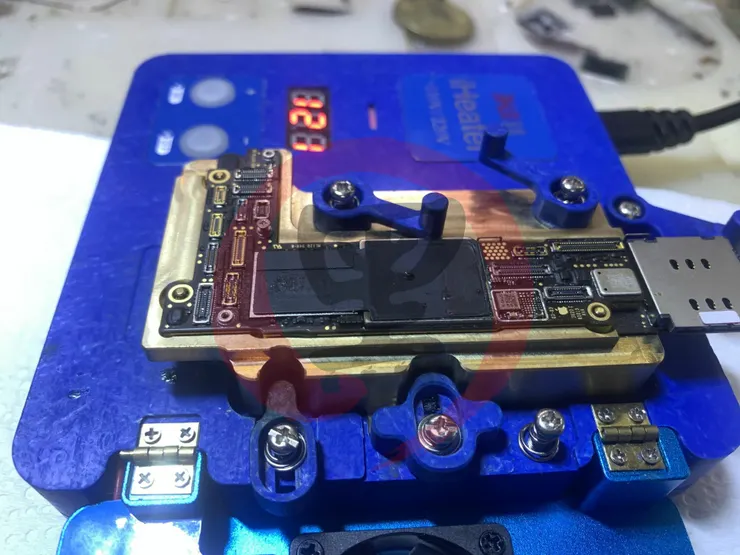

因為該款機型沒有電路圖，所以主要以盲修為主，測量上端線路後，發現並非是由轉換供電引起的故障，先將主板放到加熱平台上

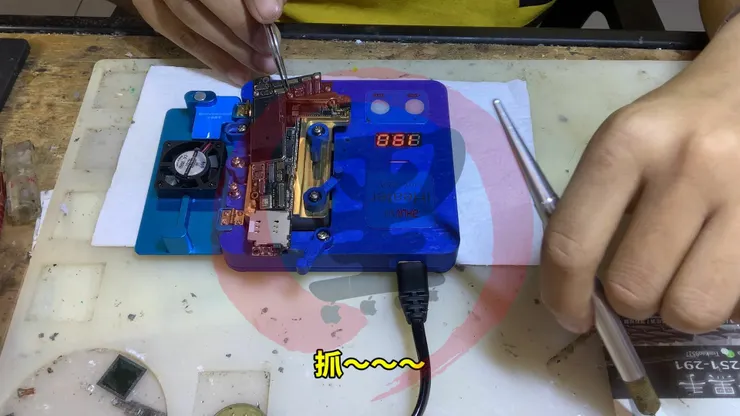

預熱後順利將主機板分層，至於有些人說 iPhone 12 不能用加熱平拆，一定要用風槍，那單純是鬼扯而以
分層後測量底下的線路，有測到一路 VBOOST 為異常

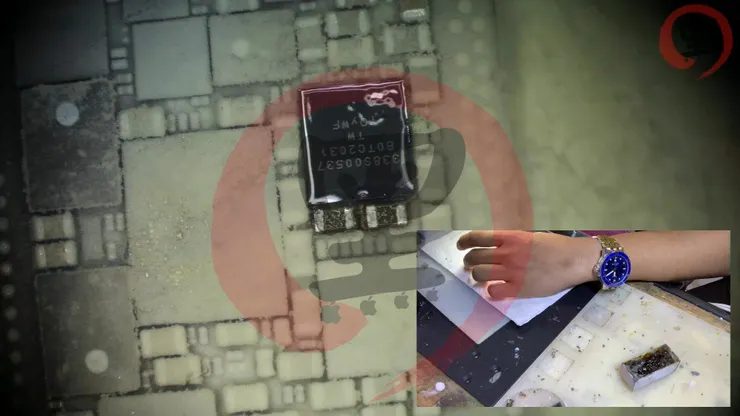

上松香的結果是 338S00537 的 Audio Codec AMP 引起的，下方兩顆電容是耦合用的，當然實際上還是那句老話，發熱並不代表故障

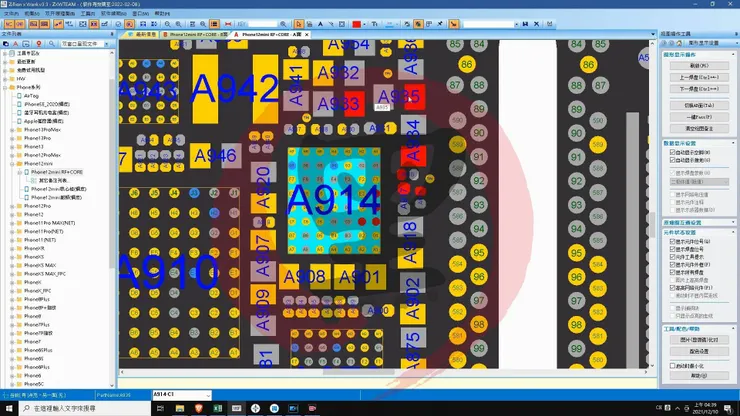

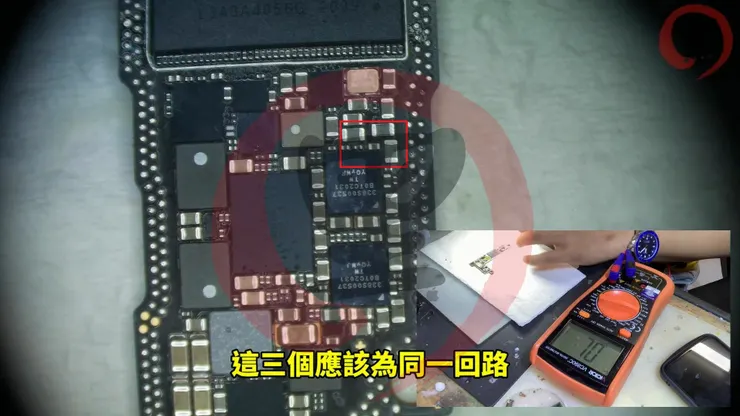

沒有電路圖的情況下，只能從 PCB 上來看，雖然 PCB 也沒有標線路是什麼，但用理論來推是合理的，由後端 A934 / 933 / 935 的某個引起的故障，將其異常元件替換掉就可以了，因為故障的，不是一開始發熱的轉換供電，也不是音頻功放，是由後端 VBOOST 調節升壓的電容引起的充電發熱提示溫度警告

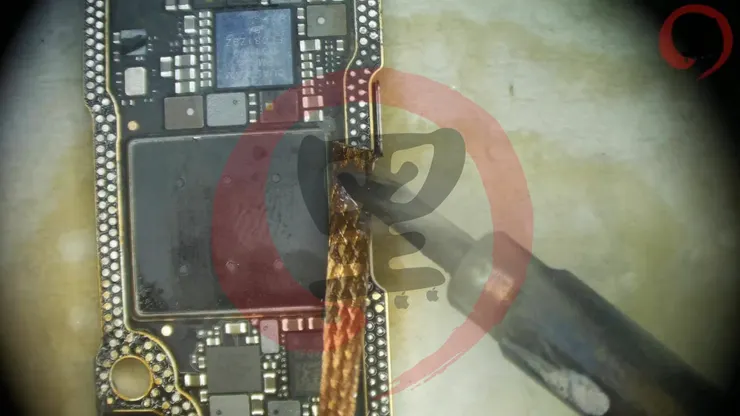

最後處理完成後，將中框重新拖平

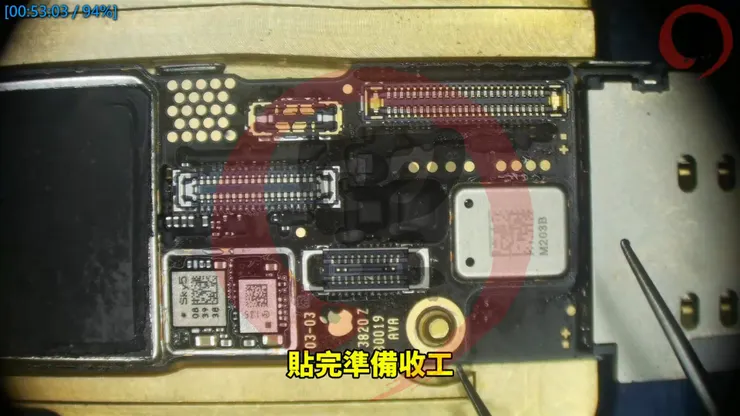

中框植錫
中框回焊，同樣是可以使用加熱平台的，並沒有一定要使用風槍這種說法，如果有人跟你說一定要用風槍，那代表你沒給我錢來上課，那就趕緊給我錢

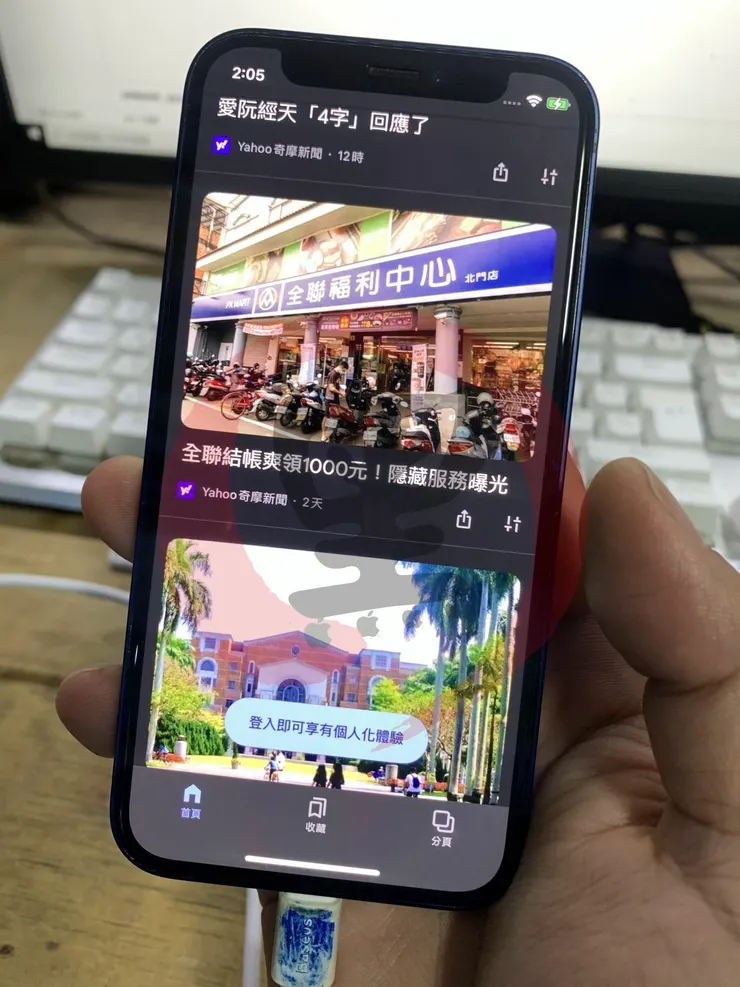

最後當然就是完美修復，充電也全正常了，自己動手，豐衣足食！
