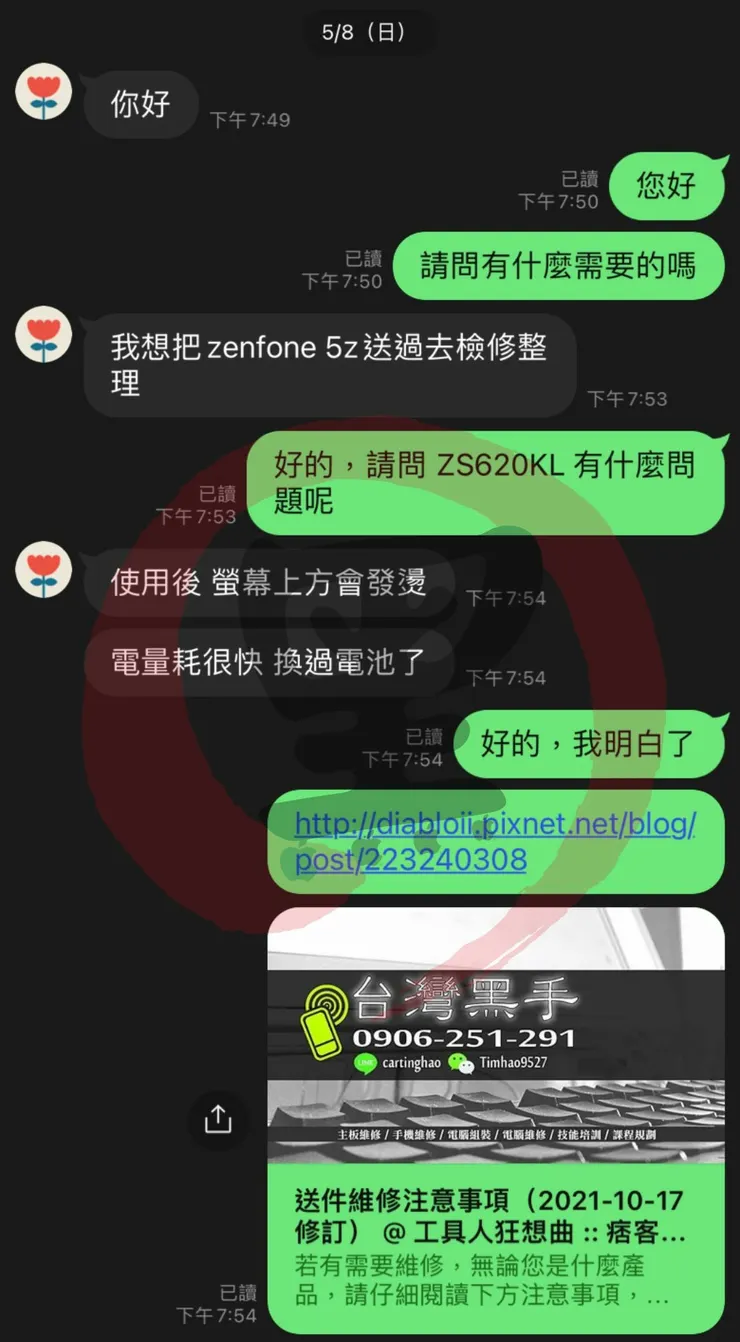

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZS620KL 的子龍機，不過今天不講子龍任務，客戶描述手機過熱，也相當耗電，從文字上描述，應該是指從主機板穿透的熱源，我一開始想的是，可能是外掛快充晶片引起的過熱，就先收件了

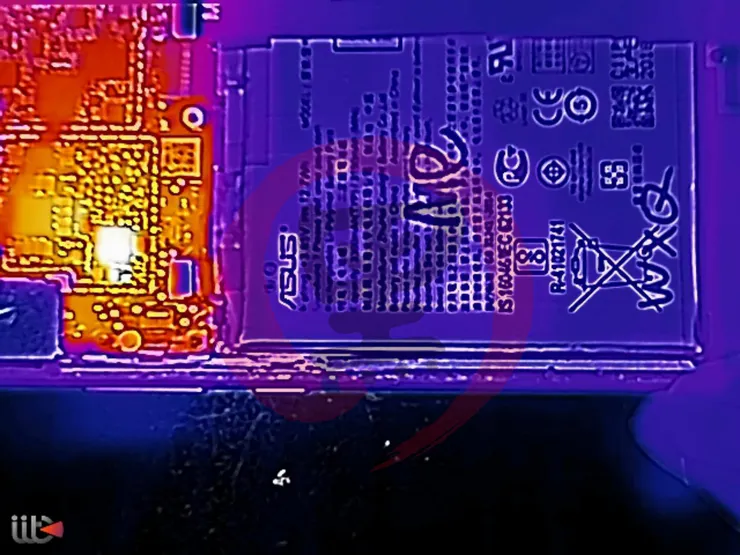

收件後，測試了一下配件，沒什麼問題，放熱顯像儀底下觀測，發現是主供電與一顆電感引起的

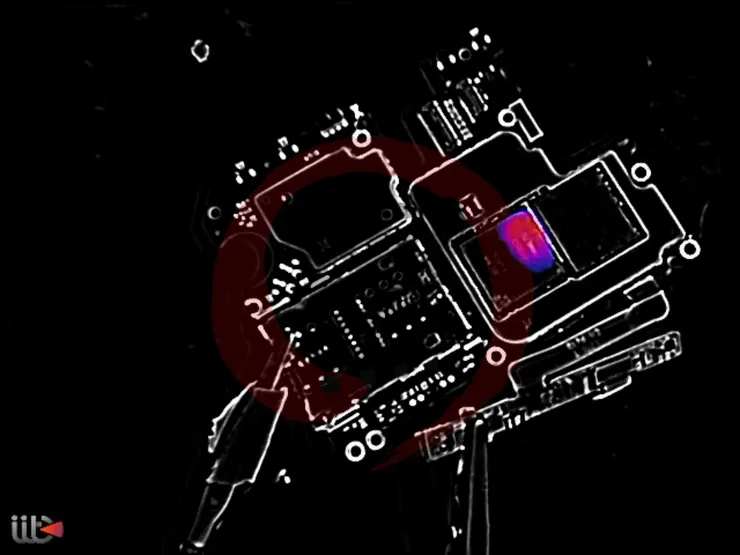

翻轉到主機板背面，發現是記憶體的部份也有過熱，基本上觸發開機時 700mA 就很不正常，待機也平均在 1.4A 左右

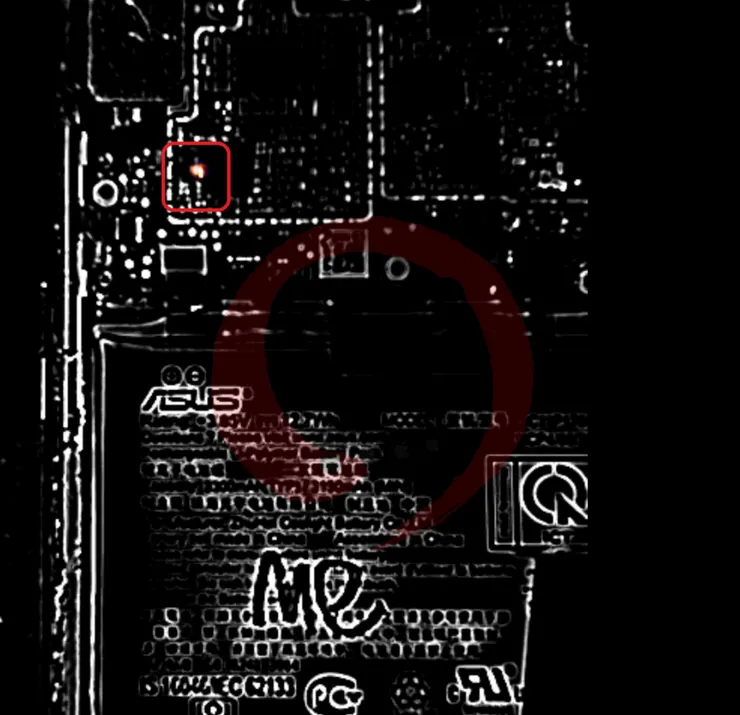

重新調整色溫區，可以看到明顯是在主供電左側的一顆電感，不過有趣的地方來了，這顆電感其實是供電給顯示、背光在工作用的，不是給記憶體用的，就算拆掉不裝，也不影響開機，只是看不到畫面而以，那到底是什麼東西影起的呢？
主供電？
電感？
記憶體？
處理器？
螢幕？顯示供電？背光供電？
（ASUS ZS620KL 熱顥像儀影片）

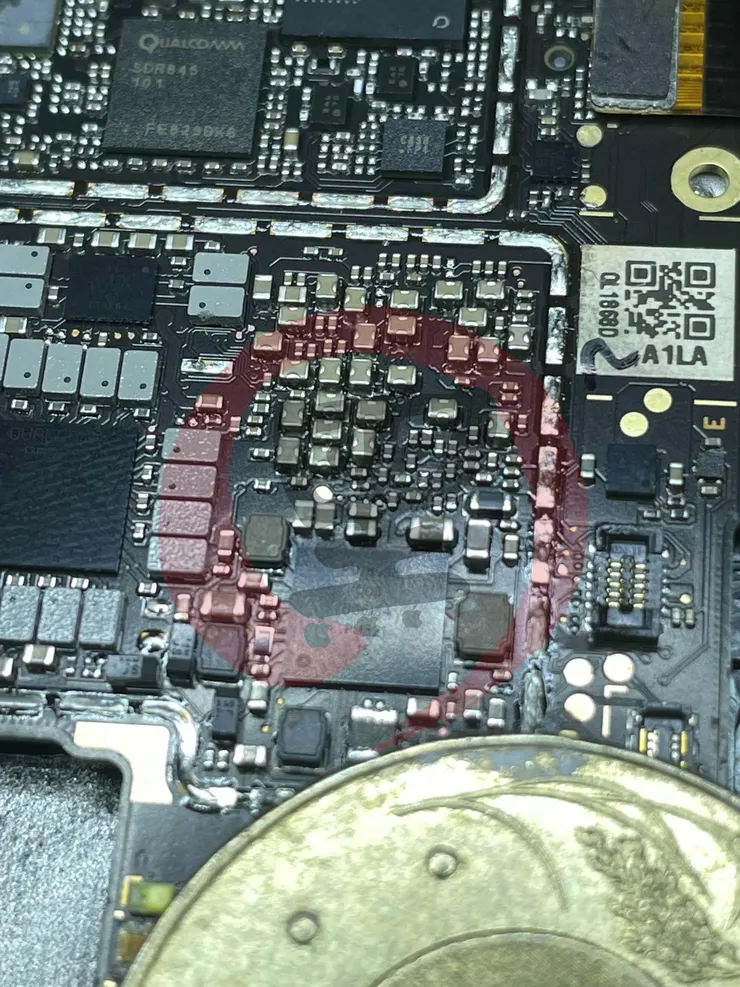

當時為了驗證供電，將電感一併斷開後，又重新更換了一顆，為了要測供電調節時的波形

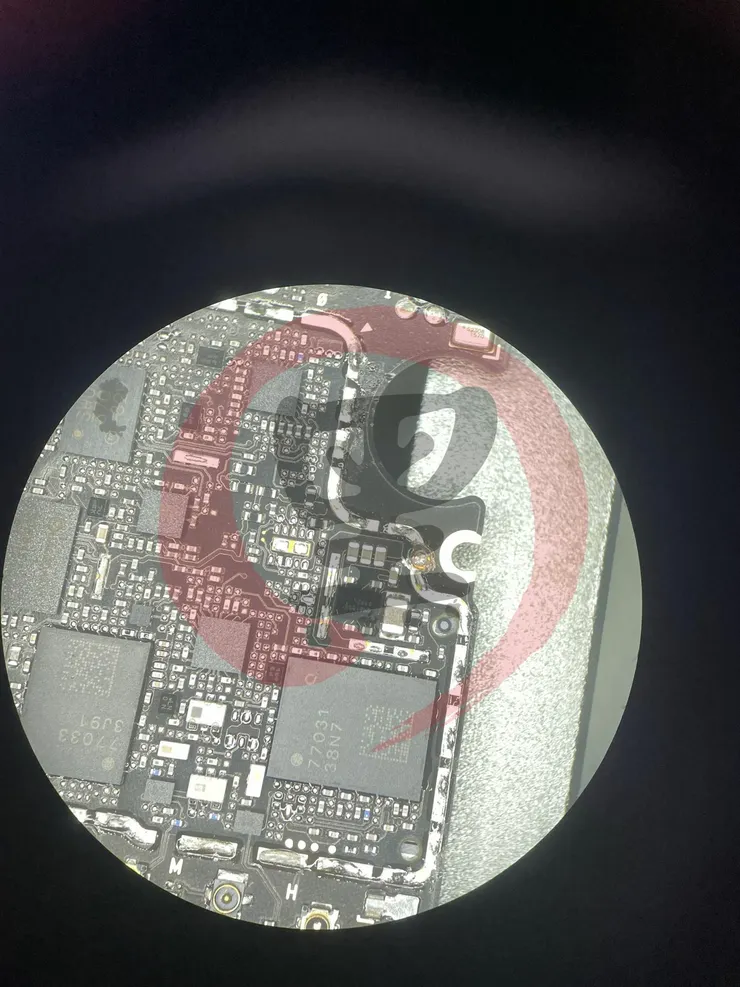

答案其實在這裡

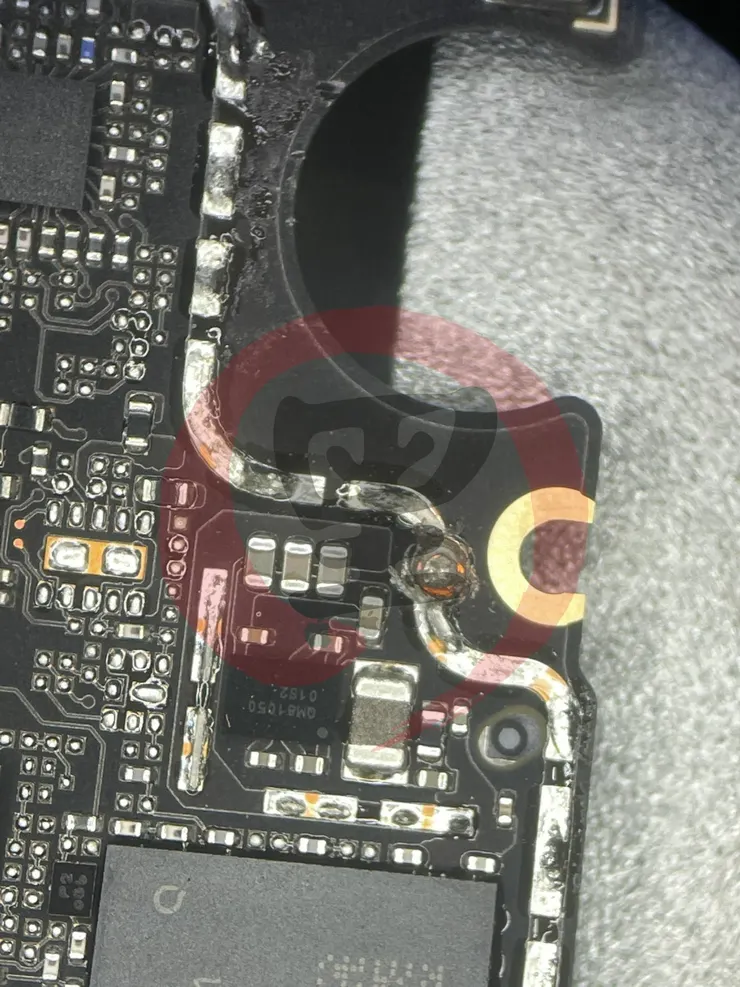

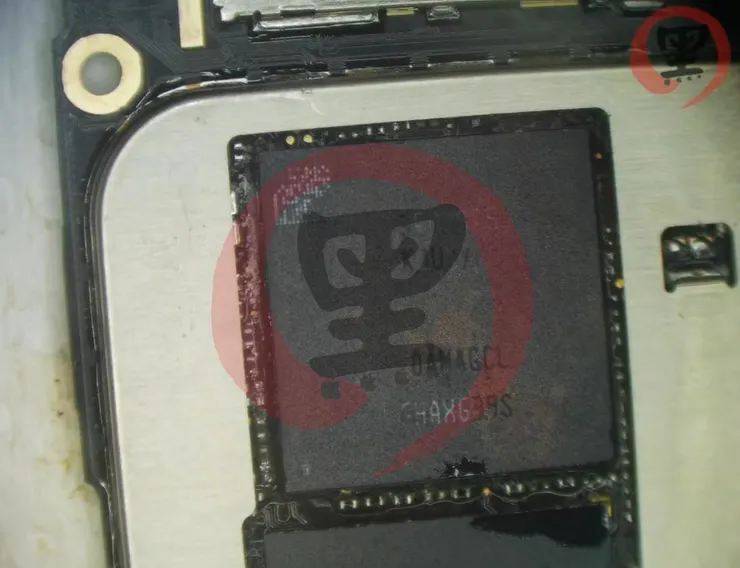

看到了嗎？這裡有一個奇怪的圓形，這個其實不是燒穿的，也不是什麼短路造成的，這個是螺絲鎖下去的痕跡

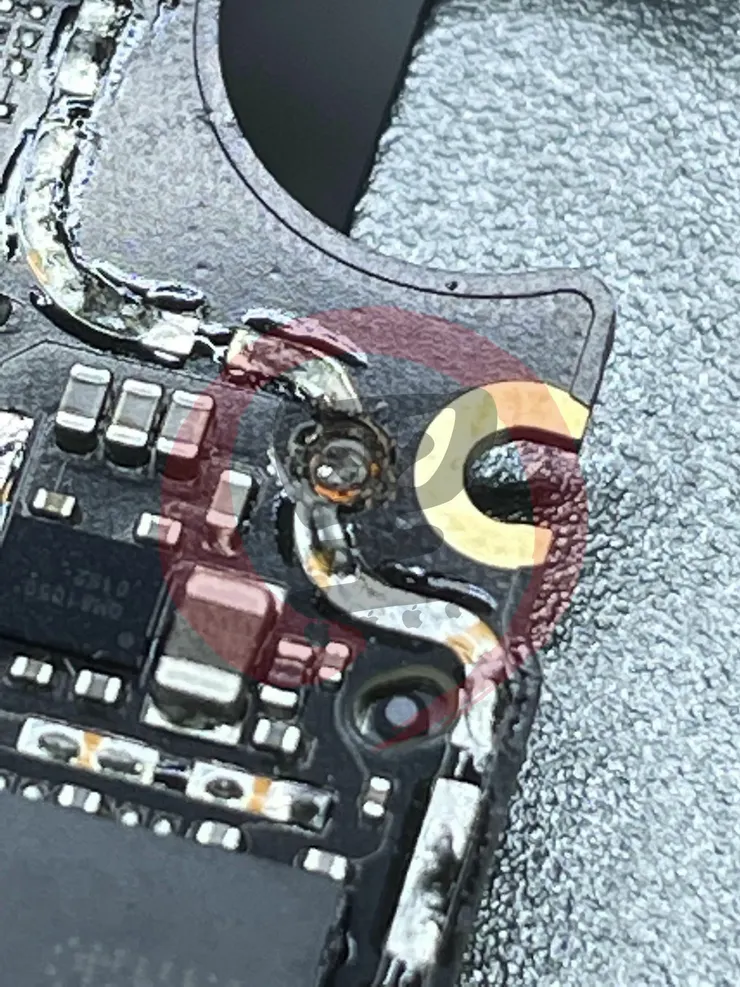

近一點看就知道了，螺絲牙本身是圓型的，如果往主板上扭，就會造成這種破壞痕跡，主板鎖穿我能理解，我不能理解的是，這裡沒有螺絲孔，而且這個位置，原本是金屬蔽避板（很硬的那種，不是蘋果那種薄形的），能看到螺絲鎖的位置，橫跨了金屬蔽避板的焊點處，也就是說，有人曾經要鎖右邊的螺絲孔，但是最終往金屬蔽避板上方，拿了電動子起往下鎖，我猜想應該這個是最有可能的
不過運氣很好，他這鎖下去，就好比被槍打中，距離心臟只有一公分的概念，螺絲孔底下的線路，地線剛好同時壓在 RAM 與 PMU 的供電線上，但又沒完全接觸，供電過程中可能造成遷移，線路的部份不難處，在前後端，把 VSS 斷開就可以了，因為這個是老客戶，評估他曾經在這樣的情況下，使用了很長的時間，記憶體過熱情況嚴重，雖然沒有壞掉

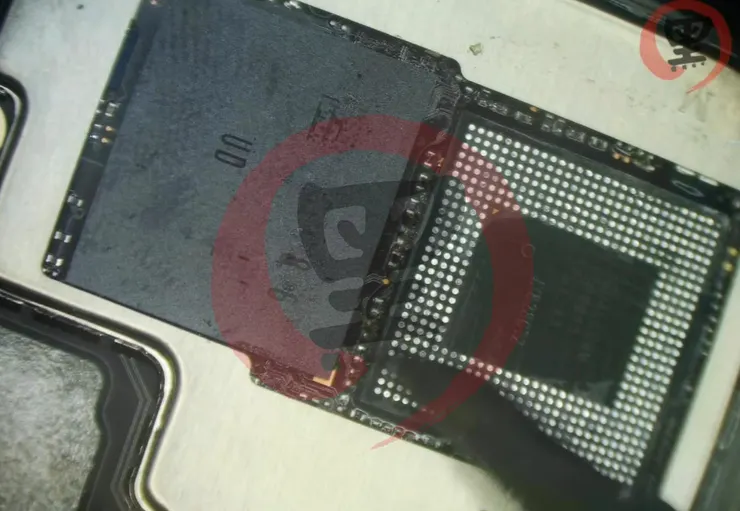

但我還是幫他換了一顆記憶體，原本是 6G RAM ，不過手邊沒有 6G RAM 了，前幾天剛好幫一台 ZS660KL 從 8G 換到 12G 的 RAM，再把那顆拆下來的 8G RAM 裝到 ZS620KL ，就可以解決了
裝機！
（ASUS ZS620KL 6G 改 8G RAM 操作影片）
當然我覺得順序，可能是這樣，原本覺得耗電，然後更換電池，但鎖穿不知道，換完之後覺得還是很耗電，所以他可能是兩個問題，一個是電池本身問題，另一個是電池換，後才產生的問題，所以電池也幫客戶換了一顆，完美修復，自己動手，豐衣足食！
