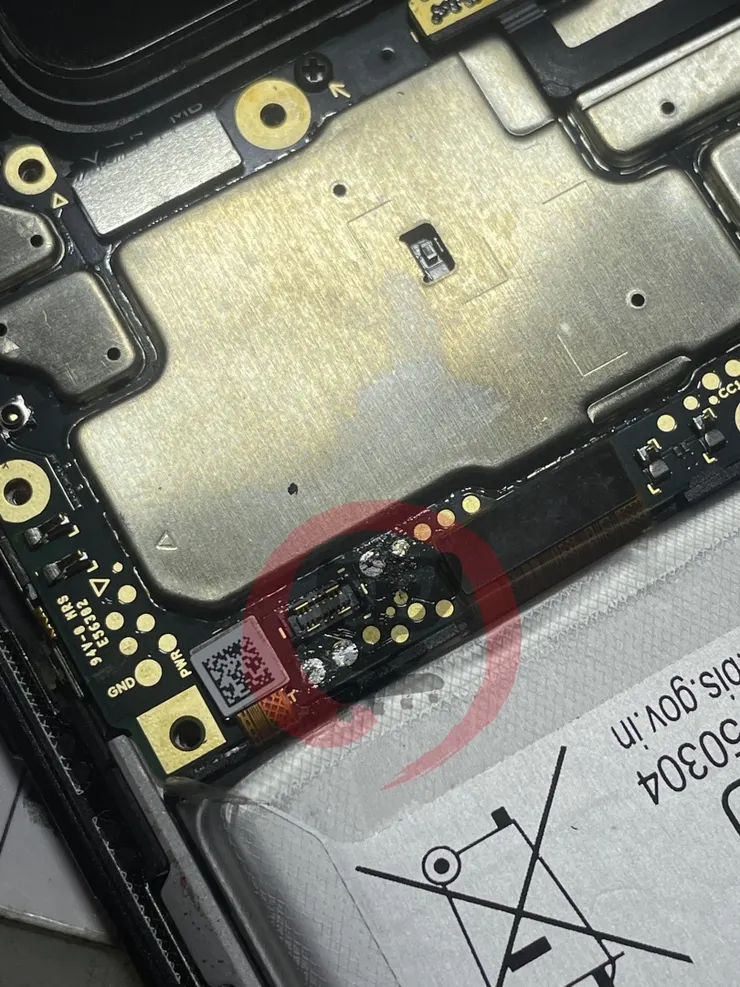

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZS671KS 也就是 ZF7Pro，今天講的不是處理器虛焊的問題，是一台可以正常開機，但是不能充電的機子，客戶描述無法充電後，有先送修到其它處，換過尾插，排線，主板可能也有小動一下，因為送來的時候，主板是有明顯焊接過的痕跡，從圖中就可以看的到了

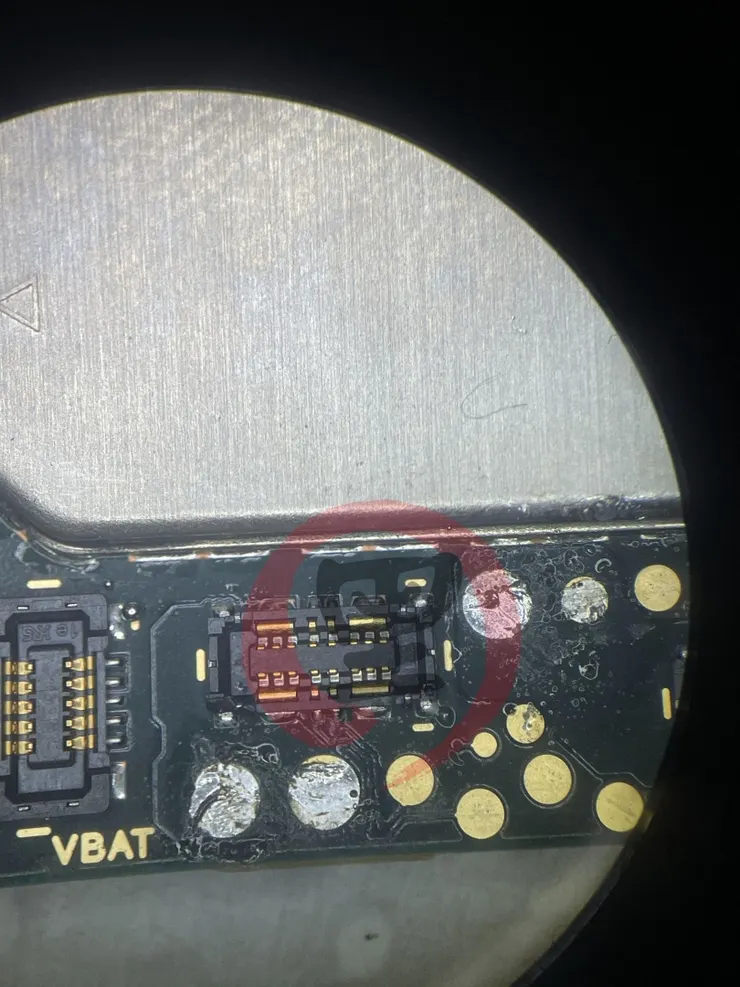

從圖中可以看到，被焊過的接點中，左下的兩個測試點是 B+ ，右邊的兩個是 VBUS 5V

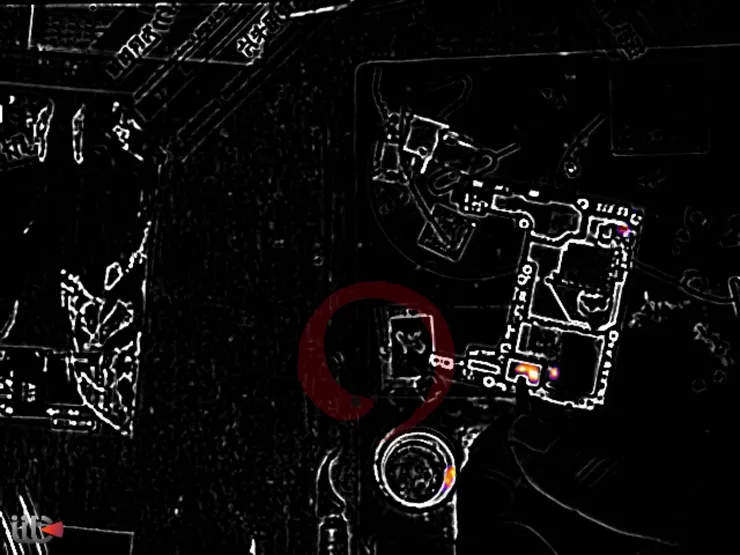

這台問題其實不算複雜，他是 OVP 發生做用，應該說是發生了做用，當然終究還是敵不過一直送電的過程，可以從熱顯像儀看到，他在主板右下方的位置（圖中主板右上）

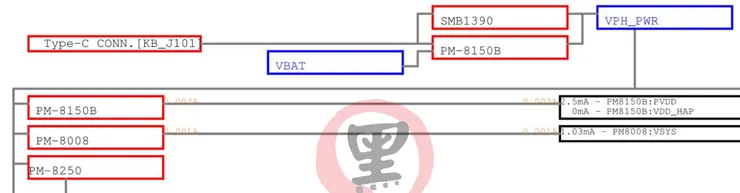

電路圖上的 OVP IC 指的就是 overvoltage protection 就是過壓保護的縮寫，先從電路框架來看，可以看到 VBAT 接的是 PM8150B ，可以開機的情況下，可以先不理它，另一邊就是 TYPE-C CONN 是對應 SMB1390 這顆是充電晶片，基本上在高通機型都算能常見到它的

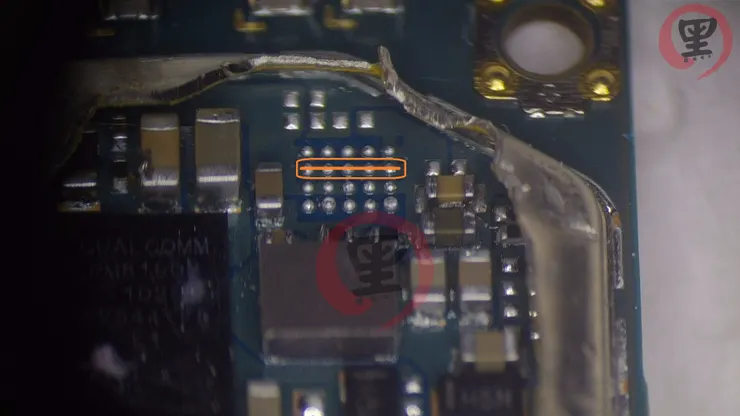

不過優先要先確認 OVP 這一端的問題，它隱藏在鐵蓋下，需要削一下才能用熱顯端查到它，這顆 OVP 是一個 20PIN 的 IC ，但是依上面的料號是查不到零件的，等於沒有料板的情況下，就沒有零件能用

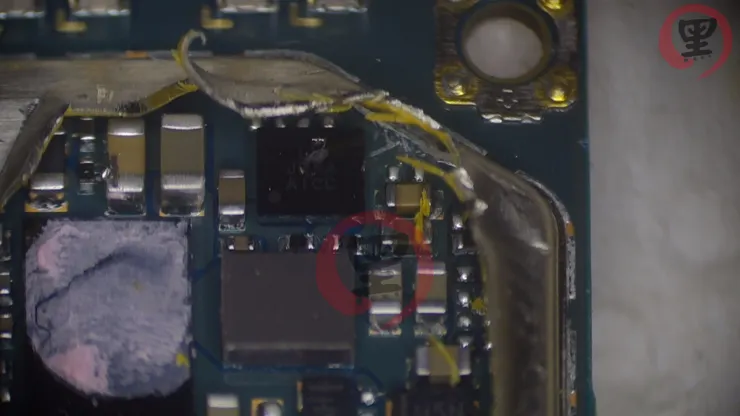

當然其實任何一顆 OVP IC 經過測量外圍後，在跳線都能解決這個問題，當然也有其它方式，在劃圈的位置補上兩顆 0ohm 電阻串連起來，也是可以解決這個問題

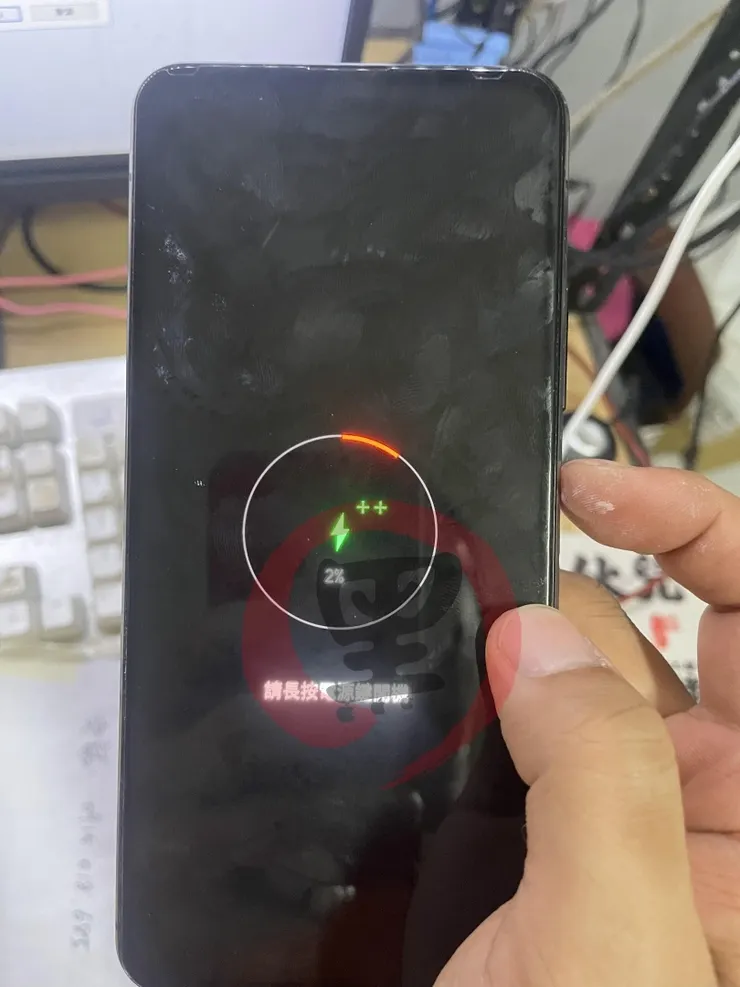

將兩端串連補上電阻，測試 雙++ 快充都沒有問題的，代表 OVP 還是發揮了它的功效，所以充電 IC 並沒有損壞，包含升壓調節都算正常

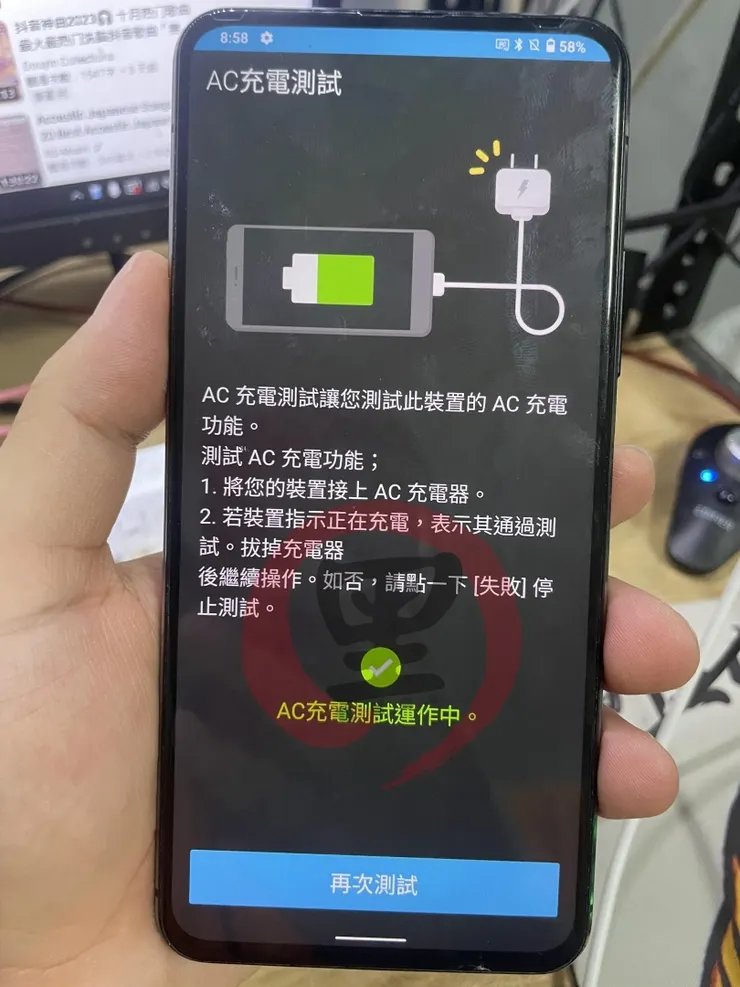

最後進入華碩測試模式 AC 充電驗證，也都可以驗證過關，自己動手，豐衣足食！
