各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台華為的 MATE20Pro，其實這台客戶送修的時候，告知是 MATE20Pro，但後來看好像又不是，因為我上電後，是屬於一級供電短路，看起來問題似乎不大

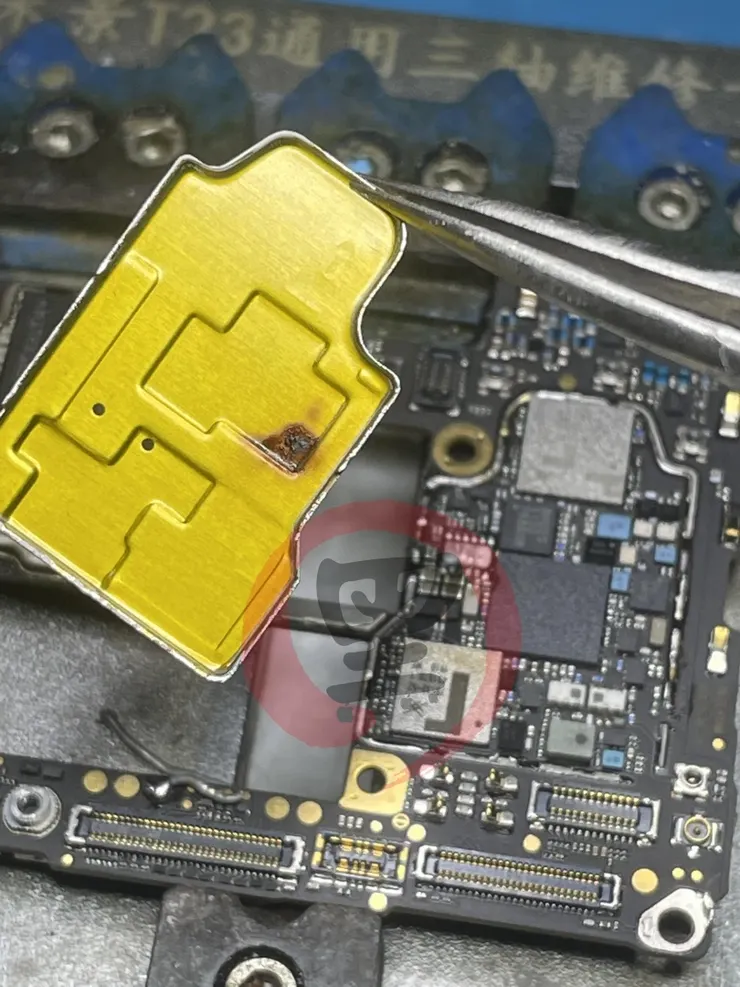

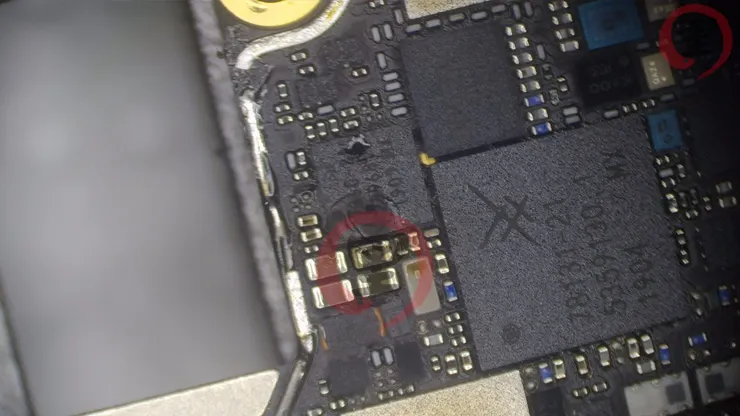

這個痕跡其實還蠻明顯的，從上一張的鐵蓋上也看的出來，這個問題就跟 iPhone 7 or iPhone 8 2GPA 短路同一個概念

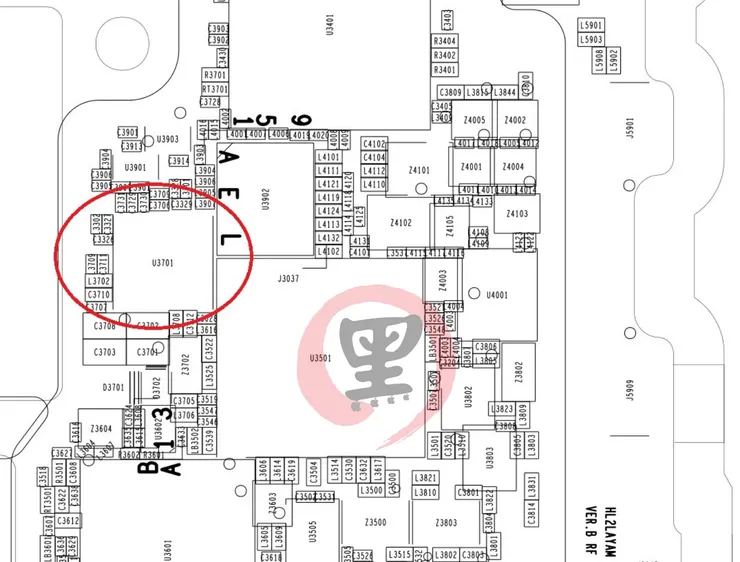

原本我是去看 MATE20 PRO 的電路圖跟元件分佈圖，但發現電路有一點對不上，所以又去找了 RS 保時捷版的圖來看，發現這個主板跟保時捷版能對的上

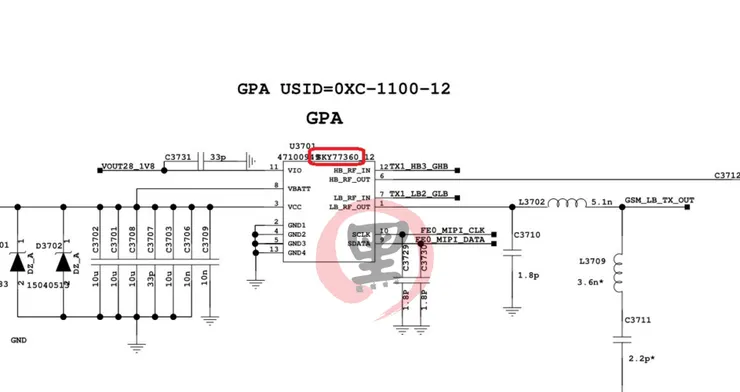

電路圖也能清楚看到，是吃 VBATT 的供電，也就是最初級的供電 B+ ，屬一級供電的前端，就短路來說，這種算好修的了，也能從電路圖上看到 SKY77360 的 IC 名稱

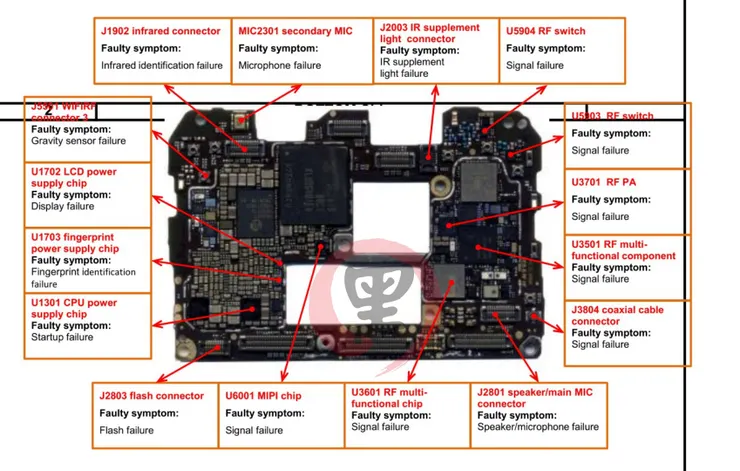

看不懂圖的，可以參考原廠維修手冊 U3701 RF_PA

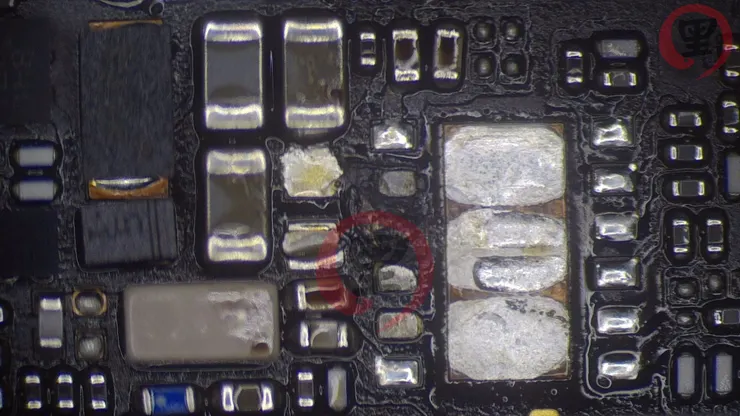

將 RF PA 跟一顆無極性電容拆除，從圖上也能看到，燒的還蠻大的，連主板都烤焦了，當然這種肯定是有人在短路的時候，一直插者充電線才會出現，燒成這樣的情況
理論上 海思的處理器 RF PA 不會直接參與開機，所以我沒多想，插了充電線就擺者充電，原本短路，正常來說電池一定會快速發電進保護，就擺者充電了

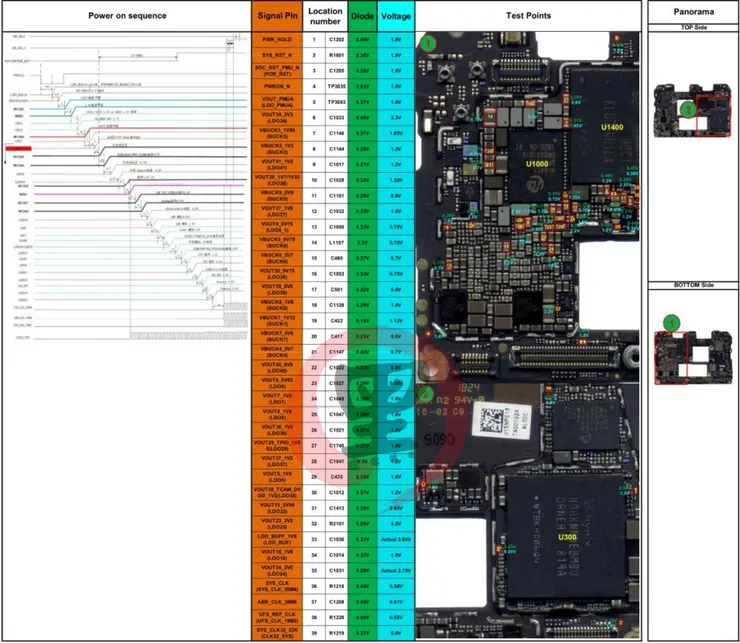

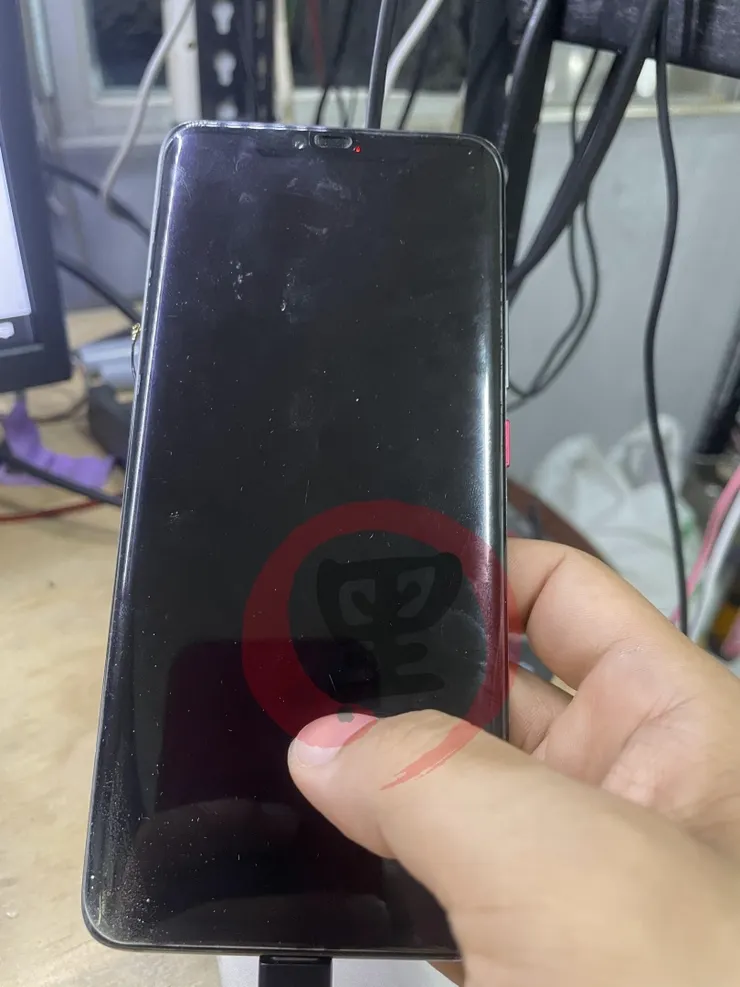

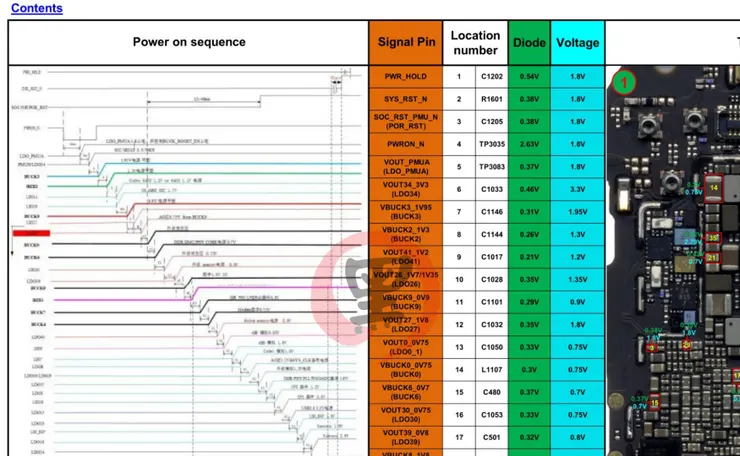

充了好一陣子也沒充電符號提示，而且充電電流明顯不太正常，我以為充電有問題，不過想想亮紅燈也有可能是 AP 或 CP 引起的，打開海思的 980 時序表，依順序進行測量，圖上有相關的供電輸出順序等
當然還蠻多的，不過還沒量完就找到問題了

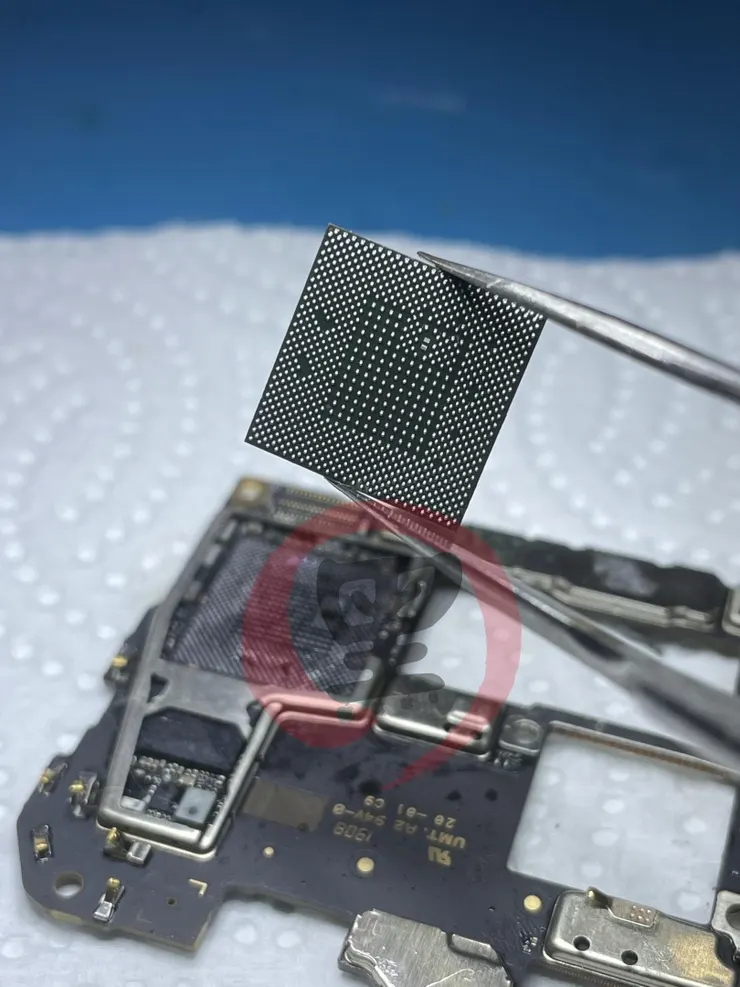

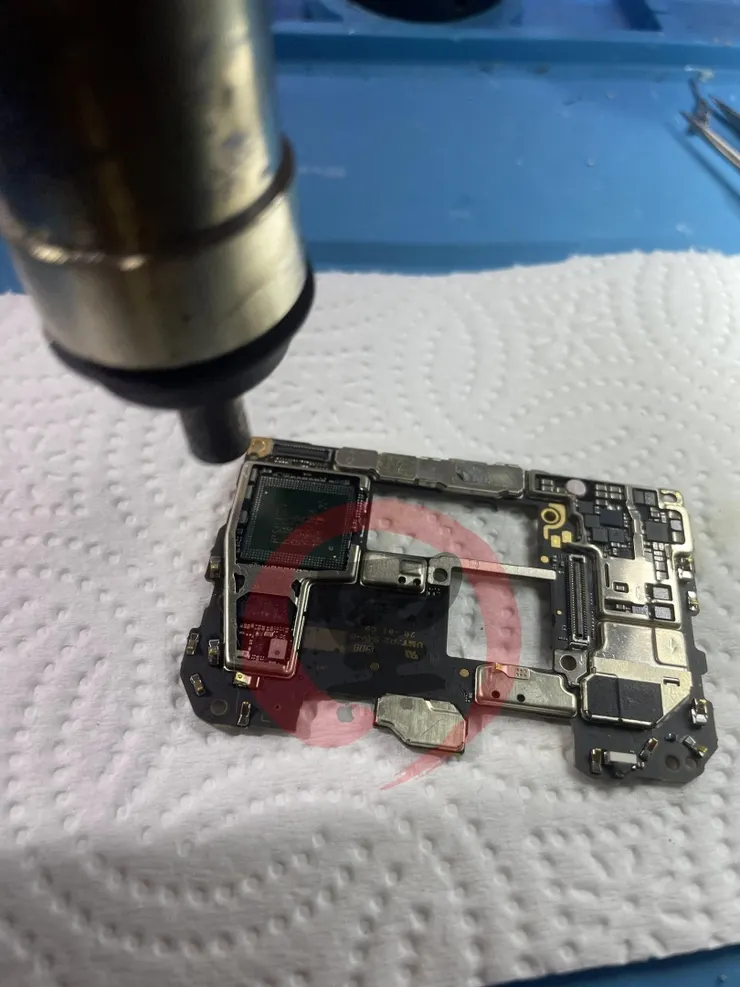

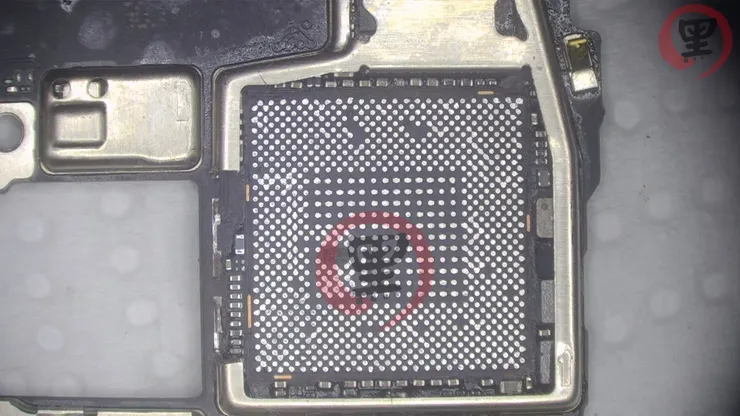

跟預計的差不多，是 980 的上層，也就是 RAM 引起的，為了避免其它問題，包含下層都一併拆了，並且植好錫
下層的部份掉了幾個 NC ，就直接無視回焊處理器
最後換一顆良好的 RAM

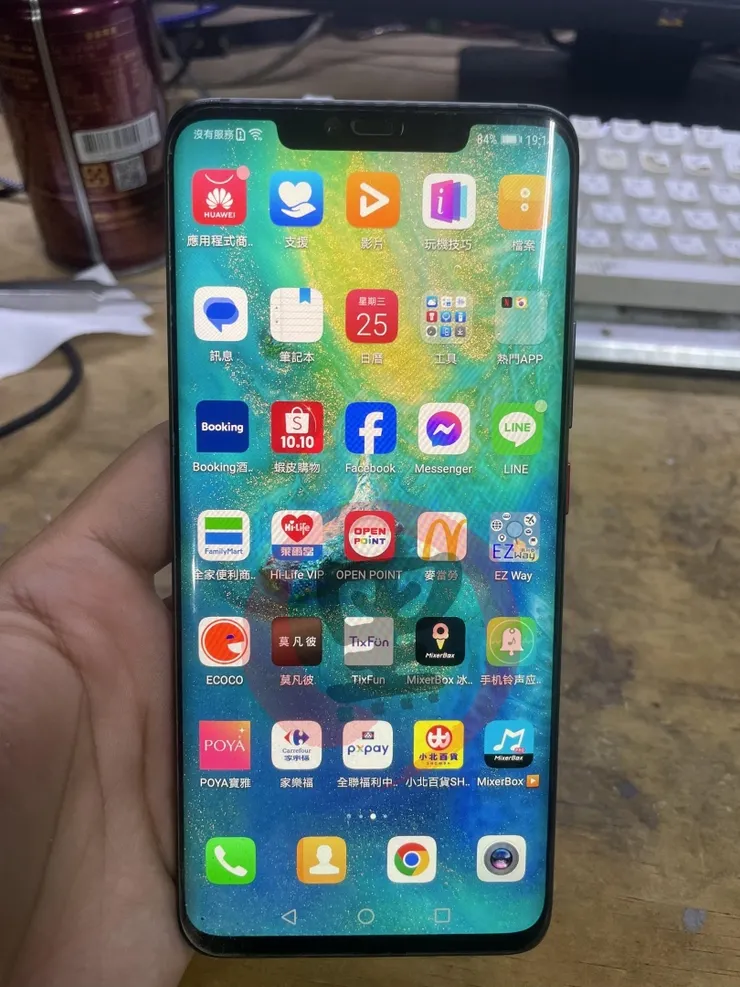

不過現在沒辦法打電話，雖然有基頻，但沒有射頻放大器，客戶主張救數據即可，所以這樣就足夠交機了，保資料救援，自己動手，豐衣足食！
