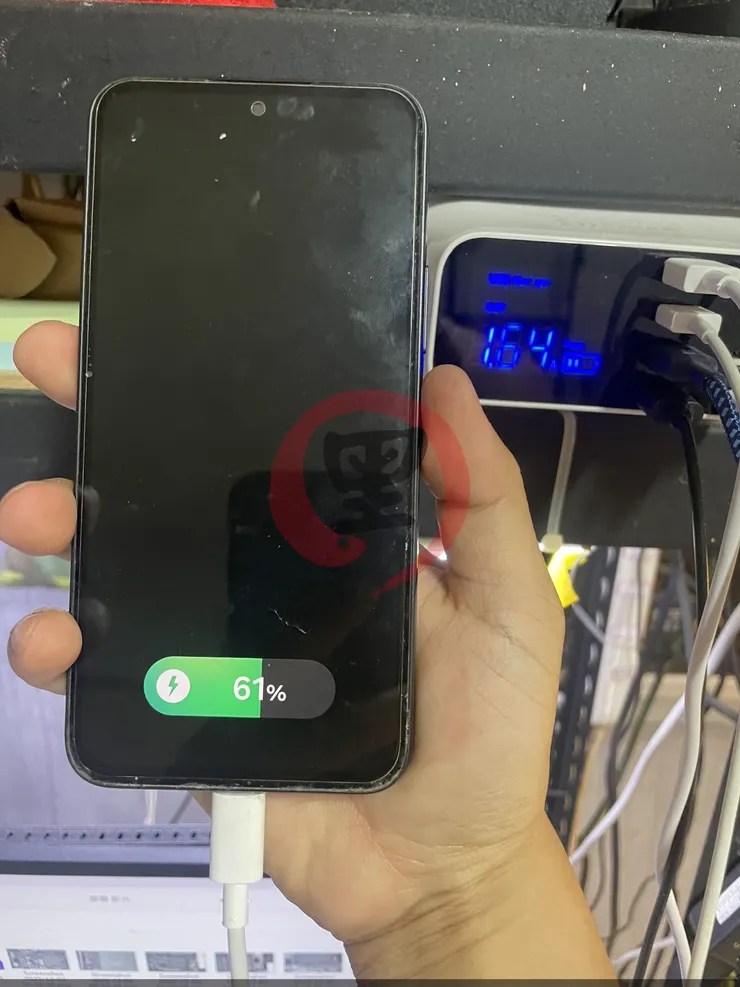

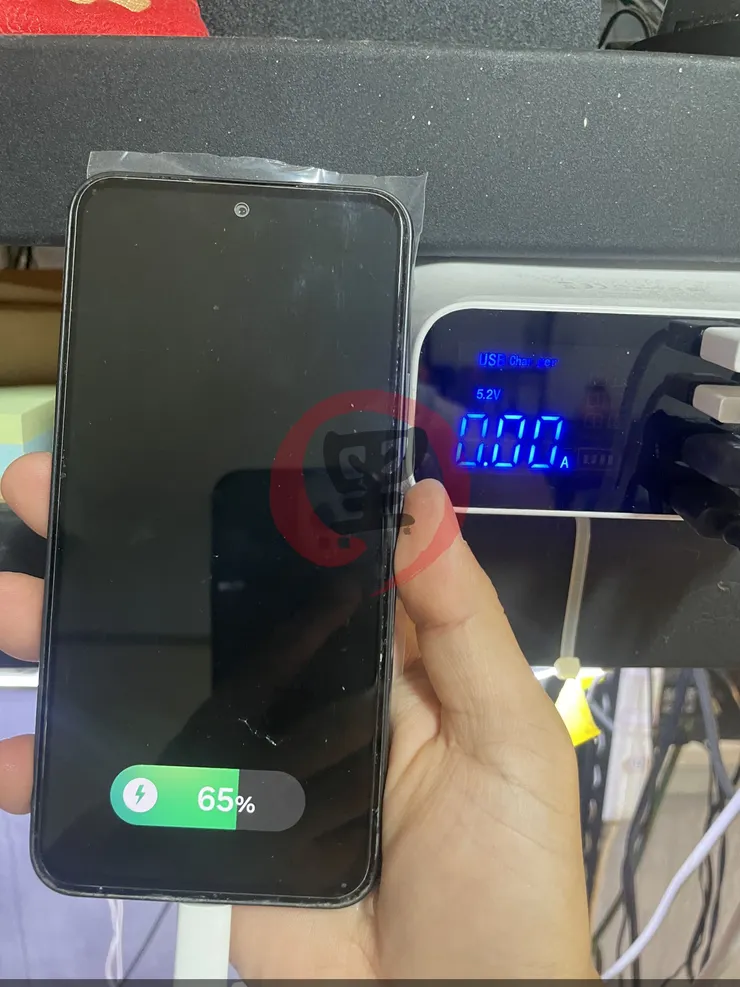

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Samsung A546E 無法充電，上充電線後，有電壓但沒有電流，也會出現識別充電的符號，能開機。

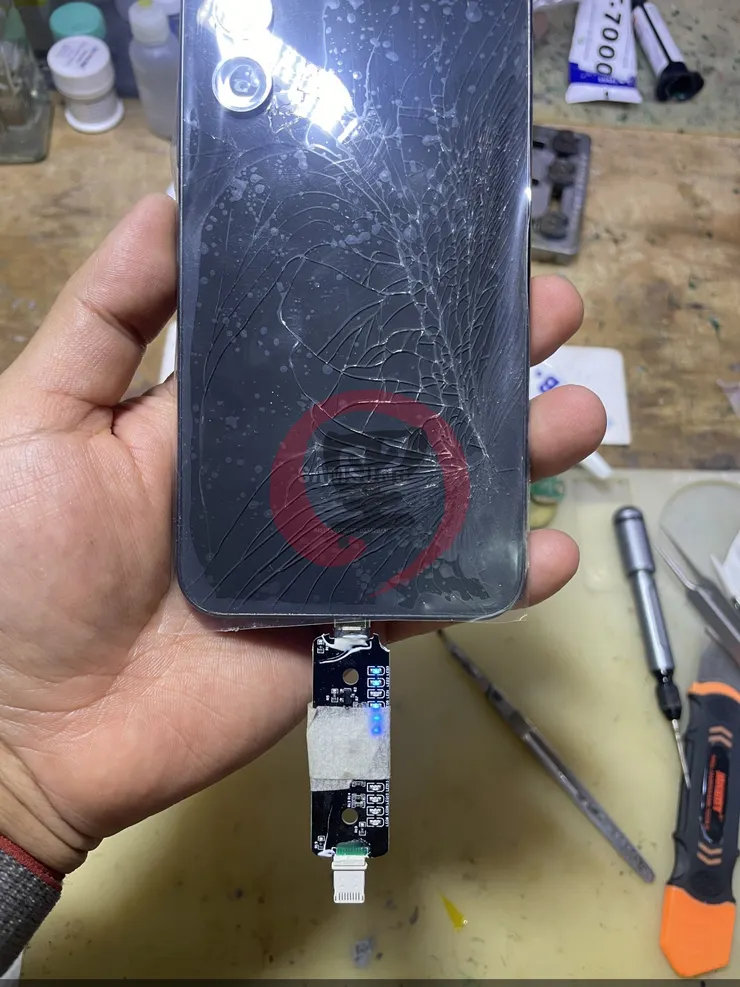

測了一下外接的 TYPE-C 檢測，尾插本體沒有太大問題

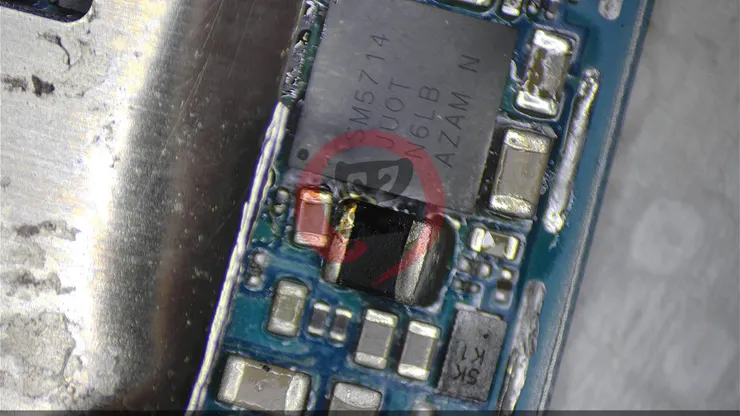

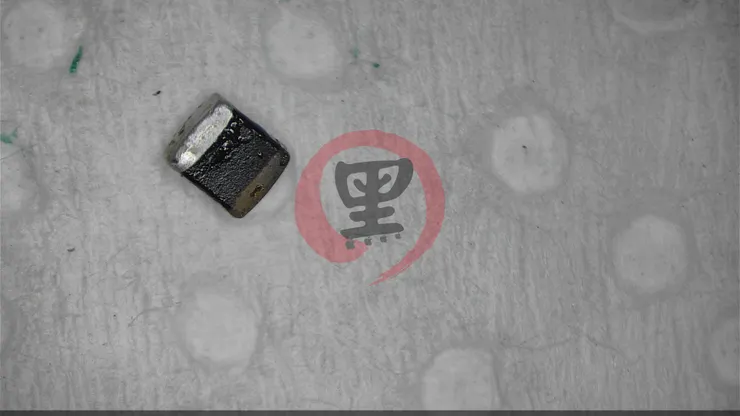

其實這台的問題，蠻有趣的，它的故障其實很明顯，這裡看到的 SM5714 充電晶片燒焦，旁邊電感跟電容都己經燒到歪頭了

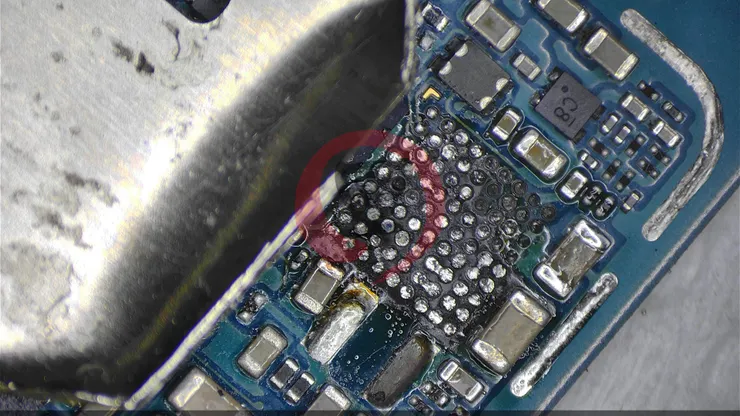

我將充電晶片卸下後，能瞧見整個主板都成焦黑，但我如果跟你說，故障與這裡無關，你信嗎？
三星在 A54 5G 的機款還有不少，這台是 A546E 跟其它幾個版型，也有些差異，但沒有 PCB 也沒有元件分佈圖，但有電路圖可以用，就是修起來有點麻煩，因為不知道實際零件位置，我花了一點時間整理了這個故障

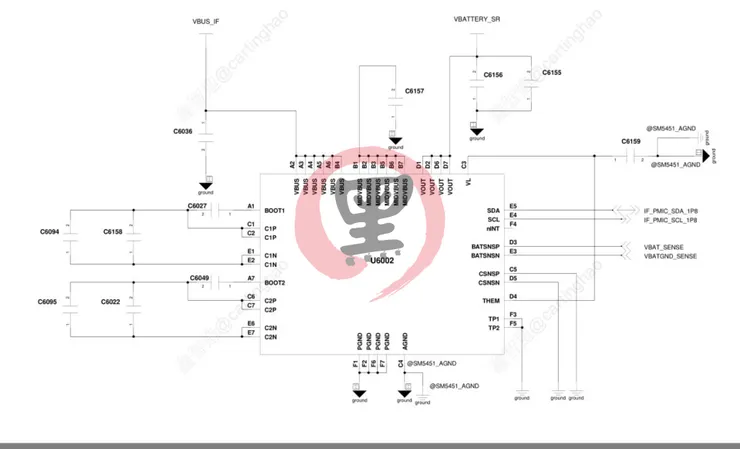

因為這個電路實際是參與開機的，但爆成這個樣子，能開機不能充電，實屬有點奇怪，我後來看了下這台充電結構，有兩組充電，一個是標準充電，就是炸爛的那顆，有參與開機，跟另一顆（目前電路圖這個），這個充電電路是走懸浮電容，也可以叫飛跨電容，是負責大電流的部份，通俗一點的叫法就是【快充晶片】，這個快充與標準充電，本身都是並連狀態，當啟動快充時，飛跨電容會有較大的電流。

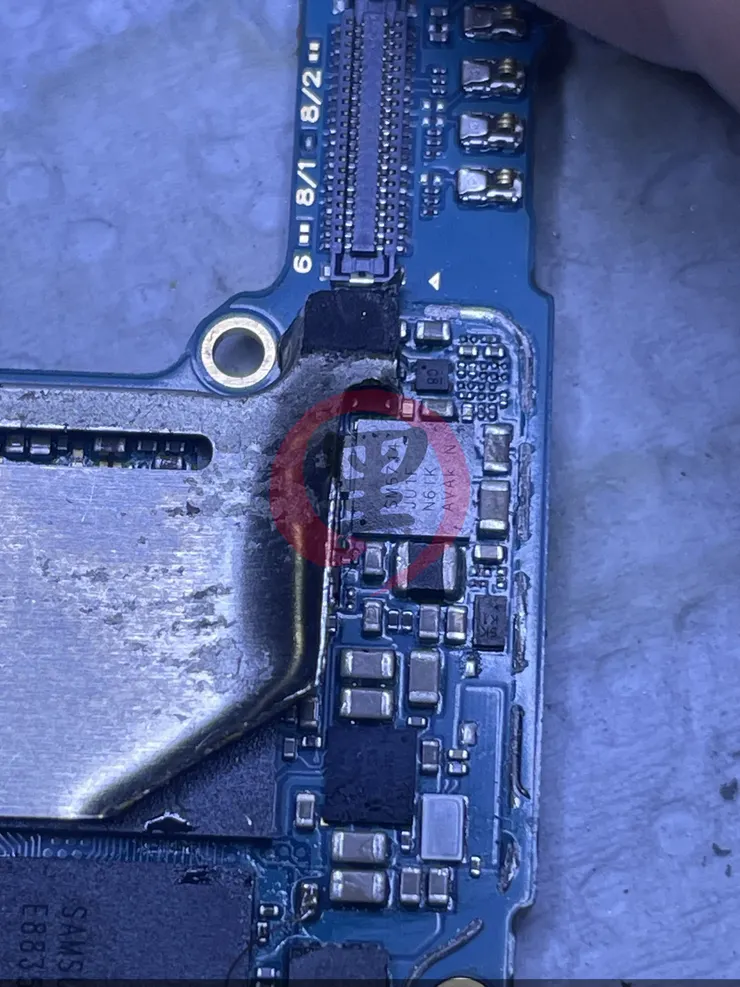

現在圖中最上面那顆 SM5714 就是標準充電，在下來中央那顆就是快充晶片，在下去一點還有一個 OVP 保護管，其實它的故障，是因為快充，正常來說快充不會直接影響標準充電，但如果設計上的問題，在快充與標準充電頻繁切換，己經累積起來的這個能量（電流），造成回流就有可能造成現在的問題，可以回到前面燒焦那張圖看，整體來說燒焦的位置，都是在左側，也就是快充與標準的中間處，而開機會用到的電路在右半邊沒事。
雖然本身有設計 OVP 電路，但這個 OVP 電路是設計在，這兩者之前的，而且嚴格來說，充電與快充本身沒有損壞，是因為不曉得什麼原因，反覆切換快充，這個概念就像是在開關電路，反覆能量疊加後，突然斷掉或放手，但能量總要有一個缺口釋放對吧，而釋放的能量，超出了原本標準充電的預設值，其實我猜最有可能就是【誘騙快充】引起的，不過好險，它其實沒壞，它就是【線路電流太大燒到焦了】，完美修復，自己動手，豐衣足食！
