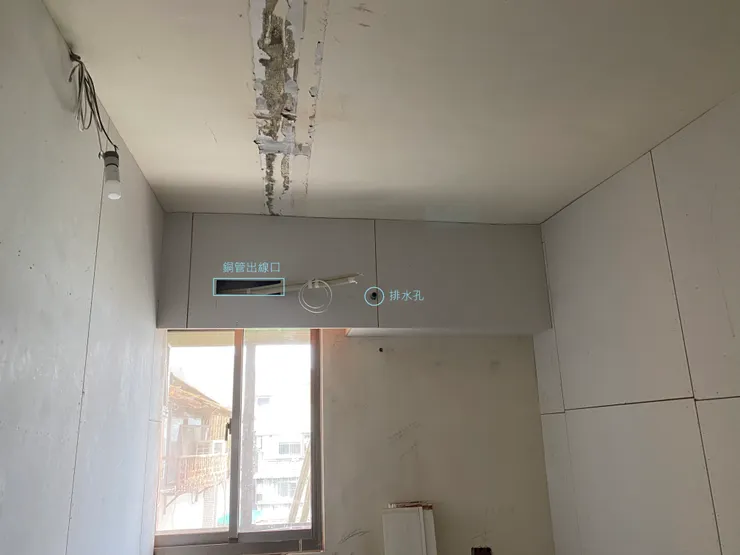

冷氣進場放樣，就是把冷氣室內機位置確認下來，把室內機的尺寸跟吊掛位置、排水位置、銅管出口位置標註好，這樣水電就會知道怎麼配置排水給冷氣做銜接了。 木工也就知道怎麼包覆了。 所以請消費者如果自己找冷氣廠商，請他們務必提早過來放樣確認。

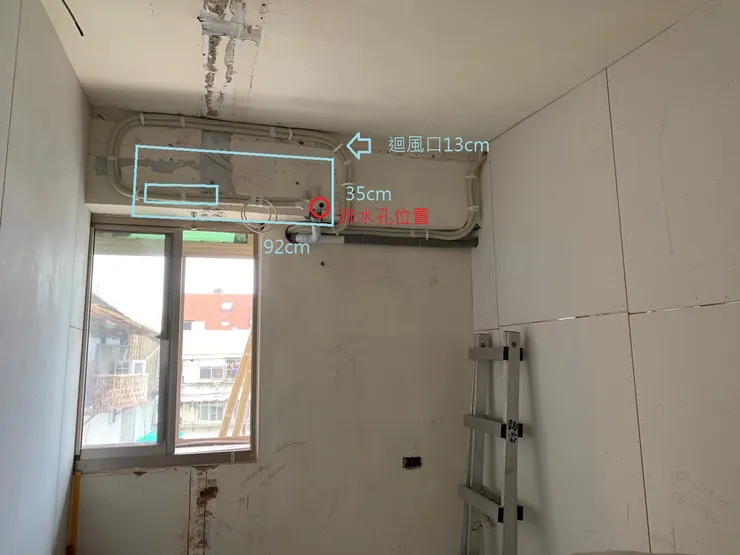

原理說明，影響冷氣吊掛的因素主要有兩個，一個是機型的大小，一個是排水管。比如說上圖，室內機尺寸92*35cm，他的上方要6-10cm的迴風口。 接著，就是排水管可以配置的位置，他會決定室內機可以吊掛的起始高度。
比如說排水高度是200cm ，那麼室內機吊掛的位置就是下緣約是192cm，上緣是227cm，室內機上方天花板高度233-237cm。 上下圖是一個滿順利的案子，各位可以看到天花板距離主機上方至少還有13cm。 最後完成吊掛的時候，天花板也不會有凹洞影響美觀。
冷氣工程

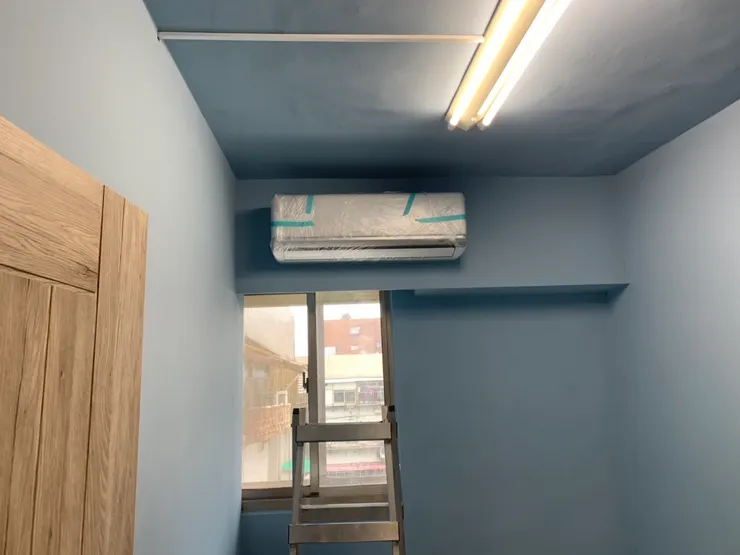

冷氣吊掛完成。迴風口空間充足，天花板不用往上凹進去。 此外，也在此強調，冷氣吊掛後，要做好保護。 因為後續還有水電收尾、地板施工、清潔...等工項，容易產生灰塵跑入室內機，所以記得要求廠商測試完畢後，要保護好，等細清的時候再拆掉。
冷氣工程
這個案例就是冷氣吊掛的高度不能太低，導致迴風口不足，可以看到主機超過天花板完成面了。 這時候我們會需要做迴風口
冷氣工程需要確認的項目

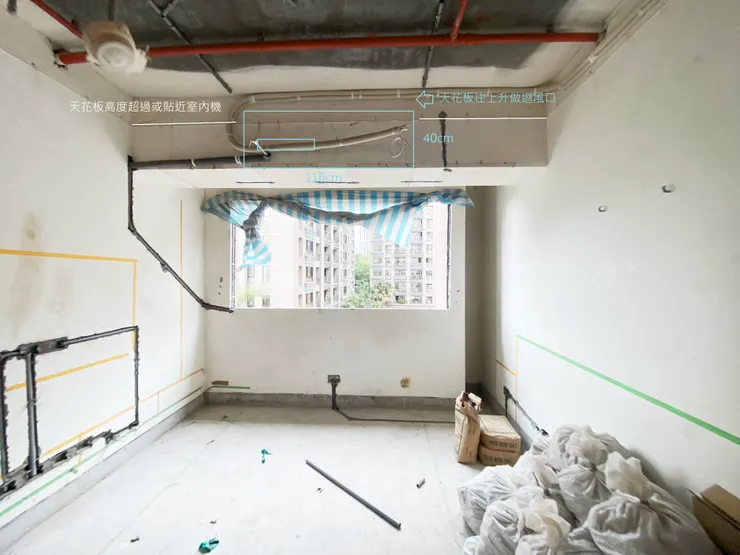

如下圖，可以看到天花板上方多了一個70*120*10cm的上升方格，這就是上升給冷氣做迴風的空間
冷氣工程需要確認的項目

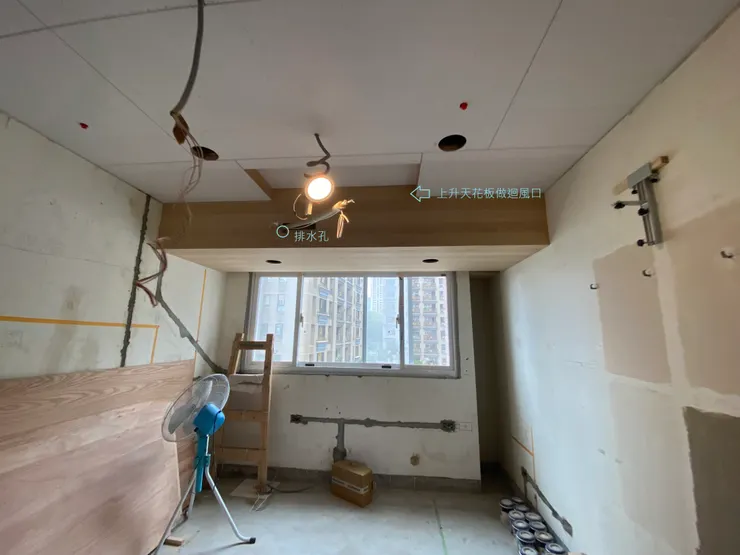

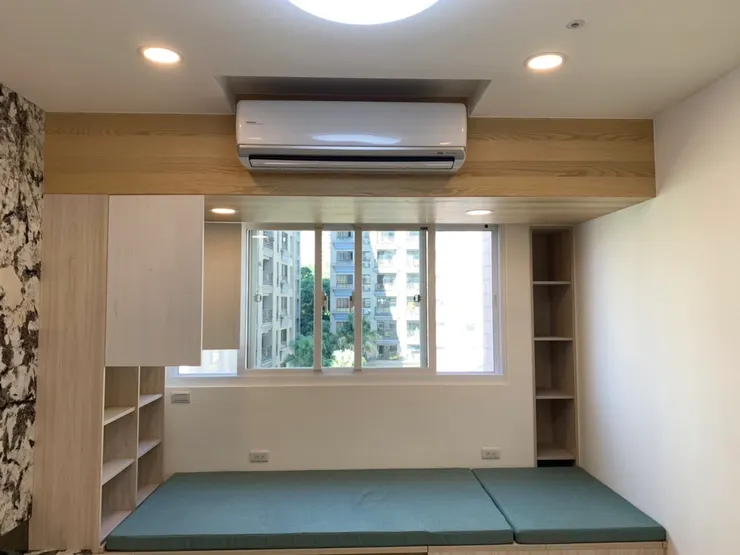

吊掛後，可以看到上方有個方孔。 相對比較不美觀。 但比較新的建案，幾乎都有這樣的狀況，很難天花板是平的過去。
冷氣工程需要確認的項目
因為新屋的主機都有規劃位置，銅管也都有規劃穿樑孔，問題不大。 所以我們以下主要討論中古屋、舊屋為主。首先我們討論主機吊掛位置。其實大家只要到街上走一走就知道吊掛的方式了。

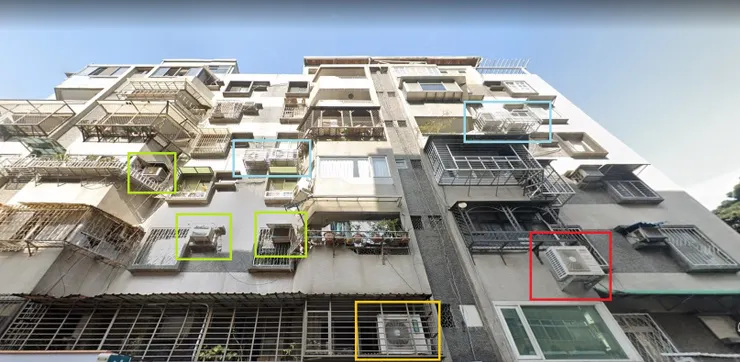

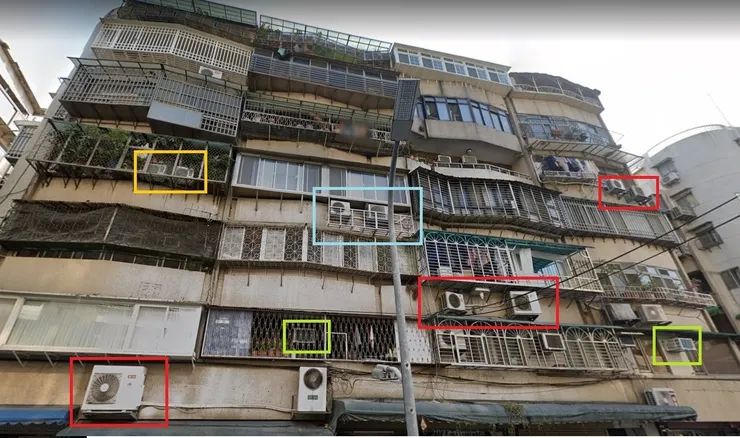

如下圖，綠色框代表原始建築附加的窗型冷氣。 紅色是冷氣直接放在冷氣腳架上，有懸空在一旁的，也有放在凸窗下的。 黃色是放置在凸窗上或是陽台區內。 藍色是我們要鼓勵的，他做不銹鋼鐵架，然後，冷氣主機在放在三腳架上。有了不銹鋼籃，冷氣師傅可以踩踏在上面，無論維修或是安裝都是會安全得多。
分離式主機怎麼放置，上述這幾種方式都有人採用。一般來說，客人比較在意的是主機會不會擋到窗戶，往外看到主機會不好看。
基本上，如果希望不要看到主機，有兩種做法，一種是把主機往外牆安裝，一種是把主機往下放低於女兒牆。 常見的做法是放低於女兒牆，基於主機可以放得更低，以及安全的關係，我們會建議做冷氣架。

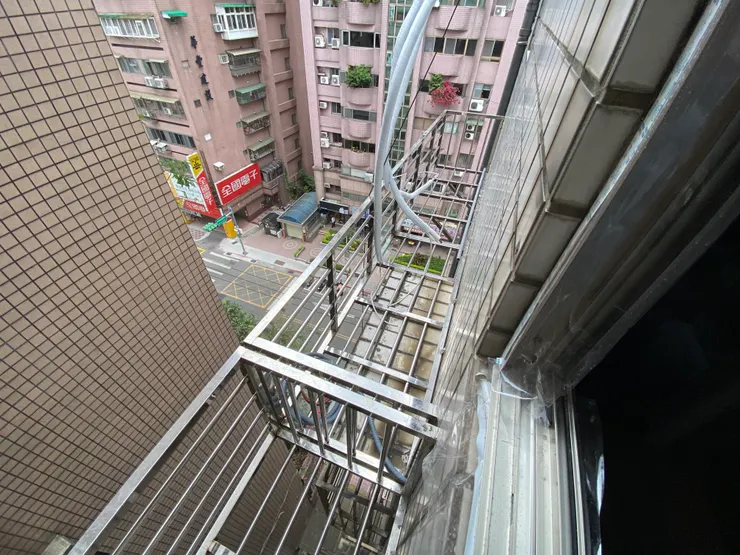

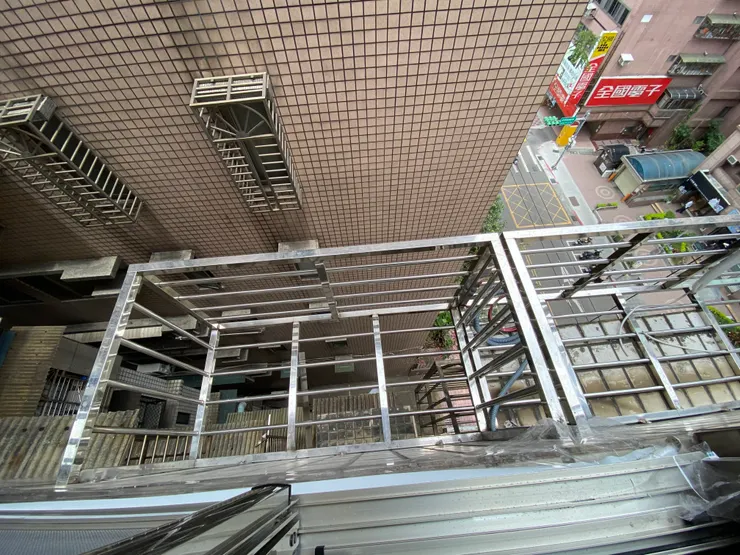

冷氣工程需要確認的項目：不鏽鋼鐵架

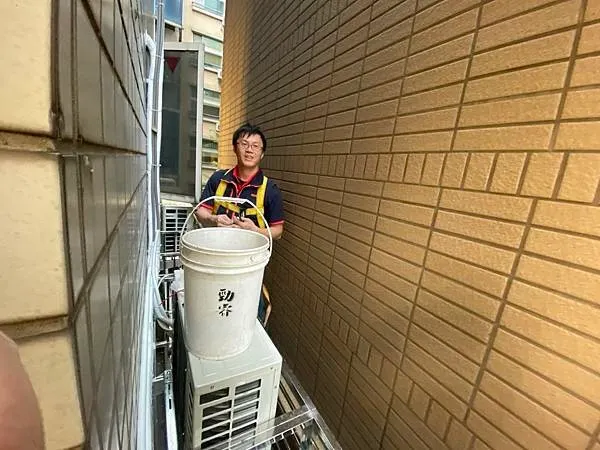

冷氣師傅可以踩在上面，勾著安全繩作業。這樣就安全多了，施工效率也會比較好

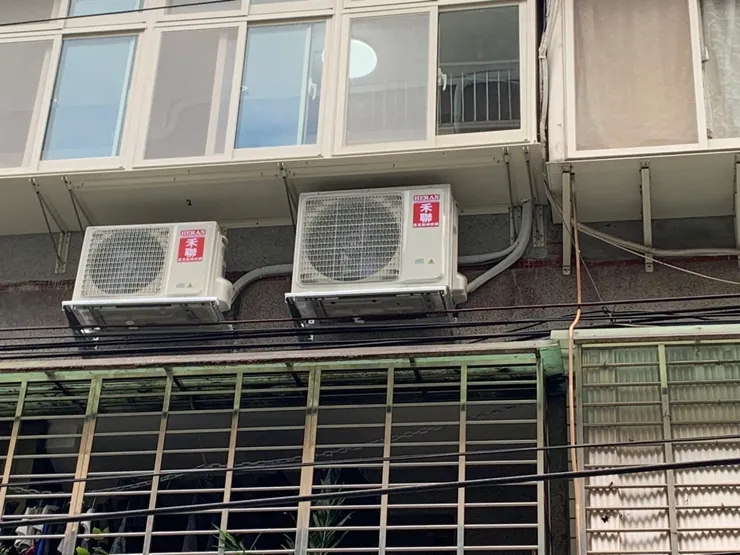

如果有預算考量，冷氣主機也比較小的話，還是可以直接吊掛的。 如下圖所示
冷氣工程需要確認的項目：不用鐵架(不建議)

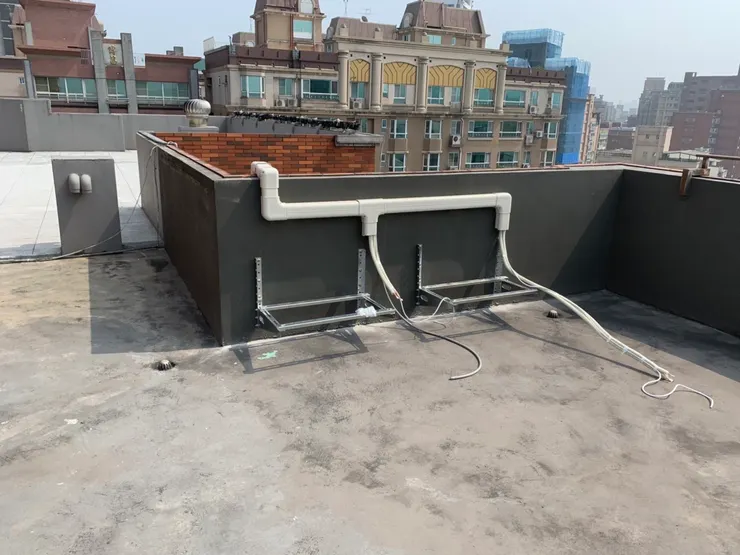

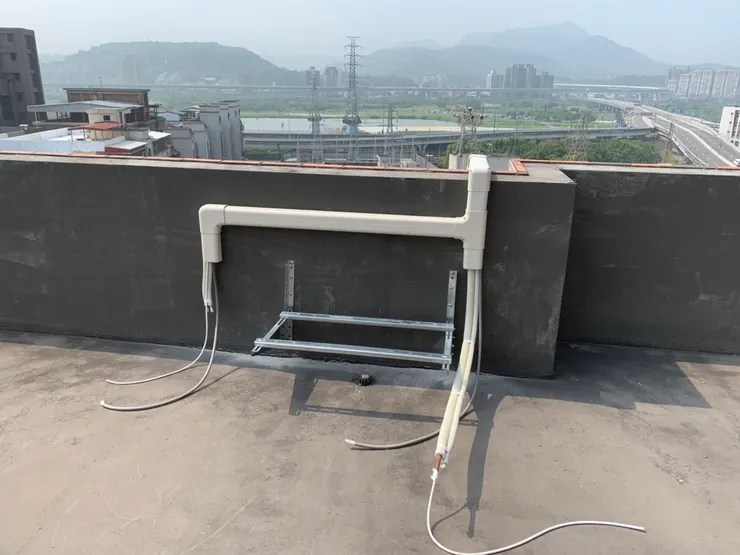

也有比較特殊的吊掛位置，比如說頂樓。不得不說，這是住頂樓的優勢，在吊掛冷氣上，跟處理冷氣排水上，都是簡單得多。
參考文章：冷氣銅管沒有管槽保護，容易造成毀損漏冷媒 。冷氣管槽是否需要? 只要外露在外面的銅管，都建議安裝管槽保護。如下圖。

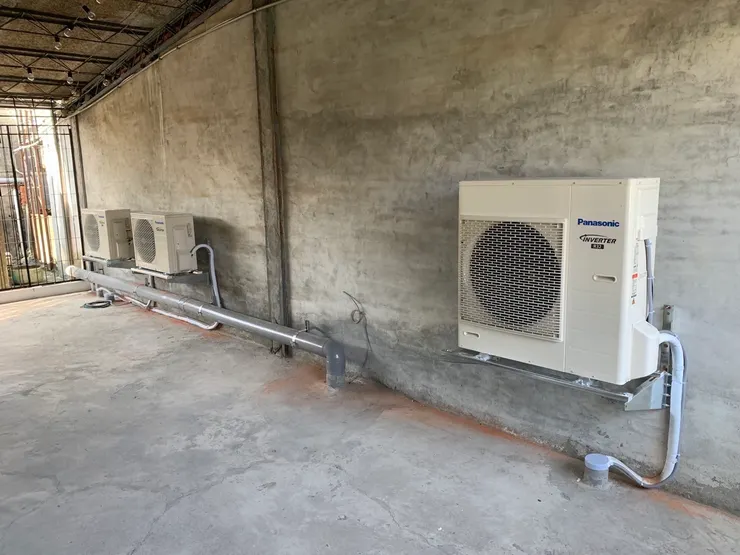

可以不用的原因，主機就在室內有保護。 像這個案例，頂樓鐵皮屋就是最好的遮蔽保護，所以不用特別用管槽。

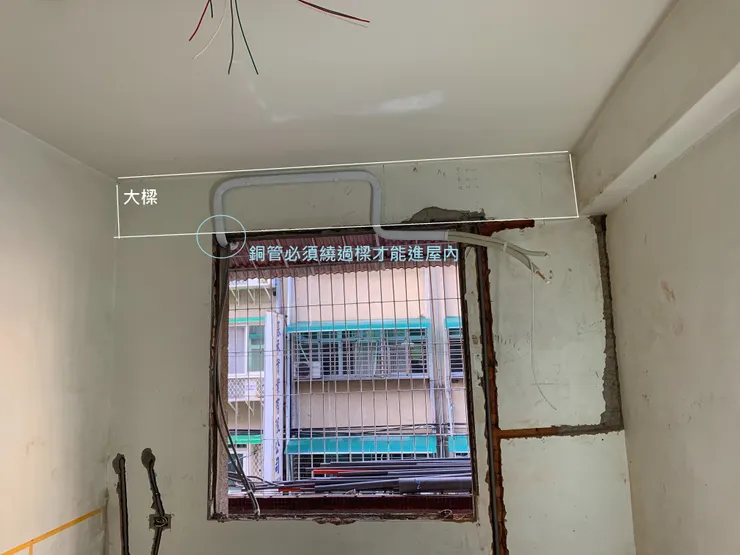

接著來說銅管的配置。 新建案都會有穿樑孔，所以冷氣銅管怎麼進來，這個問題不大。老房子問題會比較多，我們主要探討的還是老房子，首先從公寓老屋討論。基本上，冷氣都需要過樑，才能進到屋內。下圖我們可以看到銅管從陽台過樑進入室內

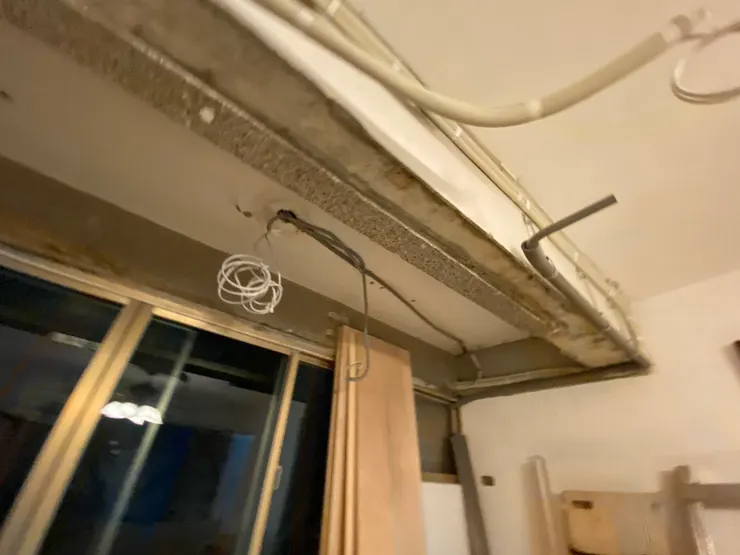

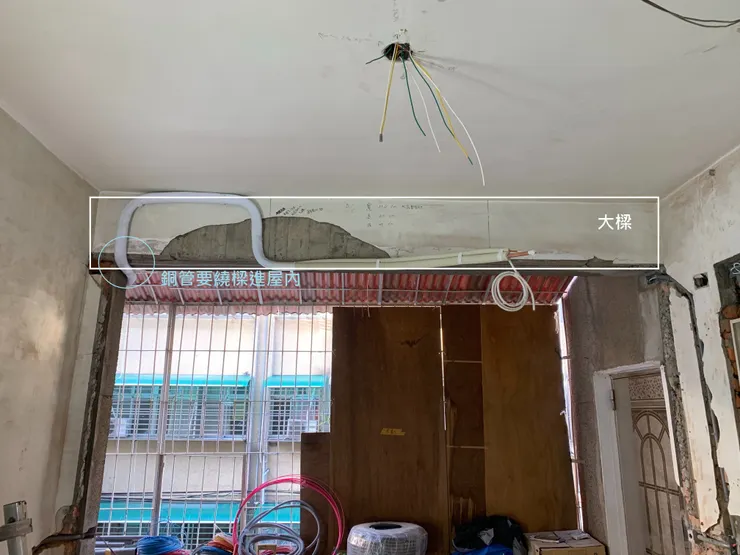

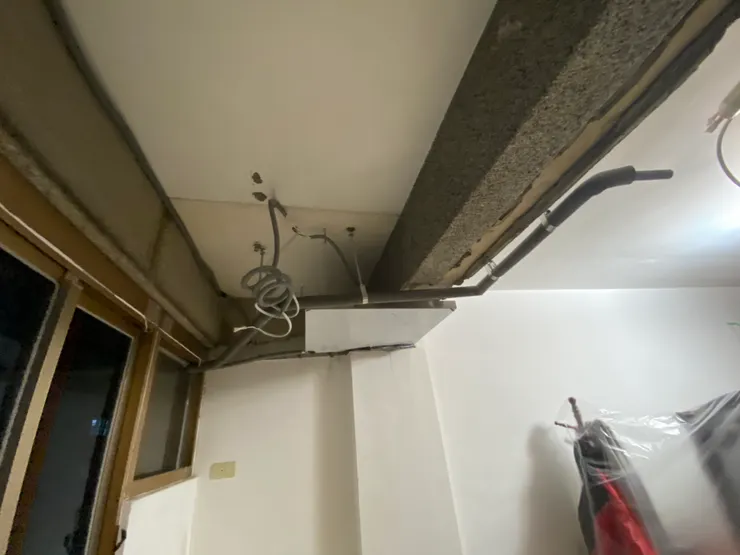

室內的狀況，我們會看到銅管要過樑才能進到屋內。 這種過樑方式主要有機個方式，第一種情況，鋁窗有做更新，這時候我們會把鋁窗往下降低10cm的空間給銅管進來
冷氣工程需要客人確認的事項
冷氣工程需要客人確認的事項

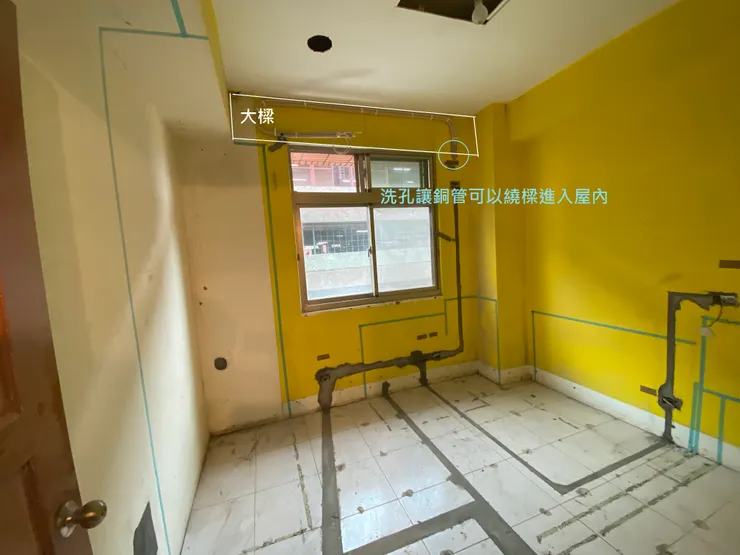

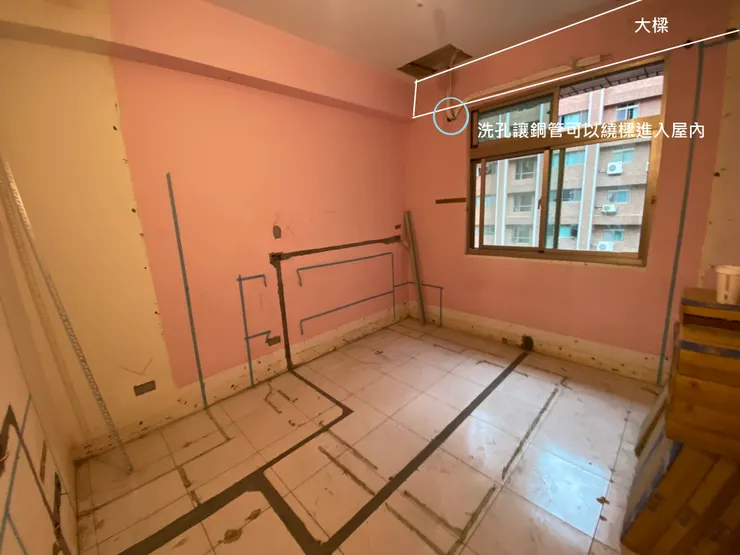

第二種狀況是鋁窗沒有更新。這時候，我們會在側牆洗孔，讓銅管可以繞樑進入屋內。
冷氣工程需要客人確認的事項
冷氣工程需要客人確認的事項

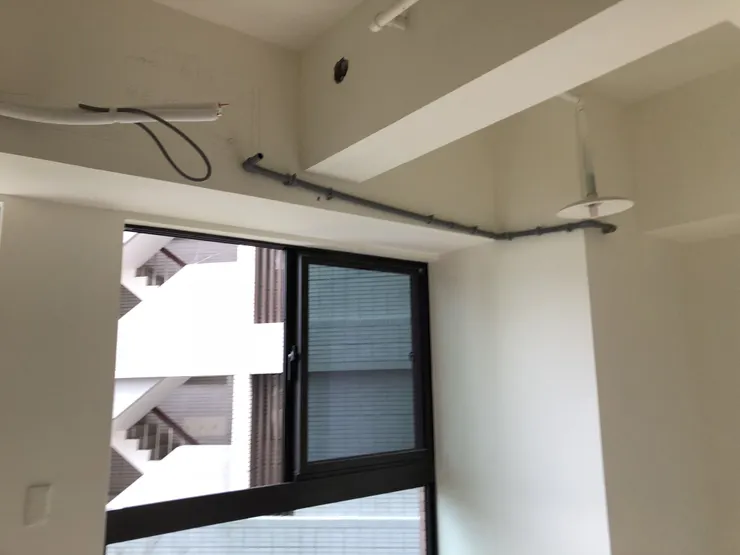

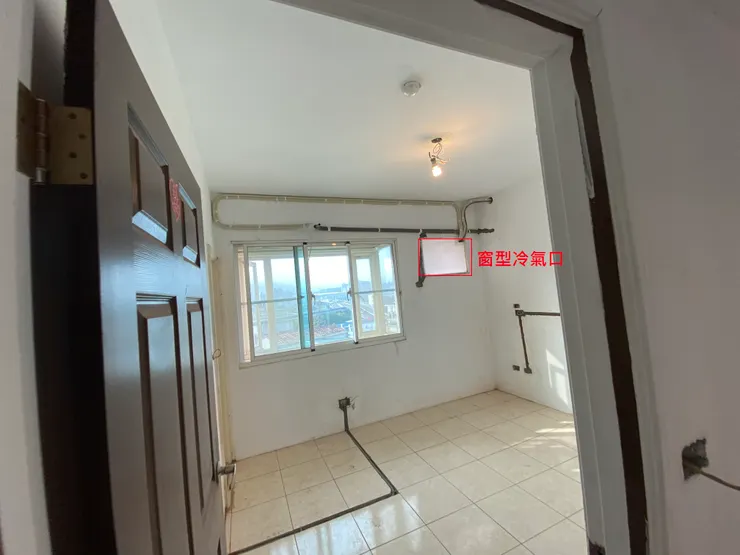

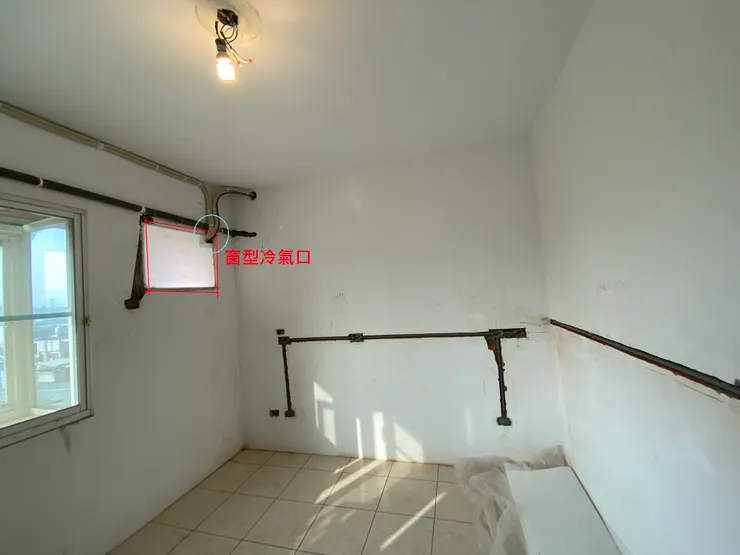

第三種狀況是直接從窗型冷氣口進來。
冷氣工程需要客人確認的事項
冷氣工程需要客人確認的事項
最後我們討論冷氣排水問題，現在大多使用分離式冷氣，室內機會需要排水，如果是使用冷暖型號的，主機也需要排水。但15年以上的房子，大多數沒有為分離式冷氣預留室內機的排水，更別說預留冷氣室外主機的排水了。因此，配接出排水給冷氣使用，往往是水電須要想辦法克服的一大問題。
我們先看新屋的狀況。新房子都會留室內機排水給冷氣，所以相對容易配置。
冷氣銅管直接從窗型冷氣口進來
接著我們再來看老房子的狀況。

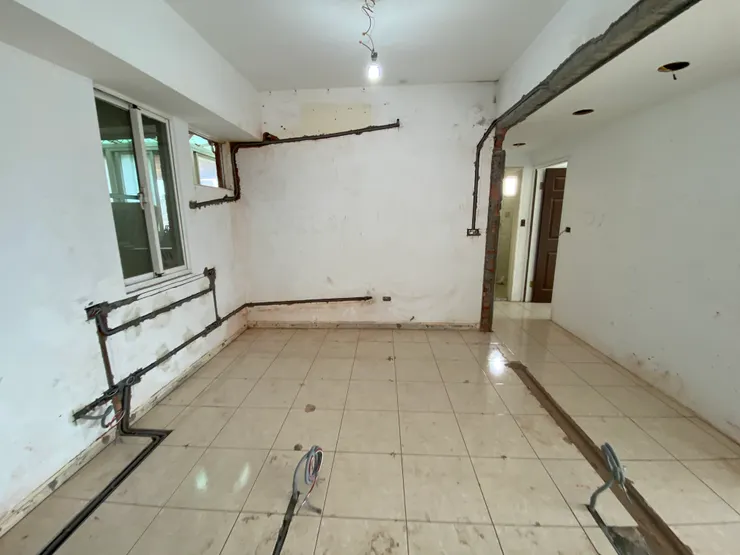

第一種處理排水的作法，把排水往外做出去，然後，再把排水作到一樓排水溝或是接到汙水排水管。 或是直接排到樓下雨遮或是公共區去。如下圖所示，可以看到排水管往外接出去的狀況。
第二種做法。 把排水接到窗型冷氣排水的位置
新北市蘆洲舊屋簡易翻修_水電工程完成 (9).JPG

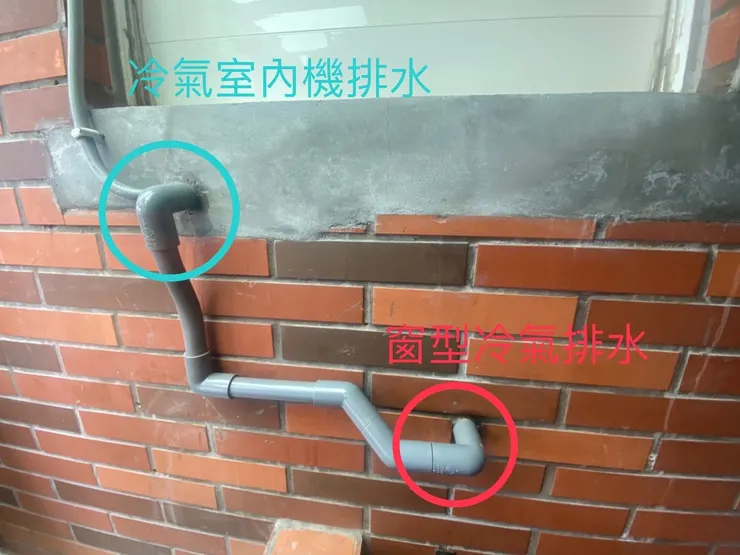

室內機排水接外面的窗型冷氣排水
室內機排水接外面的窗型冷氣排水

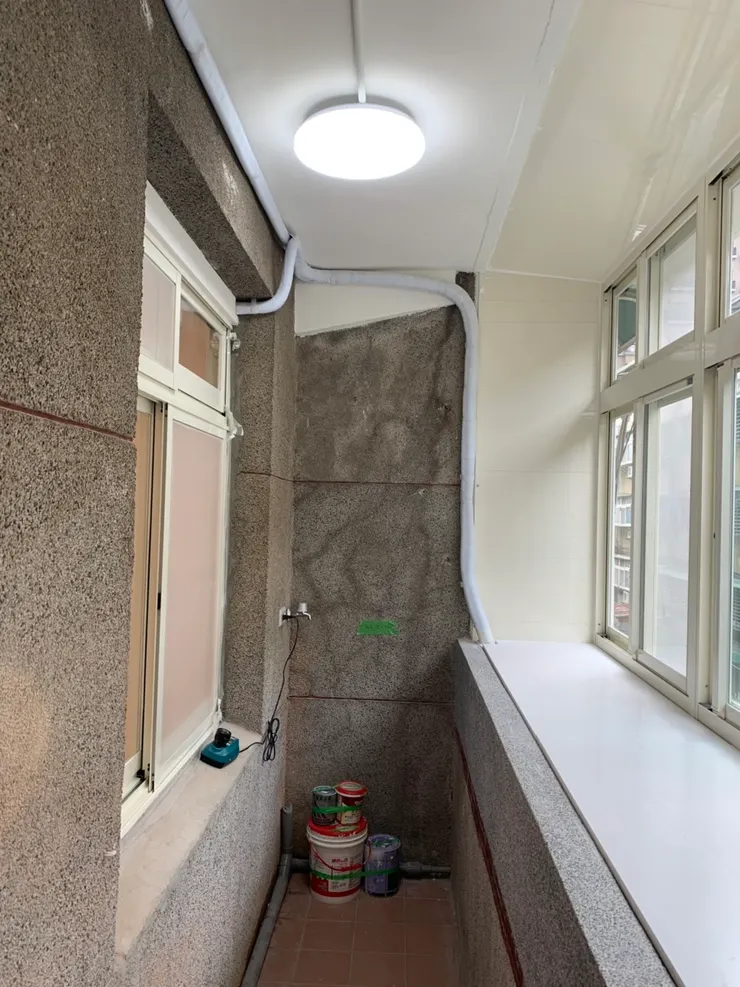

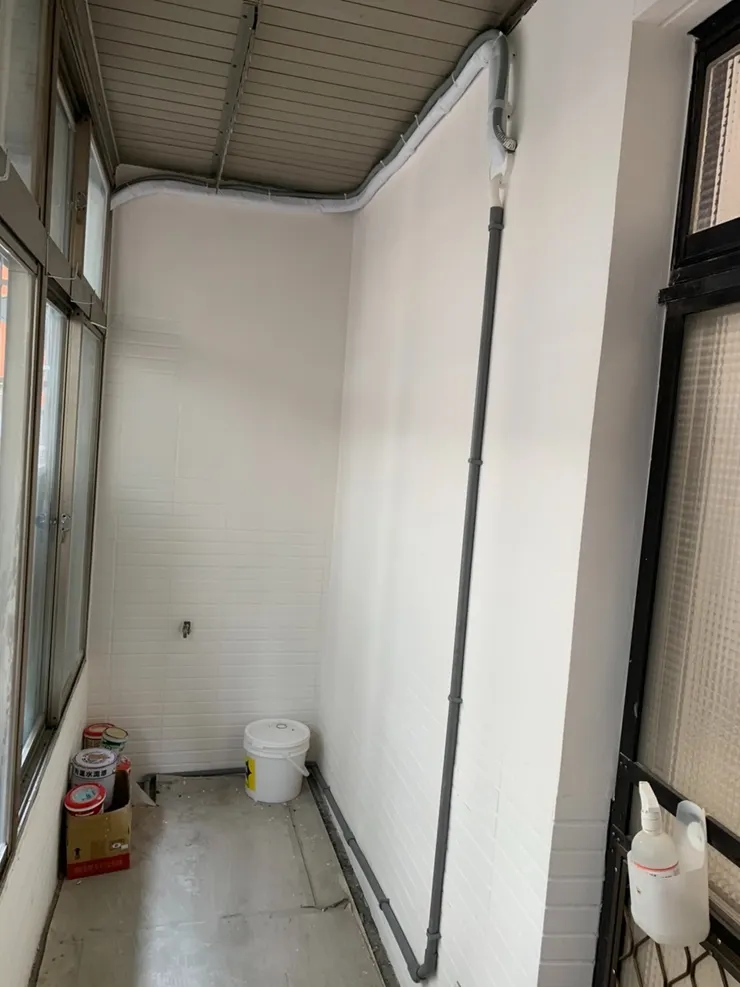

第三種作法：冷氣排水接到陽台的排水管，走明管的方式
冷氣排水接到陽台的排水管，走明管的方式

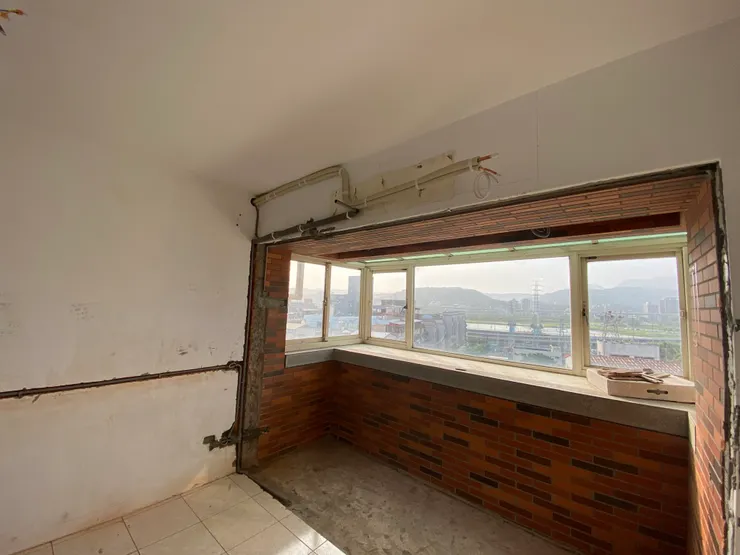

第四種做法。陽台地板有重做的話，我們就可以把排水接到陽台的排水管，走暗管的方式。如下圖案例一
陽台地板有重做的話，我們就可以把排水接到陽台的排水管

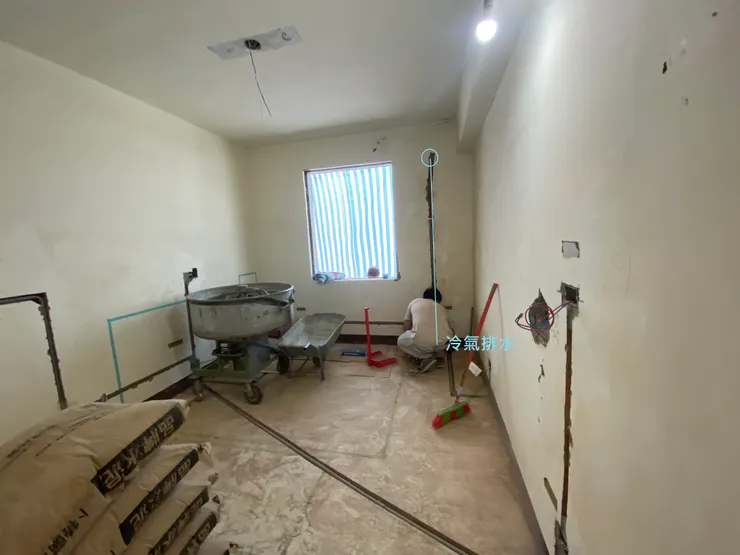

如下圖案例二：室內排水往前陽台排水
室內排水往前陽台排水

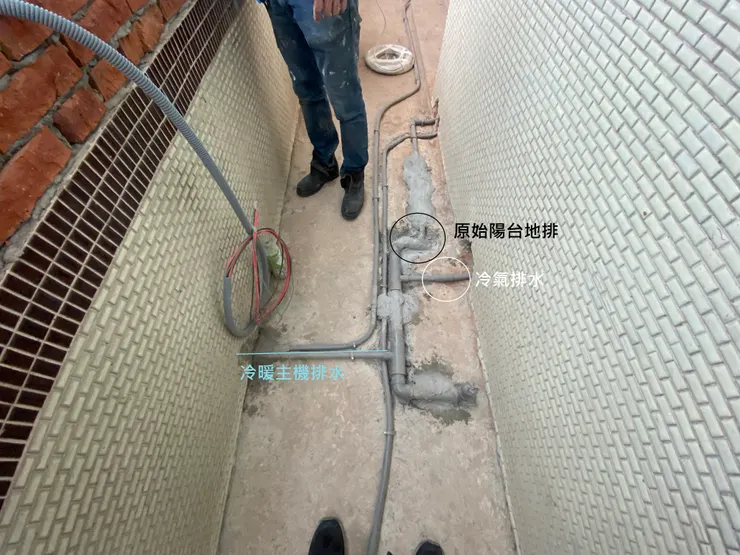

上圖室內機排水接到陽台排水管，同時往外接一支排水給冷暖主機使用。
室內機排水接到陽台排水管

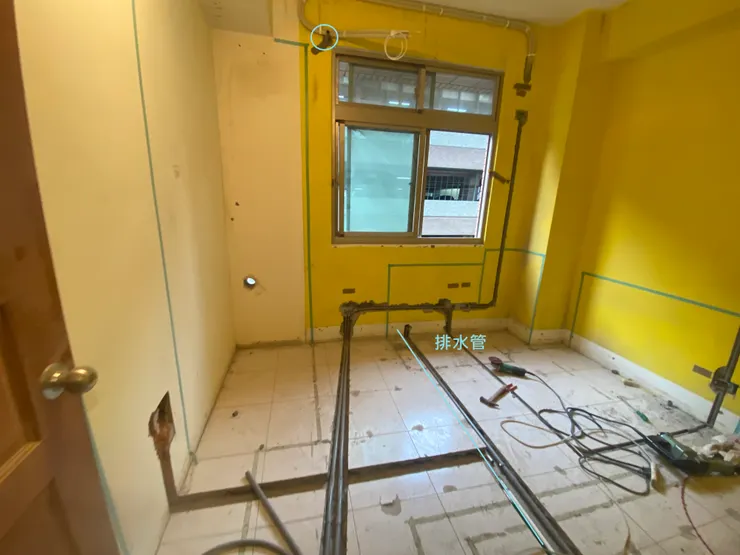

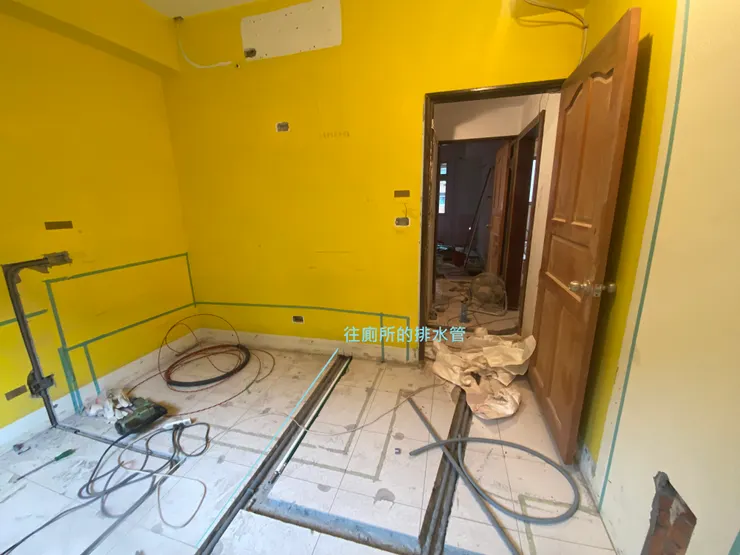

第五種做法。排水通往廁所或是廚房的方式。這個案例是通往廁所排水，這一支排水接到外牆，同時給冷暖主機排水使用，也給室內機排水使用。
最後要註記一件事情，冷氣排水管要接陽台、廁所、廚房的排水管之前，一定要確認該排水管是否會臭，這點很重要，不然，你的冷氣會吹臭氣出來。 所以千萬要注意這一點。
排水通往廁所或是廚房的方式
排水通往廁所或是廚房的方式
最後補充，關於分離式冷氣主機安裝的規範。冷氣師傅墜樓重傷、死亡的工安不斷，近來針對主機安裝，有規範出來了。冷氣安裝維修作業安全指引

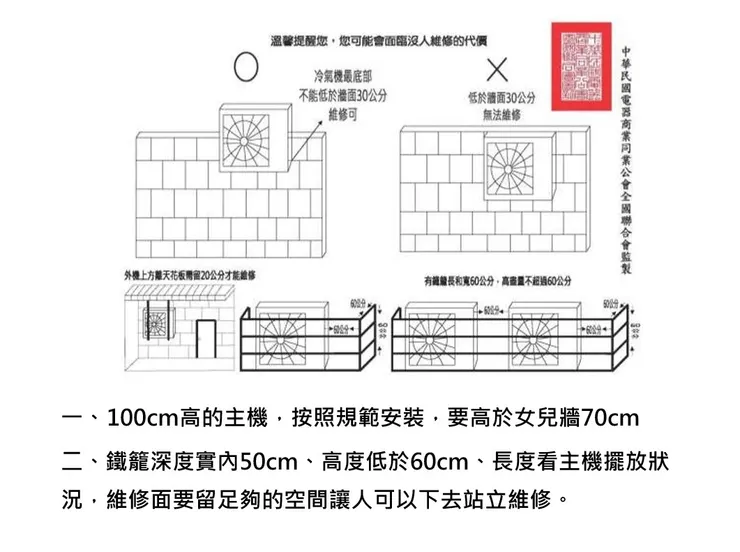

冷氣主機與鐵架鐵籠的規範
幾個主機吊掛，大家比較在意的問題，我這邊統一回答。
問題一：分離式冷氣主機吊掛在外牆，可以不做鐵籠(鐵架)嗎?
答：不行。施工危險。 未來維修也危險，現在原廠維修師傅，只要沒有鐵籠的安全措施，會直接拒絕外出修理。
問題二：分離式冷氣主機可以低於女兒牆嗎? 不想要主機遮蔽窗戶
答：規範是不行的。 但這點規範，我比較彈性看待，我比較在意的是鐵籠有沒有做，有的話，儘量壓低主機，雖會增加維修難度，但安全無虞下，維修麻煩一點，還是可以容忍的。 比如說，把鐵籠做長一點，讓師傅好下去，施工空間寬大一點。
彙整冷氣工程需要確認的資訊給大家，希望對大家有所幫助。感謝。
