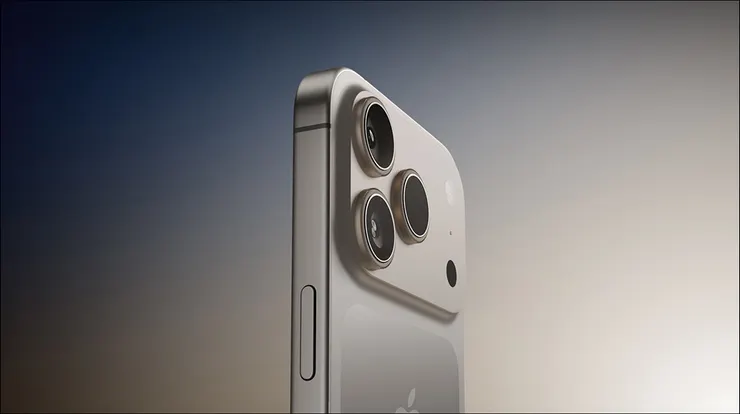

iphone17pro導入均溫板
為什麼手機需要更好的散熱？
隨著手機晶片效能的飛速提升，如最新的 A19 系列仿生晶片，其所產生的熱量也隨之增加。當熱量無法有效排出時，手機會進入 熱節流（Thermal Throttling） 狀態。這會導致：
- 效能下降： 晶片為保護自身而降低運行頻率，造成遊戲卡頓、應用程式反應變慢。
- 電池壽命縮短： 高溫會加速電池老化，影響電池續航力。
- 用戶體驗不佳： 手機外殼燙手，影響握持手感。
什麼是均溫板？均溫板散熱原理大公開

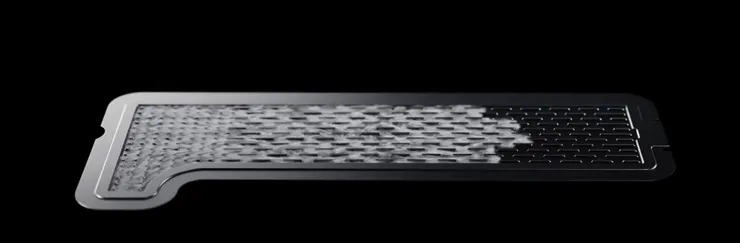

均溫板在iphone17內部透過水蒸發導熱
均溫板 是一種高效能的散熱解決方案，其工作原理類似熱導管，但散熱效率更高。它由一個內含少量液體（通常是純水）的扁平腔體構成。其核心運作步驟如下：
- 吸熱蒸發： 當手機晶片（熱源）產生熱量時，均溫板內腔的液體會迅速吸收熱量並蒸發成氣體。
- 快速傳導： 氣體在均溫板的內部空間中，以極快的速度向四面八方擴散，將熱量均勻地傳導至整個板體。
- 放熱冷凝： 當氣體接觸到較冷的內壁（與手機外殼接觸的部分）時，會將熱量釋放出去，重新冷凝成液體。
- 回流循環： 透過毛細結構（Wick Structure）的引導，液體會再次回流到熱源處，形成一個持續不斷的熱循環，從而達到快速且均勻散熱的效果。
均溫板 vs. 熱導管： 相比於單向傳導的熱導管，均溫板的二維（2D）傳導特性，使其能更有效地處理大面積的熱源，散熱效率可提升 1.5 到 3 倍。
為什麼均溫板導熱效果比單純的金屬散熱快?
1. 單純的金屬散熱
單純的金屬散熱片（例如銅塊或鋁塊）的導熱方式主要依賴於 固體熱傳導（Conduction）。
- 原理： 當熱源（例如晶片）發熱時，熱量會透過金屬原子的振動，從高溫區（熱源接觸點）逐層向低溫區傳遞。
- 熱傳導速度： 這種傳導方式的速度取決於金屬本身的導熱係數（Thermal Conductivity），雖然銅和鋁的導熱係數很高，但熱量傳遞仍然是一個相對緩慢的過程。熱量從熱源傳導到散熱片的末端，再散發到空氣中，需要花費一定的時間。
- 結果： 熱源附近的金屬區域會迅速升溫，而遠離熱源的區域升溫較慢，導致整個金屬散熱片上的溫度分佈不均勻，形成一個明顯的溫度梯度（從高溫到低溫）。這種不均勻的熱分佈限制了散熱效率，因為只有溫度梯度大時，熱量傳導才會更快。
2. 均溫板（VC）散熱
均溫板的導熱方式則主要依賴於 熱虹吸效應 所驅動的 相變傳熱（Phase Change Heat Transfer）。

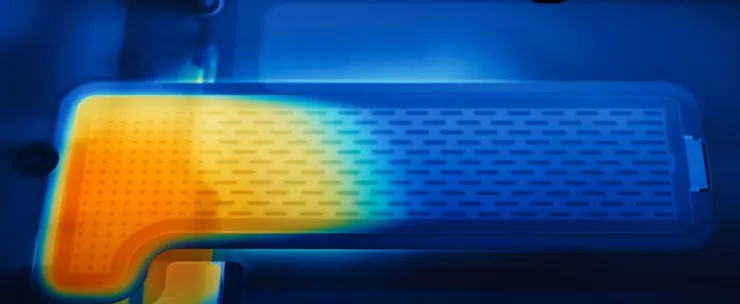

均溫板在熱顯像儀的情況下發生相變導熱
- 原理：
- 蒸發（相變吸熱）： 當均溫板內的工作流體（通常是純水）在熱源接觸點受熱時，它會從液態迅速轉變為氣態。這個相變過程會吸收大量的潛熱（Latent Heat），這是一種非常高效的吸熱方式，比單純加熱液體更為快速。
- 快速擴散與傳導： 氣體（水蒸氣）的密度遠小於液體，因此在均溫板的封閉腔體內，它會以極快的速度向四面八方擴散，將熱量均勻地帶到整個板體的每一處角落。這就是熱虹吸效應中的「上升」階段。
- 凝結（相變放熱）： 氣體接觸到均溫板的冷壁後，會迅速凝結回液態，同時釋放出大量的潛熱。這一步同樣是一個極其高效的放熱過程。
- 回流循環： 凝結後的液體藉由毛細結構或重力作用，快速回流到熱源處，再次參與蒸發循環。
VC 之所以導熱效果比單純的金屬快，關鍵在於它 利用了相變傳熱的巨大效率 和 熱虹吸效應的快速循環，而不是像金屬那樣單純依賴緩慢的固體熱傳導。
- 熱傳遞介質： 金屬是用「固體原子振動」來傳熱，而 VC 是用「液體蒸發-氣體擴散-氣體凝結」的循環來傳熱。
- 熱傳遞效率： 液體蒸發和氣體凝結這兩個相變過程，所傳遞的熱量是 遠遠高於 單純的固體熱傳導。VC 能在極小的溫差下，將大量熱量從熱源快速帶走並均勻分散，這使得整個散熱板的溫度分佈非常均勻，幾乎沒有明顯的溫度梯度。
- 速度差異： 當熱量透過熱虹吸效應在均溫板內以氣體形式快速擴散時，其速度遠超過熱量在金屬塊中逐層傳導的速度。
總結來說，熱虹吸效應讓均溫板形成一個高效的、自我驅動的熱傳輸循環，它利用了水的相變特性，實現了比金屬固體傳導 數十甚至上百倍 的等效導熱係數，這也是 VC 成為高效能電子產品散熱首選的原因。
熱虹吸是什麼?
熱虹吸（Thermosiphon）是一種利用流體密度差來驅動熱傳導的自然對流現象，不需使用泵或風扇等外部動力。在均溫板（Vapor Chamber）和熱導管（Heat Pipe）等散熱技術中，它扮演著關鍵角色。
熱虹吸的運作原理如下：
- 加熱與蒸發： 熱源（例如：手機晶片）將熱量傳遞給散熱裝置中的工作流體（通常是純水），使其受熱蒸發。
- 密度變化與上升： 液體蒸發成氣體後，密度會急劇下降，這些較輕的氣體會自然地向上移動，帶著熱量遠離熱源。
- 冷卻與凝結： 氣體在散熱裝置的冷端（與手機外殼接觸處）釋放熱量並凝結成液體。此時，液體的密度會變大。
- 重力回流： 較重的液體會因為重力作用，順著散熱裝置的內壁或毛細結構，自然地流回熱源處，形成一個封閉的循環。
簡單來說，熱虹吸就像一個自發運轉的「熱量傳輸帶」，利用流體在不同溫度下的密度差異，自動地將熱量從高溫區帶到低溫區，從而實現高效的散熱。這也是為什麼均溫板和熱導管能夠在沒有外部驅動力的情況下，依然能持續且穩定地進行熱傳導。
iPhone 17 Pro 導入均溫板，將帶來哪些優勢？
若 iPhone 17 Pro 真的採用了這項技術，預計將為使用者帶來以下顯著改善：
- 極致流暢的遊戲體驗： 即使在運行《原神》、《王者榮耀》等高畫質、高幀率遊戲時，也能維持穩定的效能輸出，減少卡頓與掉幀情況。
- 更長的電池續航力： 有效控制手機溫度，能減緩電池老化速度，讓電池更耐用。
- 告別「燙手山芋」： 改善手機背面與邊框發熱問題，提供更舒適的握持體驗。
- 支援高強度應用： 對於 AR、影片剪輯、AI 運算等高負載應用，均溫板能提供更強大的散熱支援，確保效能不打折。
未來手機散熱的趨勢
均溫板 已經在電競手機與高階旗艦機中得到廣泛應用，並證明其散熱效果遠優於傳統散熱方案。若 蘋果 真的決定在 iPhone 17 Pro 中引入這項技術，將不僅是單純的硬體升級，更象徵著 Apple 在追求極致效能與使用者體驗上的一大決心。
隨著手機晶片製程越來越精密，高效能散熱已成為各大手機品牌競相發展的重點。均溫板 的普及，將使未來的手機不僅擁有強大的運算能力，更能長時間維持穩定效能，讓我們的行動生活更加流暢無阻。
