想感受HSB旋轉大樓有多「扭」？ 參數式設計助你一臂之力！

關於HSB旋轉中心

你有見過被「扭轉」卻仍矗立的建築嗎？

並非常見的圓柱、方柱型大樓，位於瑞典馬爾默的HSB旋轉中心(Turning Torso)，因為外觀看起來猶如扭了毛巾一圈，而有著「扭毛巾大樓」之稱。

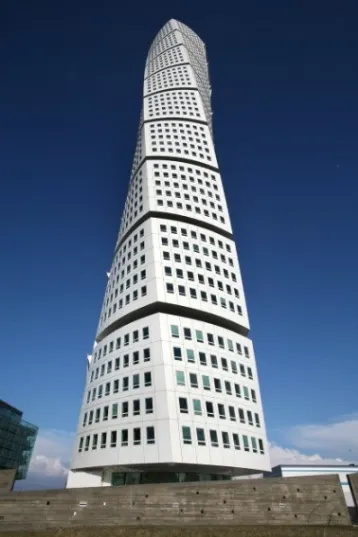

HSB旋轉中心

HSB旋轉中心落成於2005年8月27日，由西班牙建築師 聖地牙哥·卡洛特拉瓦·瓦爾斯(Santiago Calatrava Valls)所設計，而其靈感源自於一座扭動軀幹的人體雕塑。

聖地牙哥·卡洛特拉瓦·瓦爾斯

HSB旋轉中心高190公尺，共54層樓，在過去是瑞典及北歐境內最高的建築。整棟大樓的核心是一個直徑10.6公尺的巨大混凝土管；其外牆厚度由地面的2.5公尺逐漸收攏至大廈頂層的0.4公尺。大樓共分為九個立方區層，每個區層有五層，且方向都與下方的區層不同，其中最高及最低的區層成90度​。

教學：用Grasshopper模擬HSB旋轉大樓

首先，打開Rhino裡面的Grasshopper。

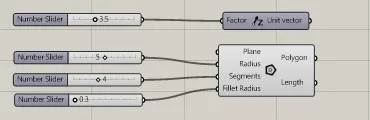

找到Polygon元件，在Segment（邊數）輸入端接上4，Radious(半徑)輸入端接上5，以及在Fillet Radious（圓角半徑）輸入端接上0.3。

找到Z軸方向之單位向量，在Factor輸入端接上3.5。

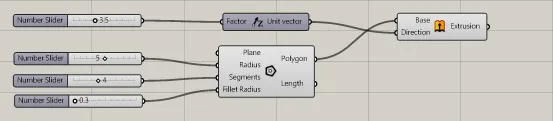

找到Extrude元件，在Direction（擠壓方向）輸入端接上Z軸方向之單位向量(a)；以及在Base輸入端接上Polygon輸出端。

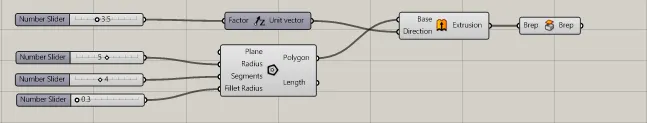

找到Cap Holes元件，在輸入端接上Extrude元件輸出端。

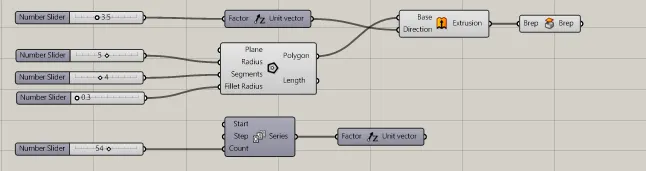

找到Series元件，在Count（數量）輸入端接上54。接著，找到Z軸方向之單位向量，在Factor輸入端接上Series元件輸出端。

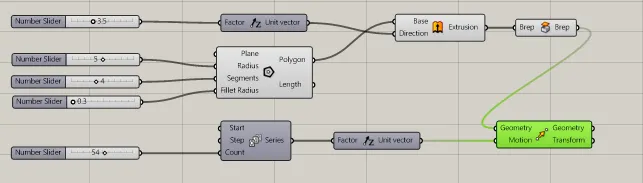

找到Move元件，在Geometry輸入端接上Cap Holes元件輸出端，以及在Motion（移動向量）輸入端接上Z軸方向之單位向量。

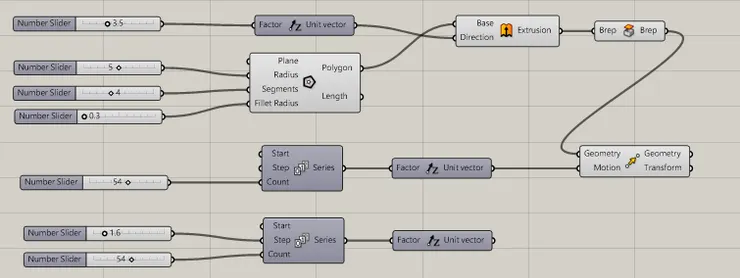

找到Series元件，在Step（階層）輸入端接上1.6，以及在Count（數量）輸入端接上54。接著，找到Z軸方向之單位向量，在Factor輸入端接上Series元件輸出端。

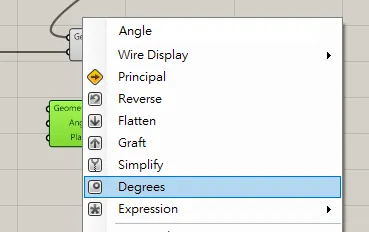

找到Roate元件，在Angle輸入端點擊滑鼠右鍵，選Degrees。

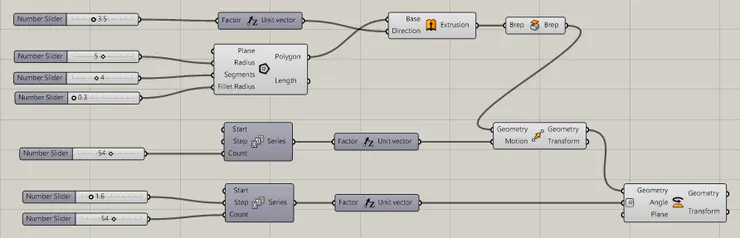

將Roate元件的Geometry輸入端接上Move元件的Geometry輸出端，Angle輸入端接上Z軸方向之單位向量。

最後，點擊滑鼠滾輪將Move元件之可視性取消，滑鼠全選所有元件（除了Move元件），點擊右鍵選Bake就完成啦！

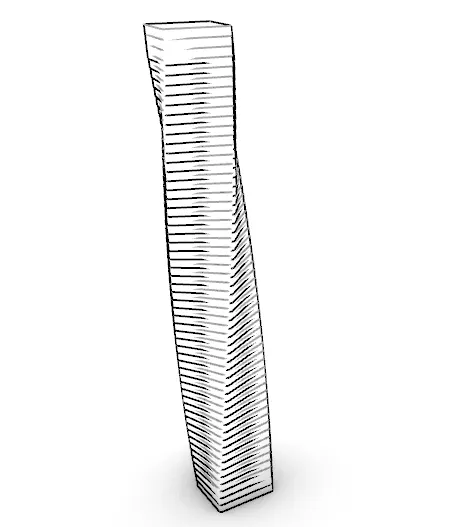

Bake後的旋轉大樓

結語

透過參數式設計的應用，我們能夠輕易地將想法視覺化，並隨著各種情況做調整。像是：更動在Move元件及Rotate元件輸入端左側的數字1.6（旋轉度數）、54(層數)，讓你的大樓要多高有多高、要多扭有多扭！

建好專屬於你的旋轉大樓之後，你是不是也開始對Grasshopper躍躍欲試了呢？
