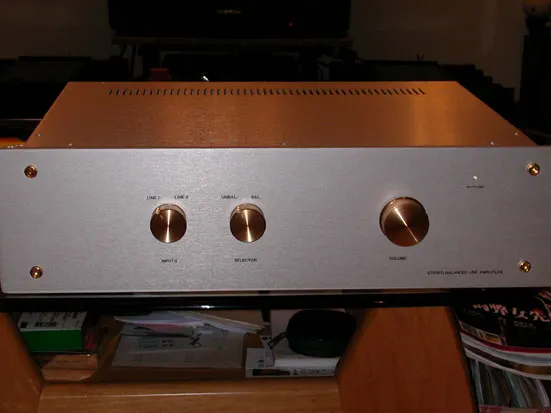

Balanced Zen Line Stage 前級
更換 PCB
話說我這部 BZLS 前級是四年前的手洗 PCB 版，趁此次幫大家團購PCB的機會，順便將原來手洗 PCB 換成美美的廠製 PCB ，也順便測試一下這塊板子的特性，若有問題也可以事先讓準備裝機的網友知道。
BZLS 前級所用的元件不多，組裝相當容易，主動元件僅有 Q1 與 Q2 兩顆 IRF610，這兩顆元件最好經過挑選，以達到最佳的效能，尤其是使用平衡電路時。電路中六顆 750 歐姆部分，我用了 12 顆 Vishay Dale RS2B 1.5K/3W 電阻，每兩顆並聯成為 750 歐姆，電路板標示為 R1//R1' ~ R6//R6'，若不用並聯方式就僅需裝 R1 ~ R6 即可。下面整理了 BZLS 及其穩壓所需的零件表，更詳細的資料您可以參考 PASS 站中的裝機說明文章。PASS BZLS 裝機文章下載
BZLS 電路圖，此為非平衡輸入/非平衡輸出版本，若要裝平衡式，請參考 PASS 網站
BZLS 零件表
穩壓零件表
有關增益的計算，由於 P5 並未安裝，因此增益大約等於 ( R1+R2 )/R15，R15 我是用 430 歐姆，增益約為 3.5 倍（11dB），注意這 3.5 倍是指平衡放大倍率，若是非平衡放大則僅有 1.75 倍，增益的多寡取決於您的後級增益與喇叭效率，您可以自行決定，因為我的喇叭屬於高效率，因此 1.75 倍增益對我而言已經足夠了。

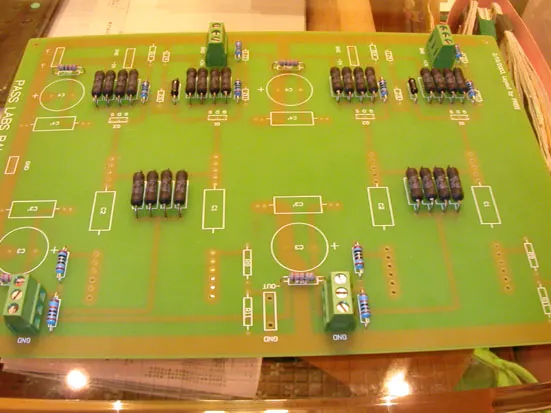

先將所有電阻都裝上電路板

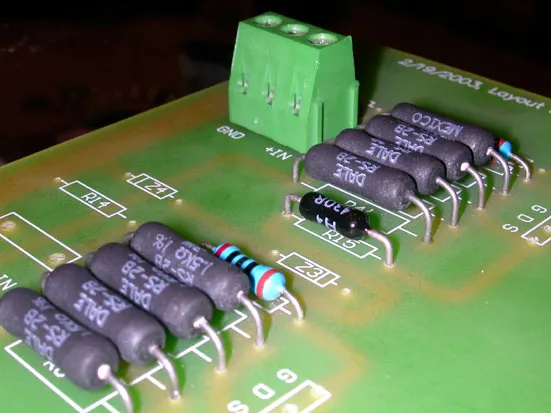

裝這幾顆電阻時建議稍微離開電路板，他們在工作時可是熱得手都不能碰

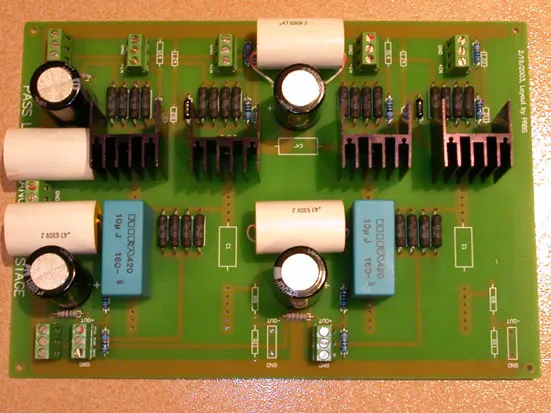

組裝完成的電路板

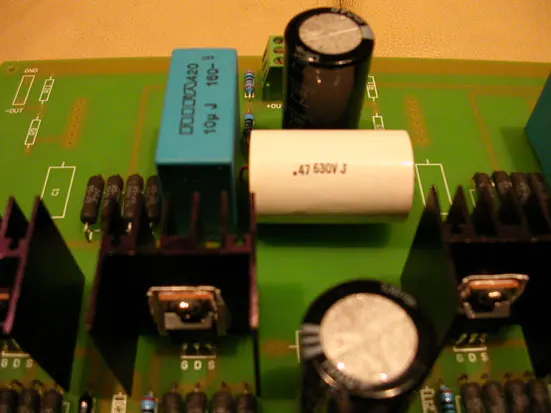

電解電容旁併上 0.47uF/630V 的 UCC 革新版電容，交連電容則是 RIFA 10uF/160V 420 系列

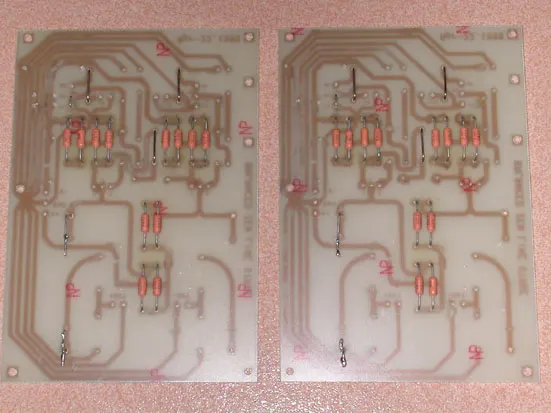

這是換下來的舊電路板，板子上的零件已被拆去裝新板子了，它已功成身退
晶體配對
在 Aleph 2 的裝機報告中其實已經提過晶體配對的方法，這裡還是簡單地再敘述一下，BZLS 電路中 Q1 與 Q2 兩顆建議經過配對再使用，它們是 IRF610 N channel MOSFET，下面的配對電路是針對 N channel MOSFET 的配對電路。假設 Vcc 使用 15 V，配對時電流為 40 mA（這也是工作電流），一般 MOSFET 其 Vgs 值多為 4 V，故也假設公式中的 Vgs = 4V，所以要選擇的 R = ( Vcc - Vgs )/I = ( 15 - 4 )/40 = 275 歐姆，如果找不到 275 歐姆電阻，就選用最接近的阻值即可，配對電流的絕對值並不重要，不要差太遠就好了。
N Channel MOSFET Vgs 配對電路
DIY 音量延長桿
市售某些前級會利用音量延長桿將音量控制器裝於靠近背板附近，這樣可以縮短輸入訊號的路徑，此次的改機也把音量延長桿納入，不過不是買的而是自行 DIY，我是利用壞掉的遙控器將上面的伸縮天線拆下，就成了桿身部分，再去把以前報廢的 LP 唱盤上的某些零件拆下，拼一拼湊一湊，就完成了這個 DIY 音量延長桿，而音量控制器則是被固定在由兩片互成九十度的小電路板上，我不知道各位覺得如何，我是覺得蠻酷的。而原來這部前級僅設置一組輸入與輸出端子，因此也把訊源選擇用的繼電器模組也取消掉了，搭配音量延長桿徹底縮短輸入訊號路徑並減少訊號所經過的元件，實踐 Simple is the Best。

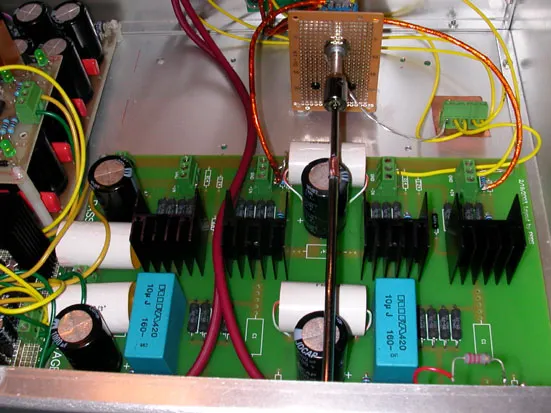

DIY 音量延長桿

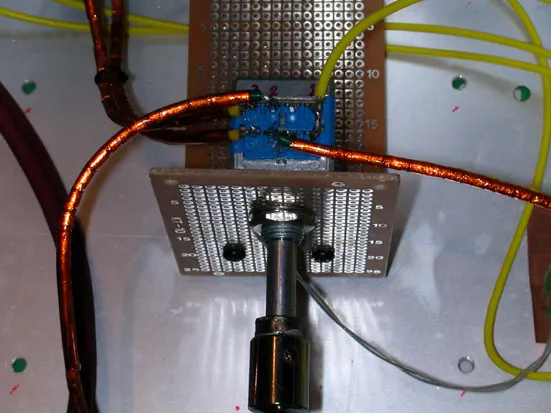

放大照片一，因為 VR 並未裝在機箱上，因此另外拉條鍍銀線就近接地，可以減少干擾
放大照片二

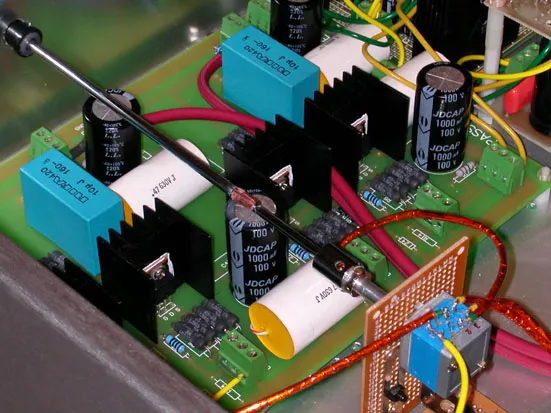

這是另一個角度，面板上裝了一個橡膠套筒做為軸承

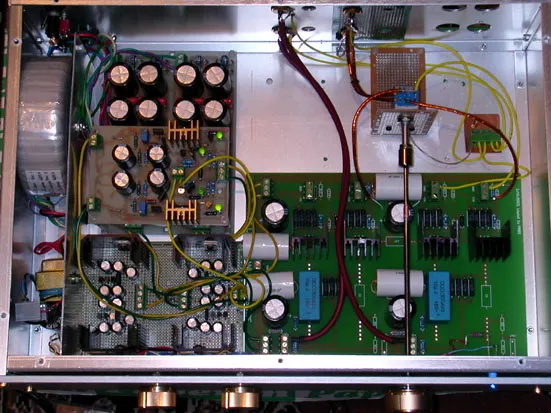

全機裝配完成
聲音如何呢？
聲音表現其實我說了不算，老婆大人說的才算數，她說憑良心講真的好聽，其實我也是靠我這套小老婆才追上她的，之前每次改機或裝機完問她意見時，都跟我說〝還好〞或〝還不錯〞之類的話，這些原本是我的口頭禪都被她拿來對付我，沒想到這次竟然跟我說好聽，廢話一堆，有買板子的朋友就趕快裝來聽看看囉！
之前有網友在 PCB 尚未送洗前曾在討論區提到擔心會有雜音的問題，關於這點想要製作的網友不用擔心，這塊新的板子比我之前那塊舊板子還要安靜，這次裝機我是一次搞定，沒有花任何努力在哼聲的處理上，或許是前面的經驗吧，反倒是那個 DIY 音量延長桿花了我好幾天的時間才弄好。

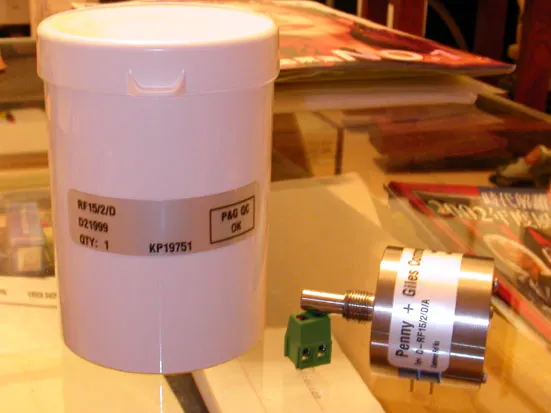

BZLS 升級的秘密武器，Penny + Giles 導電塑膠音量電位器，等 BZLS 再聽一陣子 run in 後，再來換 上這個號稱是全世界最好的音量電位器，看看是否如傳說中的神奇？
