DIY OP 前級

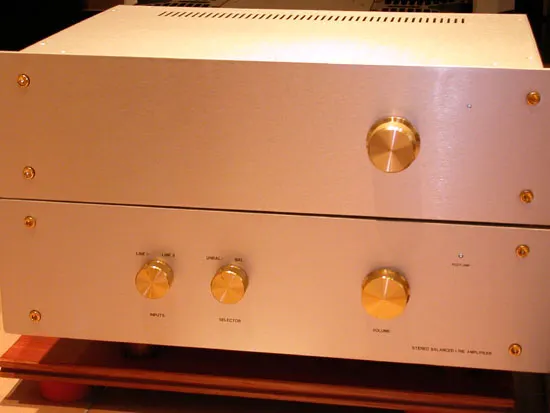

上面那個就是此次的主角 -- DIY OP 前級

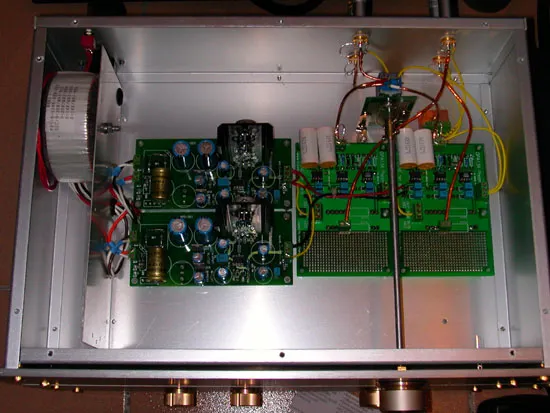

前級內部照片，夠清爽吧
這是此前級的電路，電路與 DC Servo 的搭配是來自於網友 UCC，使用 OPA627BP + BUF634，我將增益部分改小並加上防震盪電容
這是電源穩壓電路圖，取材於友站 UCC 的網頁電路，此電路現在已經改版，電路中電容的規格則是依據我實際採用的數值，並不代表絕對

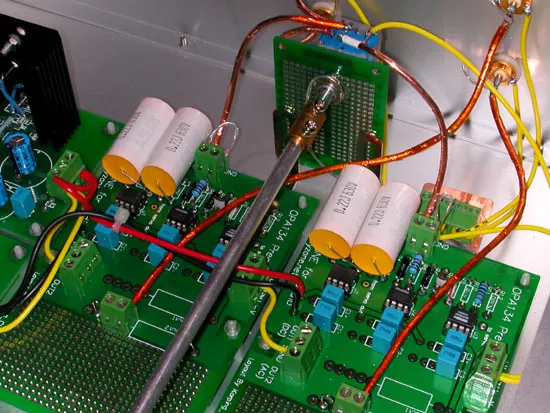

前級放大電路特寫一，音量延長桿是向唐竹買的，一組台幣 200 元

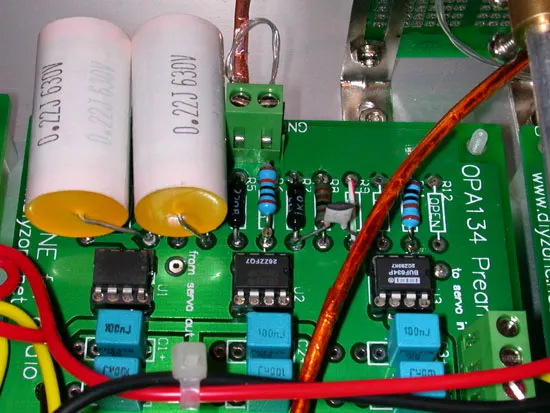

前級放大電路特寫二，PCB 用的是 DZ 的 3OP 前級電路板，將放大、緩衝與 DC Servo 整合在一起 ，IC 的旁路電容則為 RIFA PHE420 0.1uF。PCB 上有一顆黑頭的 100pF 銀膜電容，少了它就會震盪 ，之前迴授電阻曾用 4.7K 試過不會發生震盪，後來覺得增益太大了，於是將迴授電阻改為 3.3K，討厭的事就發生了，約在 5MHz 左右產生震盪，BUF634 還會發燙，於是參考 BUF634 的 datasheet，在 OPA627 的 2、6 腳間加入 100pF 才解決震盪問題

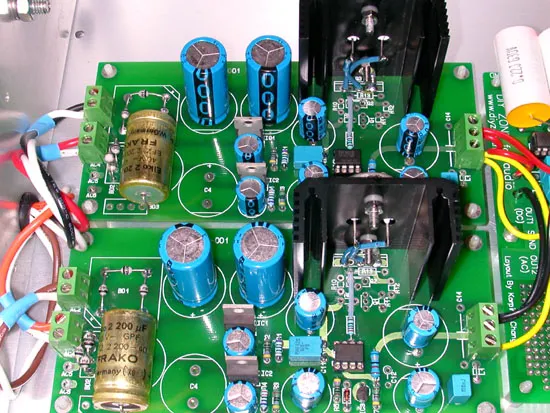

這是穩壓電路照片，幾乎清一色使用 Philips 0.1 誤差電阻與 Philips 136 系列電容

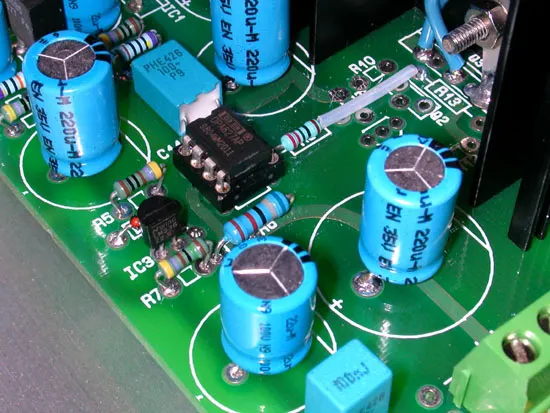

參考電壓源使用 LM336-2.5V，OP 比較器使用 OPA627AP，第一次製作時使用 LM329 做為參考電壓源，後來網友 UCC 來信建議將其更換為 LM336-2.5V，目的是讓比較器 OP 工作在較高的增益（2倍 --> 5.53 倍），經過這樣修改後，音場變的更寬更深

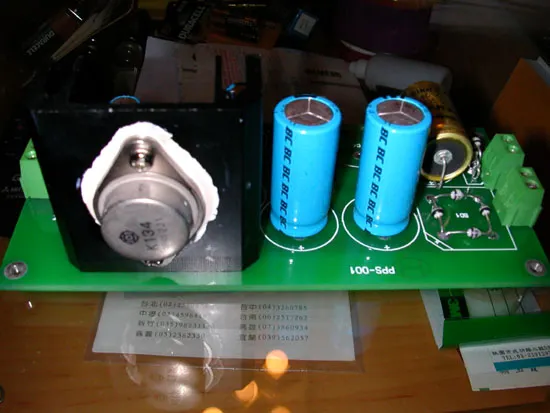

穩壓輸出晶體不惜重金使用 Hitachi K134/J49 鐵殼晶體

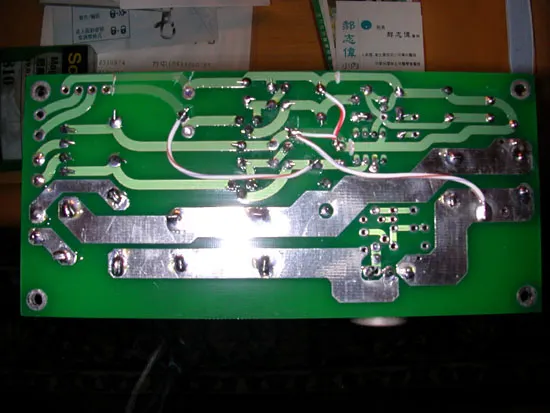

此穩壓電路板 為 UCC 製作的舊版 PCB，需經過修改以符合新版電路，此 PCB 為雙面灌孔設計，厚度達 2.5mm

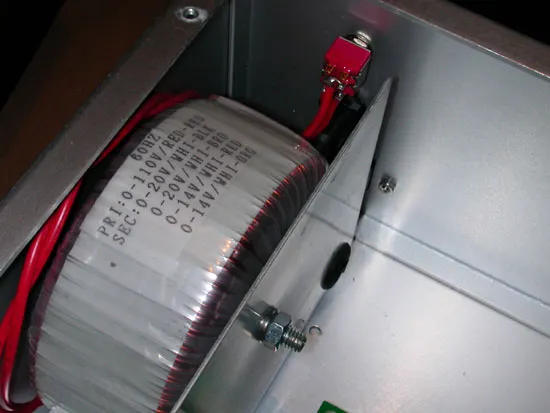

變壓器是向友站 AB Web 訂製，規格為 20-0/3A 兩組與 14-0/1A 兩組

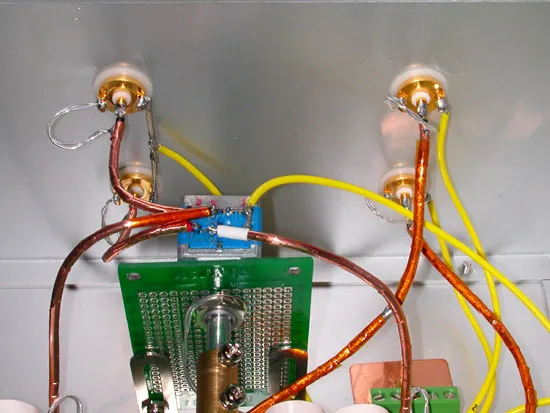

全機僅一組輸入與輸出端子，輸入直接接至音量衰減器，並無透過任何波段開關與繼電器，搭配音量延長桿的使用，縮短訊號路徑
試聽感想
會讓我再重新製作 OP 前級也算是機緣，話說今年三月初網友 Novas 兄與 Chris 兄兩位至寒舍試聽 Aleph1.2 後級，過程中一直使用 BZLS 前級，接近尾聲時將前級換成 Novas 兄所帶來的 OP 前級，電路架構就是本次主角，穩壓部分稍有不同，個人覺得聲音不錯，聽感與 BZLS 不同。這台新製作的 OP 前級與 BZLS 兩相比較起來，BZLS 多了一股真空管的醇厚韻味，聲音很中性，雖然解析力不是很強，但也不失細節；OPA627 + BUF634 前級擅長解析力，但不刮耳，低頻速度快，聽大場面音樂很過癮，比起之前用了四級 MOS 穩壓製作的 OPA627 + AD811 前級架構在各方面表現皆來得優秀。
