太陽能板標示機械負載 5400 Pa，卻在颱風後仍出現損壞，關鍵往往不在本身強度不足，而是在風速、風壓、測試條件與實際安裝受力被錯誤混用。若未釐清風速與風壓的轉換關係，就很容易誤解數字代表的真正意義；MLT 與 DML 本來就對應不同受力模式與破壞機制，而颱風情境下的壓力係數 Cp 與陣風因子 G，還會把瞬間風壓再放大一層，讓設計值與現場實際受力出現落差。透過實際計算與對照表分析，才能真正看懂系統是否具備足夠的抗颱安全裕度。
一、問題現象：為什麼「規格合格，系統卻還是壞」？
颱風過後，太陽能案場常出現高度一致的失效情況：
- 太陽能板標示 2400 或 5400 Pa
- 規格書顯示「通過 IEC 機械負載測試」
- 現場仍發生玻璃裂損、邊框翹曲、夾具滑移、支架變形
- 損壞集中於 端排、角落、女兒牆附近或抬高安裝位置
這類案例的關鍵並不在於板子「有沒有通過測試」，而是：
把測試中的負載型態，直接等同為颱風現場的風壓型態，再加上實際安裝方式不同，使受力條件完全改變。
二、成因分析：颱風破壞的不是風速，而是風壓型態
工程上真正作用在板子上的不是「幾級風」，而是：
風速 → 風壓（Pa） → 透過夾具與跨距形成彎矩／撓度 → 結構失效
其中最重要的物理特性只有一個：風壓與風速呈平方關係
因此在高風速區段（14 級以上），即使風速增加有限，風壓與彎矩都會快速放大，這也是颱風破壞常呈現「突然發生」的主要原因。
三、工程假設先定清楚：14–15 級是基準，17 級是瞬間
在工程與結構設計中，風速本身具有時間尺度意義。
颱風風場同時包含：
- 可長時間存在的平均風速
- 短時間出現的瞬間陣風
蒲福 17 級風在定義上屬於瞬間極端風速，並非整個颱風期間都會維持的風場狀態。若在工程設計中直接假設「17 級風長時間作用」，等同於假設整個颱風期間皆處於極端狀態，這不僅與實際風場行為不符，也會導致設計過度保守而失去合理性。
因此，實務上採用的正確做法是：以颱風中可長時間存在的高風速作為基準風場，再透過陣風因子納入瞬間極端風速的影響。
在颱風環境中，這個基準風場通常落在：
- 蒲福 14–15 級（約 45–50 m/s）
因此採用以下工程假設：
- 基本設計風速：47.5 m/s（14–15 級，平均風）
- 陣風因子：G = 1.88
- 等效納入 瞬間 17 級等級的陣風效應
這樣的設定不是低估風險，而是將颱風的長時間作用與瞬間極值正確分開處理，也是 MLT 與 DML 能各司其職的前提。
相關參考:不可不知的"機械負載"測試! 決定太陽能板的抗颱能力! (進階篇)
四、壓力係數 Cp 的角色：位置風險
即使位於同一屋頂，不同位置的板子實際承受的風壓差異仍然很大。
依實務設計，Cp 分區為：

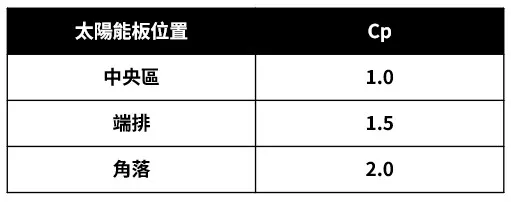

Cp定義
Cp 的功能在於：將板子在屋頂流場中的局部風壓放大效應量化，反映板子實際所處的風險位置。
五、從風速到風壓: 機械負載 (MLT / DML)對應關係
基準風壓計算如下：
q = 1/2ρV2
其中：
- q：風壓（Pa）
- ρ：空氣密度（kg/m³）
- V：風速（m/s）
在常溫常壓下：
- 空氣密度 ρ≈1.2 kg/m3
- 代入風速 47.5 m/s （14–15 級，平均風）
代入公式：q = 0.6V2 = 0.6×47.52≈1354 Pa
- DML（動態機械負載: 反覆載重）
