各位好,我是台灣黑手,黑手的黑,黑手的手,這台也是一個泡水的 iPhone 6 聽說好像放了很久很久

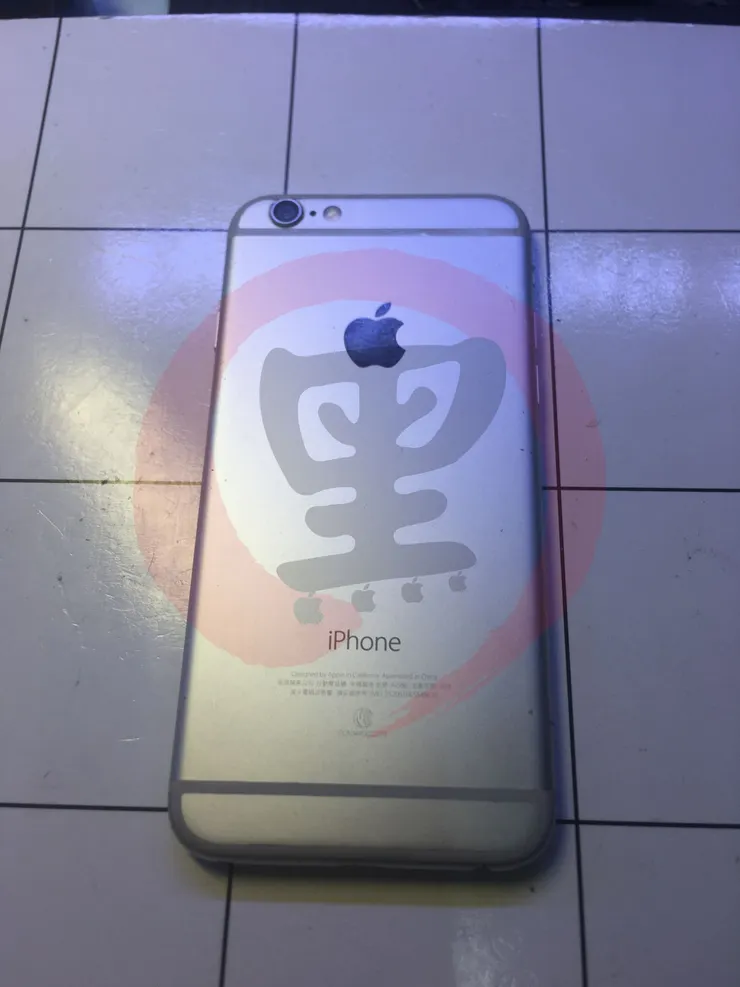

背面看起來還好,就一般使用上的痕跡

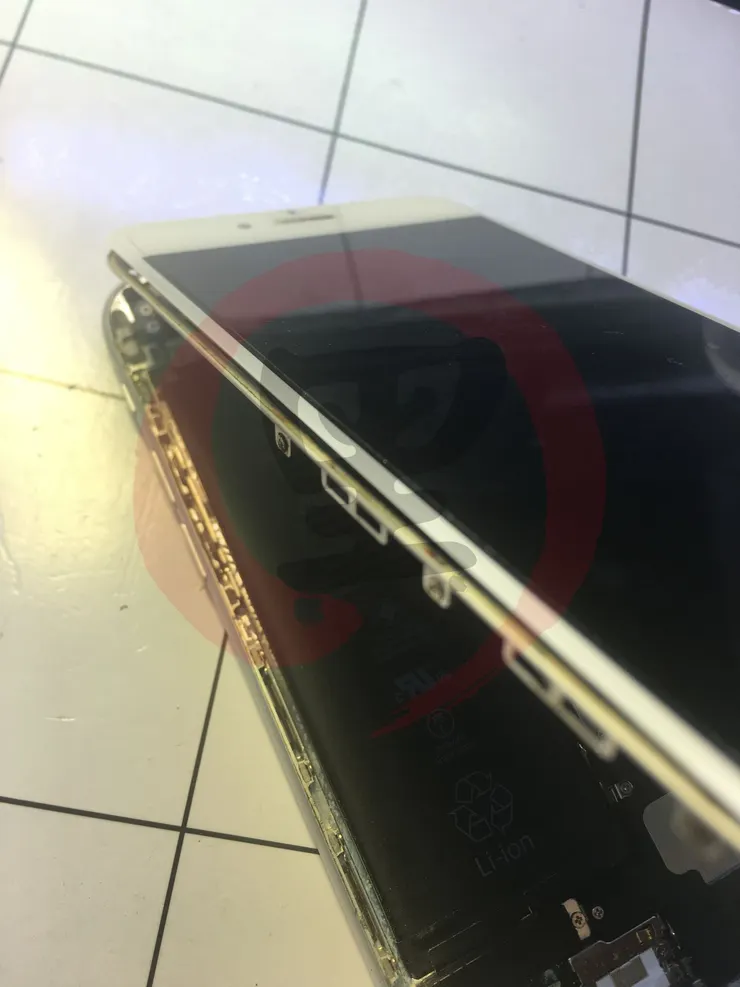

剛把面板撬開,整個支架就分離了,應該先前也有修過,不然冷壓的通常泡水是分不開的,只有黏膠的才可能碰到水就開

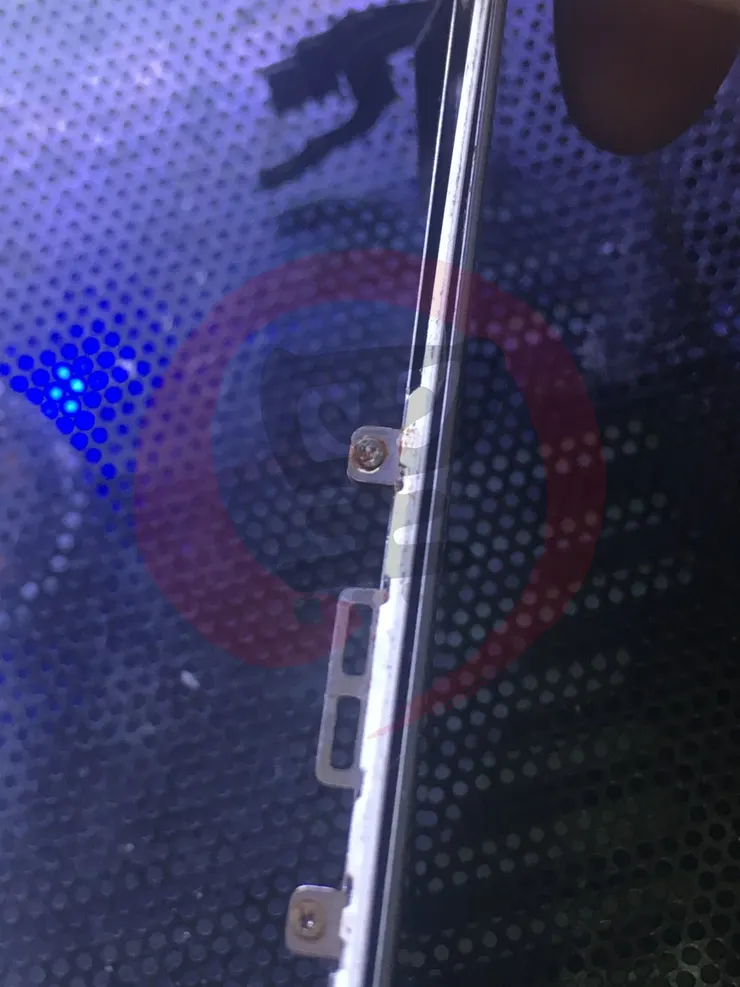

從側面一看,連螺絲都鏽的差不多了~~喵的~~又送這種來修

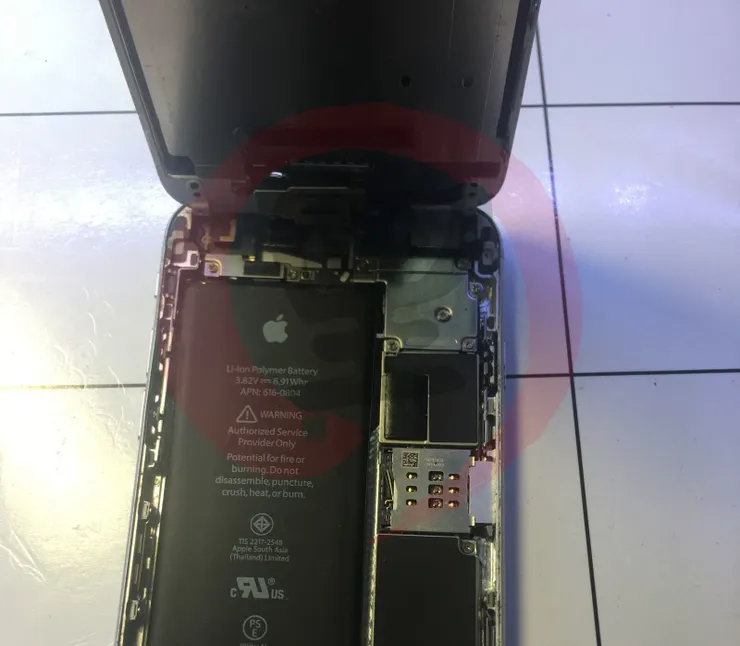

將面板打開後,可以見到一些水痕,不過大置上都乾掉了

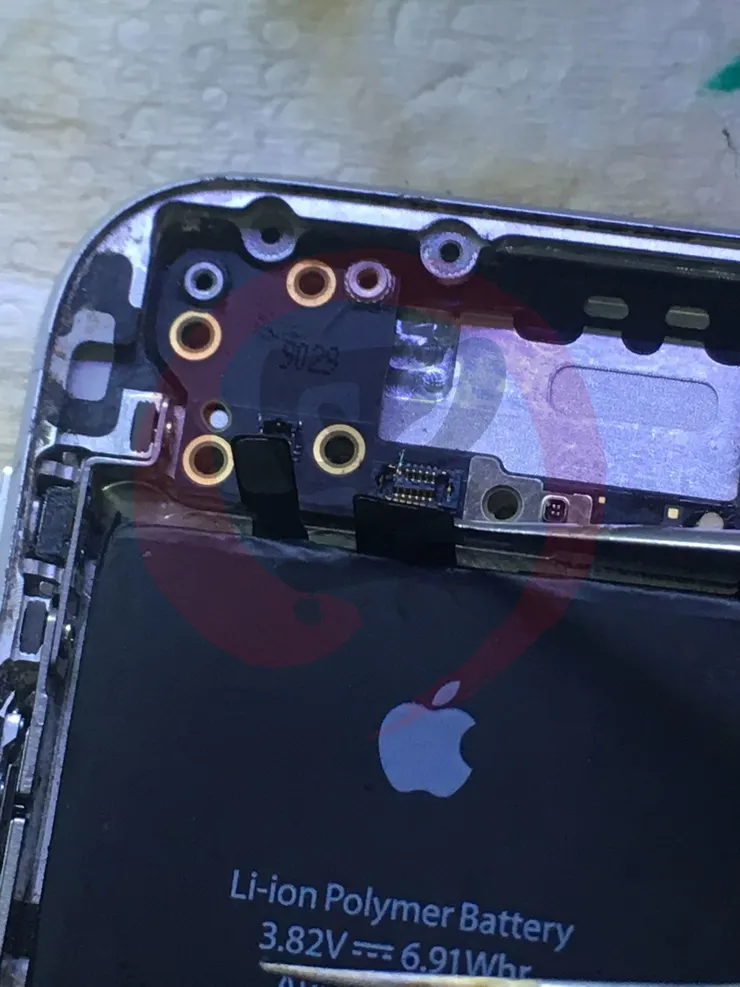

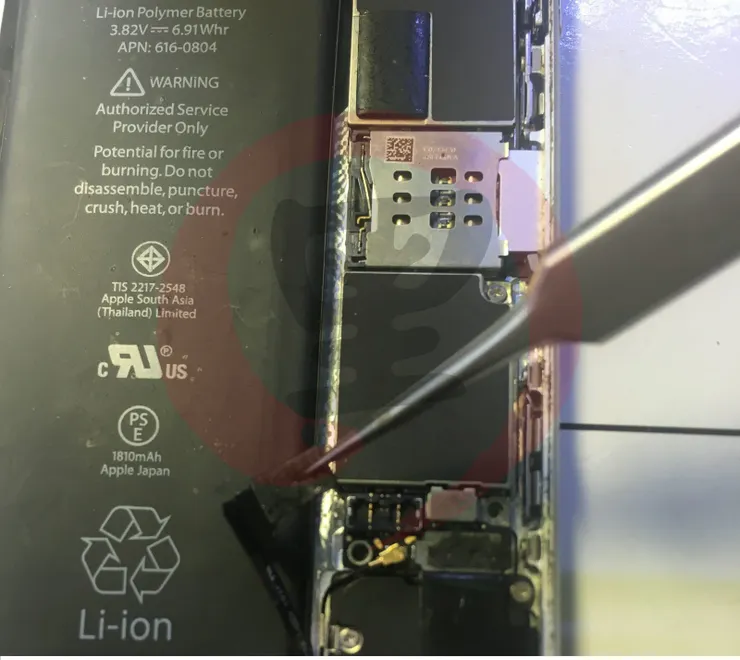

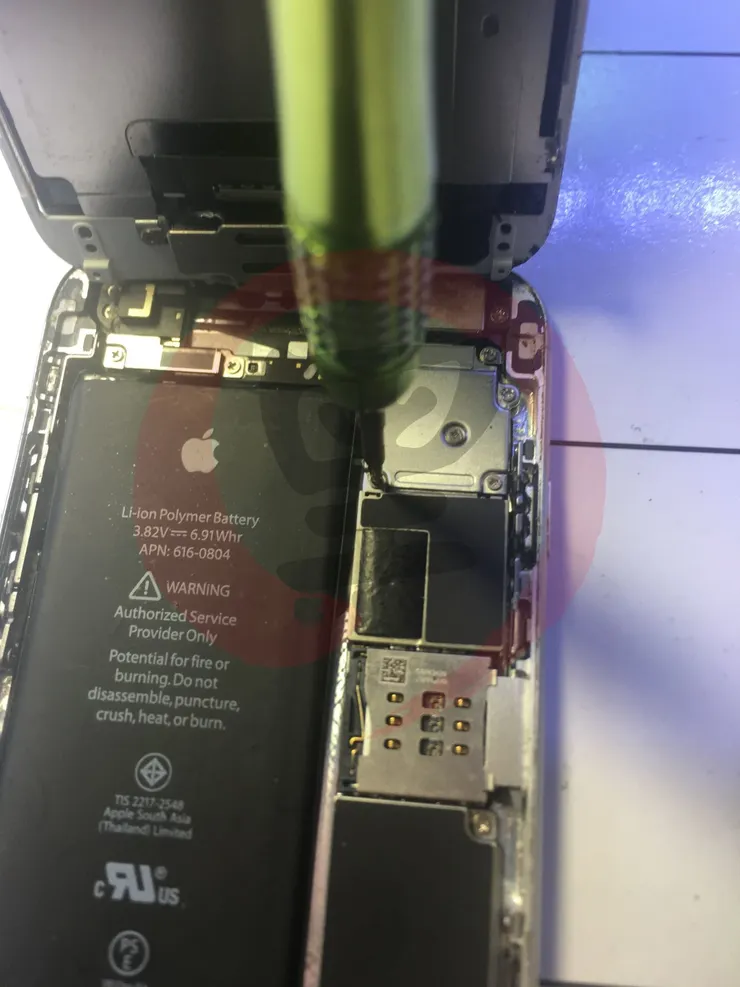

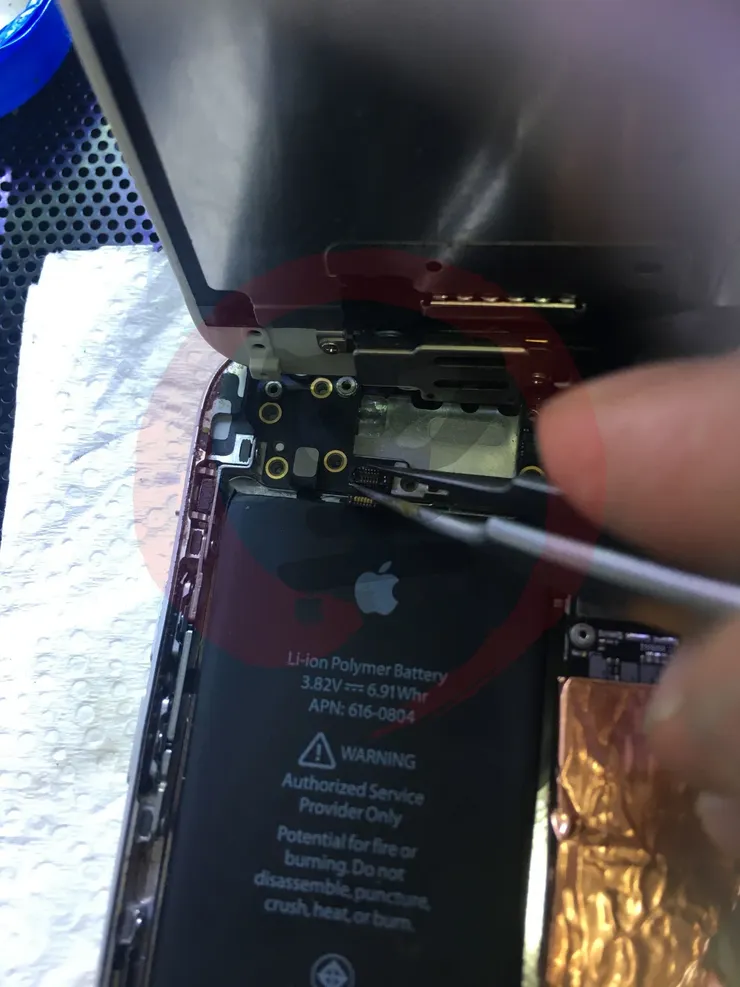

先斷電

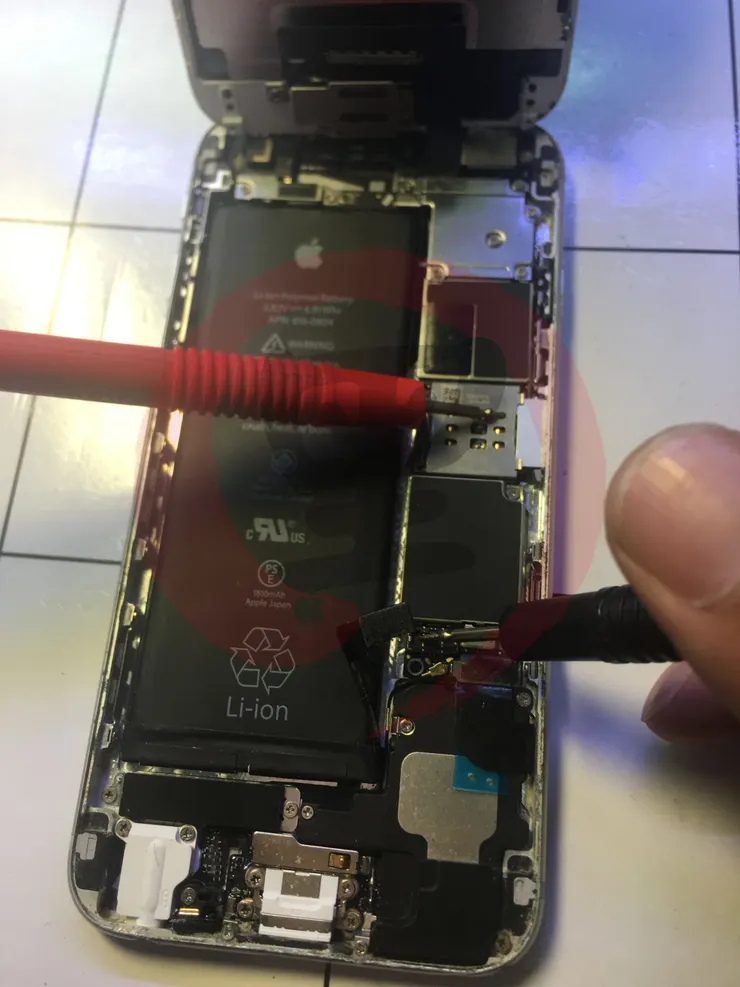

使用三用電錶,測量一下壓降的部份

測量壓降是正常的,接者將上半部金屬蔽避板取下

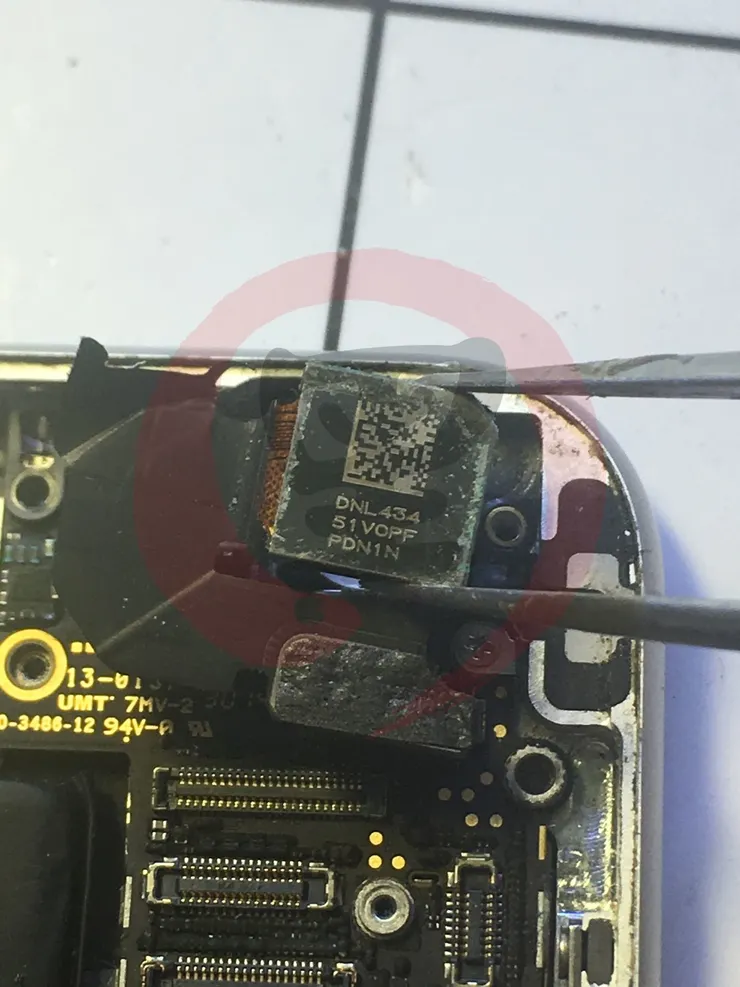

整個後鏡頭都已經長出來,這個是叫霉菌的東西嗎.....

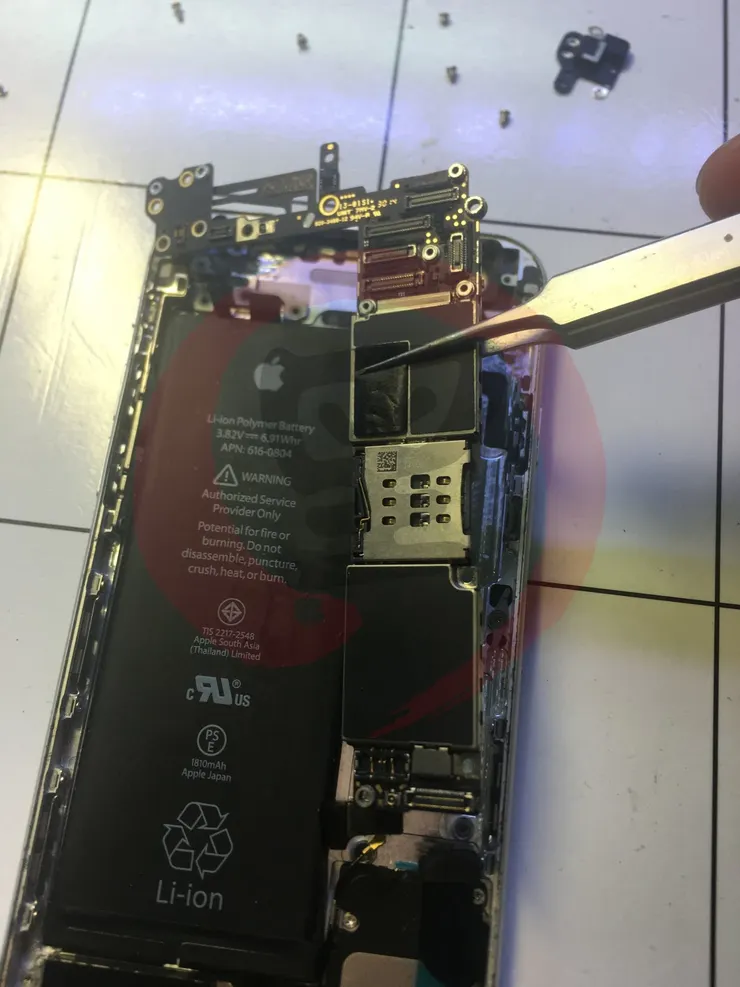

花了一點時間,將零組件全部卸除,最後將主板取下

可以看到的整個 WIFI 晶片也都呈現很奇怪的顏色,而且上頭那是什麼....

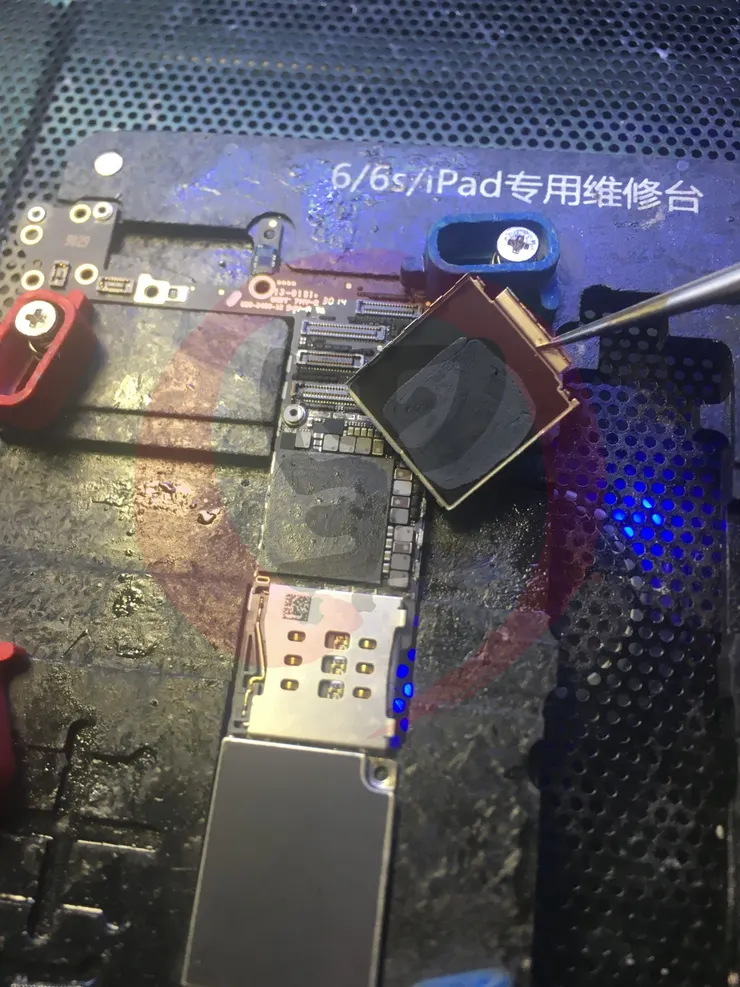

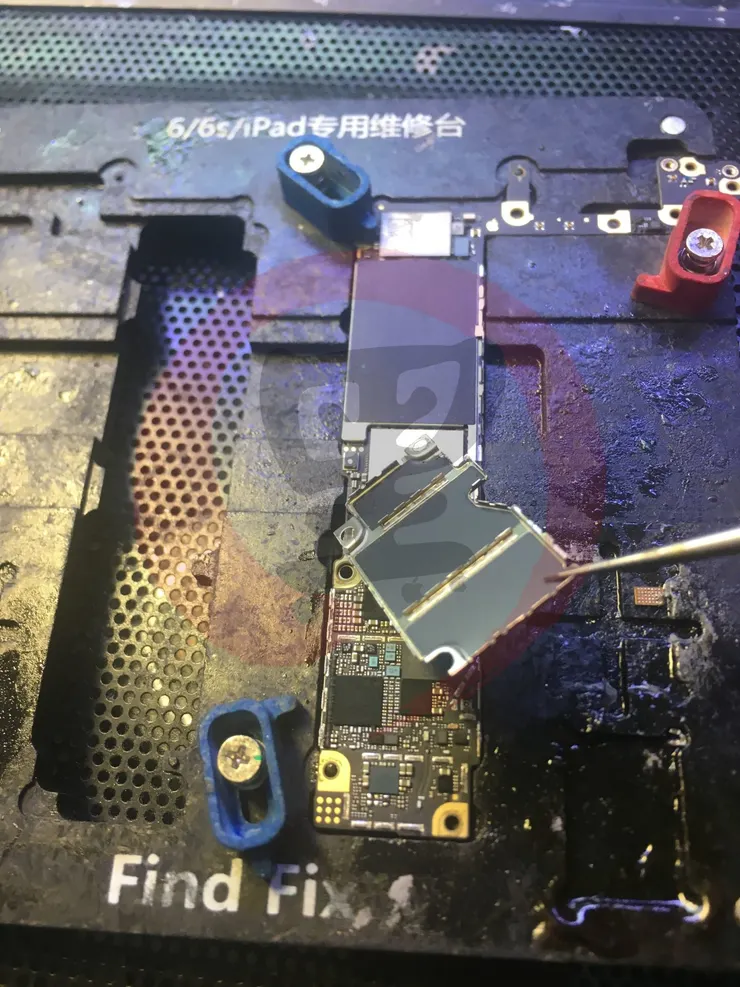

無論狀況怎樣,要先做基本的清理,就必須先將金屬蔽避板取下

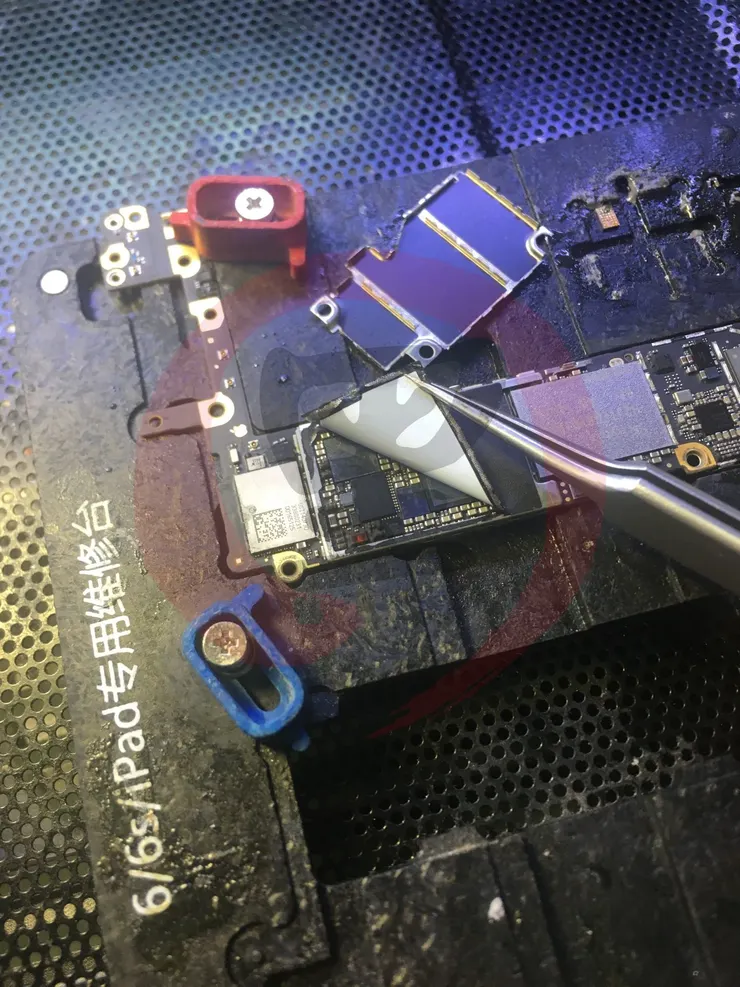

貼紙也都必需移除

正面的金屬蔽避板

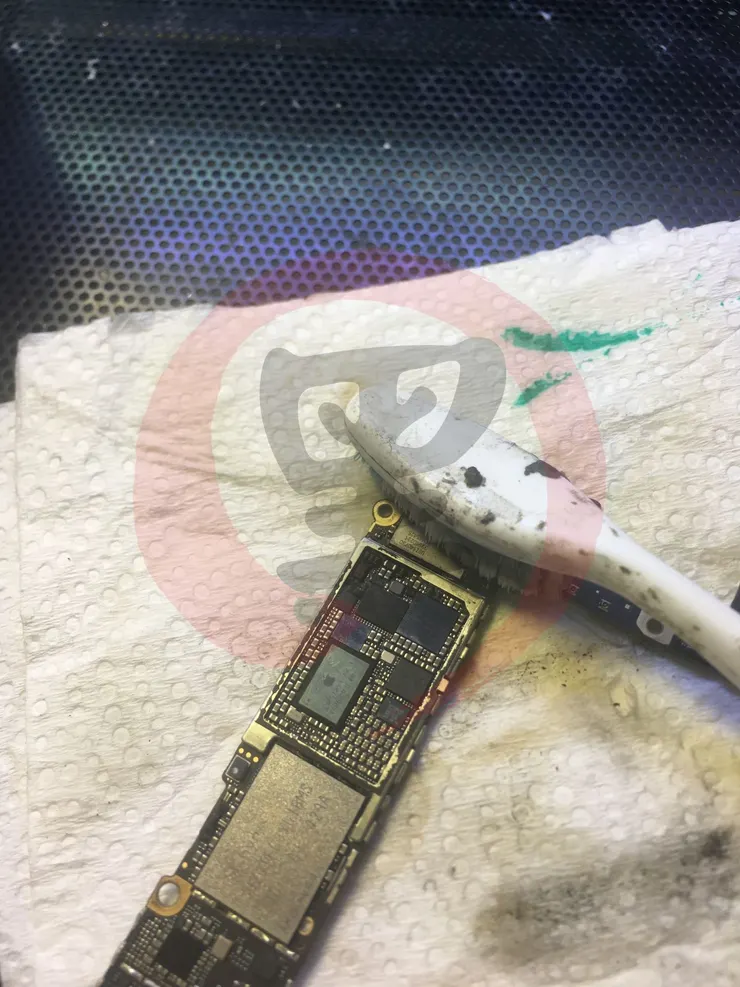

因為腐蝕的比較嚴重,所以直接使用洗板水清理

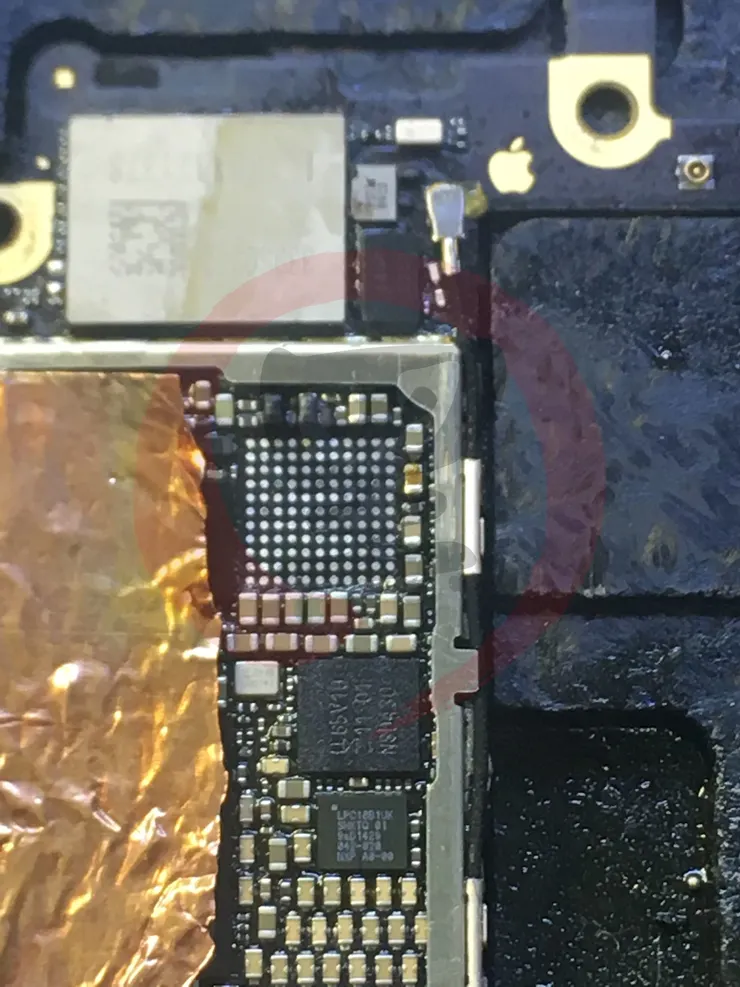

經排查後發現為短路現象,而且是由應用處理器上方的電容造成的,在不使用熱風槍的情況下,直接採用暴力法

直接使用鐵皮剪爆開兩顆故障的電容

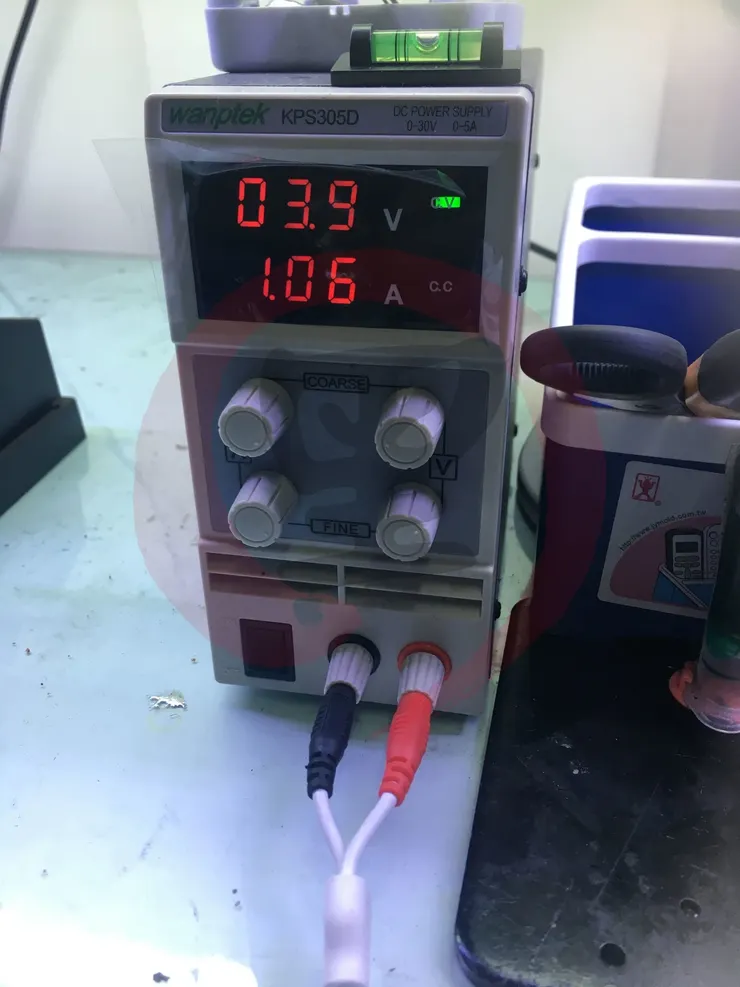

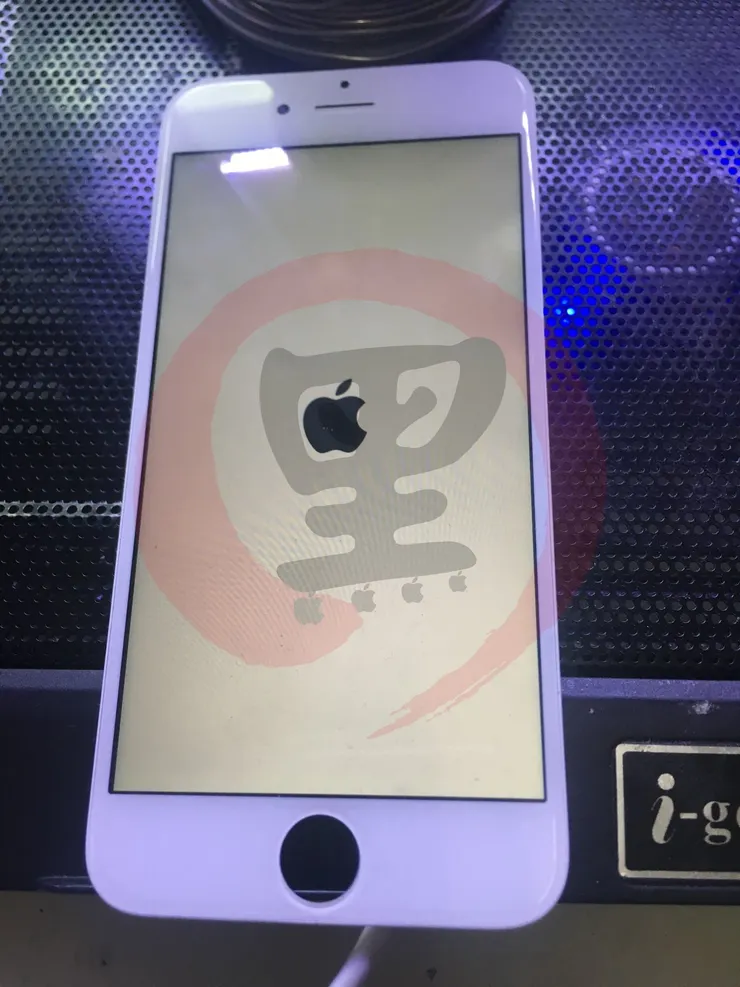

爆開兩個故障的電容後,先裝一片測試面板,雖然可以開機,但卻一直停留在白蘋果畫面,無法進入系統,電流也保持在 700ma 左右

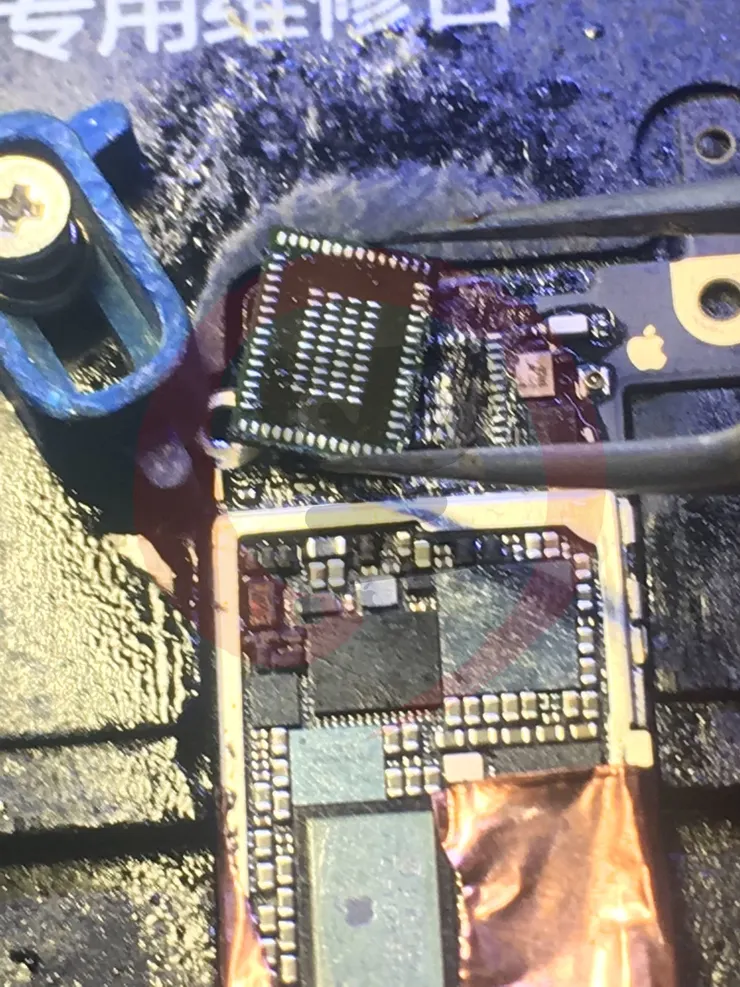

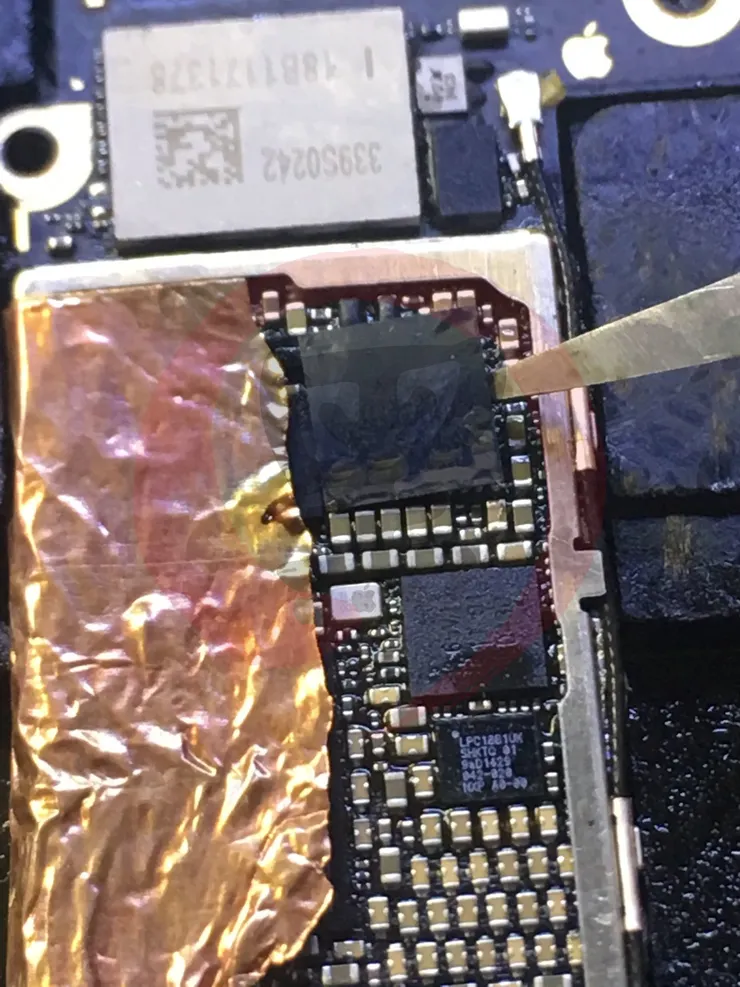

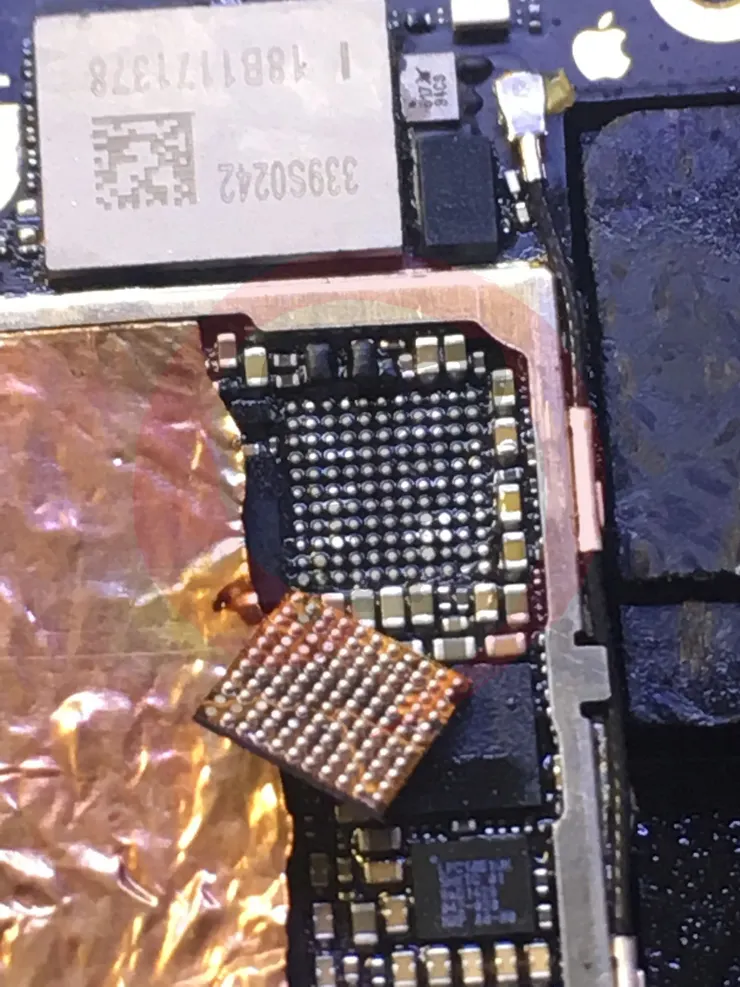

因為 WIIF 晶片看起來就很跪異,接者就使用熱風槍,將 WIFI 晶片取下

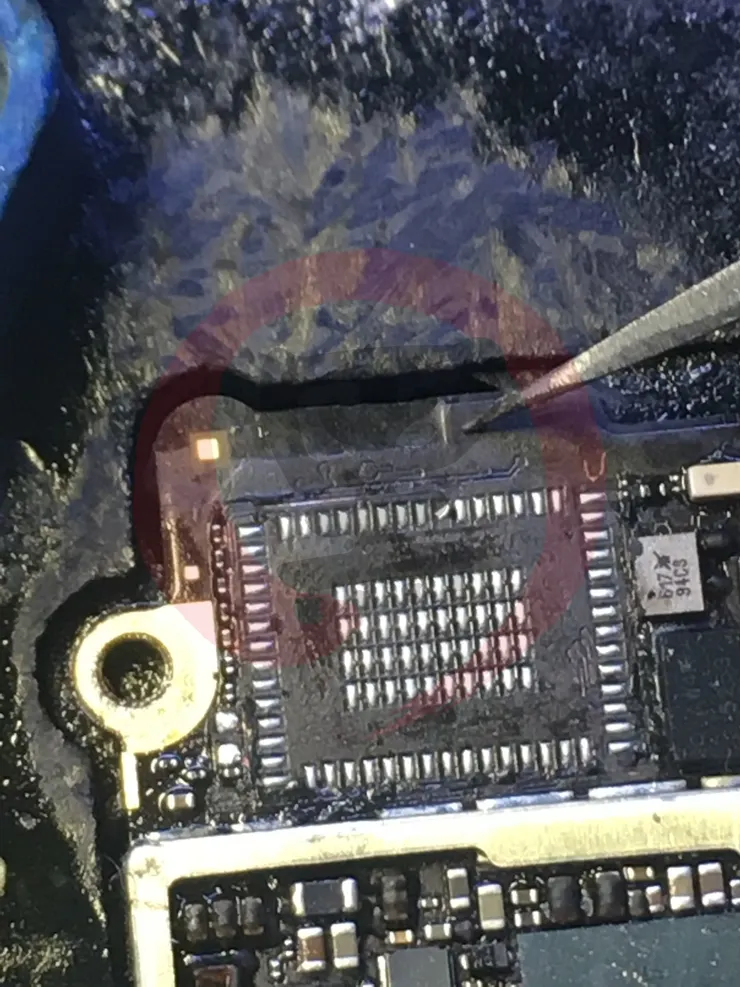

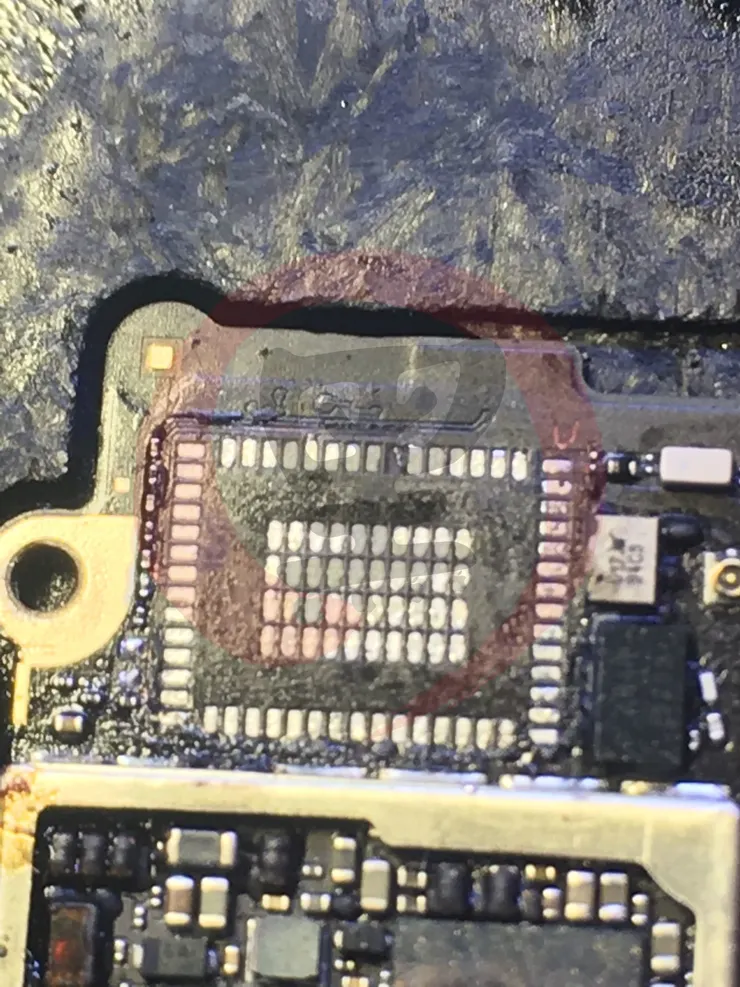

取下後發現中間一個空點,長的也是特別奇怪

將上面的錫取掉後,在空點的底下,居然發現一條地線

將地線的錫也給清除後,就變成這樣,三用電錶測通的結果是地線

重新上電觸發,電流已經可以達到額定電流

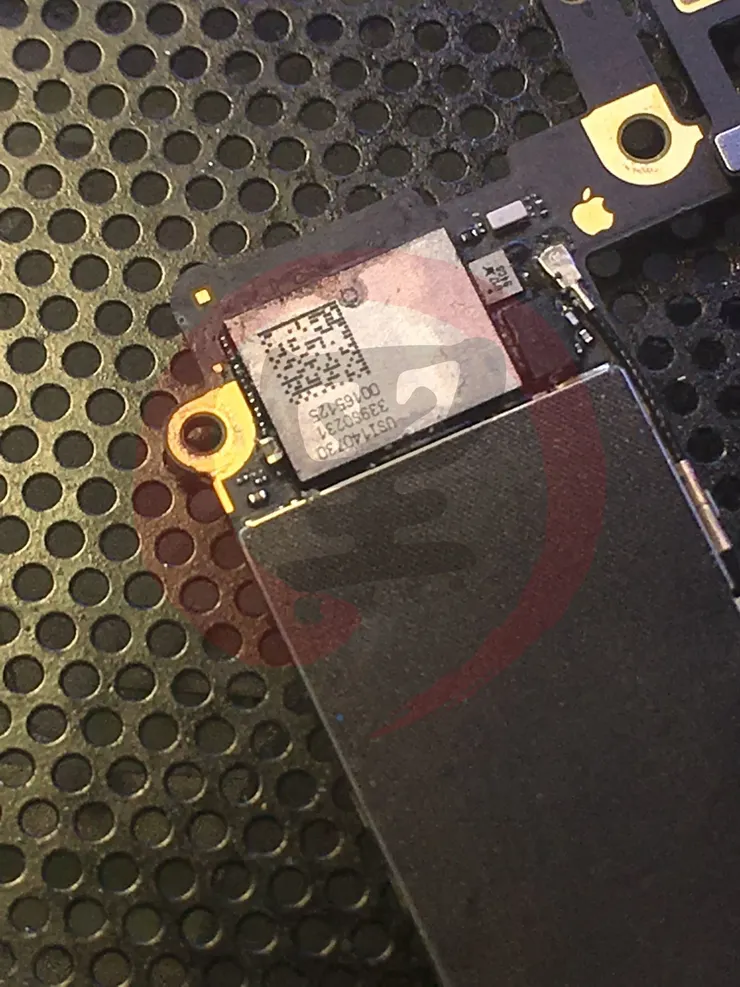

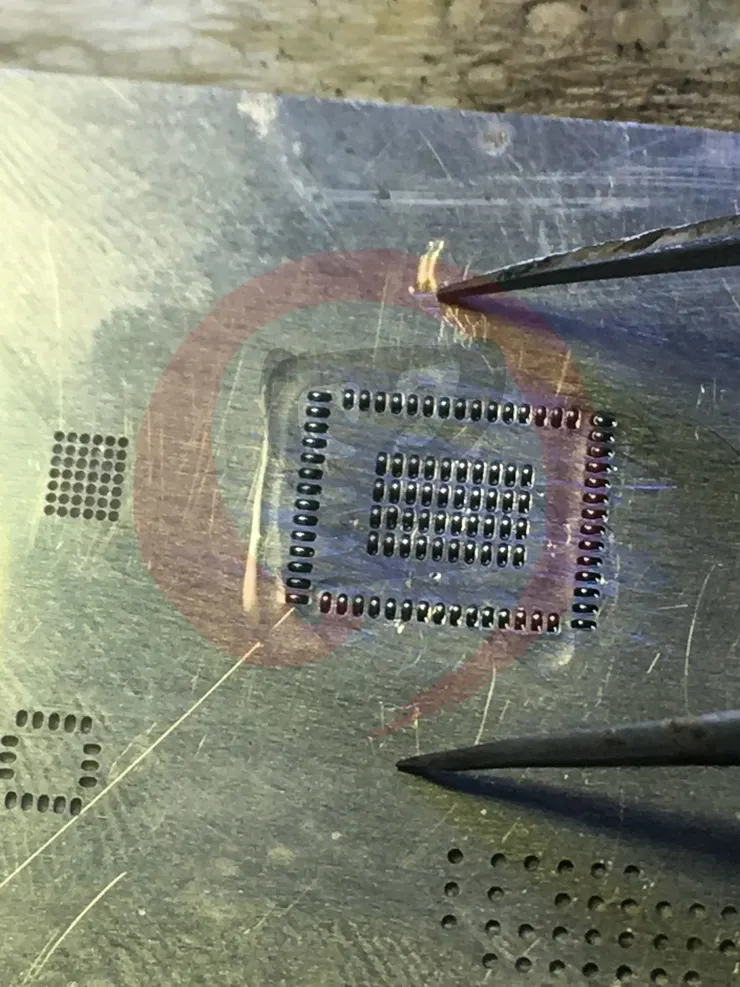

準備一顆新的 WIFI 晶片,並且植錫

將原先的地線放進去,並且在上層的位置打上絕緣漆,最後將晶片回焊

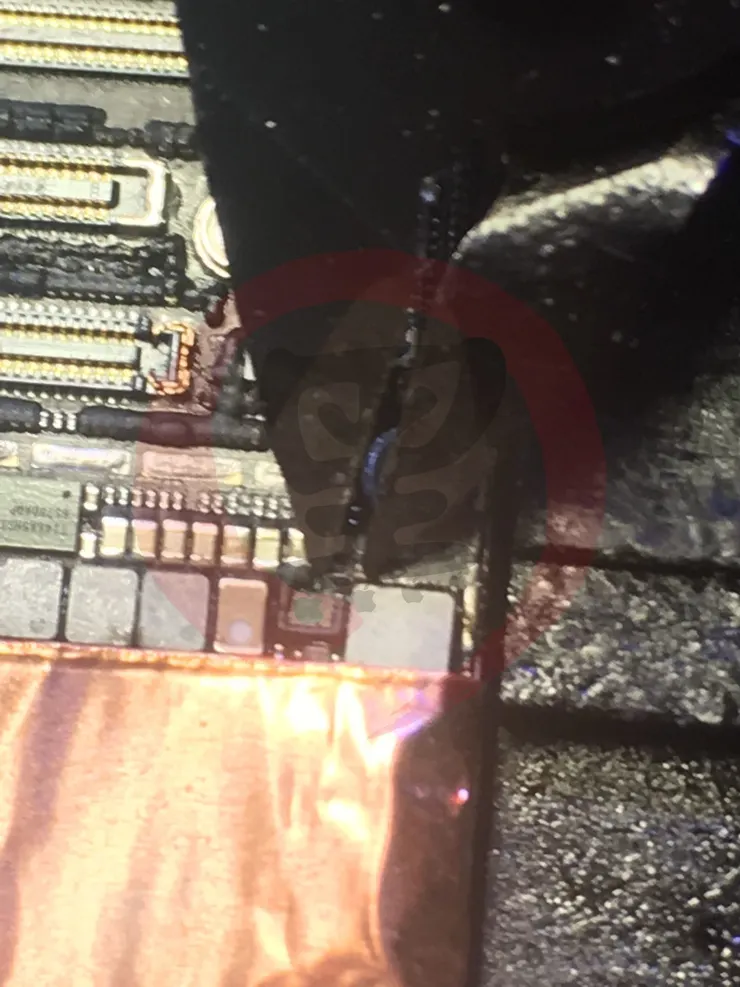

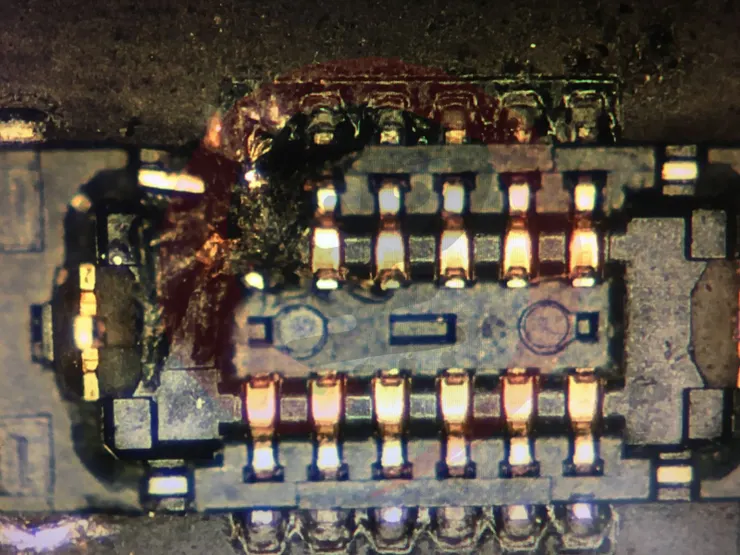

而這台的開機連接座,也因為腐蝕,導致開機觸發二腳有點問題

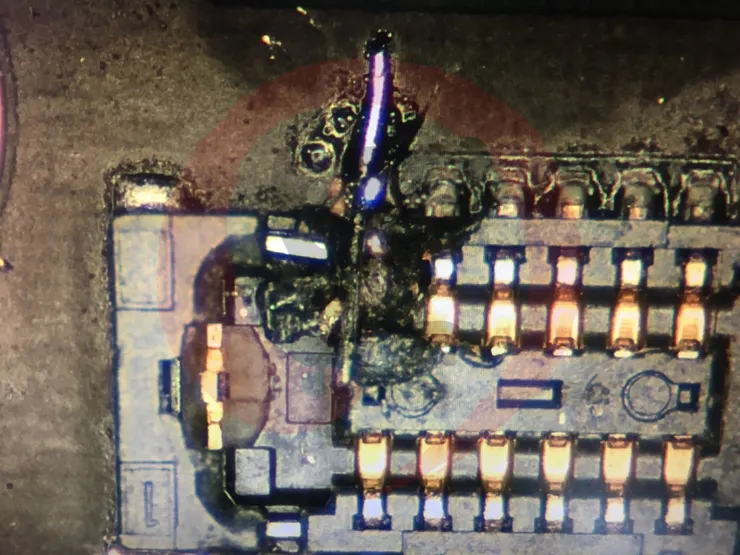

因為沒有錢換座子,所以使用漆包線偽裝一個連接座的觸發腳

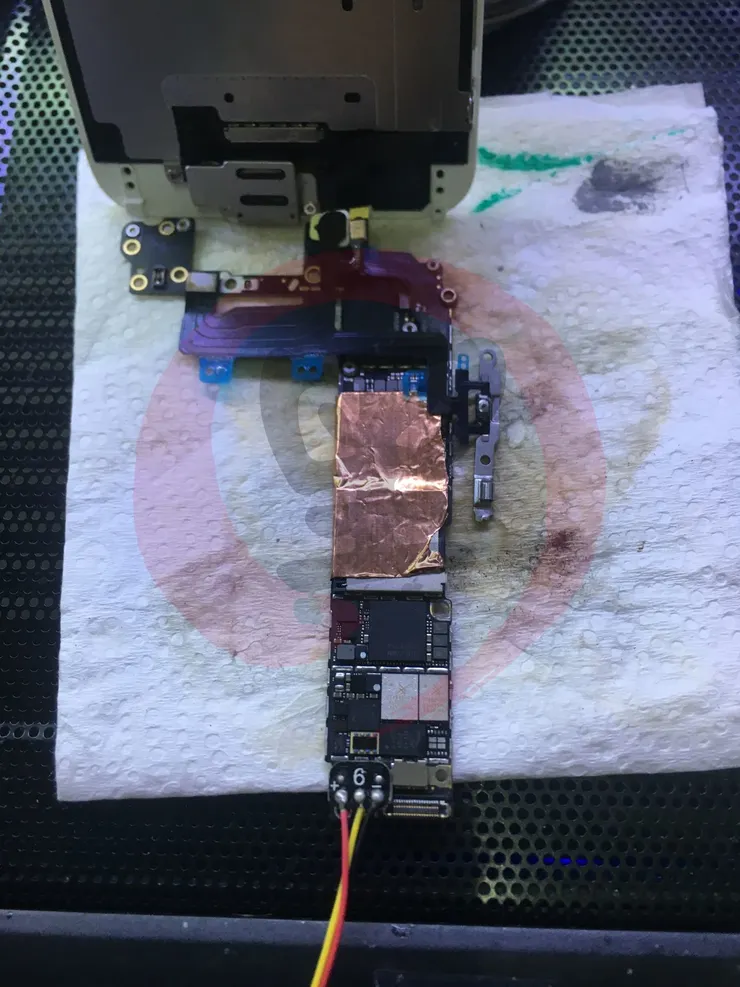

接者在將零組件的排線裝上去測試

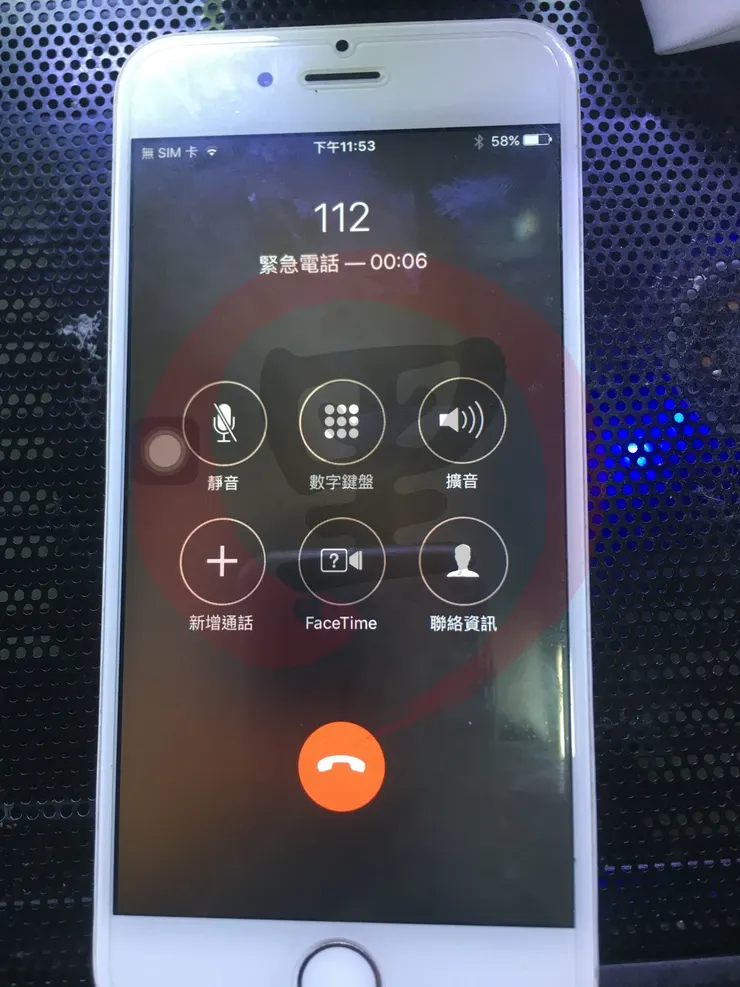

最後成功的進入系統,檢查功能時,發現聲音有問題出不來

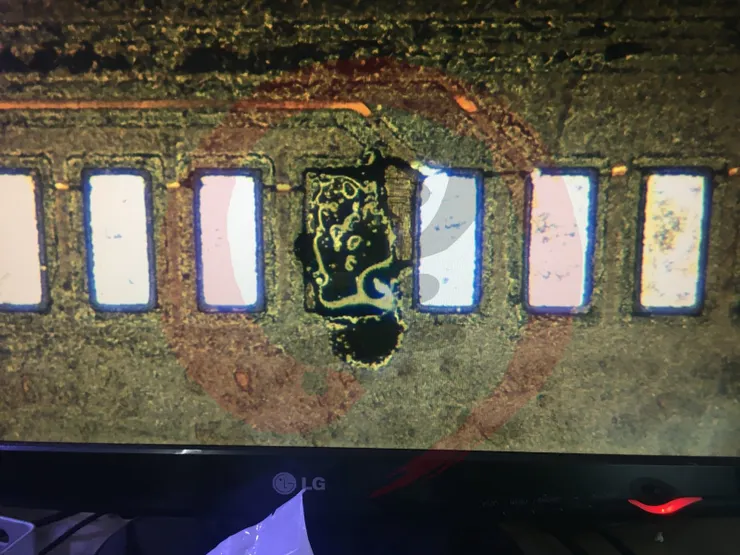

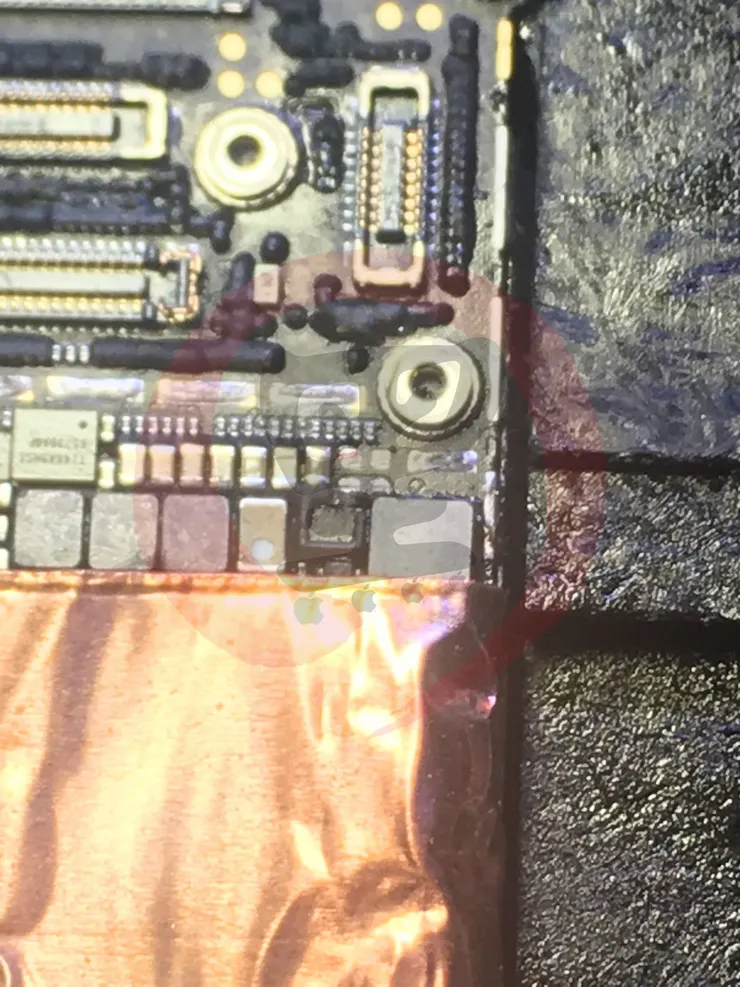

發現在音頻編解碼的部份,有一個負責在數位轉模擬的信號的點有問題,將晶片取下

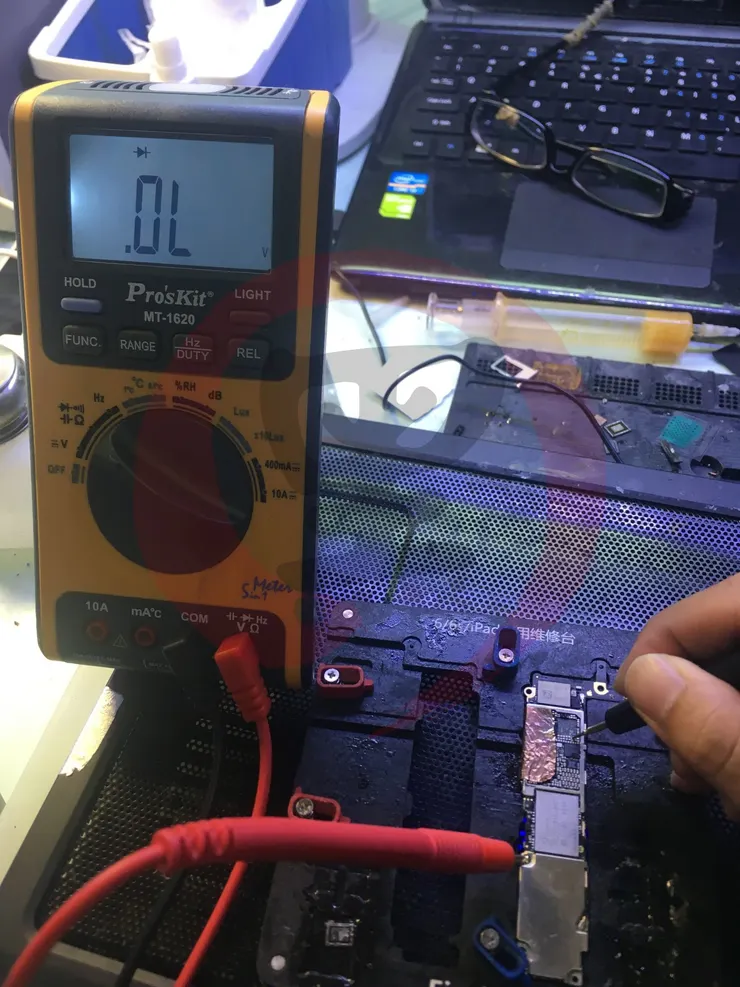

取下後測量,為無窮大,當然是無窮大...廢話

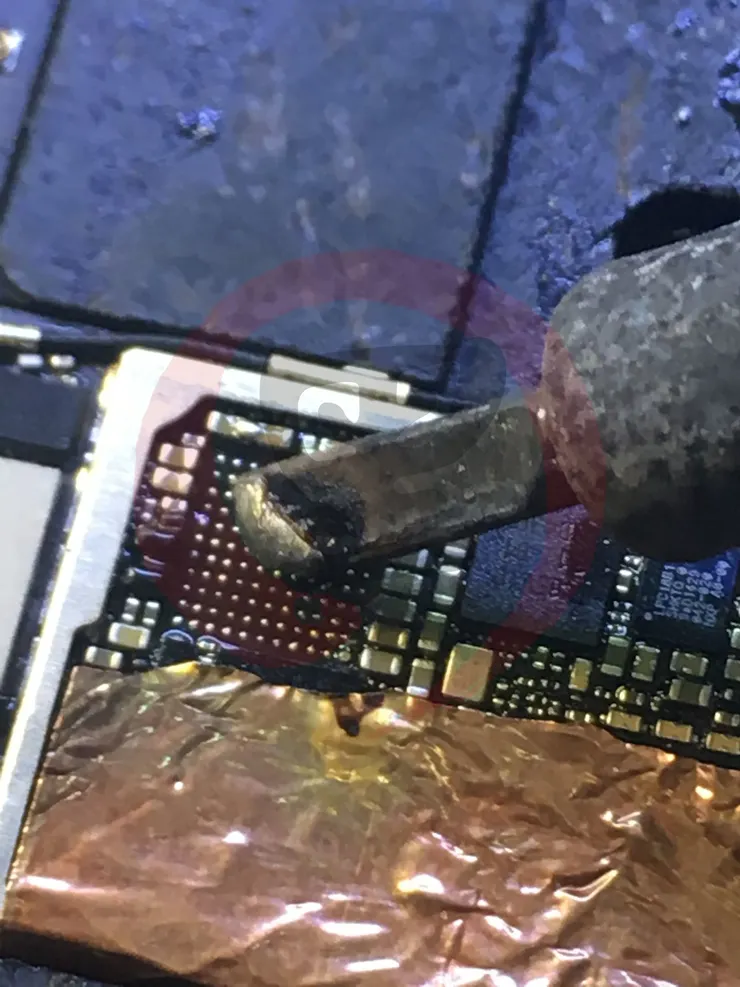

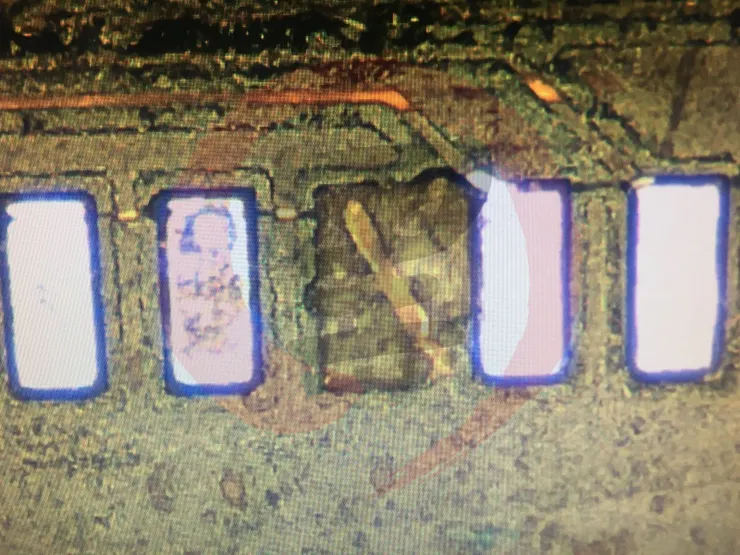

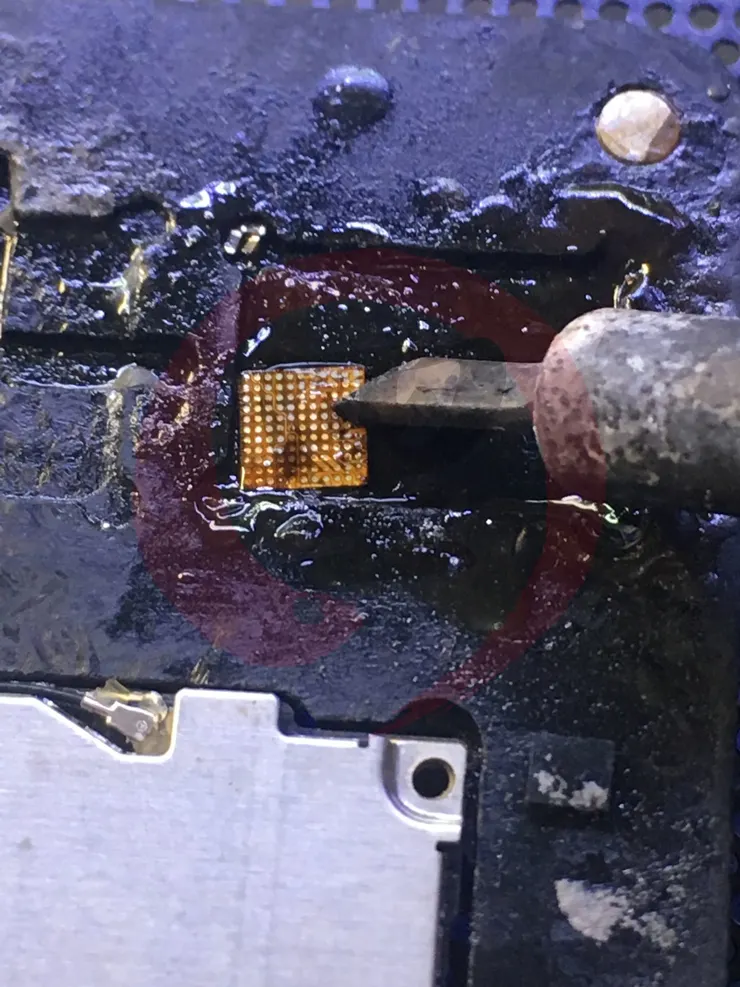

使用烙鐵進行帶錫動作

晶片也重做一次

整理完的主板錫點,在重新更晶片焊回

最後在裝機測試聲音~~都可以正常了(當然各位聽不到)

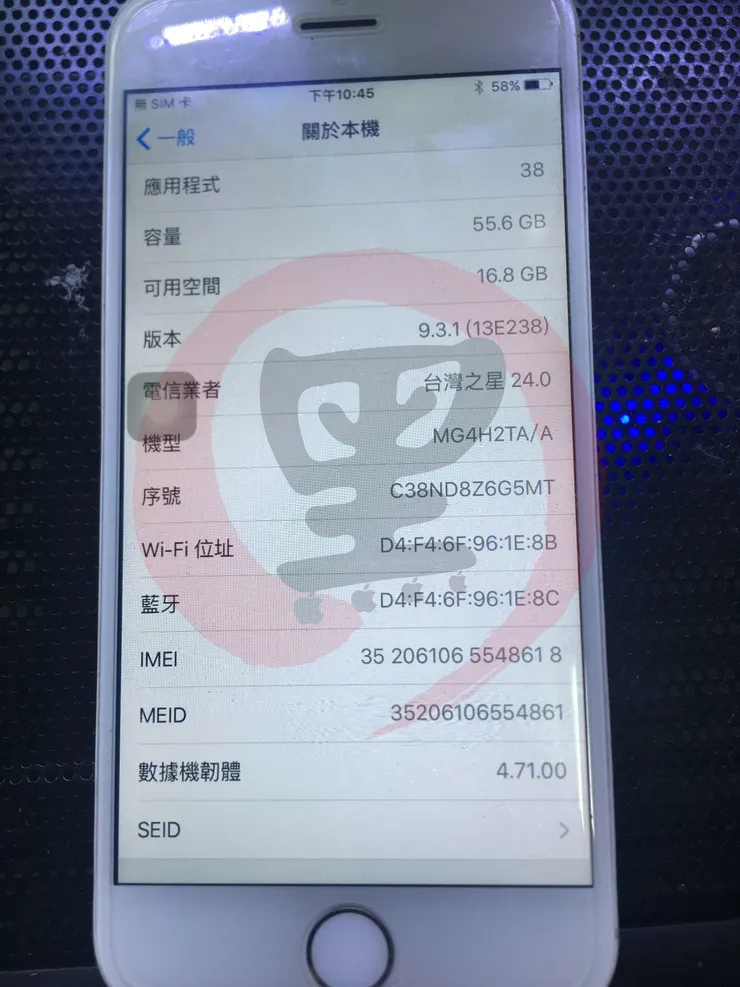

進入關於本機檢查序號,全部都正常

測試指紋 正常~~收工!
