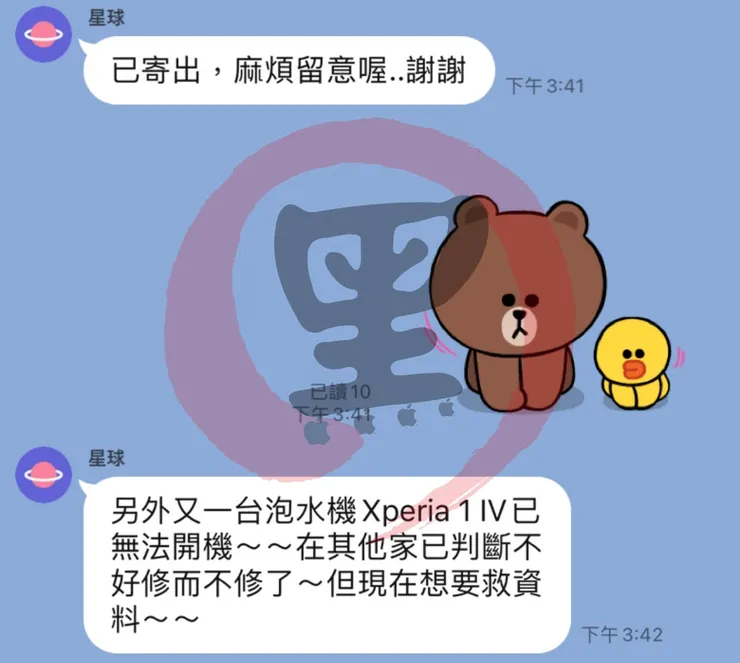

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 Sony X1 iii ，說真的 Sony 的手機型號，我也是非常不好認，哈哈，客戶描述是這個樣子的，客戶不知在那裡泡水後，送修到某處後，不知道修怎麼樣，反正最後退修，然後再送到別處，最後轉送過來，客戶想救內部的照片、影片數據
收到件後，我大概看了一下，泡水痕跡不算很嚴重，因為送來就己經是第三手，所以不排除前面有人整理過，也看不出來這台防水效果好不好的問題
上電後基本上沒有電流反應，觸發大概也只有 20mA 左右，再排查時就直接看到了一顆 PE049 異常，這顆是什麼玩意，其實我也不知道，因為沒有電路圖，這個元件代號，需要反查才能知道料號
剛忘了說，補充一下 SONY X1 iii 是安卓的雙層主機板，剛那顆 PE049 是在下層板的內層，怕修蘋果的師傅看不懂，另外再補充一下，蘋果手機是上層板為應用，下層板為基頻，但 SONY 的是，上層板為射頻與供電，下層板為應用，但上電的位置是在上板層，所以前端保護，會在還沒觸發到應用（下層）時，就會先被主供電的保護電路截斷，所以觸發 20mA 是很合理的
所以蘋果系列的待機跟安卓的待機，差別還是蠻大的，如果是蘋果有這的故障，理論上應該是觸發後就 1A 左右，因為保護多半都在次級的位置
解決完一個 PE049 的問題，但我不知道他是什麼，所以也買不到零件，只能先修一步走一步，接者挖阿挖阿挖，找到了一顆共模扼流圈，不確定是走共模或差模，因為沒圖，但很可以確定的，元件沒壞，但對處理器是開路狀態，這個開路狀態，不排除自然損壞，也不排除是分層導致，就都有可能
但不管怎麼樣，現況就是要先將處理器與記憶體卸下，並且測量兩端是否導通，也需要針對處理器本體，確認一下二極體值
確認值沒有問題後，也沒有開路，那就不用再飛線補上，直接開始回上裝機
雙層板植錫
不得不說 SONY X1 III 的這種雙層板設計，實在是非常難以理解..........雖然我不懂設計人員的考量因素，但不知道，反正覺得很怪，佈局整體看起來很奇怪
植好錫後，檢測一下是否還有異常，最後貼合即可，因為沒有加熱台，所以都是用風槍做的
貼合後檢查一下連接處是否正常，要看這台觸發電流，一定要將處理器跟記憶體都上好，才看的到，可能也有其它方式，但沒做太多研究，目前我看是這個樣子

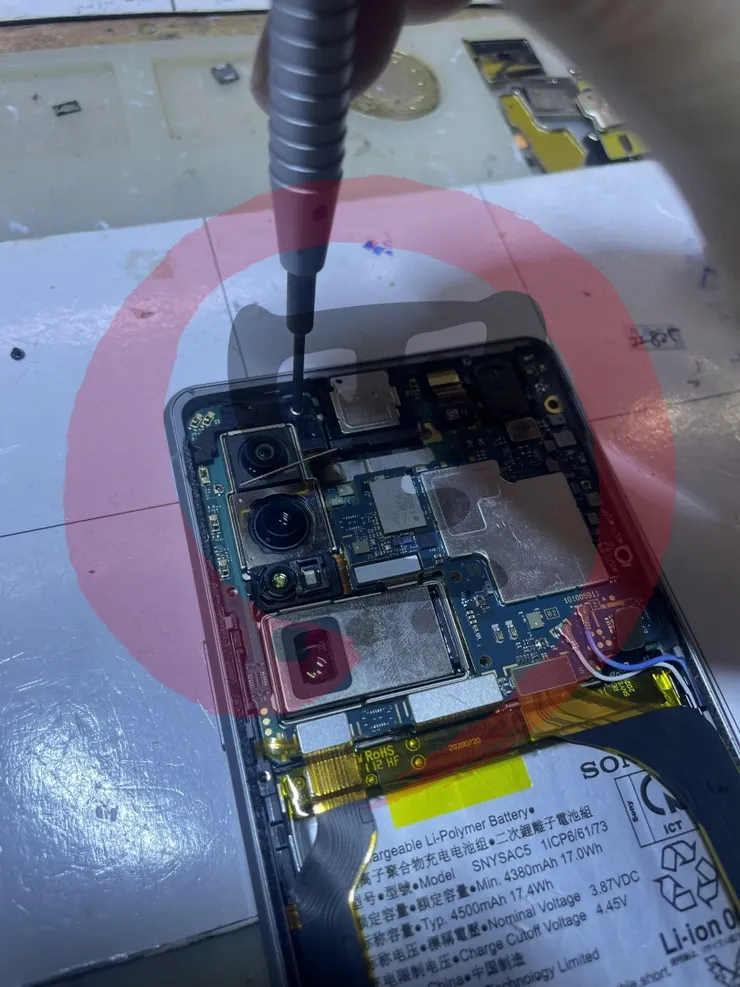

開始組裝

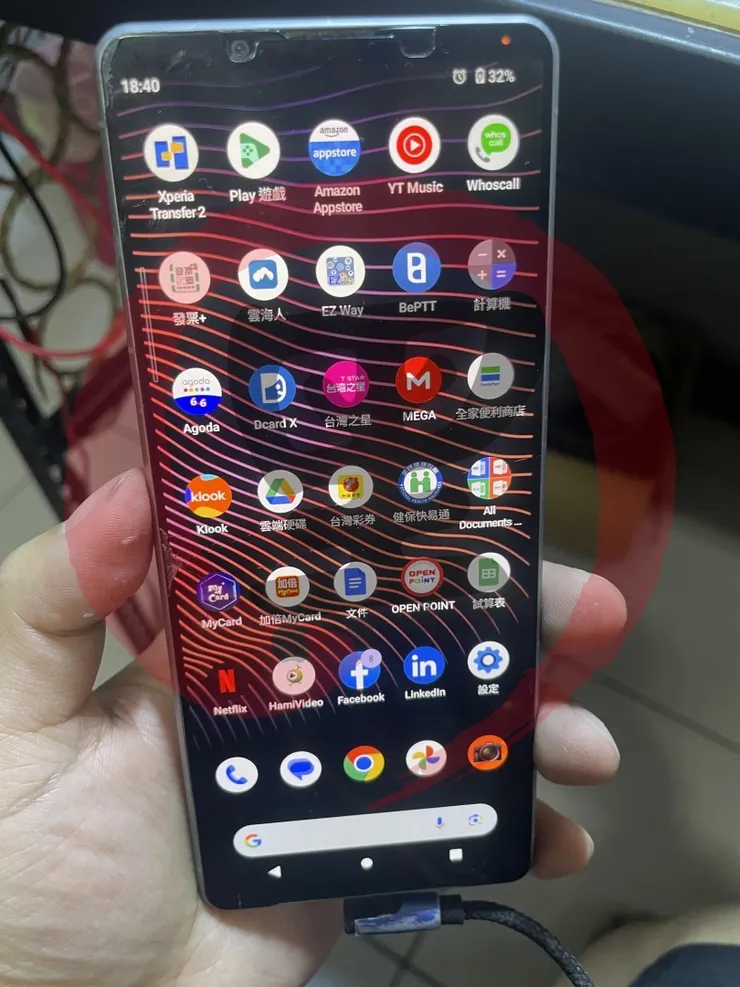

測開機，可以順利進入系統，這樣就能將重要的數據備份出來了，保資料救援，自己動手，豐衣足食！
