各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ROG5S PRO ，故障是無法開機，但比較不同的地方在於，它不是常態性故障，而且泡水受潮損壞的，客戶描述之前有碰到水，後來過一陣子就無法開機了，上電後電流反應也確實比較少見，包含觸發電流與充電電流幾乎跟沒有一樣，大概只有20mA 左右，但很確定的就是，他並不是短路引起的，那因為有泡水的關係，所以只能全蓋都開了

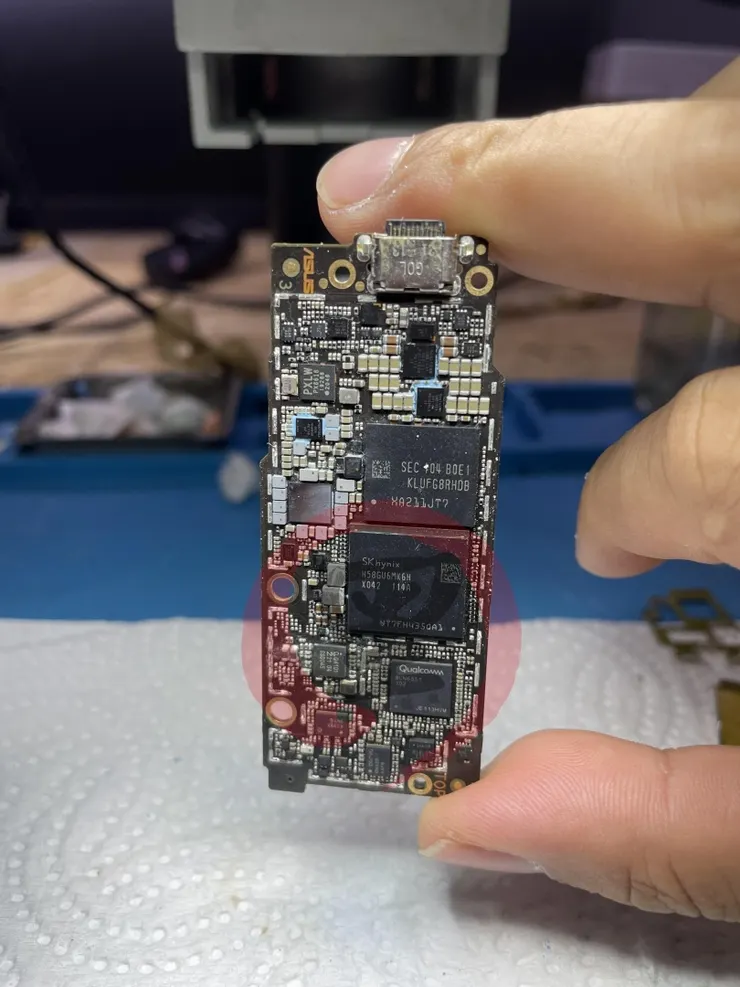

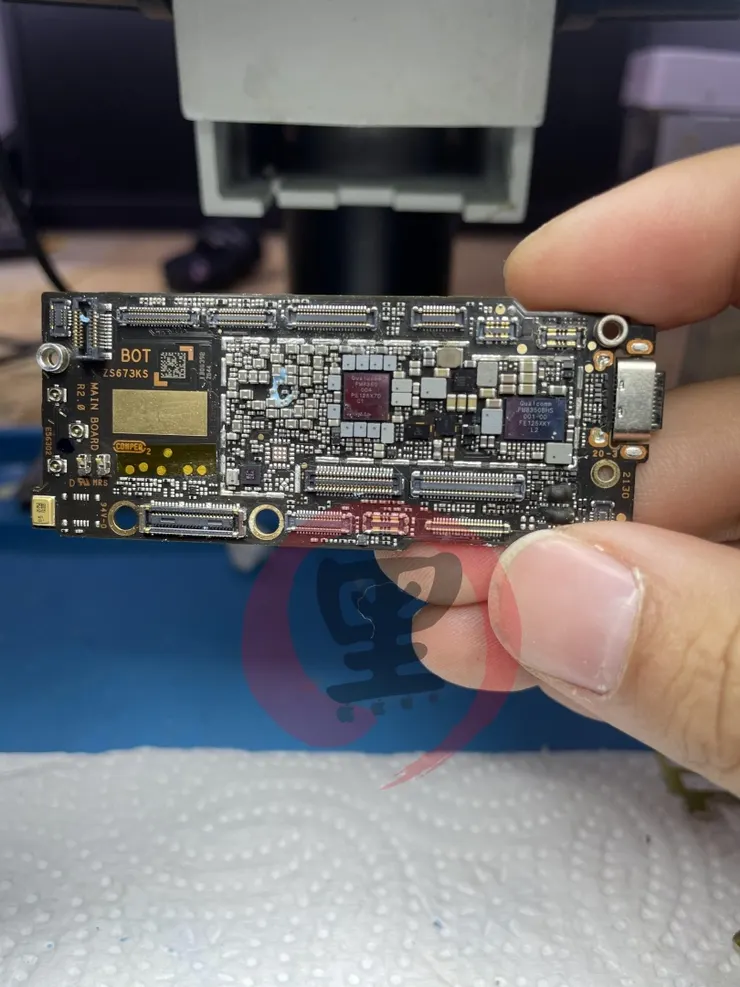

不過比較好的就是 ROG5S 採用的不是全遮蔽的，相對於開起來也方便一點，從主板上就可以看的出來是 ROG5S PRO ，因為 5S PRO 的機款，在處理器上方的位置，電路是全舖滿的，而 ZS673KS 或 ZS676KS（ROG5S）是沒有舖滿的
雖然 5S 跟 5S PRO 兩個型號都一樣，但電路上還是有點差別

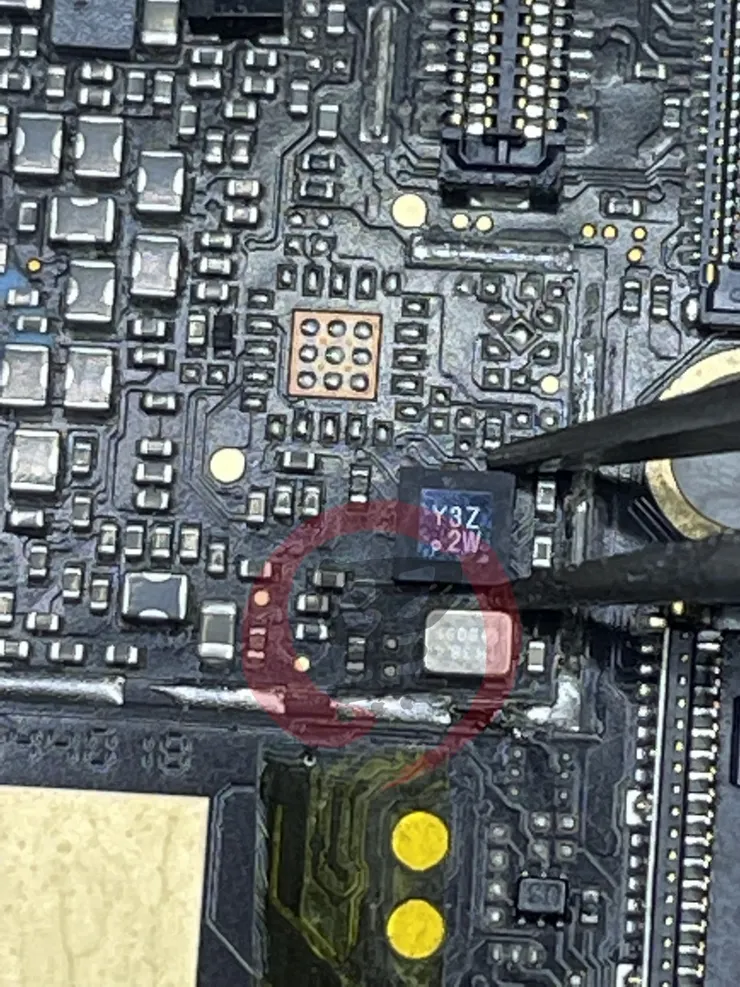

第一個部份先確認無法開機的部份，初步檢測確定是沒有短路引起的故障，把問題鎖定在這顆 Y3Z。2W 這顆，其實這顆在安卓的手機中，都算蠻常見的，只是上面的編號，通通不一樣，那怎麼樣可以分辯出它們呢，關鍵就是它會出現在 CLK 附近，它總共會有【C、F、H、J、Y、Q、K、Z】的組合，是時鐘在使用的供電，腳位是 6*6 36PIN 的，直接從其它安卓機拆來補就可以了
時鐘信號的地方比較好處理，因為電壓都出了，但時鐘電壓沒有出，第二個要處理的部份就是不能充電

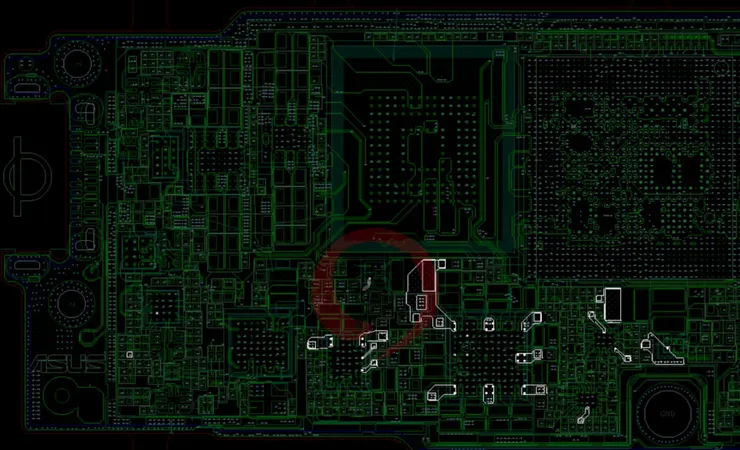

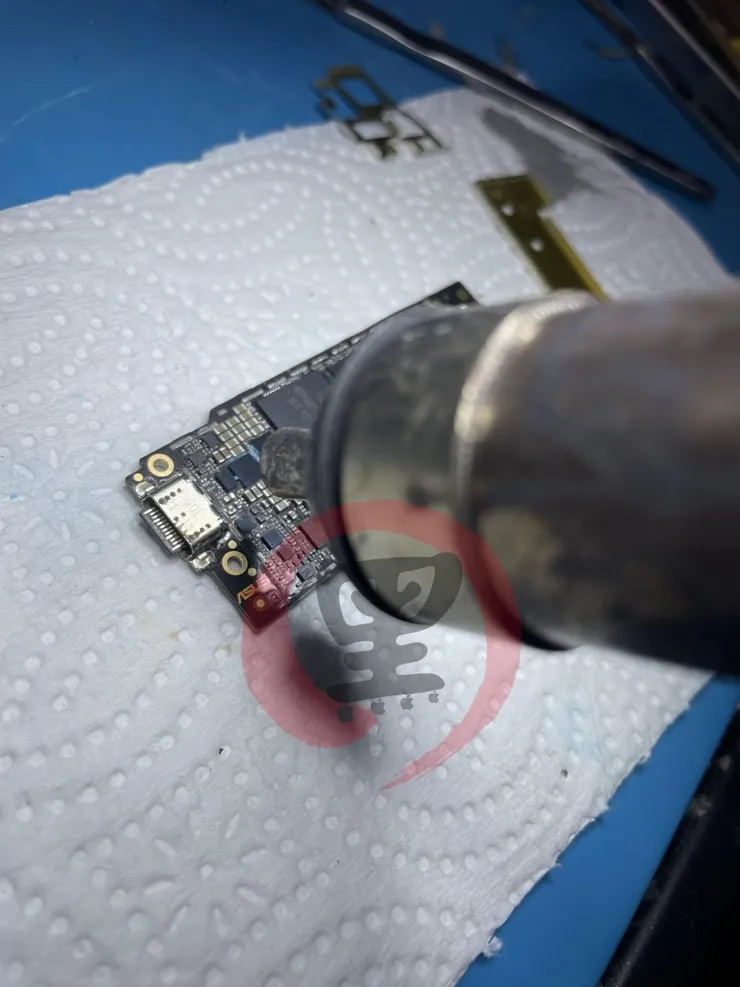

首先進行 PM8350BHS 測量，在測量儲能電感都充電或不充電時，都能測到 4V 以上的工作電壓，代表跟處理應該沒有直接關係，所以暫時先略過，直接針對 SMB 的部份開始處理，它這個部份其實我不太好解釋，它其實不應該會直接造成無法充電的問題，要跟其它三顆 PMB8350 電路框架一起看，才看的出所以然

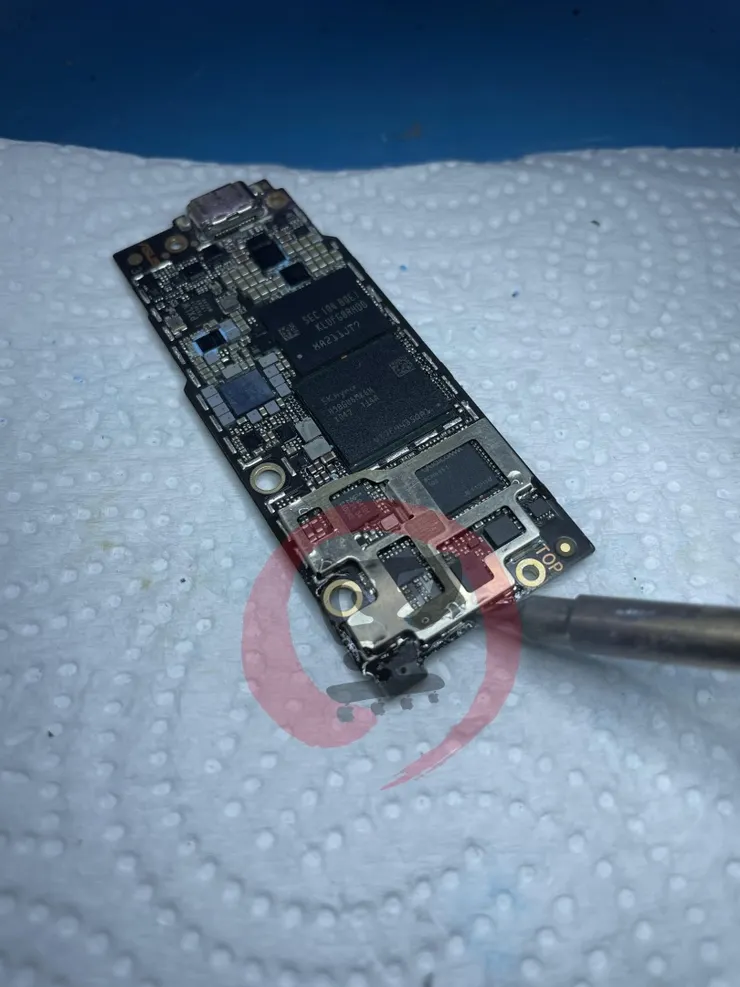

這兩個部份處理完成後，開始將鐵架等慢慢裝回去

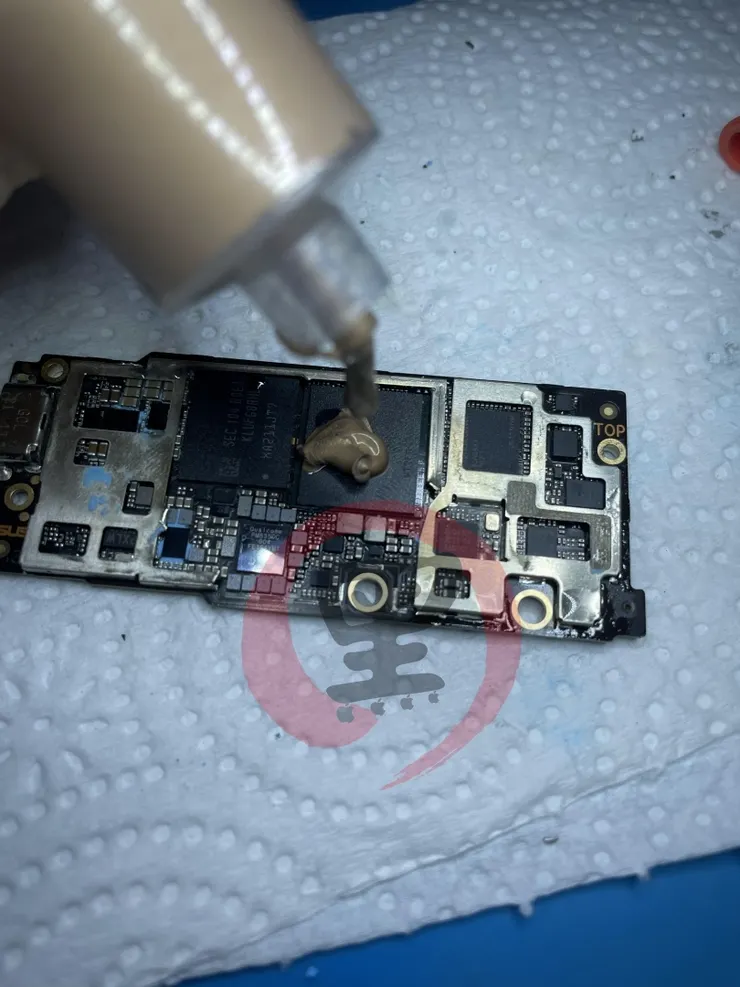

處理器的部份，一樣局部打上散熱膏

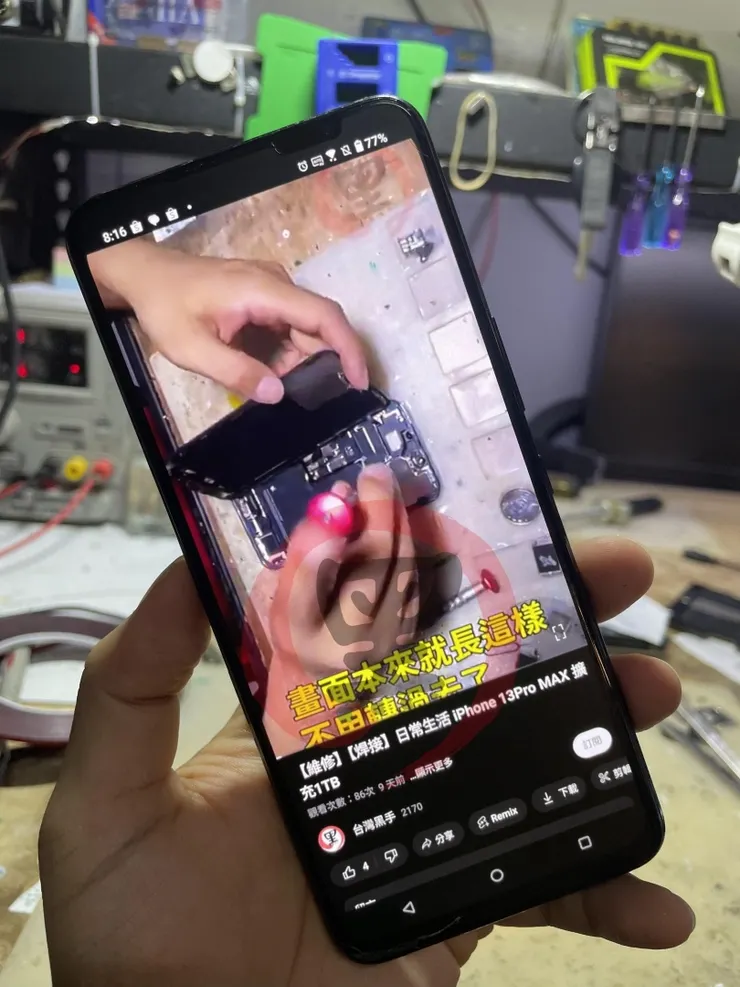

組裝後開機，一切回復正常，保資料救援，自己動手，豐衣足食！
