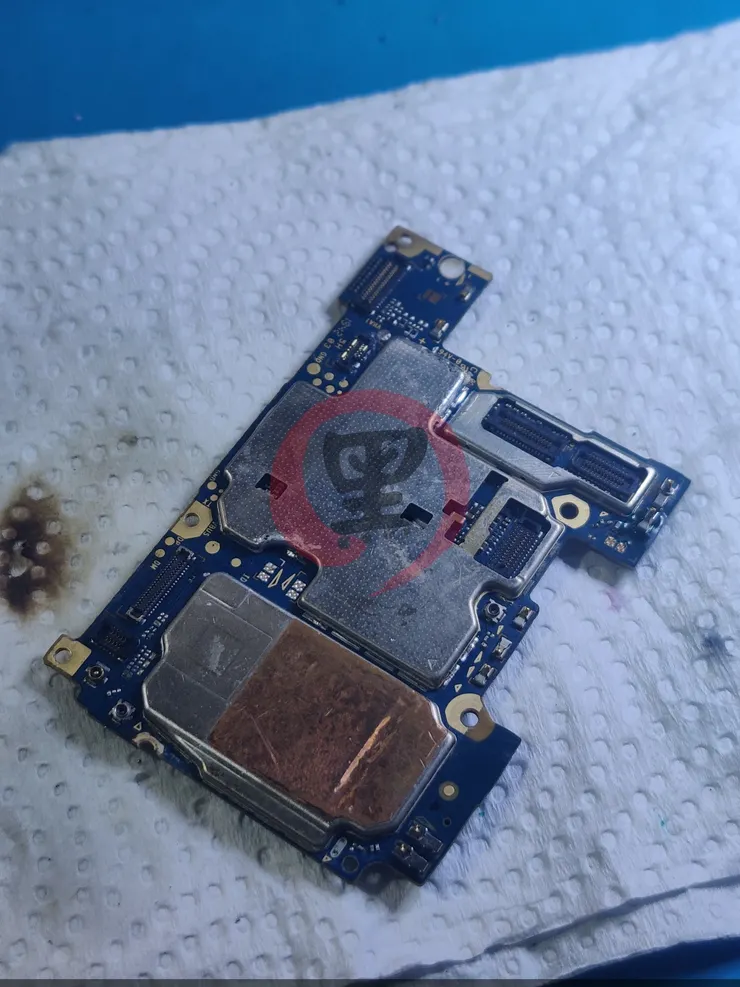

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是暴風雨後的 ASUS M2 ，故障自然是泡水了，不過我有點忘記，這隻到底是 M2 的那一隻，因為我印像 M2 有 ZB633KL ZB631KL ，好像還有其它的，因為機款有點老了，俱體我也忘了，回到重點，泡水機無拆無修，外觀就明顯可見泡水痕跡
這一面看起來就還好

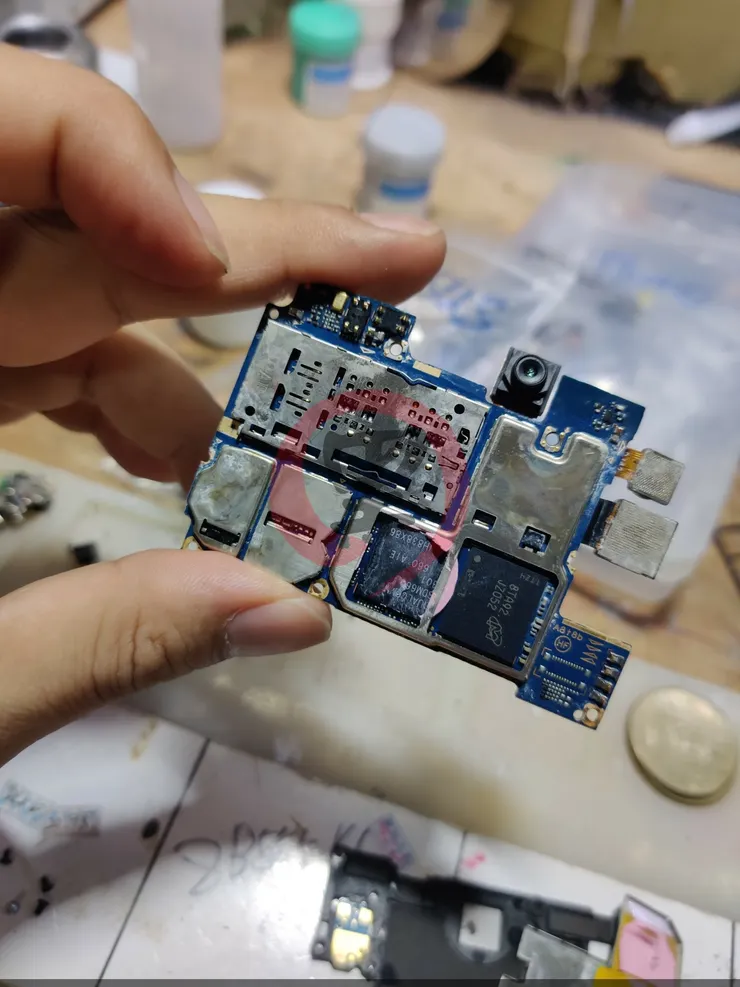

但是泡水機這東西，就是這樣，外觀不一定是準的，必須先將全部鐵蓋卸下

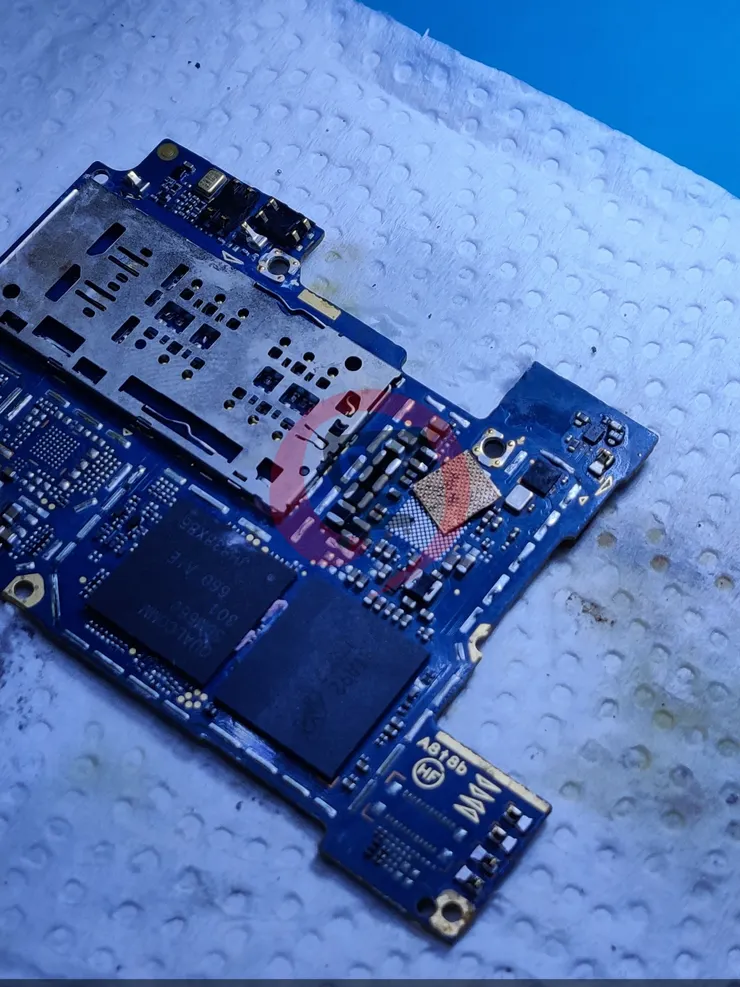

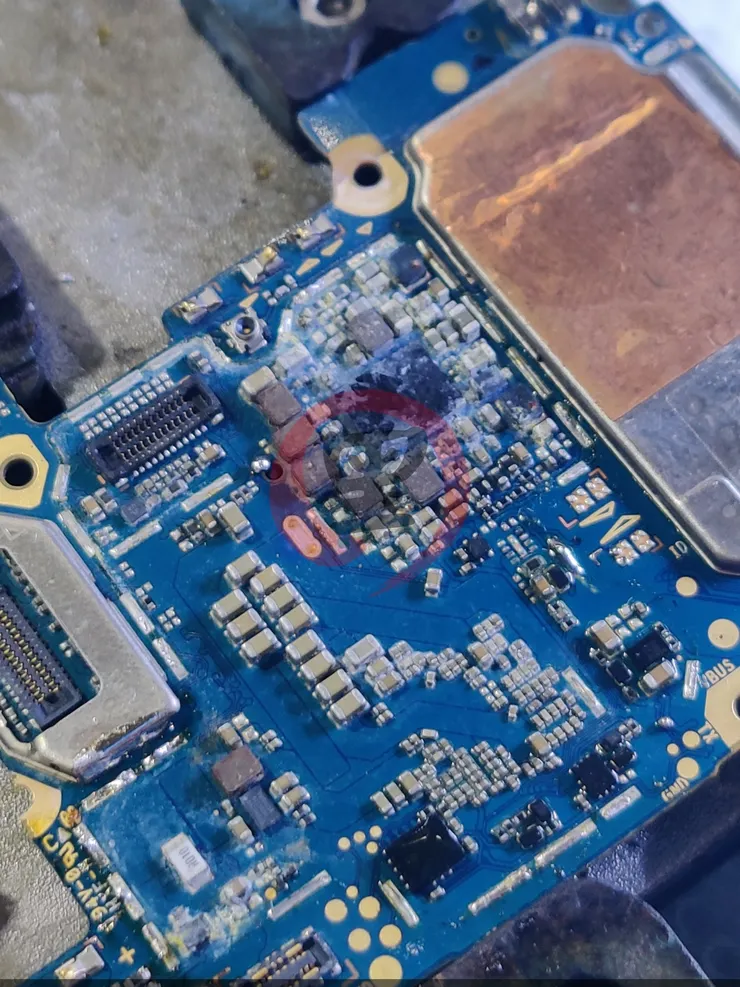

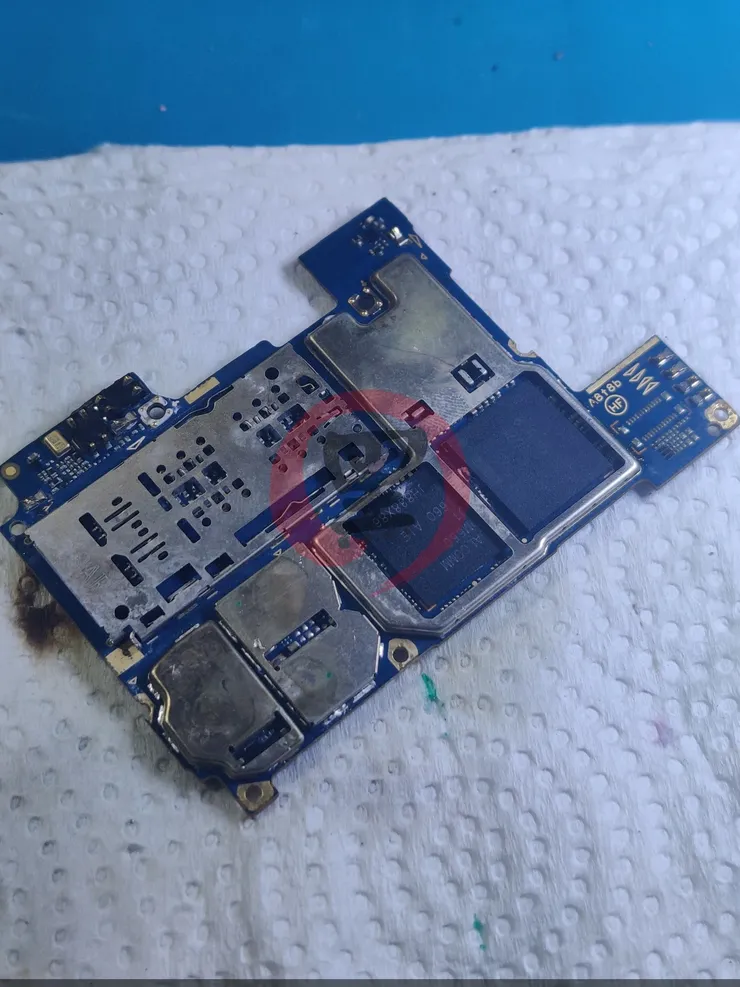

卸下後真身就出來了，到處都是泡水腐蝕的痕跡

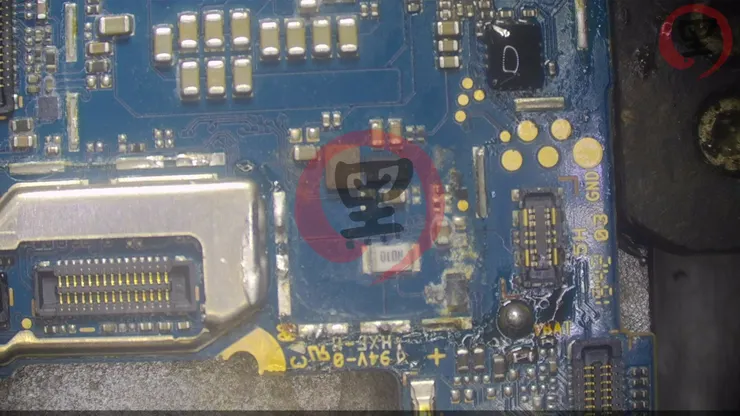

顯微鏡底下看會更清楚一點
這台估計是整台掉水中了，全頭到尾都是中獎的
看來是得要花一點時間來處理了
客戶的主要目標是救資料，主要目標是通訊軟體

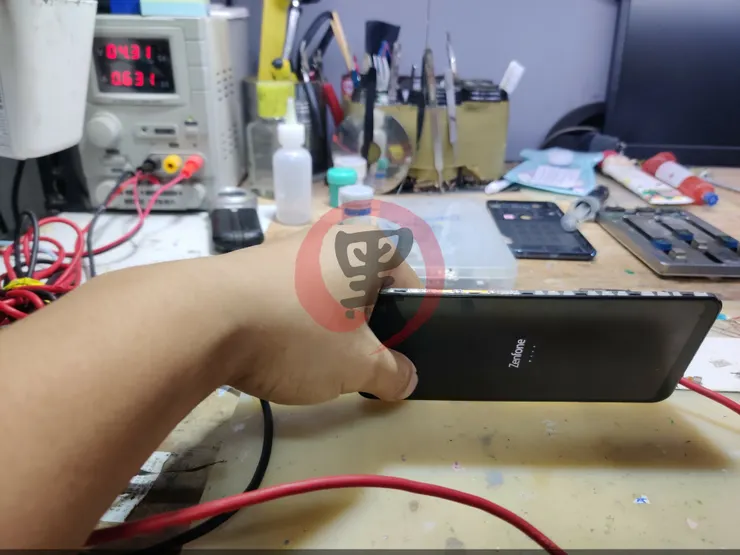

先前己經先送過一次電，是漏電 600mA ，同時有觸發短路的問題，充電部份也有連帶二級短路，第一個先針對漏電 0.6A 這部份處理，更換的 PM660 的副供電

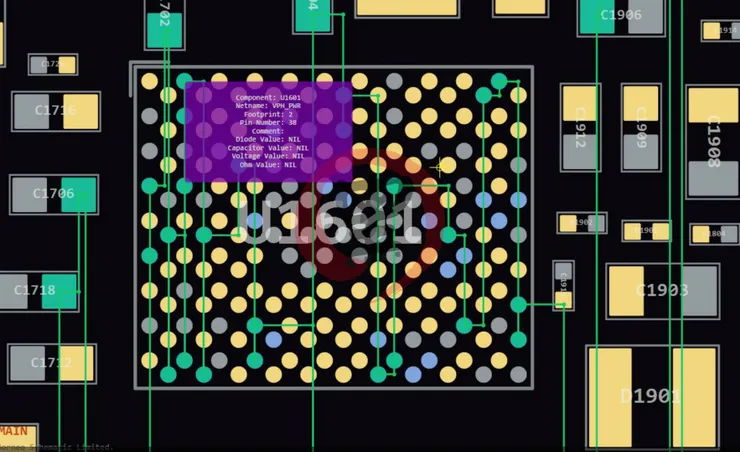

雖然這個電流不是最主要影響不開機的，不過 600mA 還是算有點大，如果是 60mA 我可能還會考慮一下要不要處理，依 PCB 圖就可以看到供電線的分佈

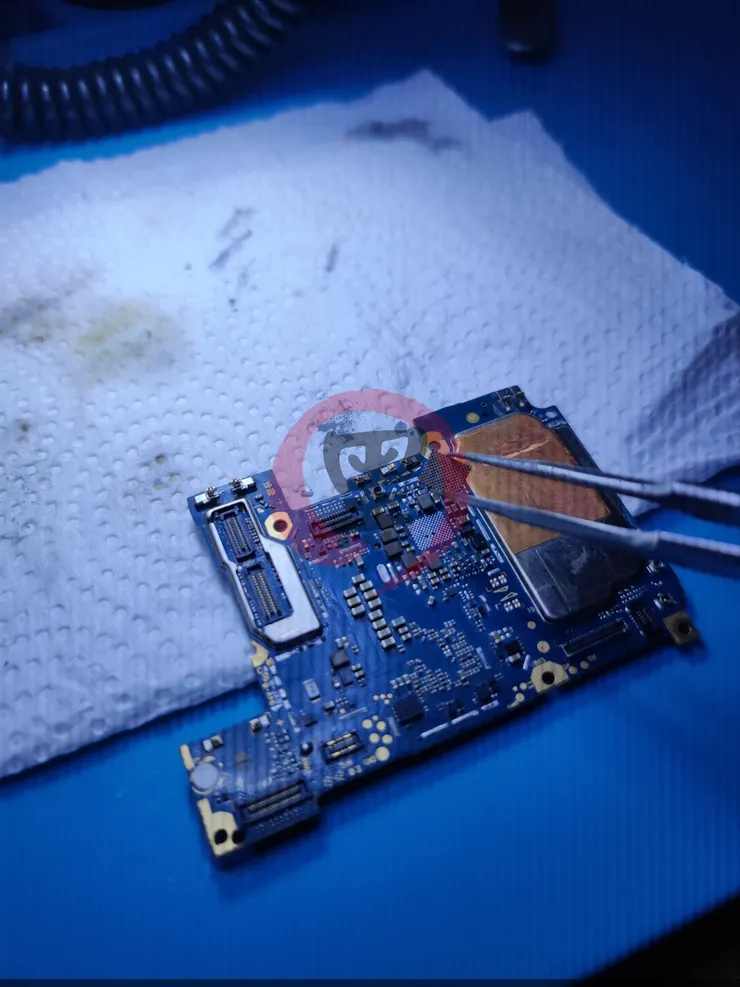

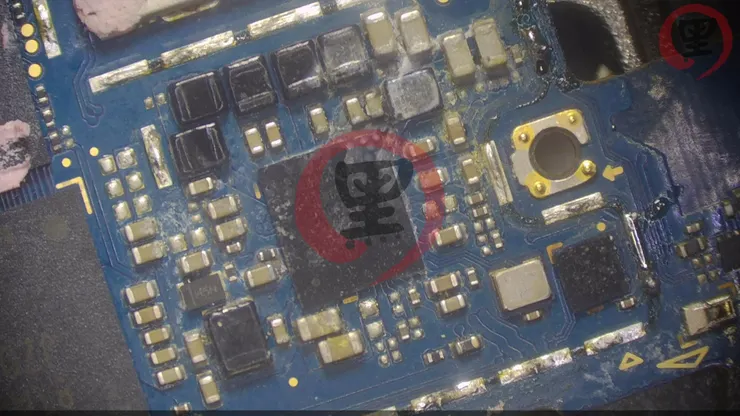

第二個要處理的是，主要供電，也是 PM660 系列的供電，因為主核心採用 SDM660 / SDM630 / SDM636 基本上都會採用 PM660L / PM660 做為主供電與副供電（靠處理器近的為主、遠的為副）

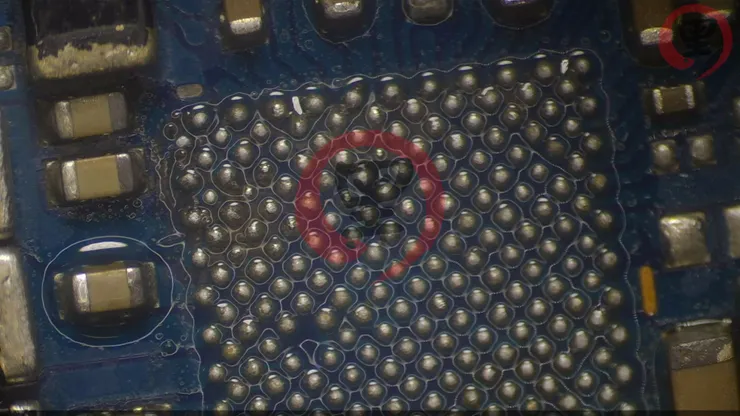

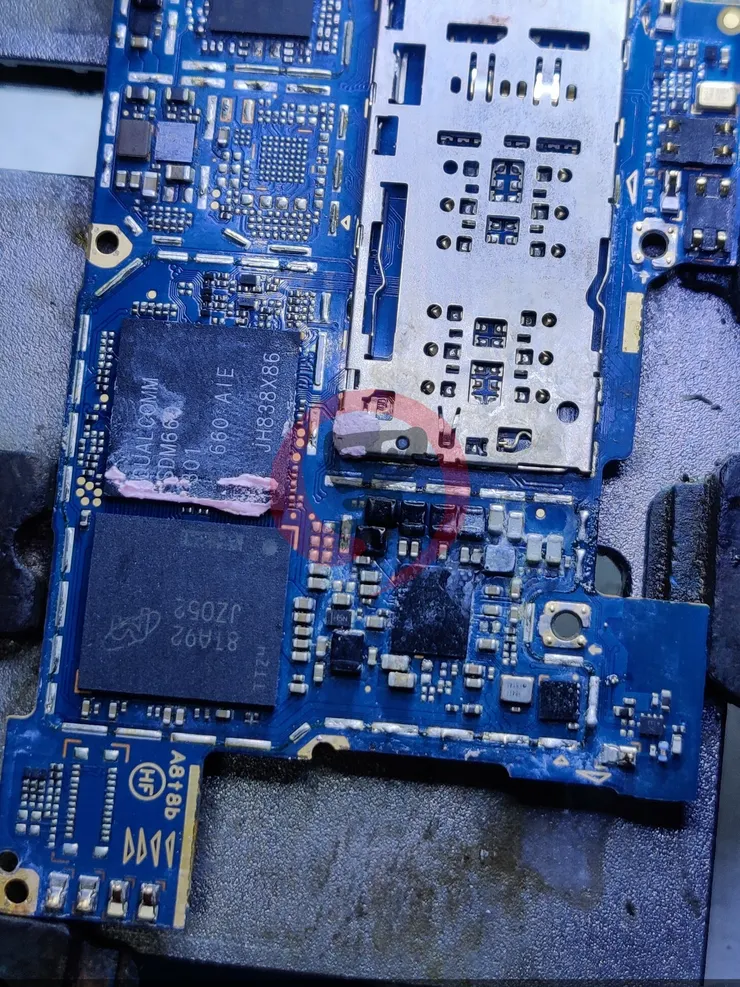

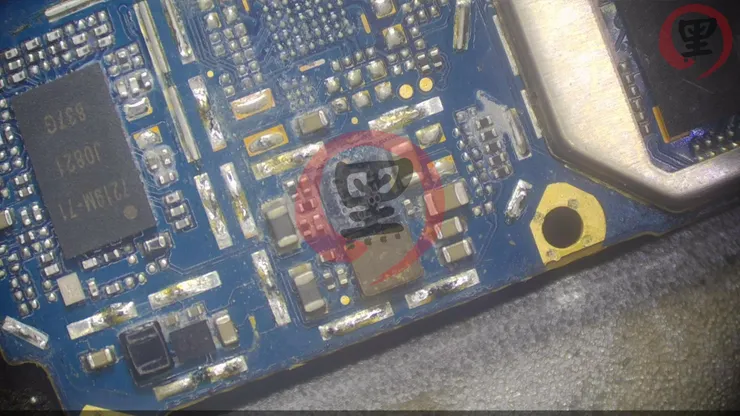

拆下後都能明顯可見，燒焦進水的痕跡，外圍元件也明顯可見發黑的情況，而且發黑不是一二顆的事情，而是一整片

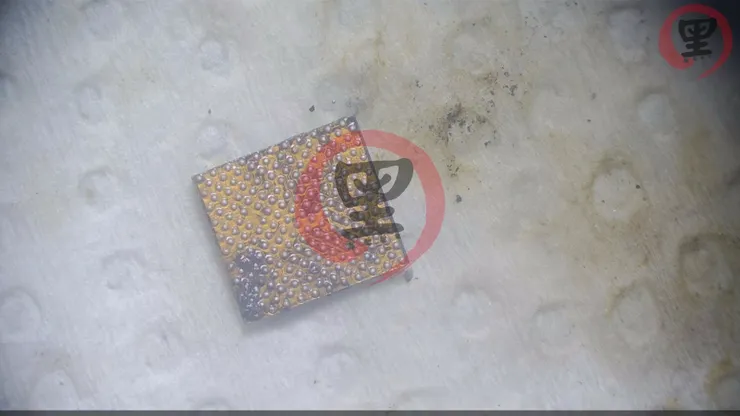

拆下的晶片如圖

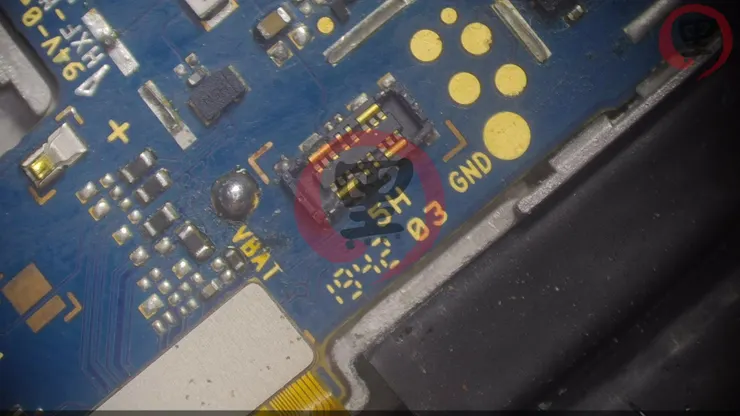

處理完二顆主副電後，送電變成沒反應，檢查了一下電池座，發現引腳底下也是爛掉的，同時座子也爛掉了

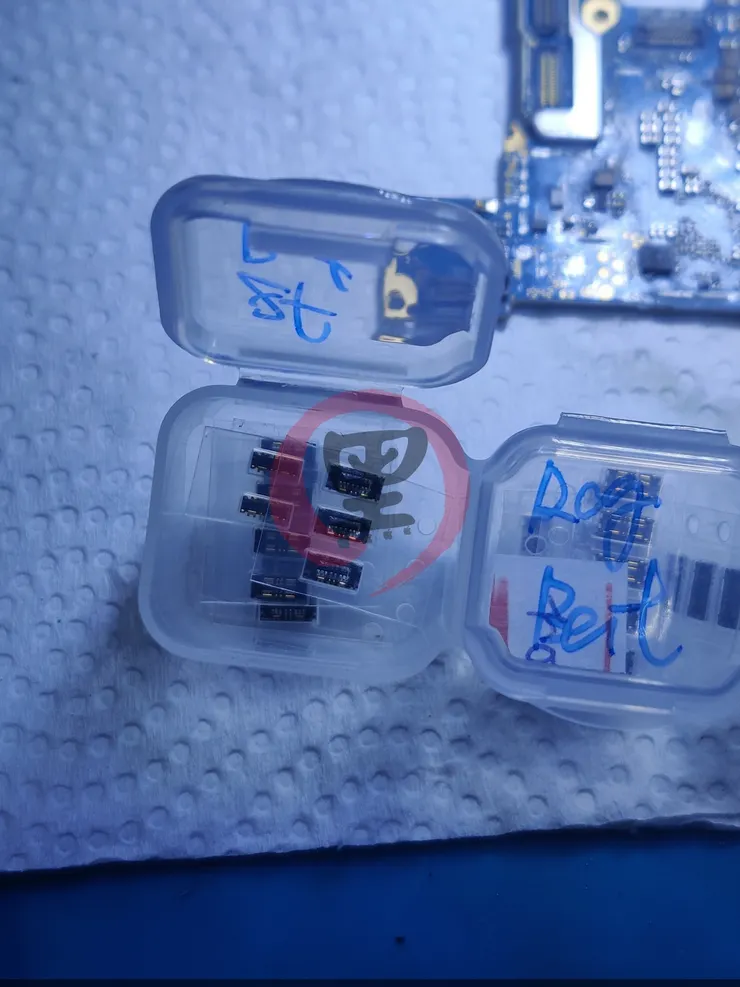

不過我這剛好有一批 ZF / ROG 的電池座，但很不幸的，這系列的 ZF 跟舊款的 ZF 電池座大小不一樣，所以還是沒換新的

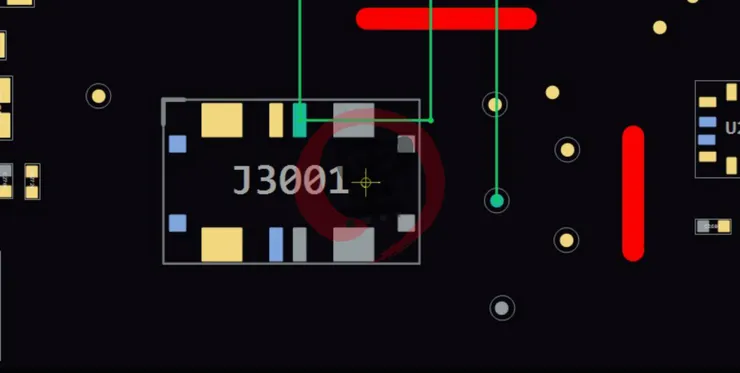

看了一下 PCB 圖，跟新款一點的 ZF 結構不一樣，下方兩條檢測腳基本上都可以無視，所以我刮了刮主板，稍微補了一下將連接座，上下兩頭對換焊接，下面的引腳，暫時就不管了

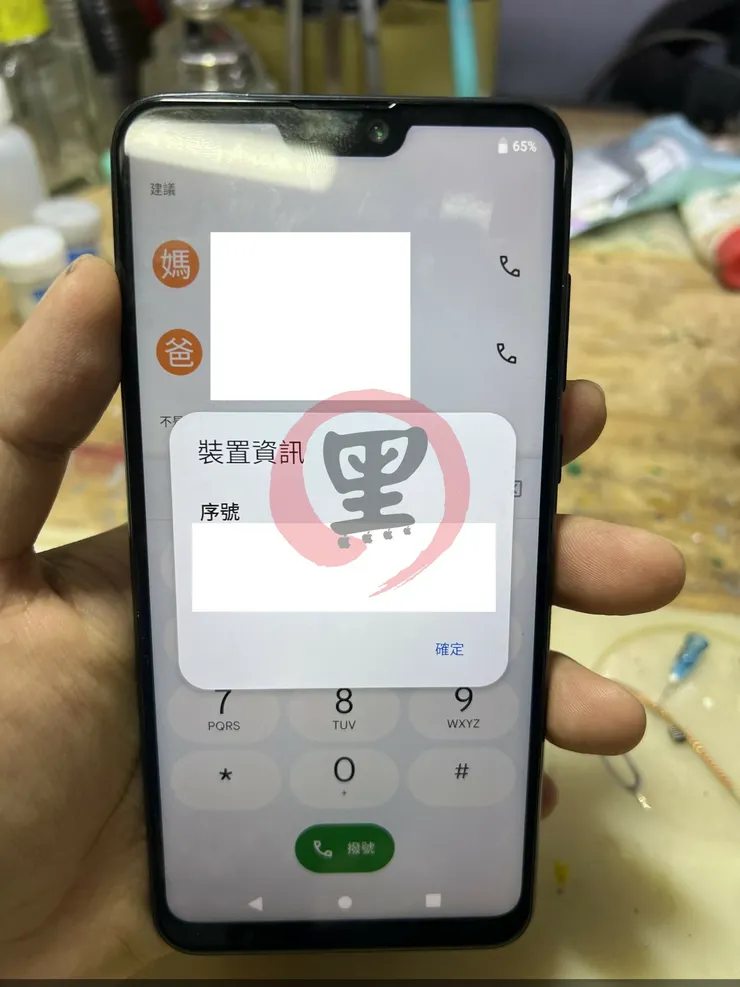

在主機板初步維修後，再丟進超音波灌個三分鐘，風乾後送電測開，可以工作了
客戶主要目的是救 LINE ，測了一下網路，基帶三無，沒有無線網路、沒有藍芽、沒有基頻，全部都沒有，這樣沒辦法交機

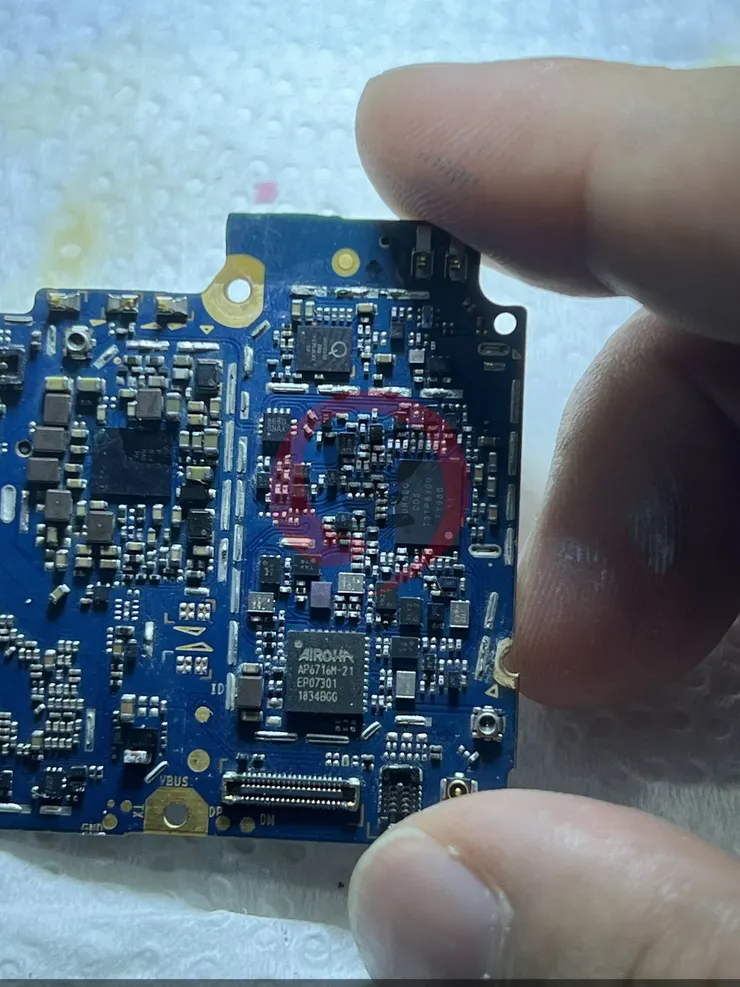

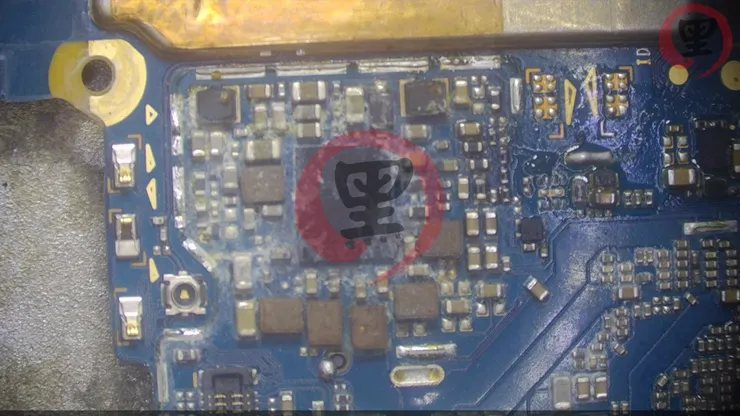

只好再回來繼續修基頻的部份，首先基帶三無 ，都是 SDR 可以優先更換了，手邊還有一些華碩舊款的主板，可以拿來拆件更換

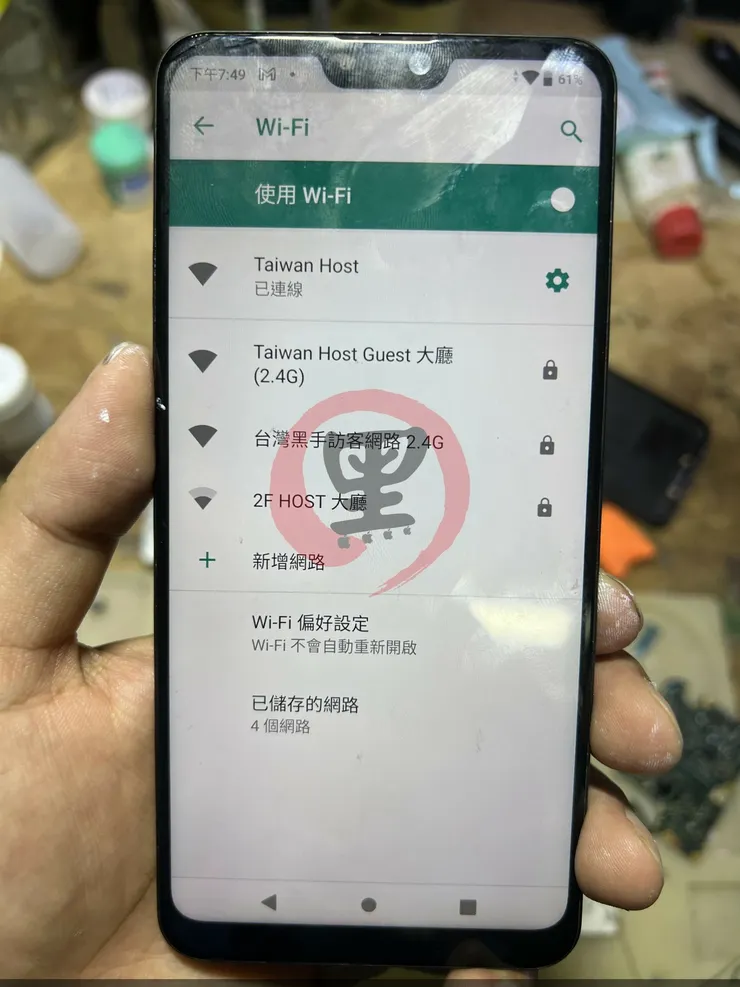

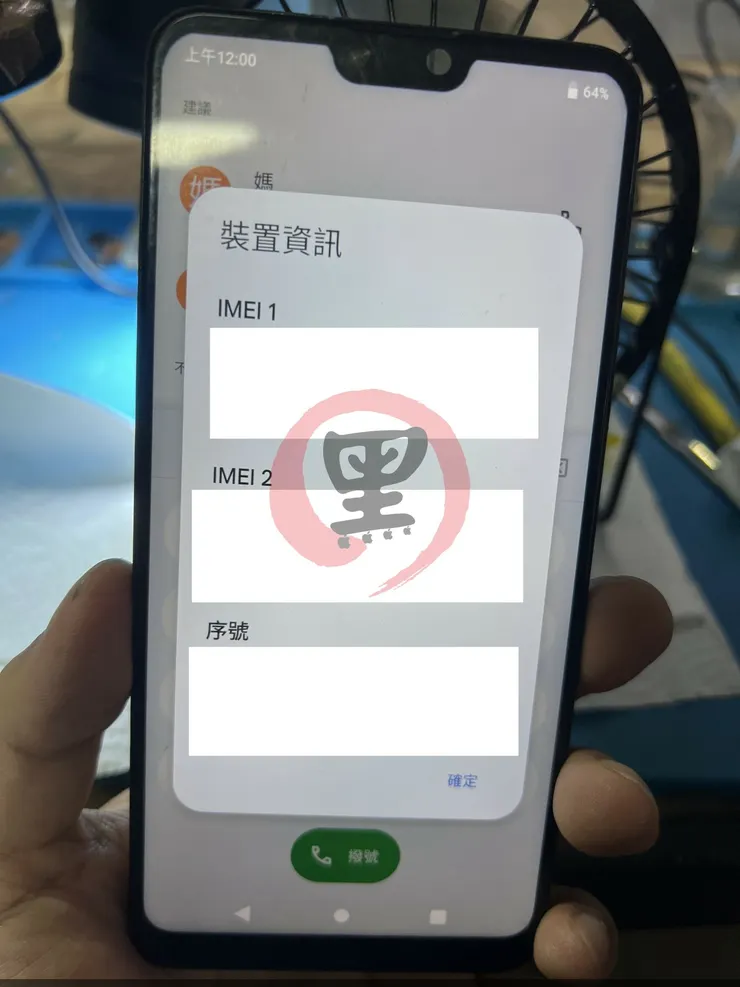

確實更換後，原本三無的，現在全部都出來了

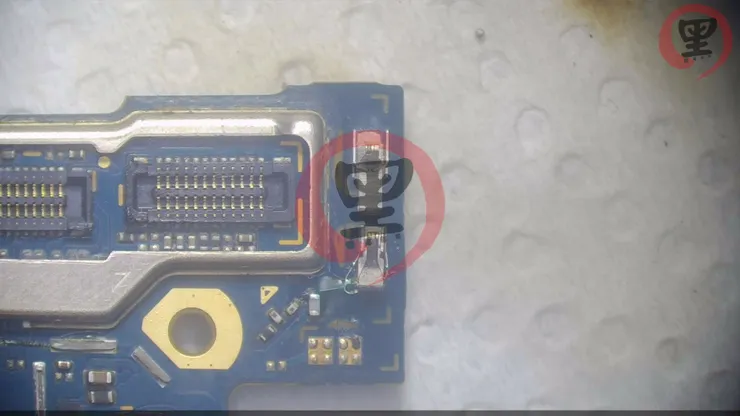

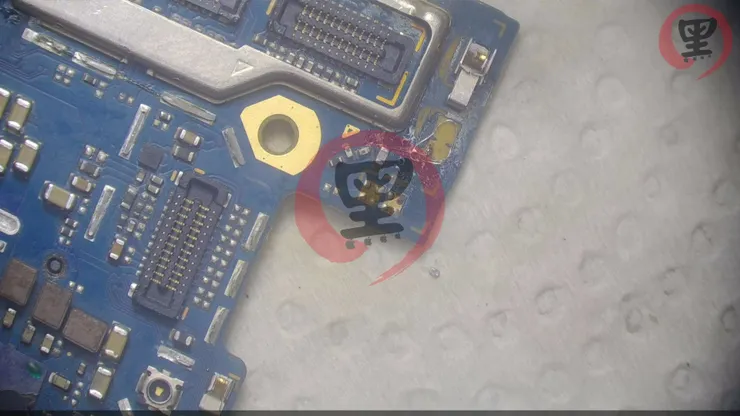

再來針對天線脫落的部份補上，先從高頻電感的位置，拉一條線出來
固定好後，重新焊上天線

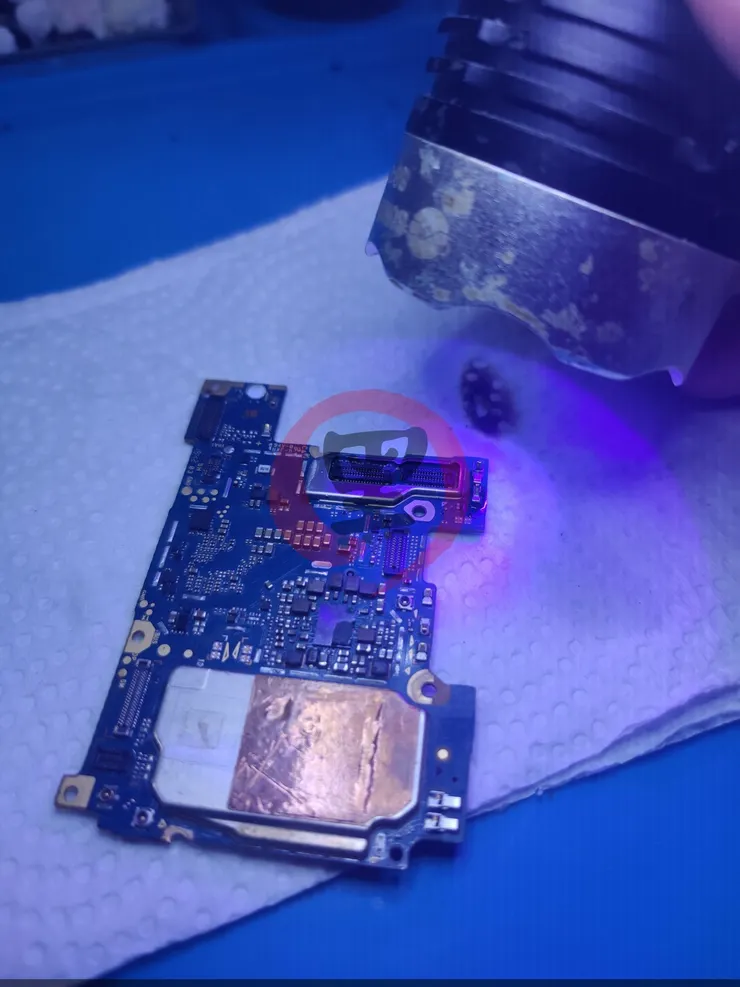

並且照射紫光燈固定即可

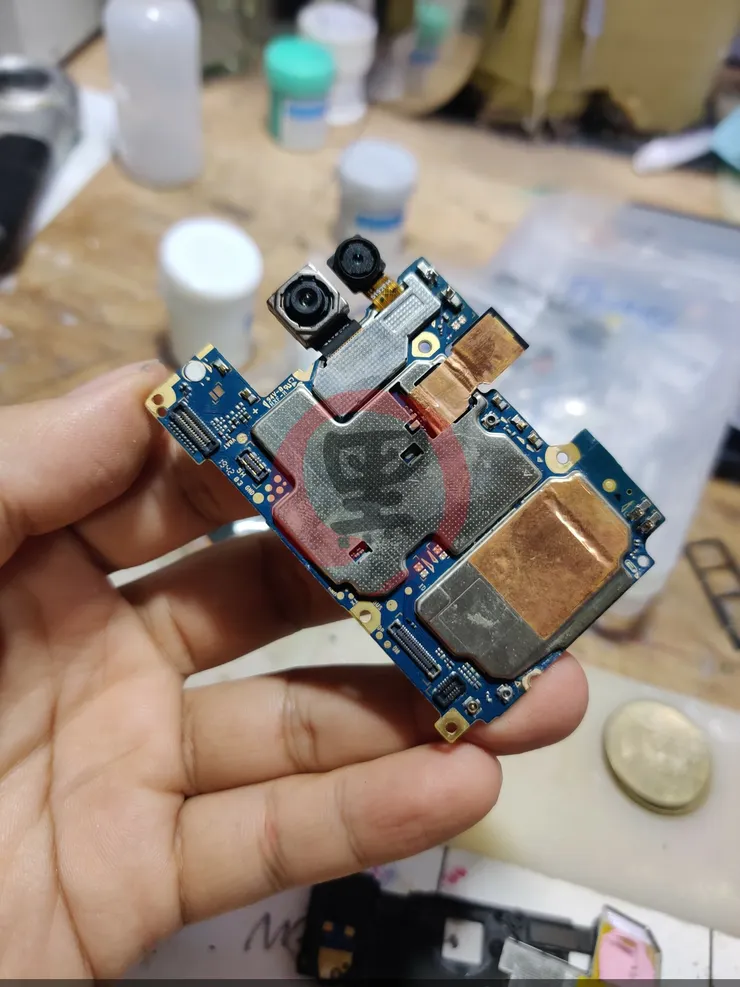

最後將全部的鐵蓋都回焊上去
雖然發熱量不算很大，但正反兩面都還是要焊上
最後裝機測試，網路是有了，但收訊還是有點弱，而且 5G 沒出來，不過備份通訊軟體跟轉移來說，這樣就己經足夠了，算是最低限度的維修處理，保資料救援，自己動手，豐衣足食！
