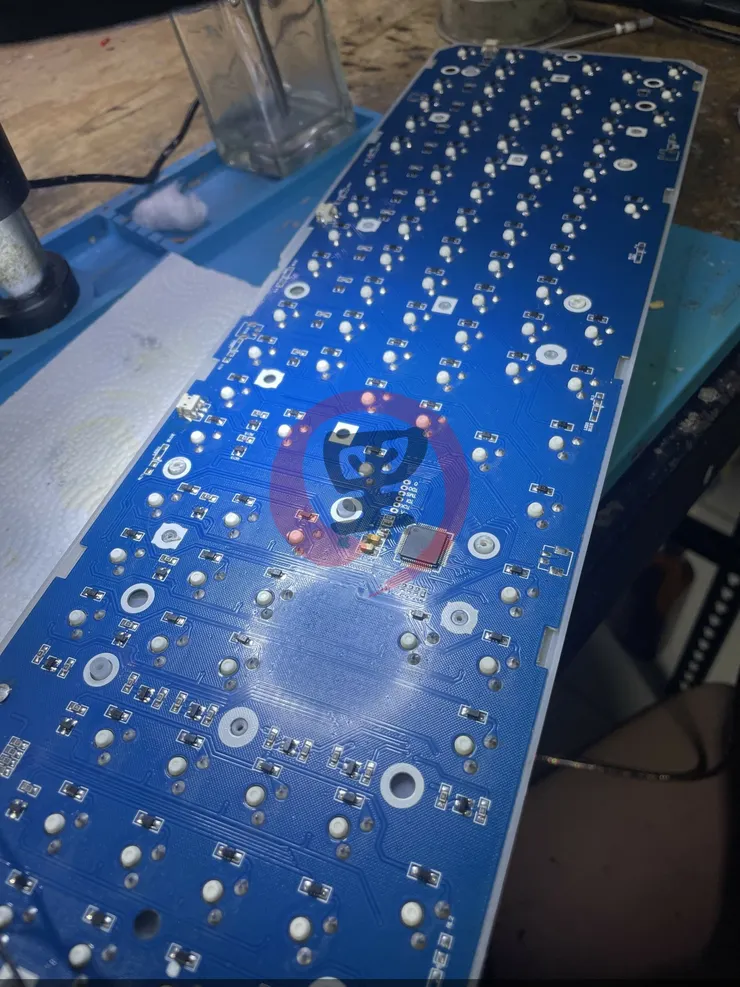

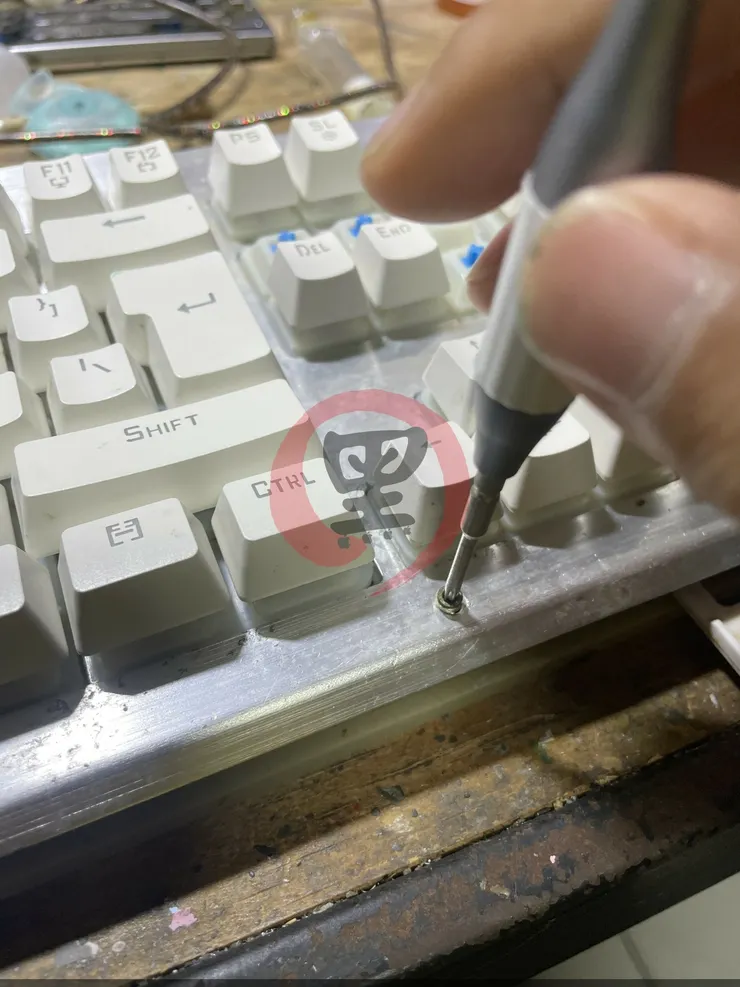

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一個鍵盤，是我的鍵盤，前兩天看到有人在分享鍵盤，我想了一下，沒錢買，就是看看，然後今天就壞了，左半邊有一部份都不能按，其它還是能正常使用，這鍵盤我應該是用了不少時間了，從那買的我都沒印像了，以前有拆下來洗過幾次，放心，我有在，你走不了的，先將外殼全部脫皮，鍵帽全部卸下

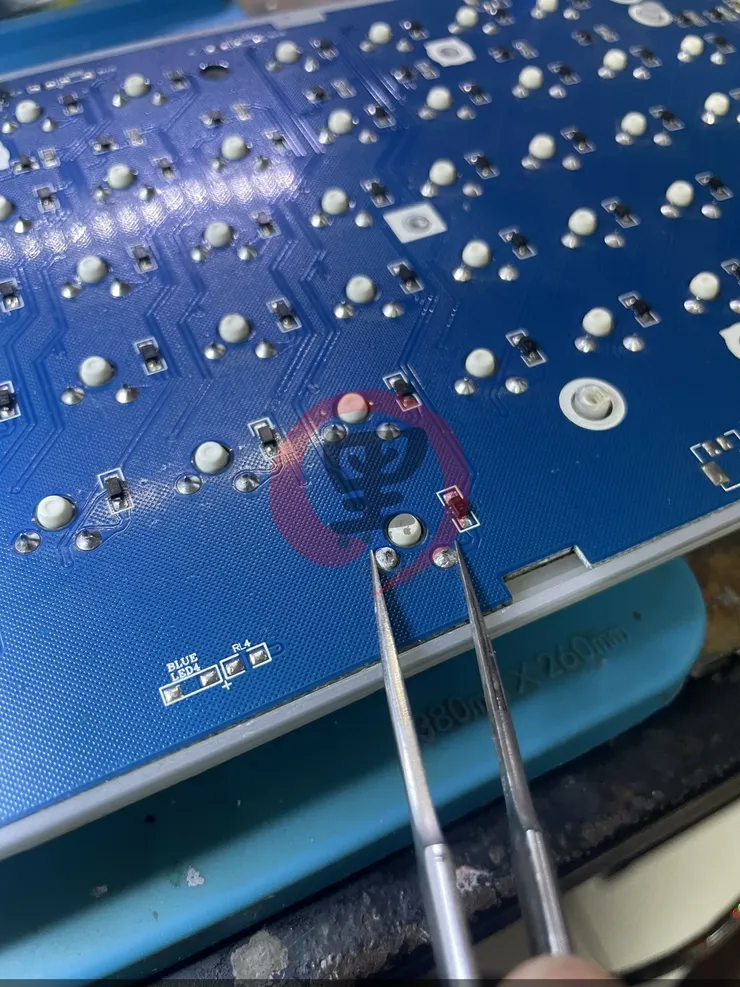

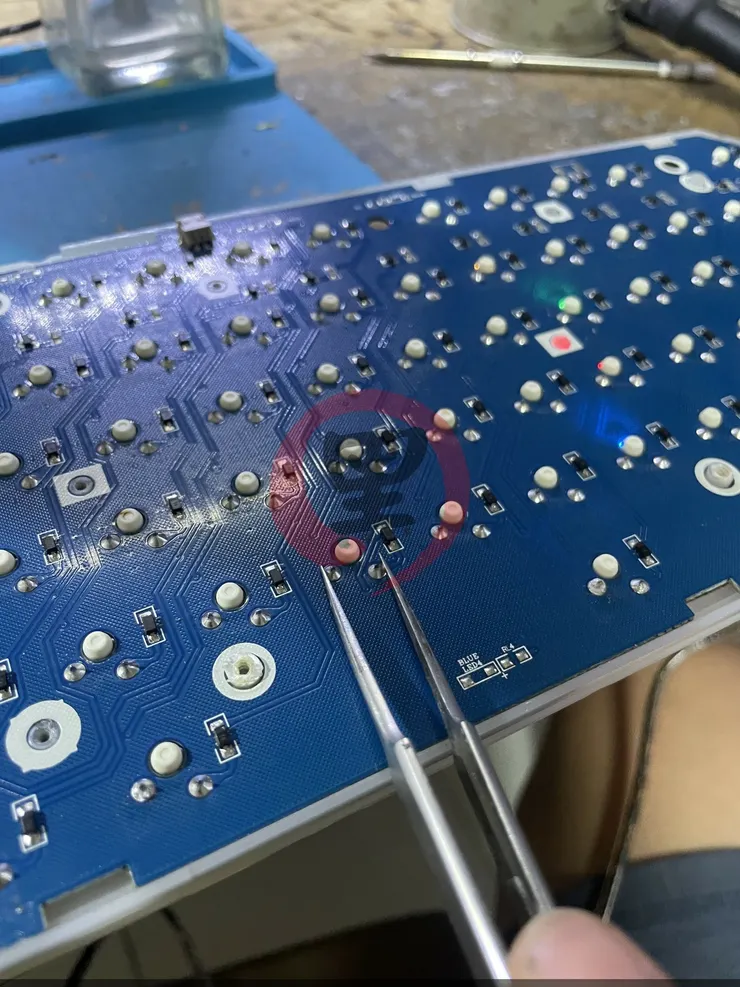

正常來說，每個鍵帽背面會有兩個接點，觸發後會有反應，因為我有開燈，所以觸發後就會亮燈，我排查起來也比較方便

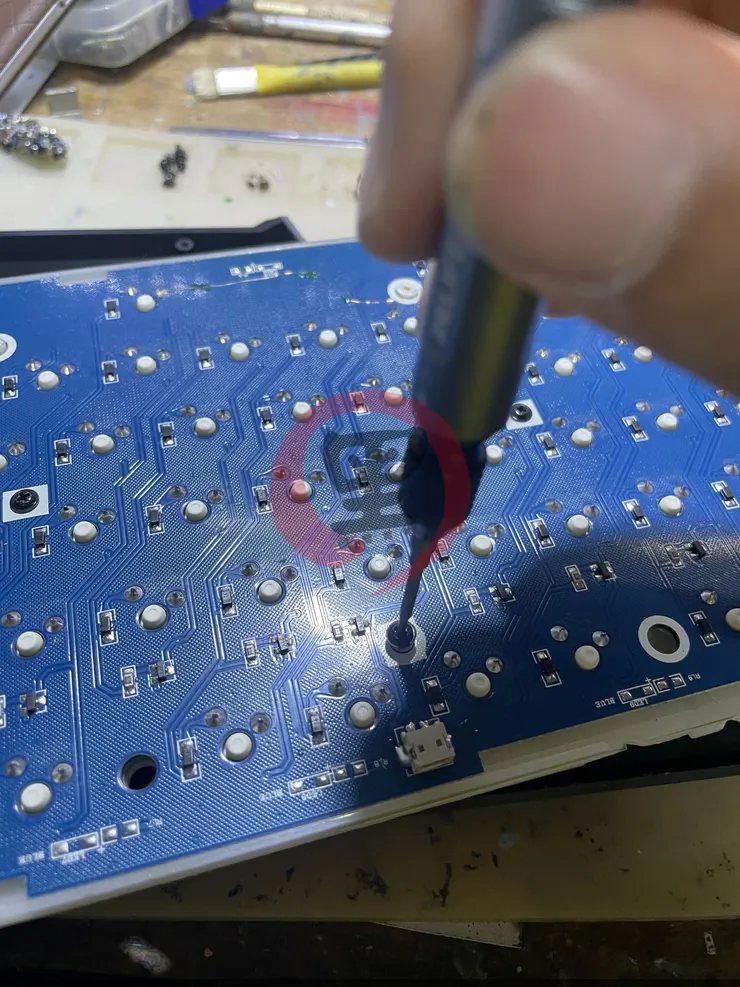

空白鍵的位置，這裡就不會亮燈，所以判斷與鍵盤沒有直接關係，用嗚峰檔測試觸發時，兩端是導通且歐姆值正常
測試影片
接者測電壓，先來看正常的

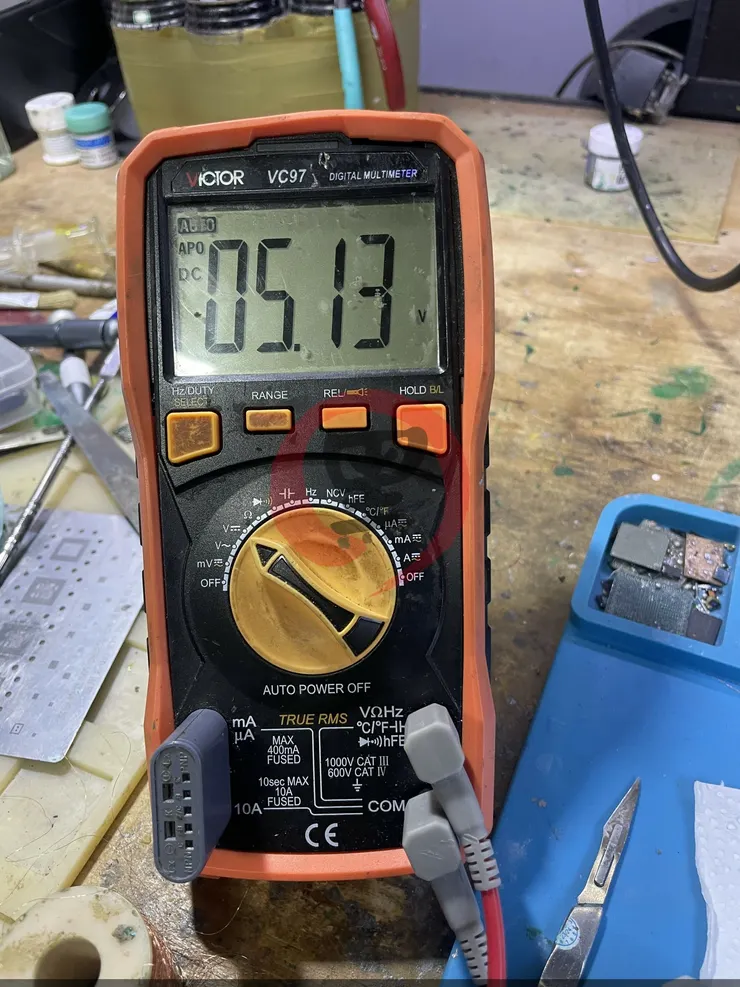

能測到的電壓為 5.13V 跟空載的 USB 差不多電壓

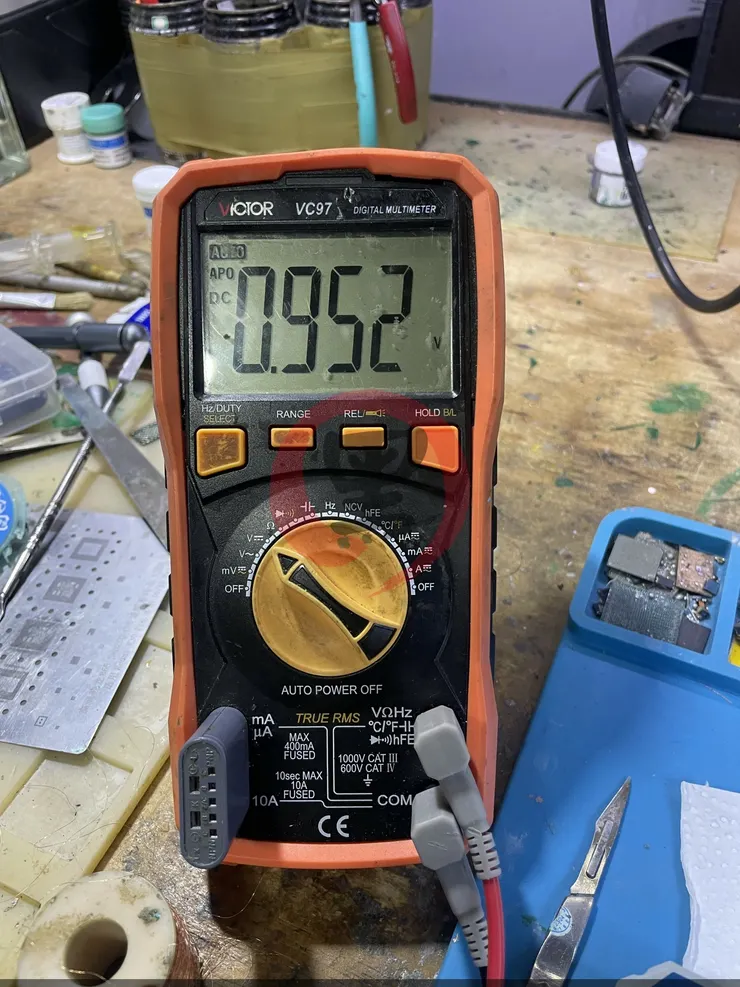

這個是不正常的位置，測到的電壓是 0.95V

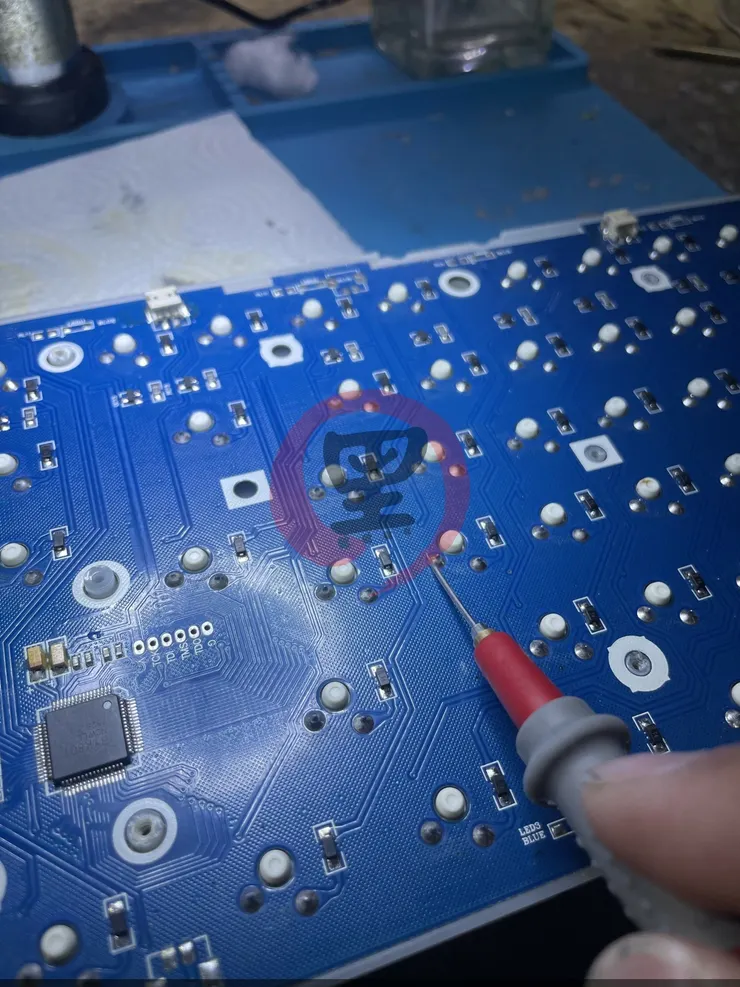

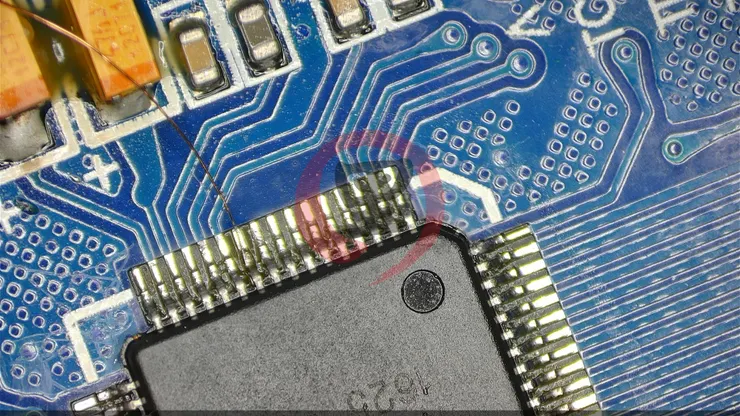

因為鍵盤的控制是，一排一排來計算的，所以我的就是 左半邊的 Ctrl、Win、Alt、Spacebar 是失效的，但到右邊的 Alt.....過都去都正常，所以我們需要先找到主控，用的是 TQFP64 封裝，這樣測起來也方便點，找到左半邊的項目（我故障的位置那一排），使用 0.07mm 漆包線接上去

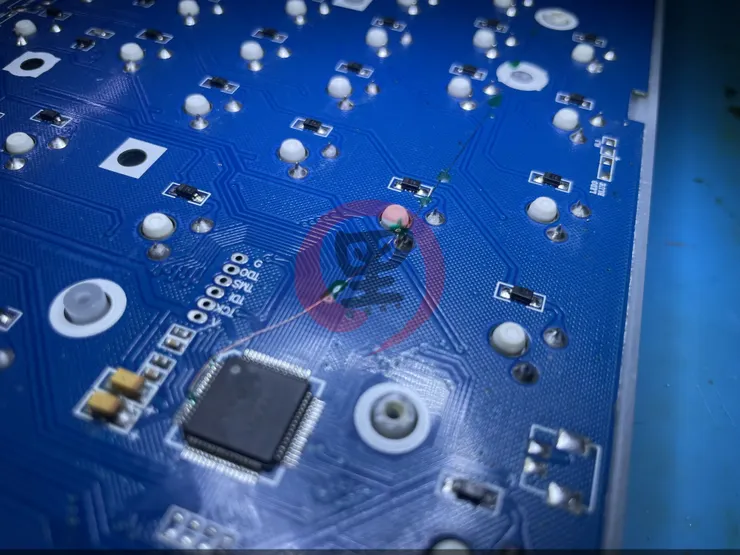

再開始將線拉回我的位罝，做這件事的前提需要確認，按鍵本身是好的，用歐姆或者嗚峰測都可以，第二個就是要把腳位定義出來，鍵盤走線是橫者走，算一下就知道了

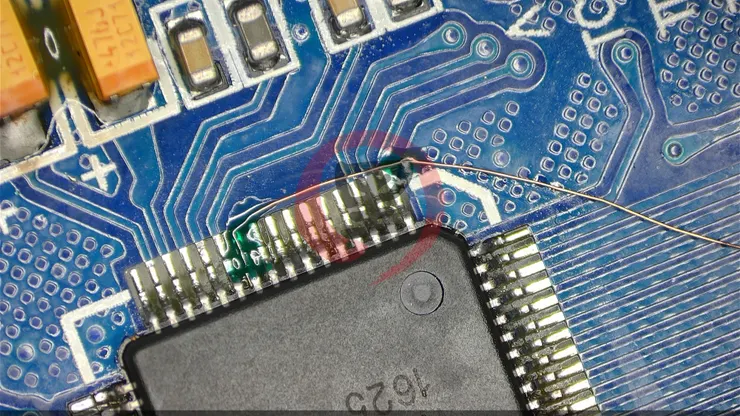

把弄好的線補上絕緣漆固定起來就行

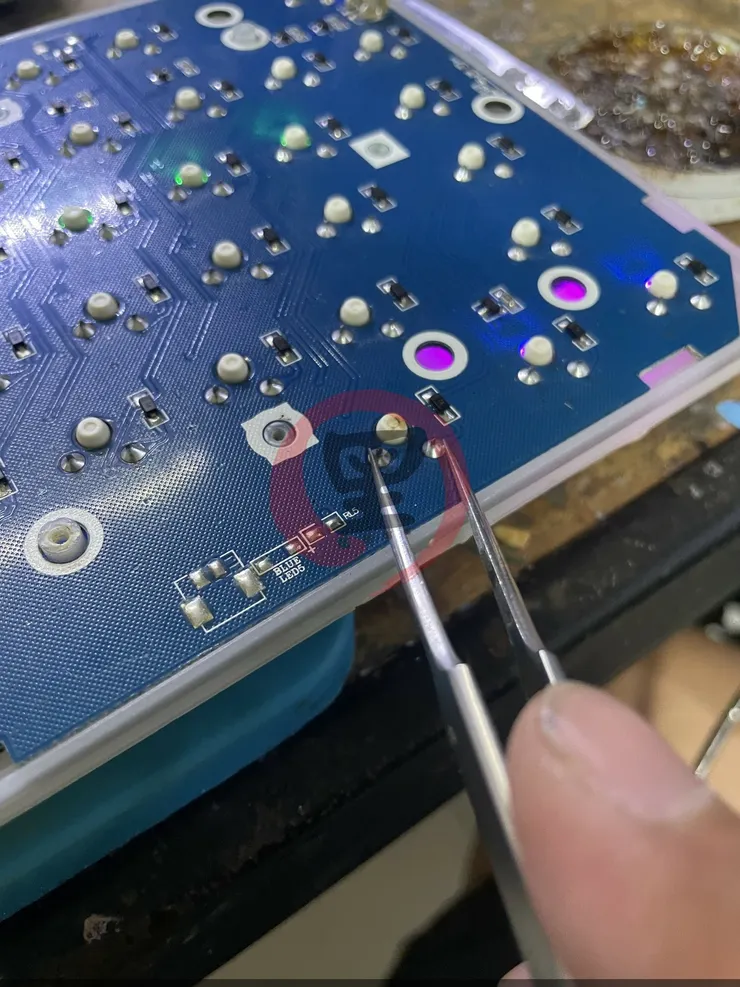

現在觸發也有效了
有我在，吃好睡好，想走那是不可能的！
把鍵帽也全部拿去洗白白了

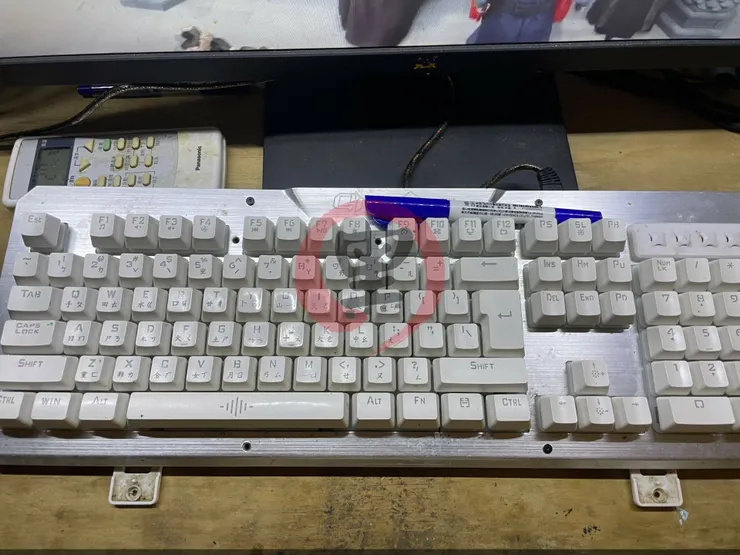

重新組裝起來，忘了再那買的了，但應該不是淘寶，上面還有印注音呢

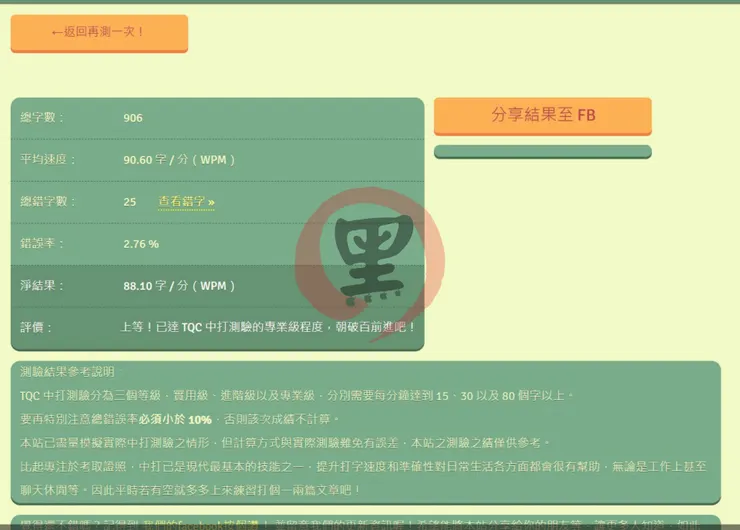

其實我打無印鍵盤也沒什麼差了，最後再測試一下鍵盤有沒有問題，完美修復，自己動手，豐衣足食！
