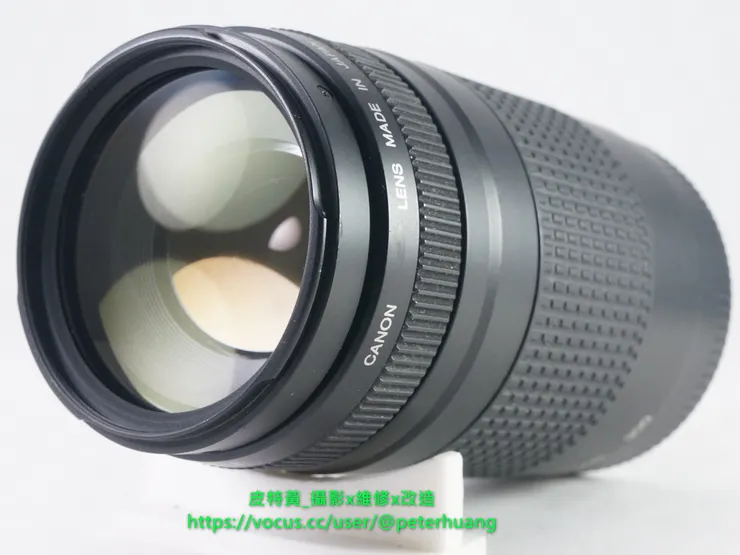

Canon EF 75-300mmF4-5.6 II
鏡頭規格：Canon EF 75-300mm F4-5.6 II
鏡組設計：
Canon EF 75-300mm、90-300mm等多款低階望遠變焦鏡(USM版僅IC機板與對應馬達不同；防手震版本結構會不同)，鏡組結構設計都很類似，只要會拆修一顆，其他款大都也能夠處理，鏡組設計圖類以網路能找到的Canon EF 75-300mmF4-5.6 III為例。
Canon EF 75-300mmF4-5.6 III
維修難度(1-5級)：2級
1級：入門(最基礎，結構零件簡單，無需維修指引即可拆解維修)2級：簡單(結構零件簡單，依照維修指引即可拆解維修)
3級：中等(結構零件較多，線路較複雜，部分結構拆解會有些挑戰)
4級：略難(結構零件較多，電子線路或拆修組裝複雜，會有特定的處理方法或需注意較多細節)
5級：最難(通常售價較高，結構零件較多，電子線路或拆修組裝複雜，部分結構處理會有挑戰性，需注意的細節較多，可能需要校正)

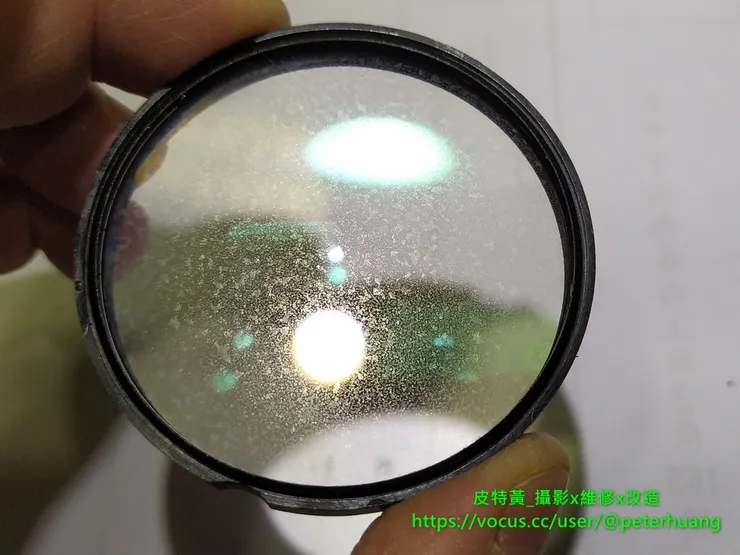

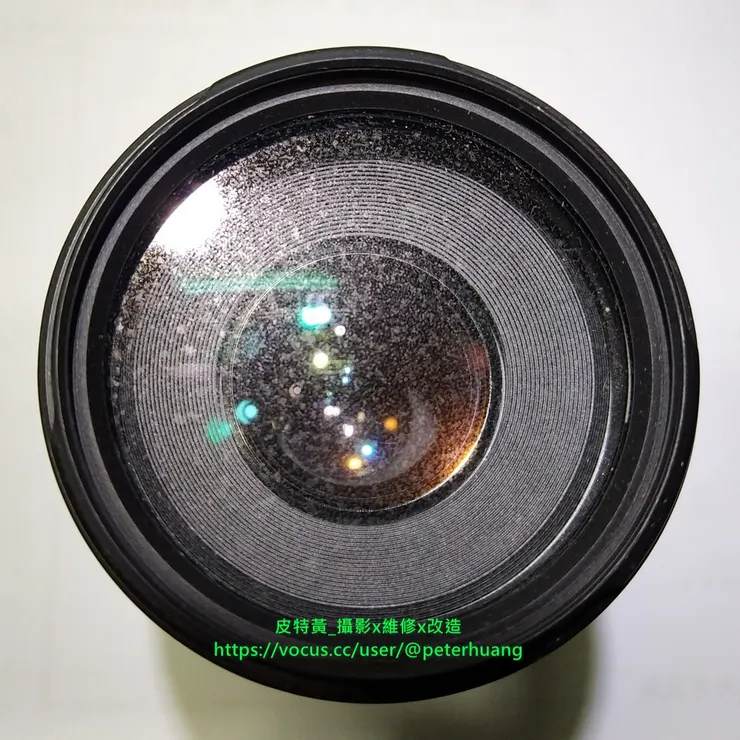

故障問題：功能正常但鏡片嚴重發黴需清整
維修說明：
1.若是第一次拆修的鏡頭，不要忘記拍照或錄影記錄過程，處理過程中若弄不清楚順序或組裝點位時，可以回顧檢視，避免無法組回的情況，這個步驟很重要。
2.所有的拆修過程均有風險，請自行承擔維修風險，若無法承擔，請尋求專業人士協助。
拆解過程：

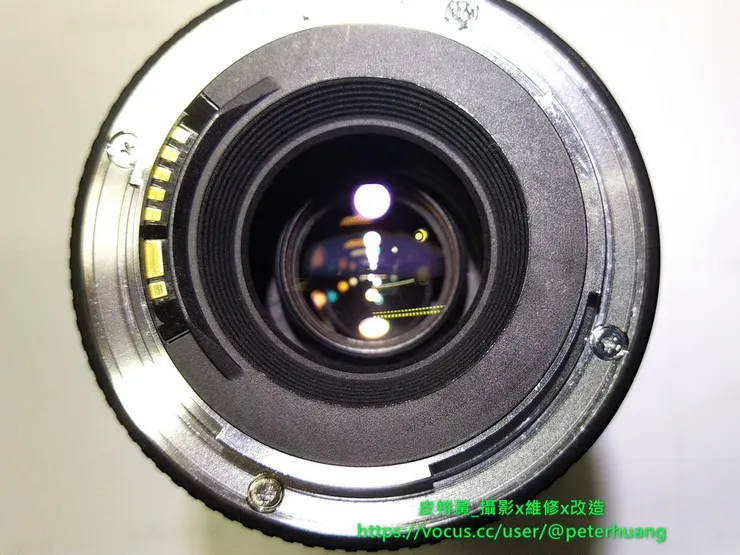

1.拆任何Canon EF鏡前，必須先處理掉鏡尾中間黑色的塑料結構，這是最基本的第一關。

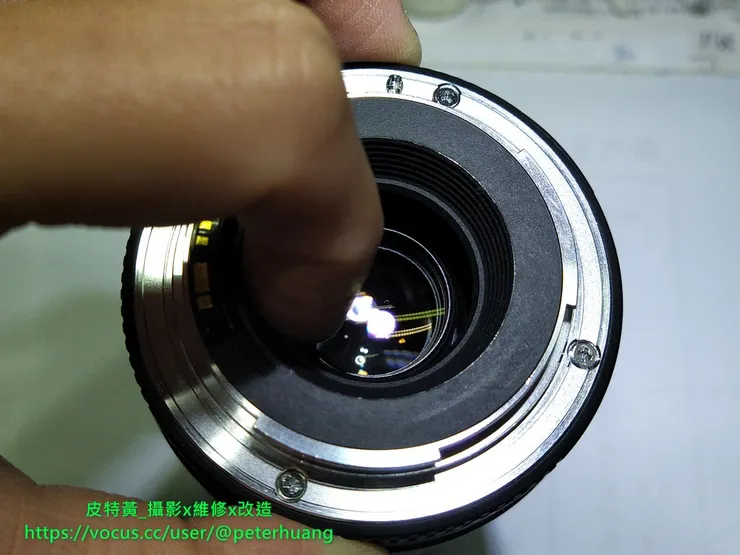

這顆很簡單，鏡頭拉長後，後鏡組會往前移動(內縮)，這時手指就能夠伸進去，用力一拉就出來了，而需要注意的是，如果左手拉，右手必須握住鏡尾的金屬接環，並且反方向施力。右手這動作是避免左手太過用力，或者中間黑色的塑料結構在外圍金屬環的部分有上膠會較難卸除，導致損壞鏡尾4顆螺絲的咬合，畢竟這4顆螺絲是鎖在塑料結構上，萬一塑料崩牙，就會導致鏡頭會有損壞的風險。

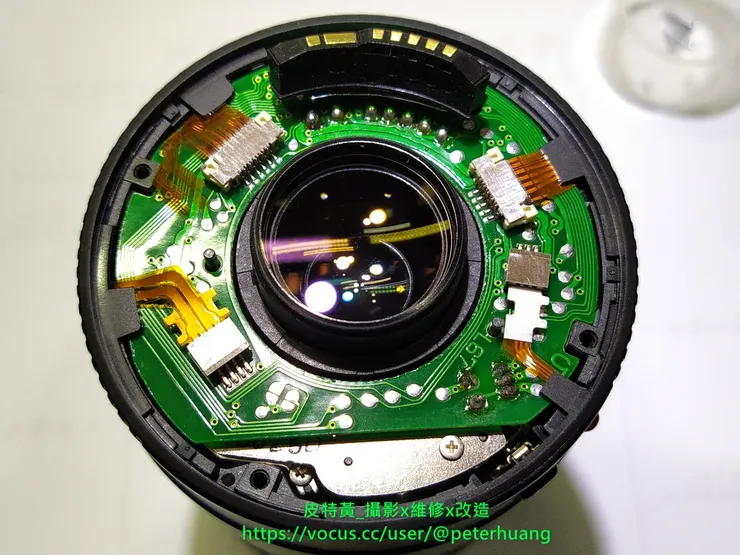

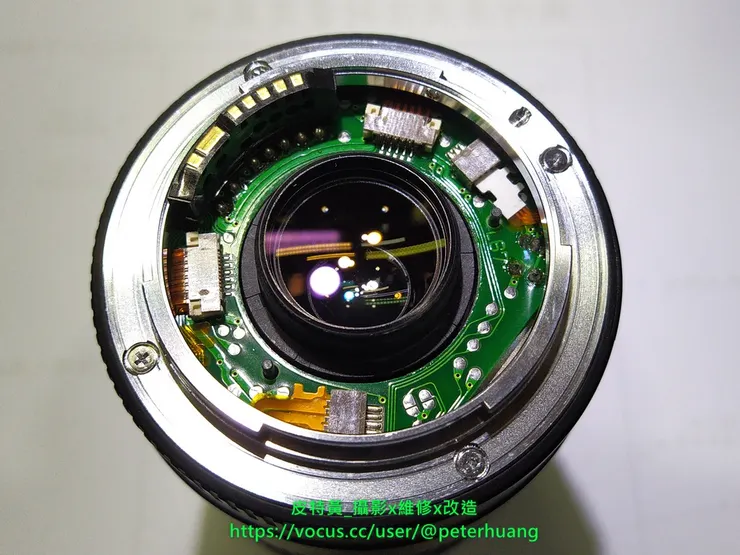

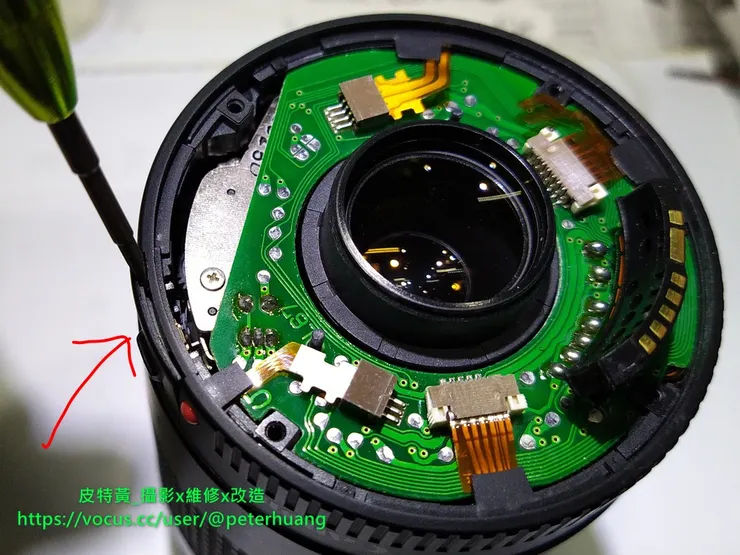

拆下中間黑色的塑料結構後，就可直接看到IC主板了。

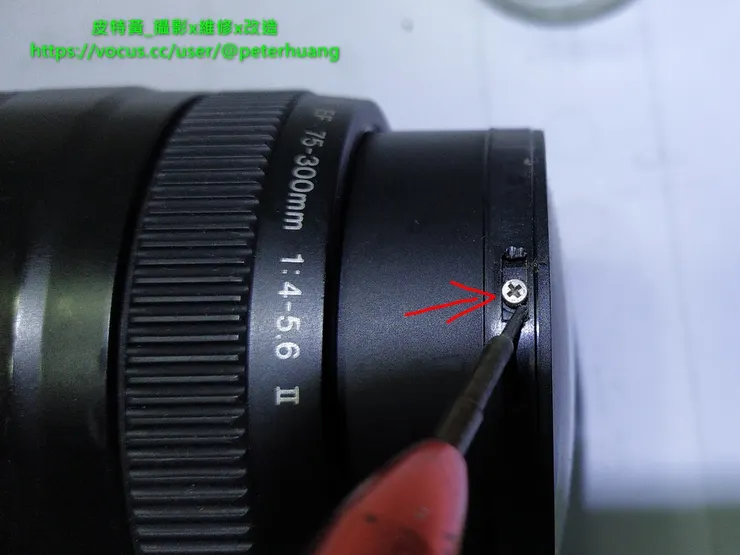

2.拆下鏡尾接環上面6顆螺絲。

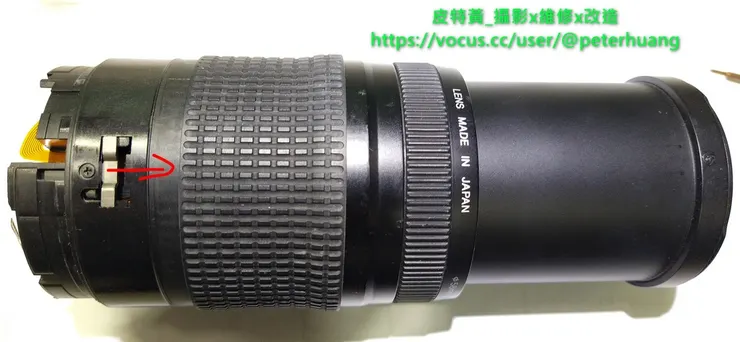

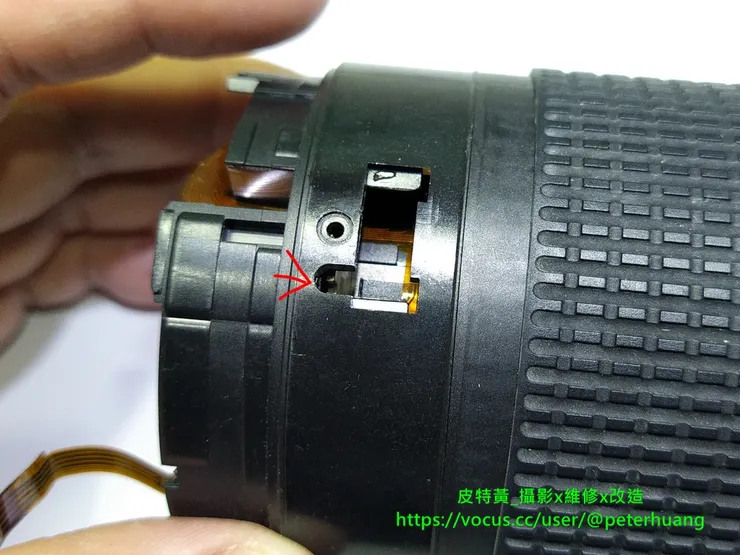

3.用一字起撬開AF/MF開關，要小心，別太過用力，那個零件是塑料接腳卡進去的。
撬開AF/MF開關後，就能取下外環結構。

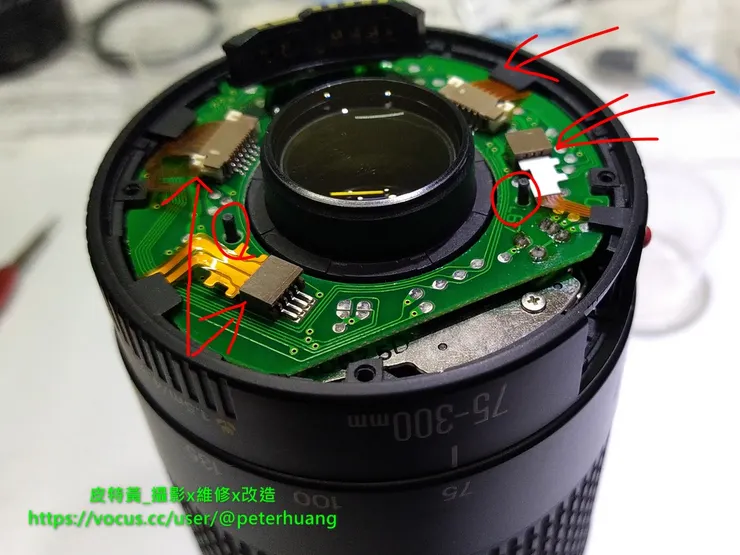

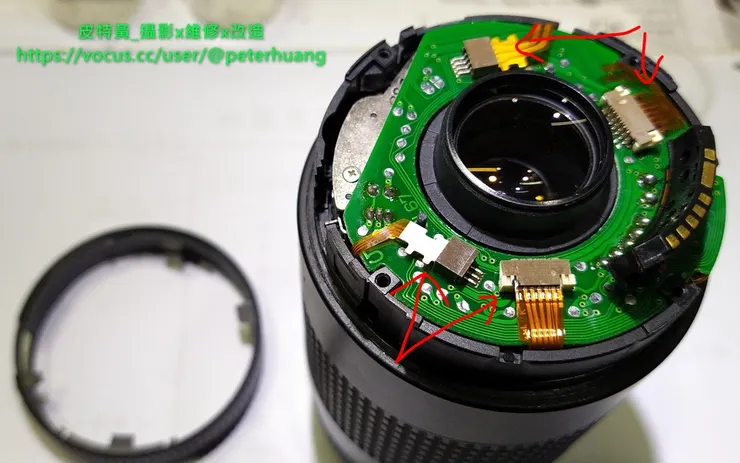

4.取下IC主版上的4條軟排線接頭(如下圖)，左邊2個是直接後抽，右邊2個是把左右的白色開關後抽(別太用力會壞)後，即可拉出排線。

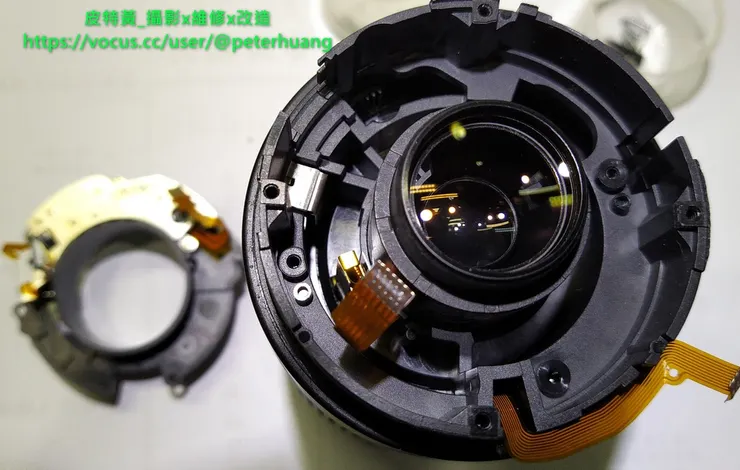

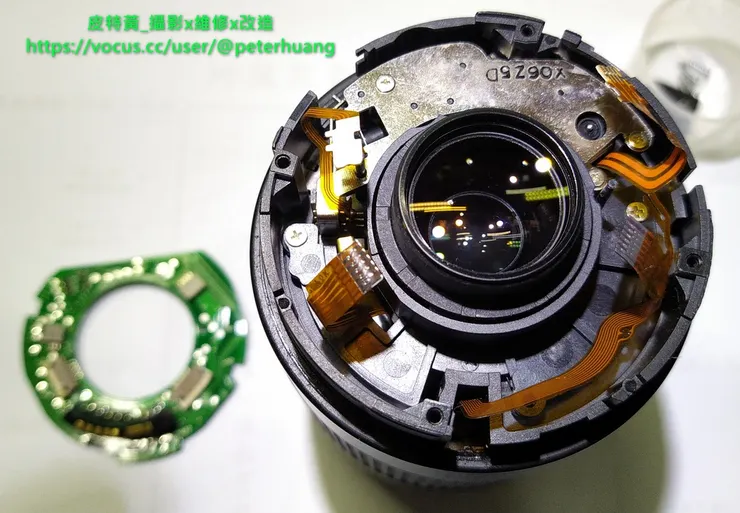

5.IC主版取下後就能看到對焦馬達了。

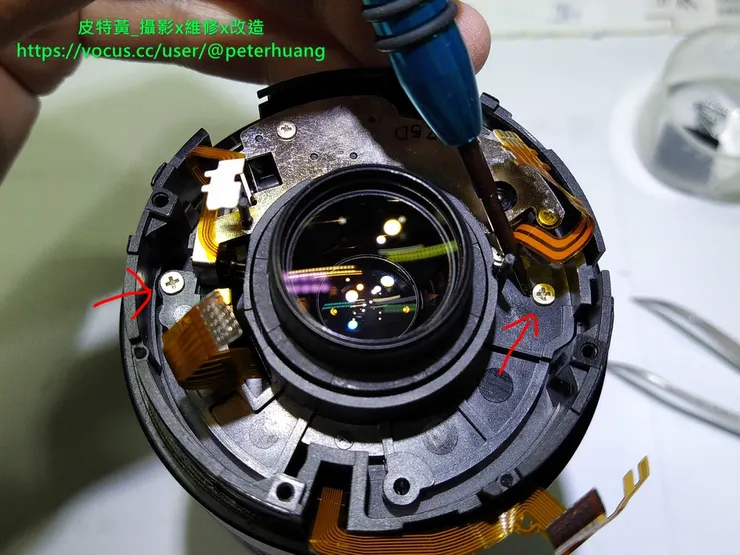

6.紅色箭頭處2個螺絲取下，即可拆下對焦馬達。

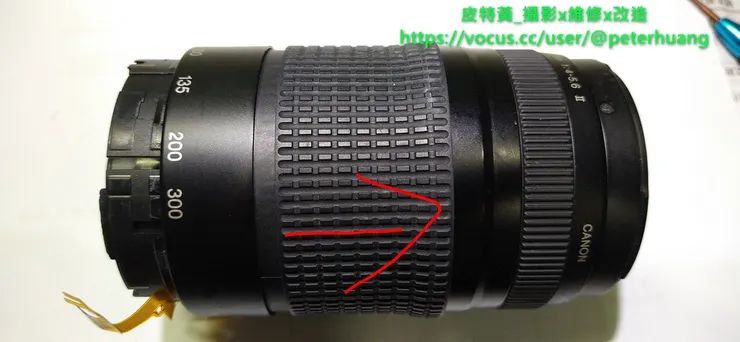

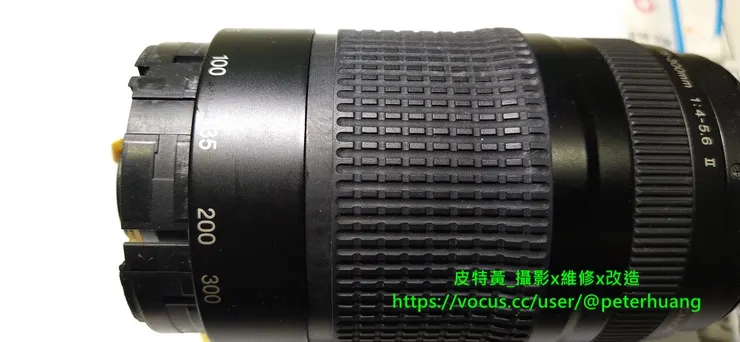

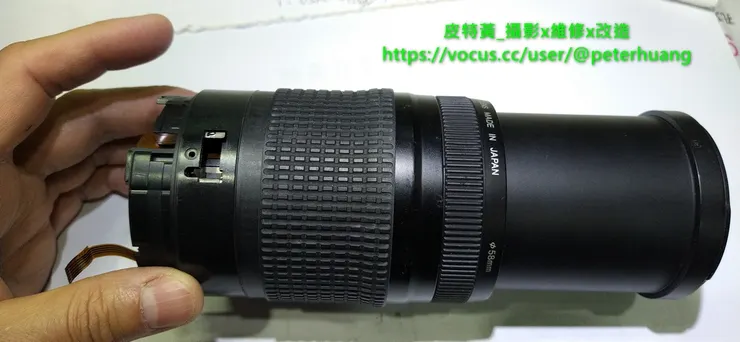

7.接著要拆變焦鏡筒，先將變焦鏡筒外面的橡膠皮前推一些(也可以全部推出來，用刷子+清潔劑清洗髒污，看個人需求)。

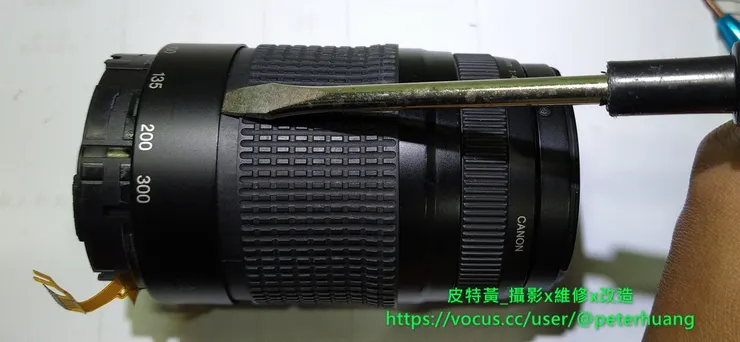

拿比較大的一字起，靠住下圖的位子，然後拿鐵錘敲擊一字起後端，會慢慢敲開左側標示焦距的卡環。注意，別單一一個點猛敲，會敲壞的，要繞外圍一圈分散慢慢敲(有些鏡頭會上膠)，稍微敲開之後，就可以用手拔下來了。

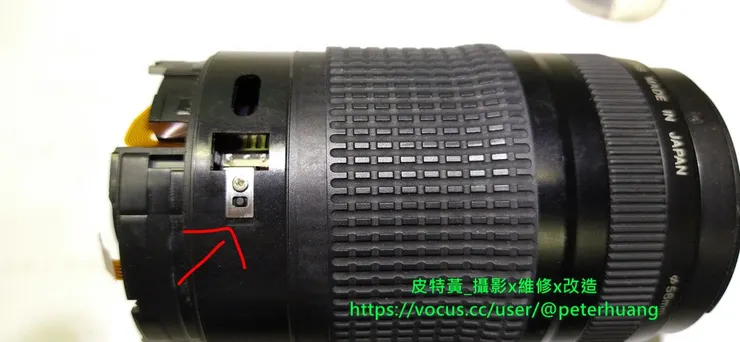

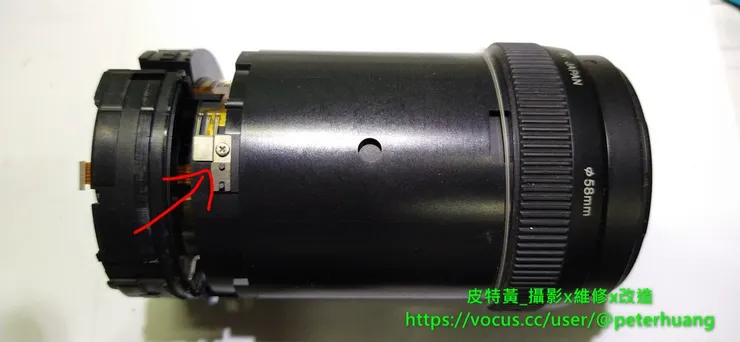

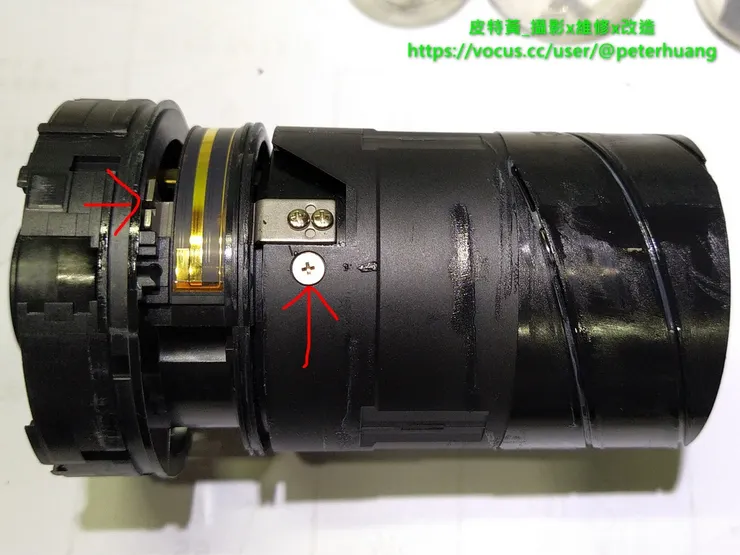

8.拆除箭頭處的變焦感應電刷。

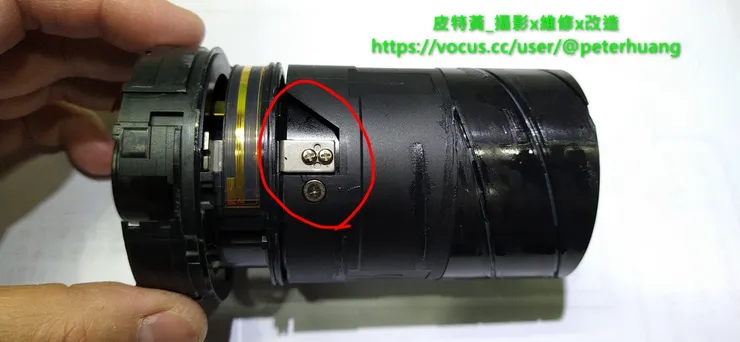

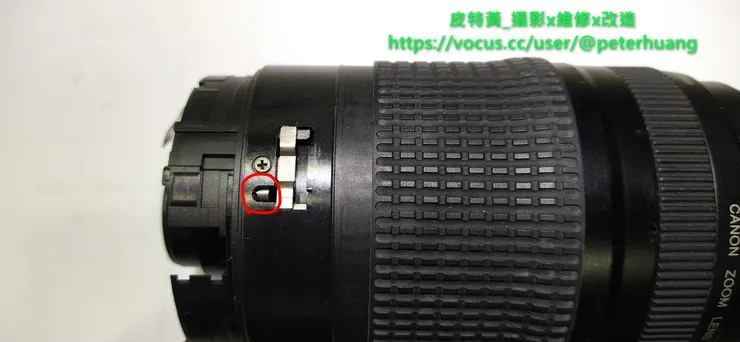

準備拆下圖紅圈處的變焦卡隼。

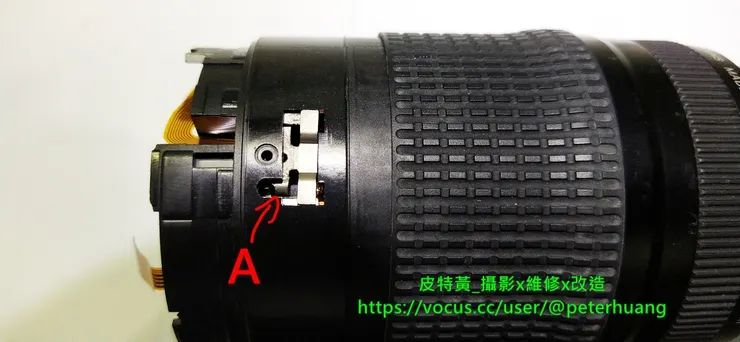

先將鏡頭拉到最長，會發現變焦卡隼右邊多了可以卸除的空間(跟上圖比較)。
當拉到最長時，會發現A箭頭處的金屬推桿會跑到最右邊間，這個地方比較好拆裝變焦卡隼，組回的時候也是要在這個定位點會比較容易裝(跟上圖比較)。

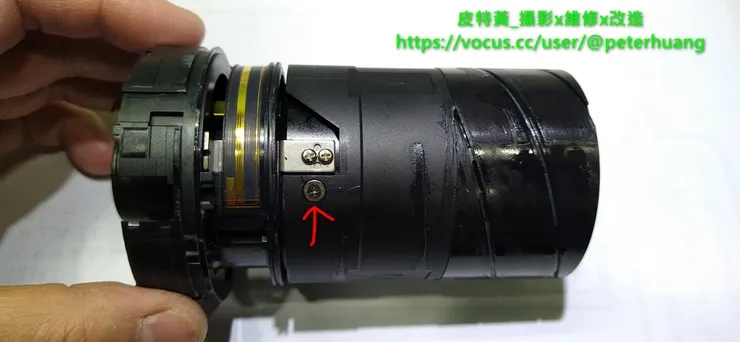

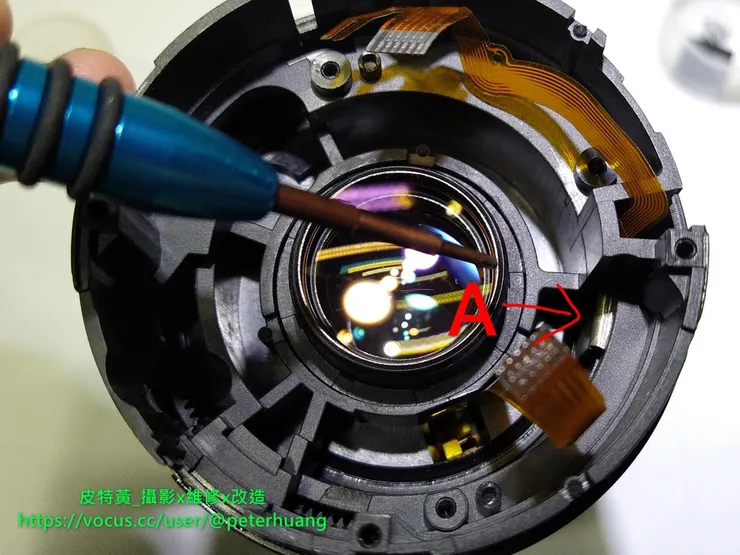

注意！A箭頭處的這顆螺絲會上膠，要小心處理別弄到崩牙，請善用丙酮或去光水先軟化黏膠後再轉螺絲，若螺絲崩牙會就會無法再往下拆。拆下螺絲後，就可以將A箭頭處的變焦卡隼右推取下。在鏡頭組回的時候，上圖A箭頭處的金屬結構物與下圖A箭頭處的變焦卡隼有對應關係，必須卡入正確的位置，鏡頭才能夠順利拉伸變焦。

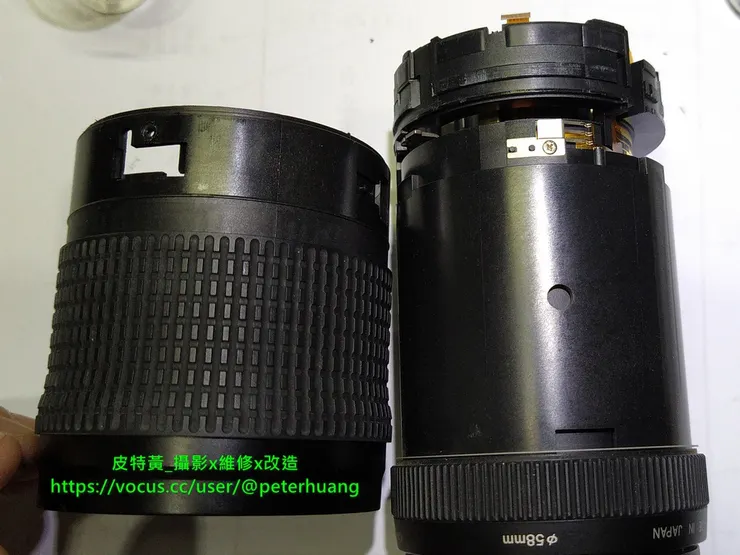

取下變焦鏡筒後的樣子。

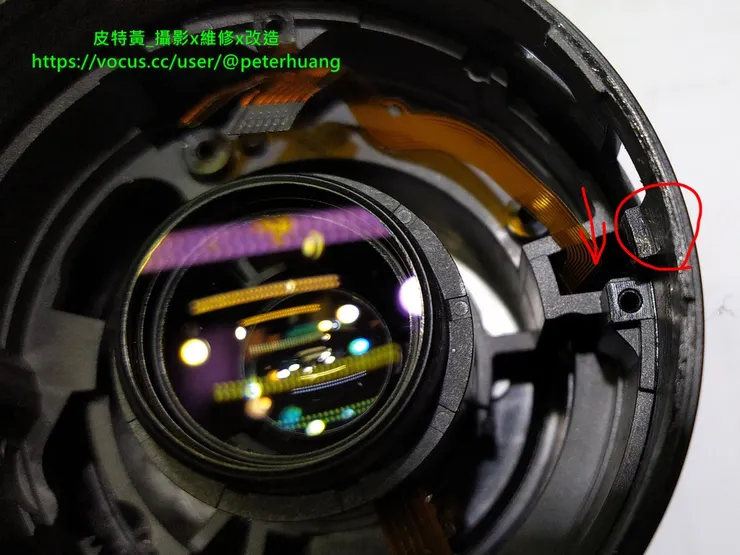

下圖左邊箭頭處的凹口即鎖回變焦卡隼必須卡住的地方，也就是對應上面A箭頭處的金屬結構物。
9.取下下圖箭頭處的對焦感應電刷，通常如果鏡頭對焦發生問題，這個地方的連接線路就必須做檢查。
接著把對焦鏡筒旋出，下圖左邊圈圈處是對焦鏡筒旋到底的最終位置，組回的時候也必需確認是在這個位置。

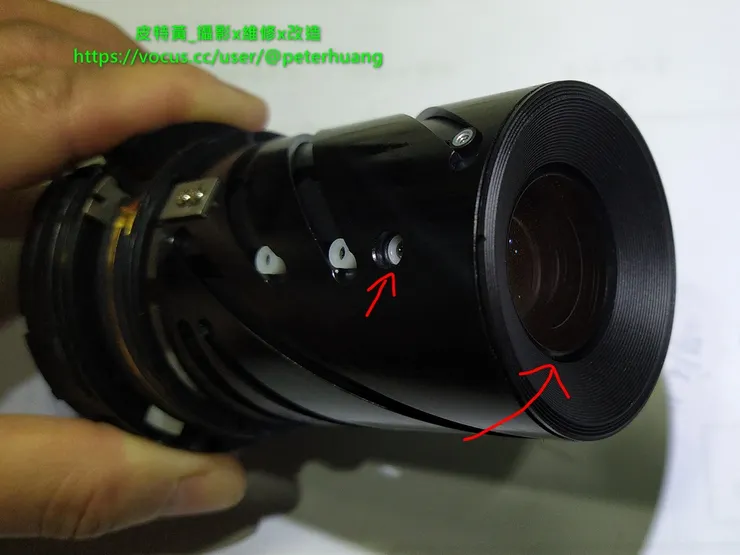

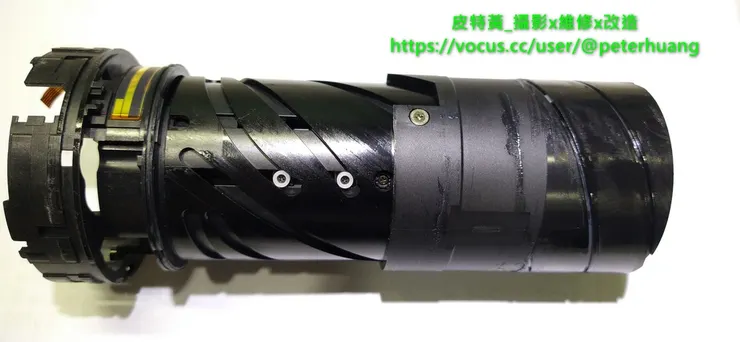

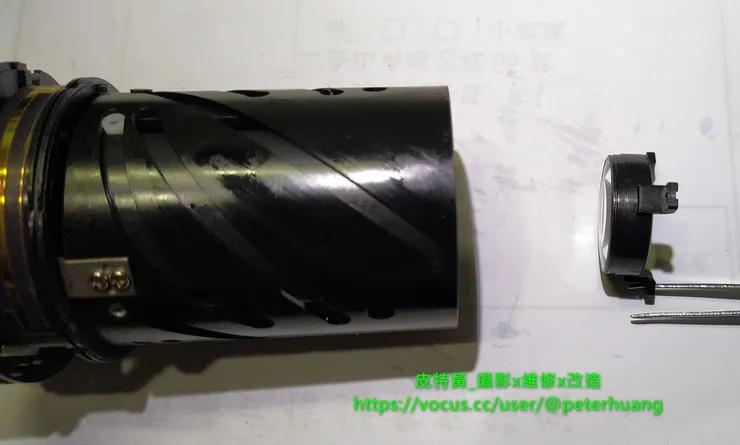

10.對焦鏡筒旋出後，可看到下圖左邊箭頭處的變焦推桿，後面有些拆解動作，必須推這個地方來變換鏡頭伸縮長度，會比較容易拆，先記著。下圖中間的螺絲是接著要拆的地方，總共有3顆，運氣好的話，這3顆很容易轉下，但若運氣不好，這3顆螺絲膠較緊，就必須先溶膠再轉了，一樣需注意別弄到螺絲崩牙。 這3顆螺絲的鬆緊程度，會影響鏡頭伸縮變焦的滑順度，如果伸縮變焦很緊，就必須放鬆這三顆螺絲，在後面組回的時候可以拉伸確認看看鬆緊程度。
鏡頭拉長的樣子。

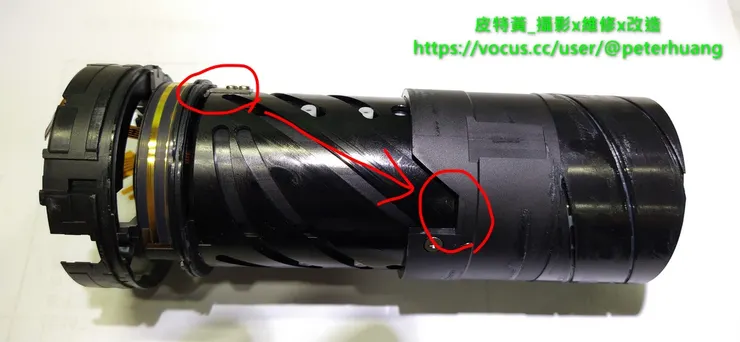

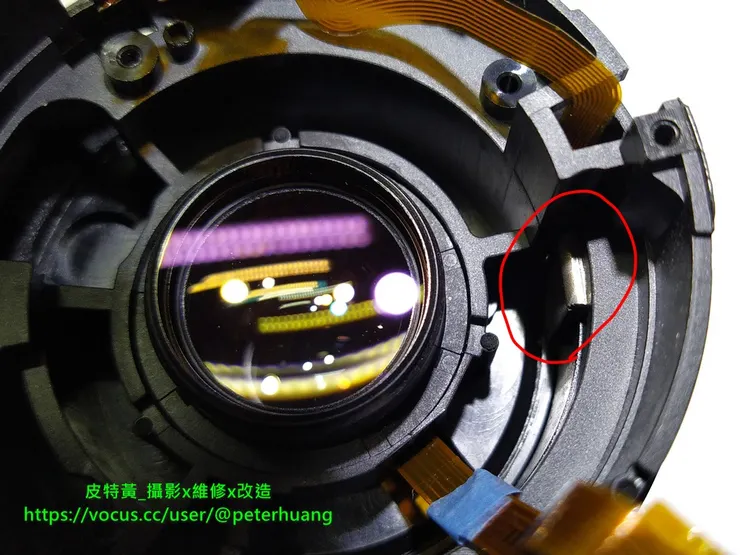

要注意下圖紅圈處是有對應關係的。

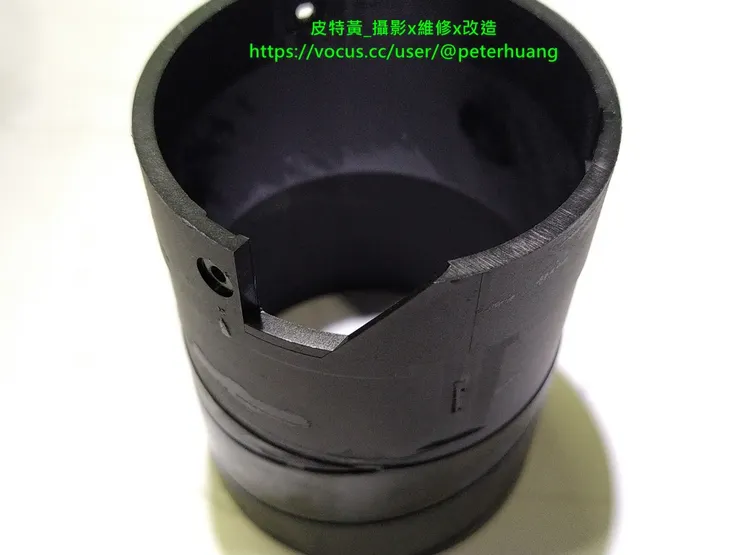

推拉變焦的金屬結構物必須卡入這個梯形凹陷處。

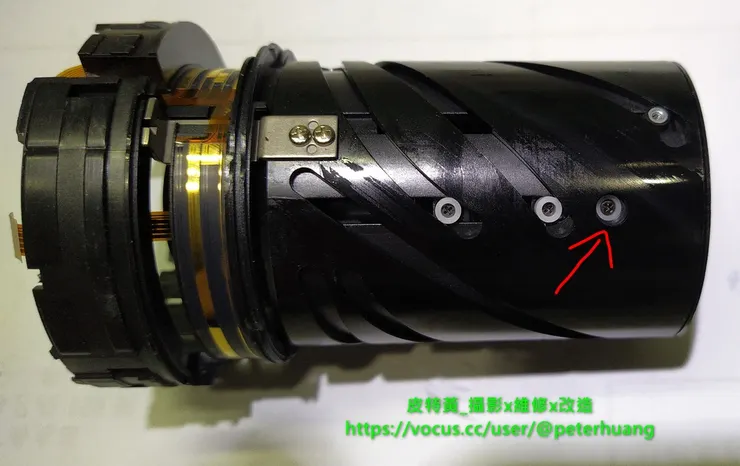

拆下前鏡組對焦滑軌結構外圍的3顆螺絲，也就是箭頭處螺絲(有3顆)。
這樣就能取下前鏡組的對焦滑軌結構。
10.接續要拆第2個鏡組，也就是下圖照片右邊的那個鏡組。

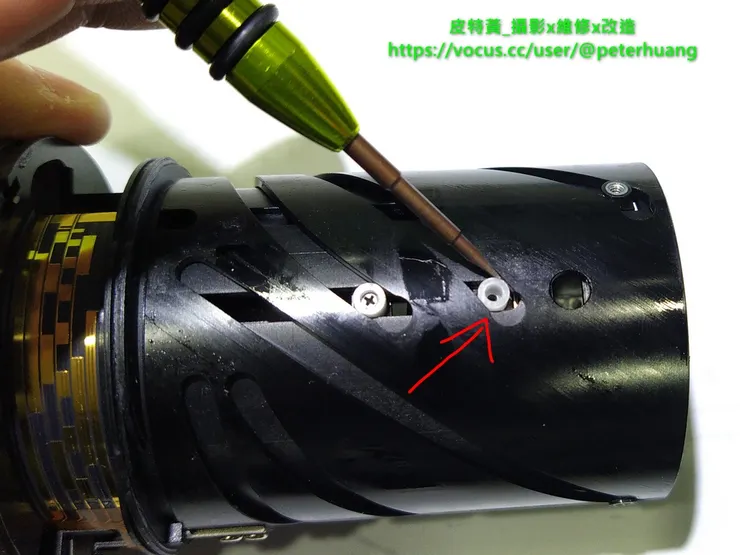

要接續往下拆，就如下圖由右向左依序拆掉3個白色螺絲滑軌(各有3顆螺絲)。要拆第2個鏡組，就旋下箭頭位置處的螺絲(有3顆)，白色螺絲滑軌可以一字起慢慢挖起來。
拆除螺絲後就能取下第2個鏡組。

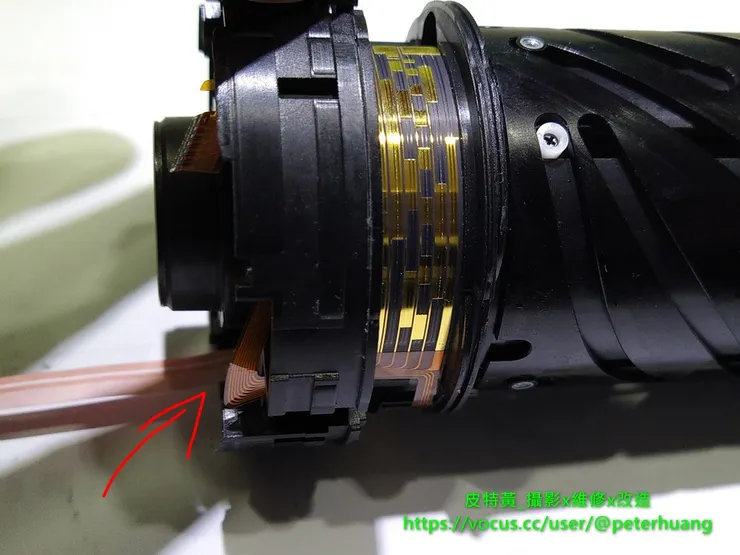

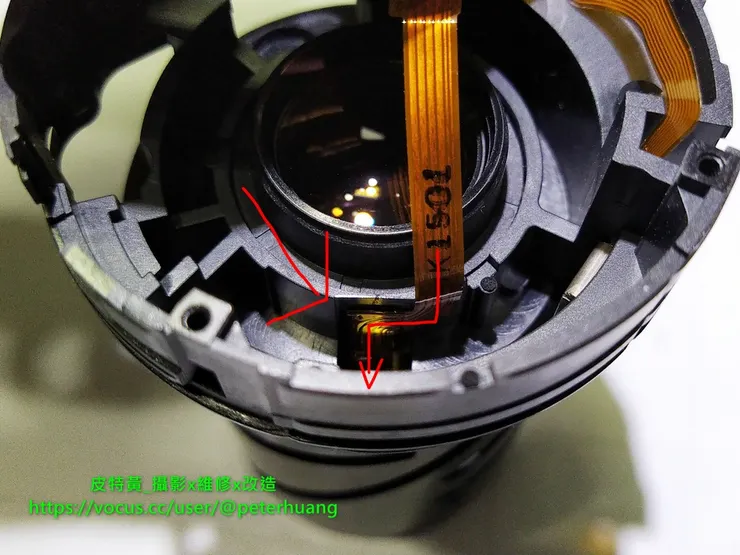

11.接著要拆光圈模組。首先須處理好軟排線設計的形狀，會比較好拆裝。先在下圖箭頭處，用一字起慢慢把軟排線挖起，軟排線後面是以雙面膠黏貼，小心處理即可，別過度暴力，處理軟排線都不能太過用力，若不小心傷到損壞了，就會整條報銷或者全鏡作廢無法維修。

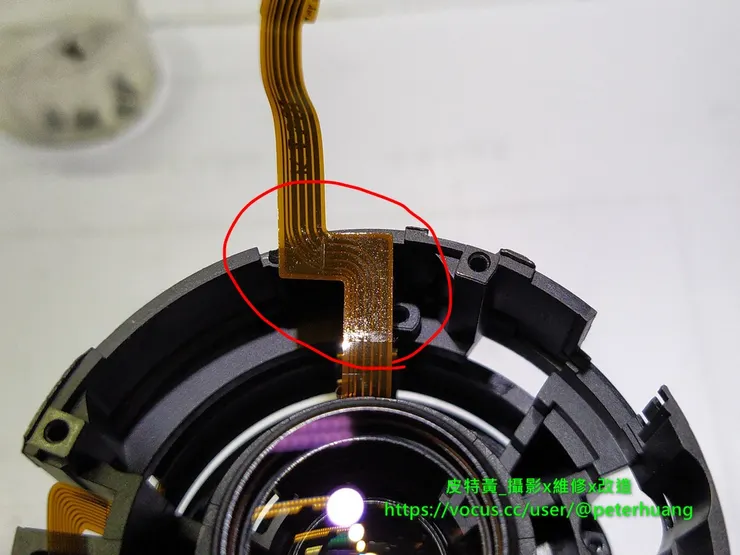

軟排線分離鏡筒後，可以發現是一個直角彎曲的形狀，轉角部分有上黏膠。

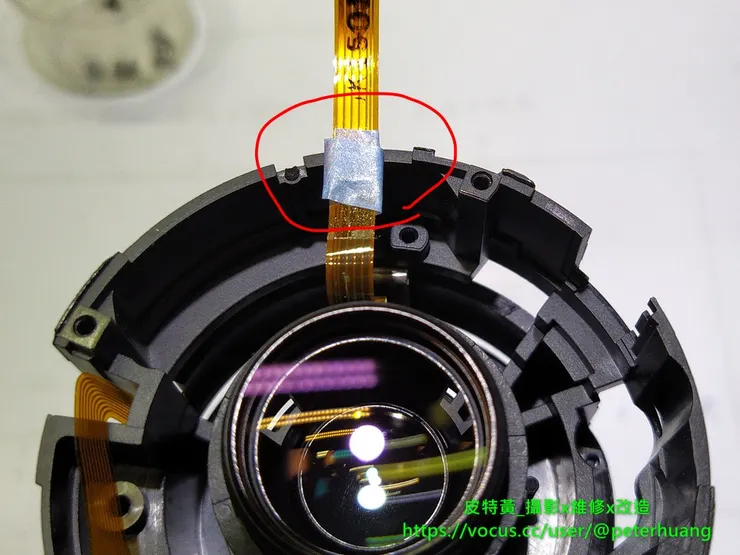

將軟排線左右折起來(變成一直線)，並以膠帶纏繞固定，建議使用紙膠帶短暫固定即可，別使用黏性太高的膠帶。
接著開始拆光圈模組，旋下下圖箭頭處的螺絲(有3顆)即可取下，在抽出光圈模組的時後，要小心處理軟排線，若有勾住的情況，千萬別用力拉，要檢查看看是哪邊勾住再繼續抽出。

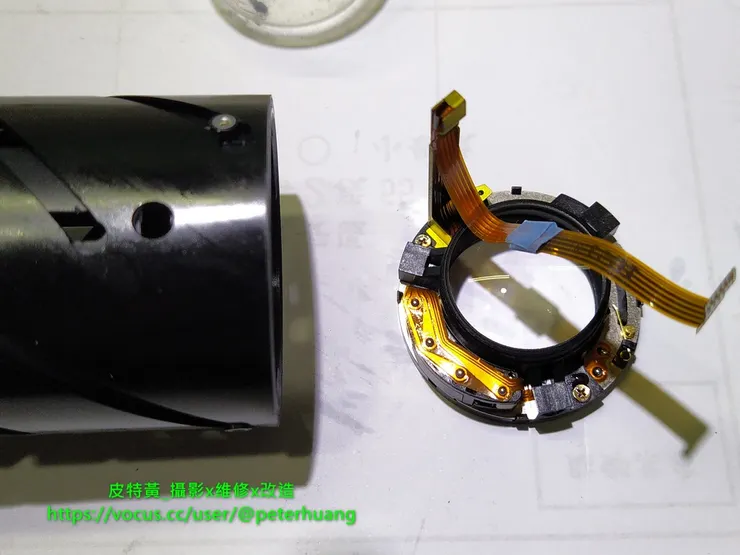

光圈模組取出的樣子，中間有帶一片鏡片(第3鏡組)。

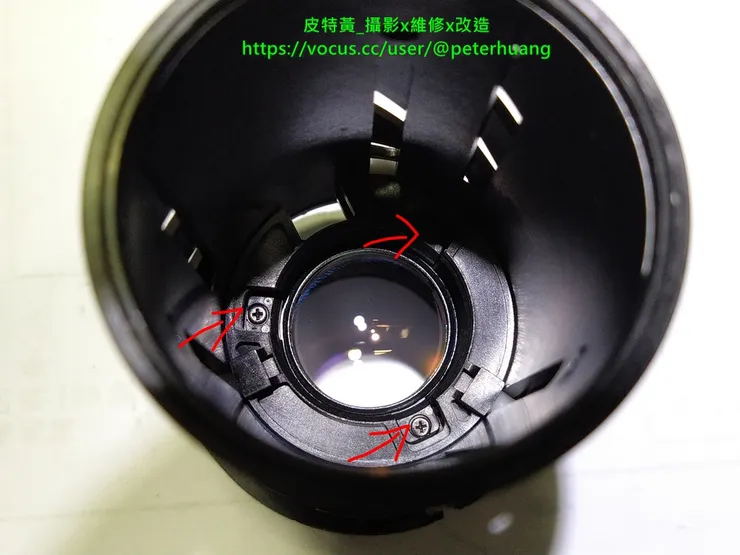

12.接著要抽出第4個鏡組，往鏡筒內看(如下圖)就可以發現有3顆螺絲，拆下這3顆螺絲就能取下第4個鏡組。至於第5個鏡組，也就是鏡尾那個鏡組，基本上第4個鏡組拆完就能夠做清潔了，所以可以不用再繼續往下拆。若要拆也行，就剩下的白色螺絲滑軌(步驟10的圖，最左邊的3顆)全部拆除即可。

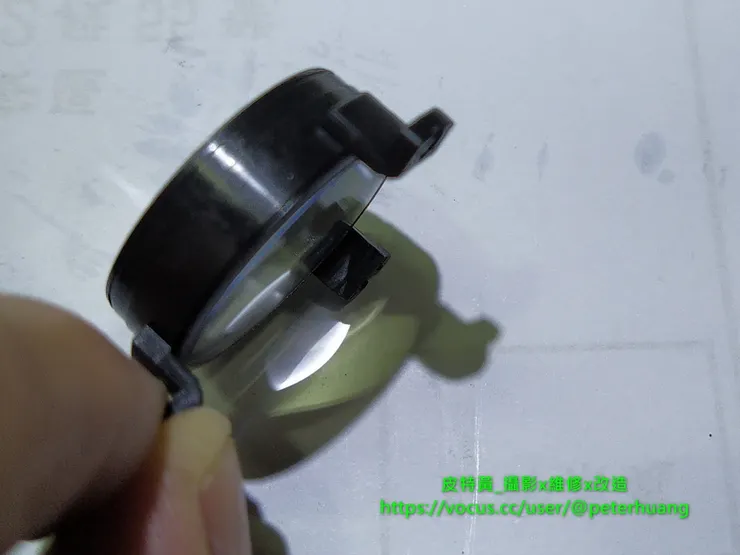

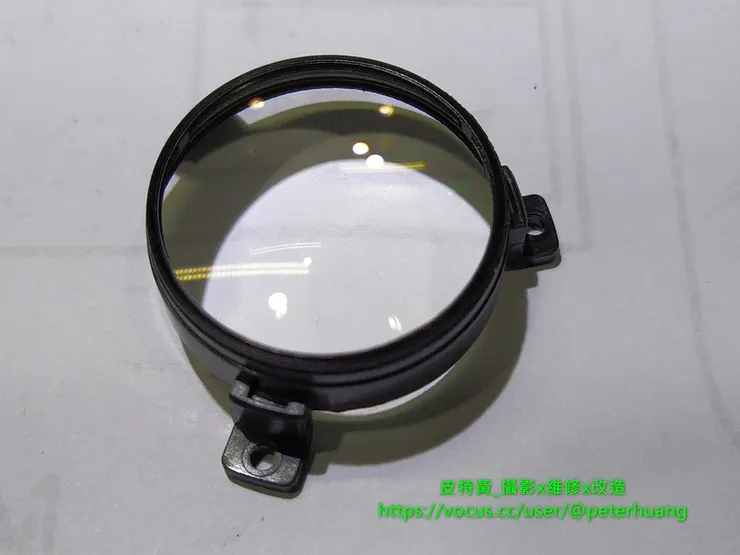

第4個鏡組。
13.基本上拆到這邊，整支鏡頭都已完成分解，要清整的鏡片都夠做到表面清潔了，清潔完畢就剩組回了。這支鏡頭大概就剩第1個與第4個鏡組會有內部發黴的問題(就像上面第2張照片嚴重發黴一樣)，要清潔發黴需分離鏡組才能進行，會用到特殊方法處理，提示到此，實務處理方法這邊就不方便再透露了。

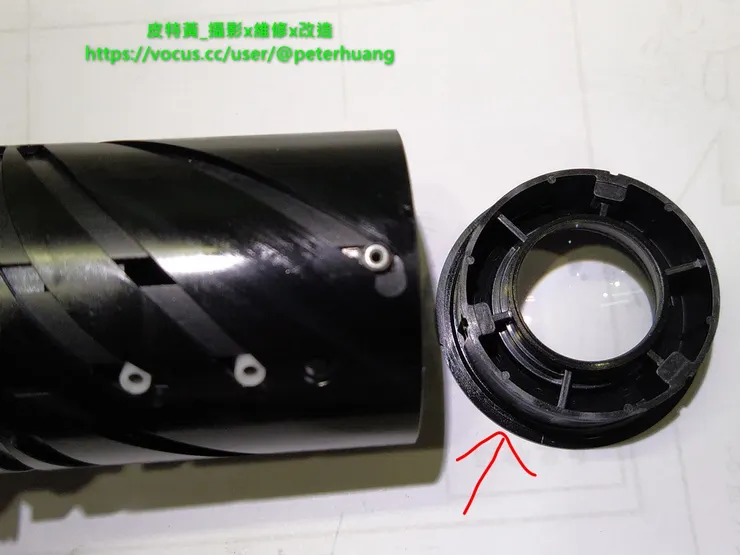

14.清潔完畢就開始組回鏡組，依反向順序組回即可。第4個鏡組別裝反了，3個接腳是向外組回上螺絲的(如下圖)。

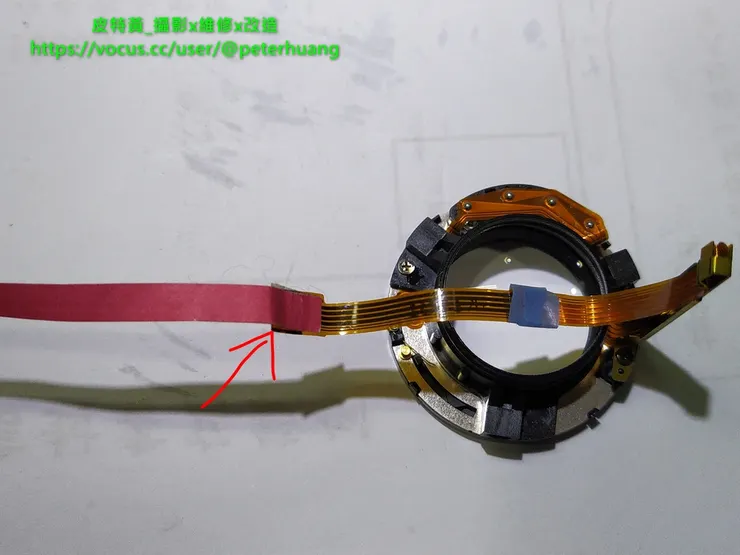

15.光圈模組的軟排線，記得裁一長條紙片黏貼接頭做導引，會比較容易穿過鏡筒結構。

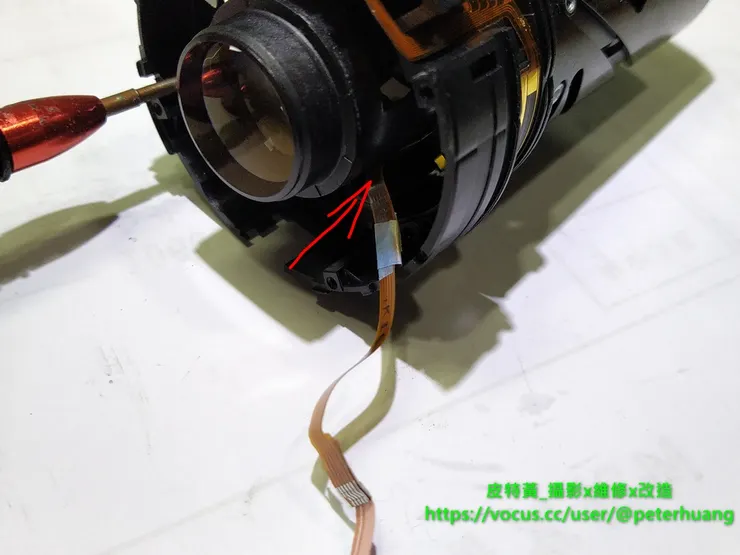

紙片穿過鏡筒後，就可以拉著紙片導引軟排線穿過鏡筒，這種方法在維修電子式鏡頭時候很常用(尤其是Canon電子式鏡頭)。
成功拉出軟排線。
鎖回3顆白色螺絲滑軌。
重新黏貼固定軟排線，若黏性不足(會剝落)，則須用雙面膠重新黏貼固定。
16.鎖回第2個鏡組。
17.鎖回對焦滑軌結構，注意要對位。

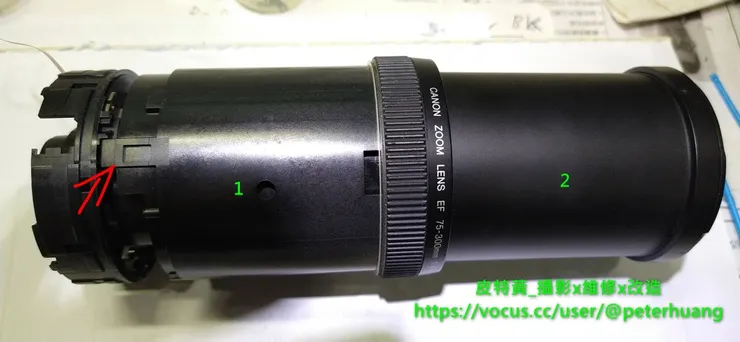

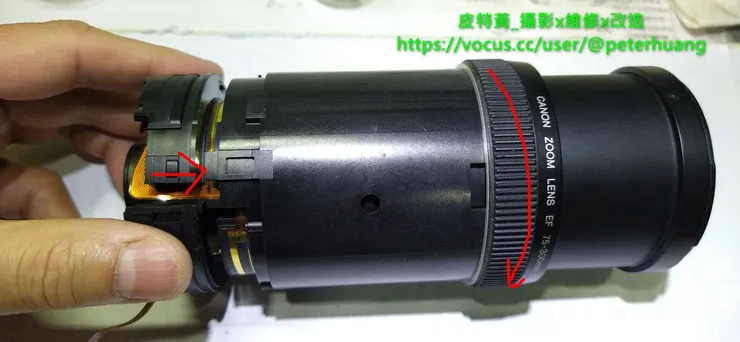

18.組裝對焦鏡筒(下圖左邊1)與(前鏡筒下圖左邊2)，這邊有個小技巧是先裝下圖左邊1的對焦鏡筒，再裝2的前鏡筒。請看下圖，1的對焦鏡筒先卡入，順時鐘轉到定位停止點(左邊的箭頭處)，先不用管2的前鏡筒，當1的對焦鏡筒到定位停後，接著逆時鐘轉動2的前鏡筒。
逆時鐘轉動前鏡筒時，會帶動對焦鏡筒一併轉動，當對焦鏡筒慢慢約略轉到下圖左邊箭頭處時，這時後前鏡筒由右向左施力，就可以感覺到有卡入某個結構滑軌中(可以多試幾次，很容易)，這時後就反方向順時鐘旋轉到底，完成組裝。

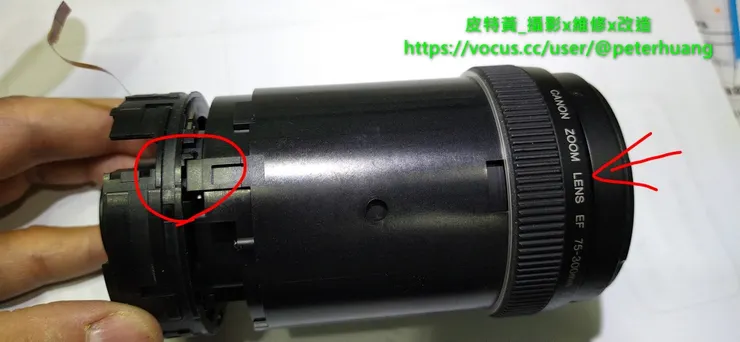

組裝完成會如下圖，左邊圓圈處卡到定位，右邊箭頭處縮到最短。
鎖上對焦感應電刷。

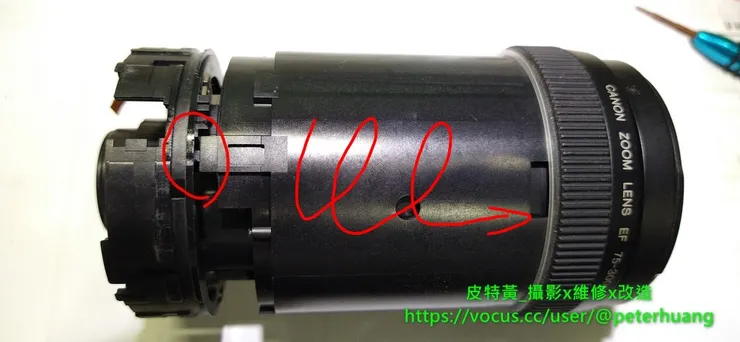

19.組裝變焦鏡筒。變焦鏡筒在套入時須對位，如下圖紅圈處放入再轉至定位即可。
放入變焦鏡筒後，接著就是對位鎖上變焦推桿才能夠拉伸鏡頭進行變焦。
20.鎖上變焦感應電刷。

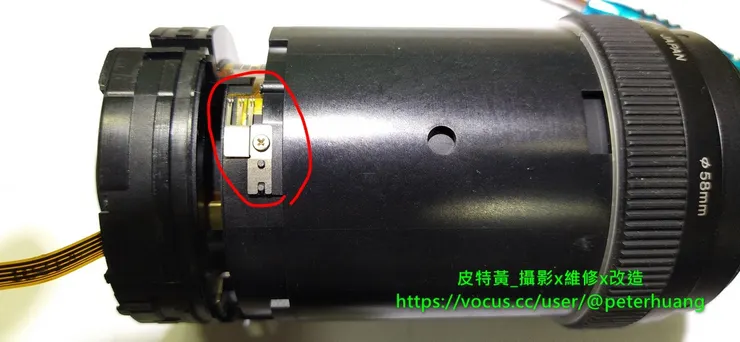

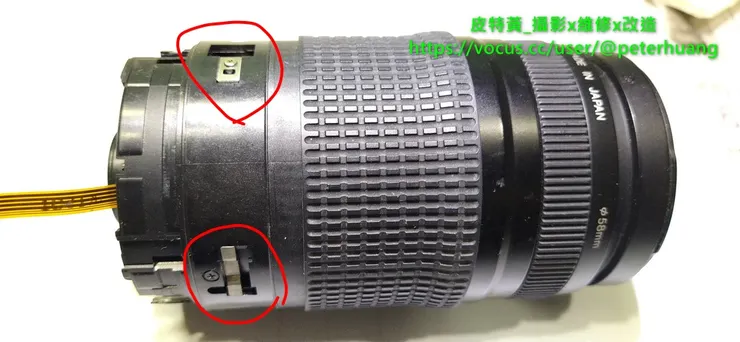

確認下圖兩個地方都有鎖上零件。

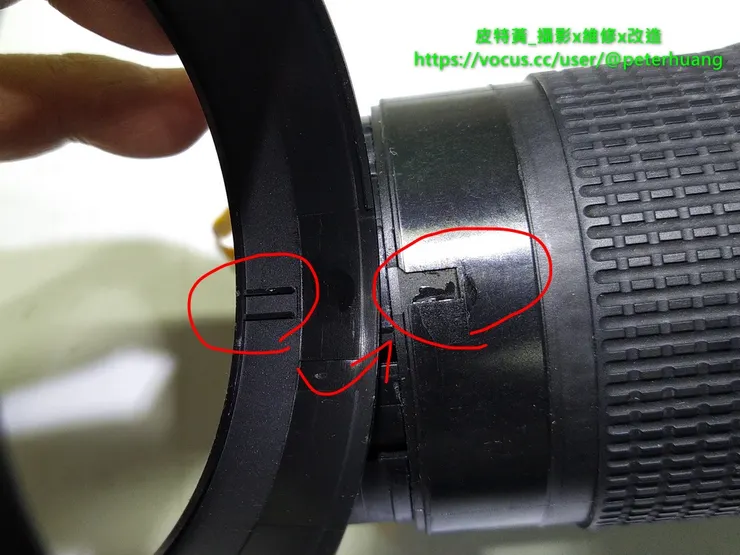

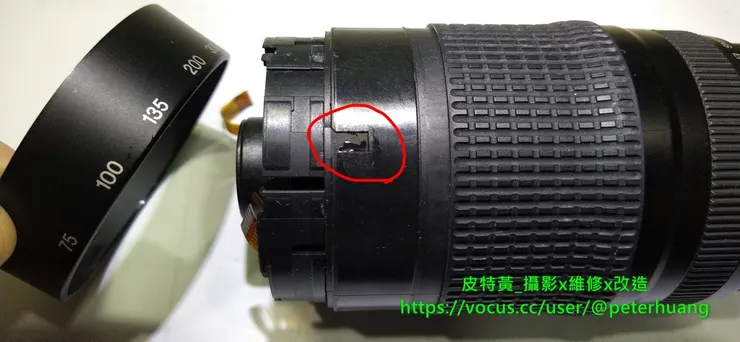

接續套上變焦尺表，轉動變焦環側面可以看到下圖紅圈處卡隼的地方。
這邊要對位套入卡隼處。

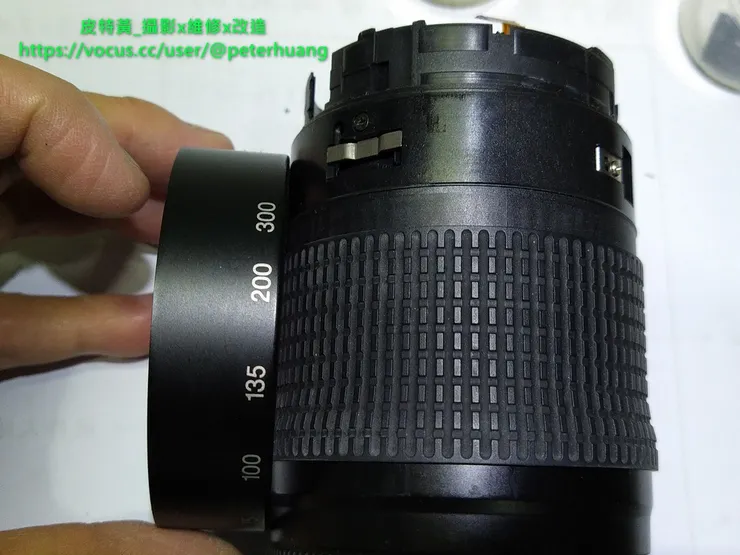

成功套入變焦尺表後，可一併將中間的橡皮環往後推至原位。

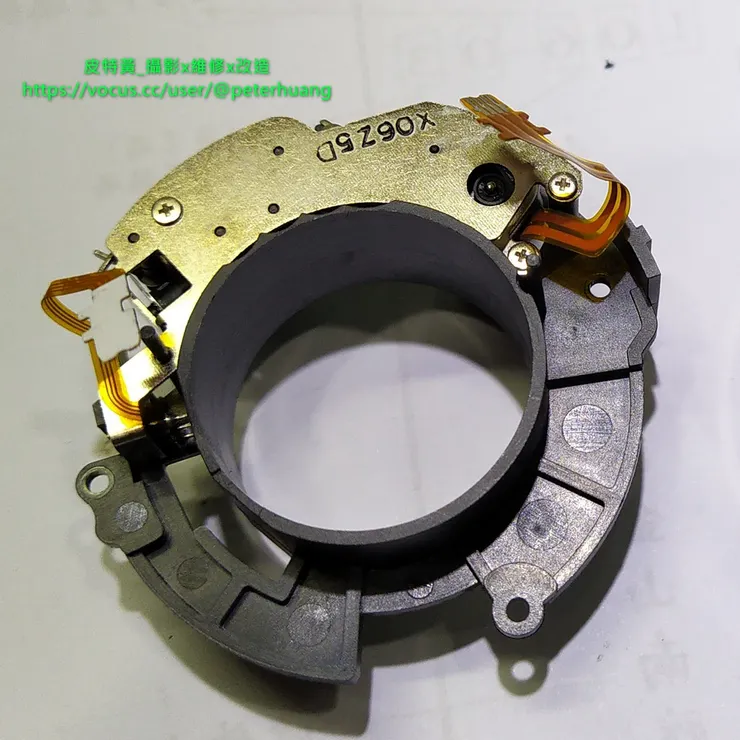

21.組裝對焦馬達，要注意排線與螺絲的位置，對位鎖回即可。

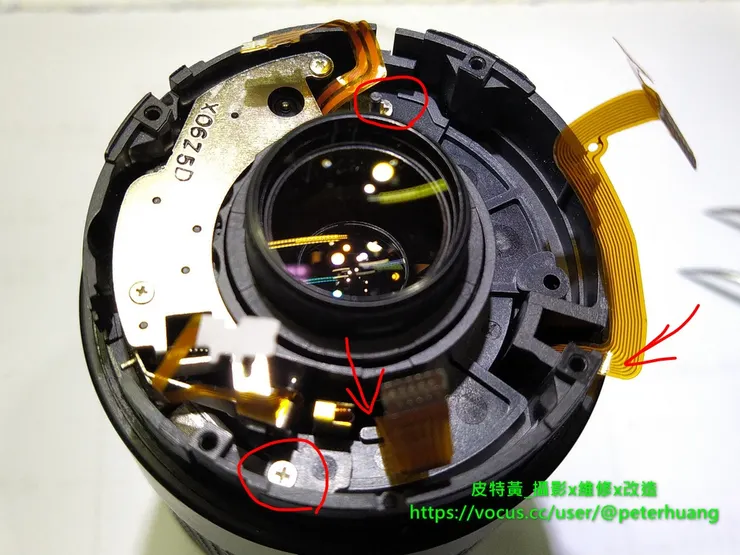

22.最後裝上IC主版，接回下圖箭頭處所有軟排線(4條)，再鎖上鏡尾接環6顆螺絲，完成收工！
後記：

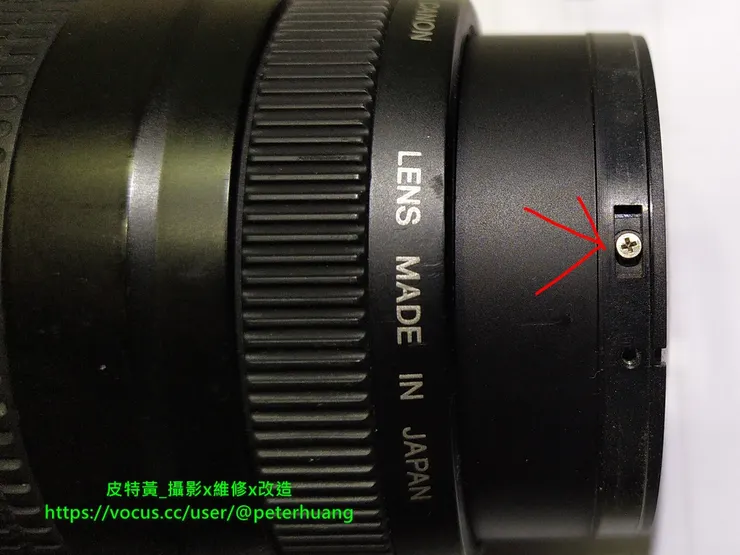

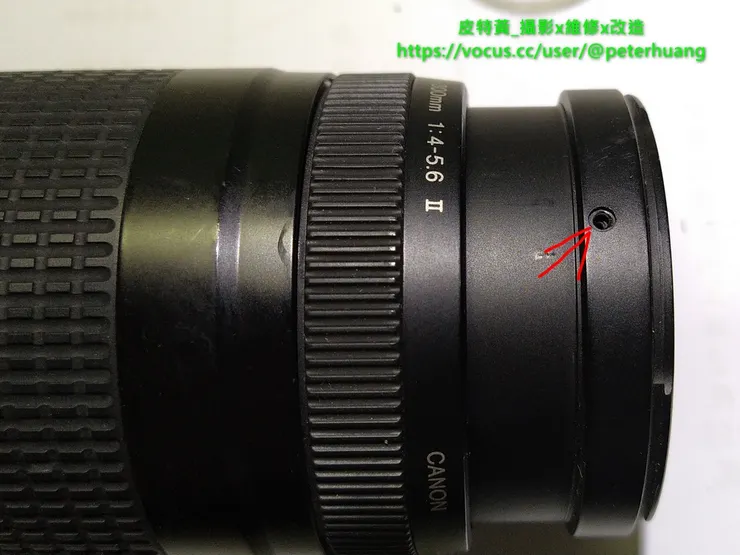

這顆鏡頭的前鏡組常見的狀況是發黴，要拆的話只需拆除前鏡筒週邊的3顆螺絲(如下圖)，先卸下前端的濾鏡環。
接續在濾鏡環底下會看到固定前鏡組的3顆螺絲(如下圖箭頭處)，這3顆其實不是螺絲，只算是個固定釘而已，必須用一字起子直接挖起來(轉動無效)，就可以取下前鏡組。

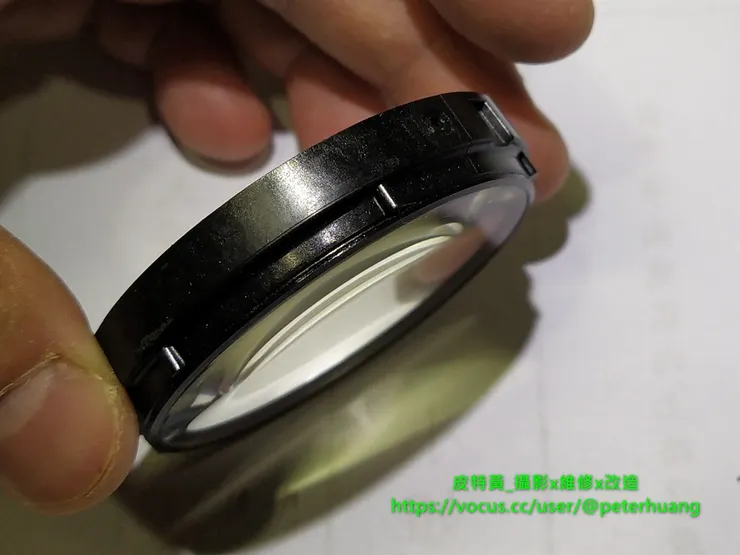

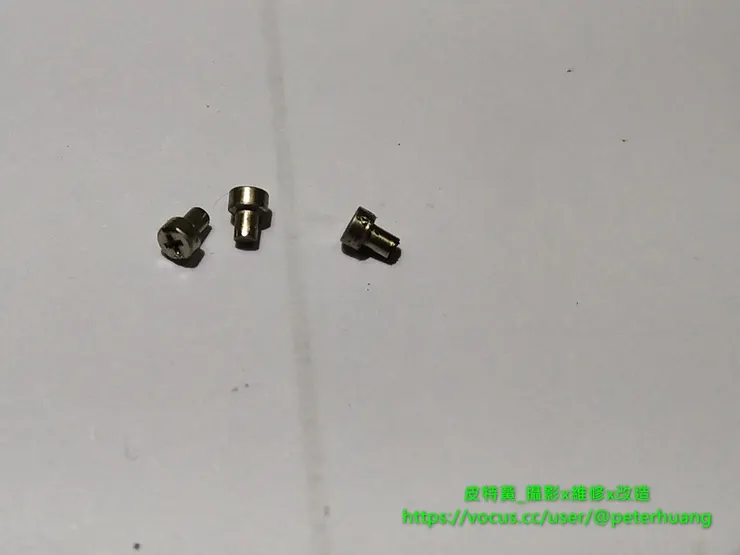

固定前鏡組的3顆固定釘。
前鏡組一樣是用塑料材質密封的，要清理發黴就必需用特殊方法分離鏡組才能夠清理。
