DSIX 的修改電路，以電容取代 pulse transformer 做為訊號交連
以電容取代 pulse transformer
雖然許多文獻皆建議以 pulse transformer 做為 S/PDIF 輸出的訊號交連，先不論以 pulser transformer 或電容交連的聲音如何，但就物理特性而言，電容的頻寬響應的確是比脈衝變壓器好許多，但用變壓器的好處是可以隔絕外界雜訊，如果處理的好，理論上用電容交連在頻率響應與動態上應較佔上風。
前些日子網友 UCC 在贈送“超級數位交連電容“，也就報名索取兩顆 0.047uF，本來想先用在 DAC 上，臨時想到這點，那就先拿來用了。電路圖中所標示的電容值為 0.1uF，手邊雖然有 Hydra 0.1uF，但想試試 UCC 電容的聲音，就將兩顆 0.047uF 並聯使用，電阻 300R 與 100R 是一分壓迴路，因 S/PDIF 訊號位準為 0.5V-1V，前面由 74VHCU04 所構成的緩衝電路其輸出電壓位準約為 2.5V，衡量手邊有的電阻就取用 330R 配 100R，這樣約可得到 0.58V 的輸出電壓。換好後趕緊試聽，哇！不知道是因為由變壓器換成電容交連的關係還是電容本身特性的關係，空間感與動態都比改之前要好，也沒有任何干擾的雜訊，有機會應試試高價的雙信銀雲母電容看看，看來我得趕快將 DAC 內用的 pulse transformer 換成電容試試看，看看是否會有令人驚艷的效果。

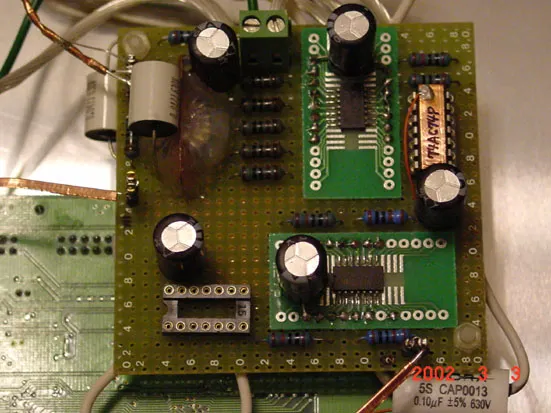

被矽膠包住的是自行繞製的 pulse transformer，已被兩顆 0.047uF 電容取代 。 33.8688MHz TCXO 被拆去試 reclocked 電路了

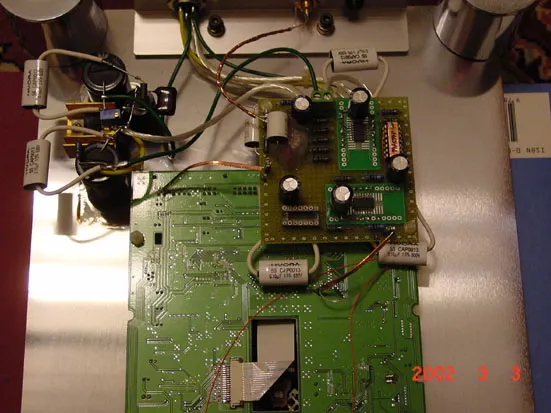

DSIX 裝在 CD-ROM 背面的照片，另外單獨提供一組電源給 DSIX 使用
