各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 8Plus ，這台故障就是前幾天寫的另一篇（充電線真的會燒起來嗎？），被充死的另一台

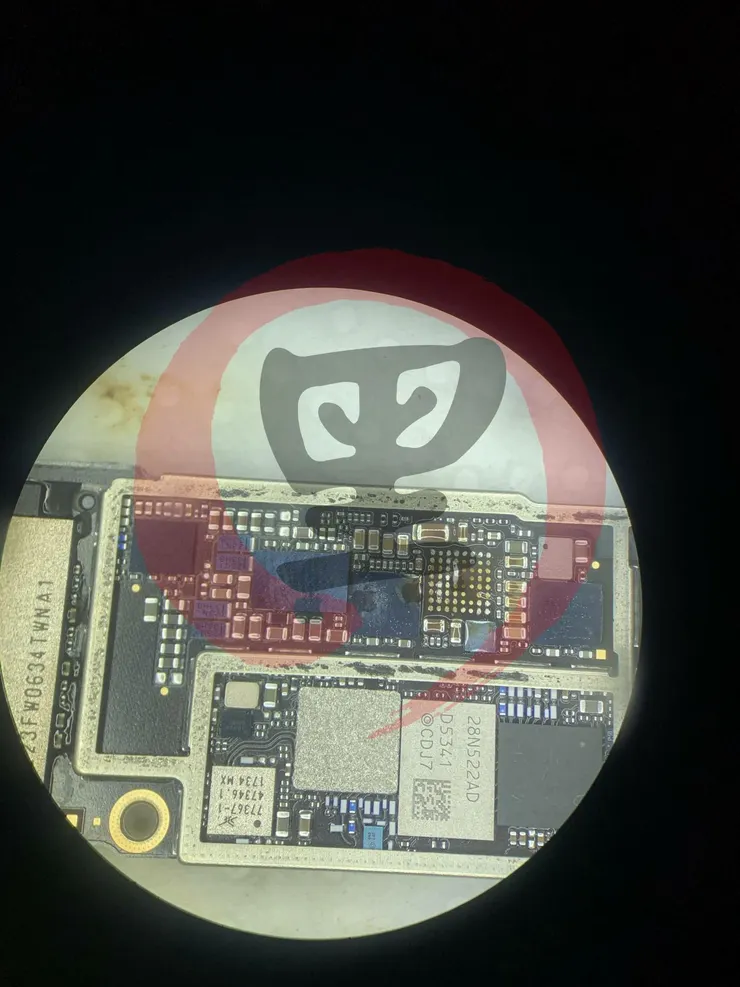

這台故障的比 iPhone 7Plus 嚴重，主機板卸下後，可以從石墨貼上看到，有呈現焦黃色的燒痕，這個位置，如果是比較元件圖的話，當然就是
充電管理晶片了，該機上台是短路的，線路是 VDD_MAIN ，也就是由充電管理晶片引起的

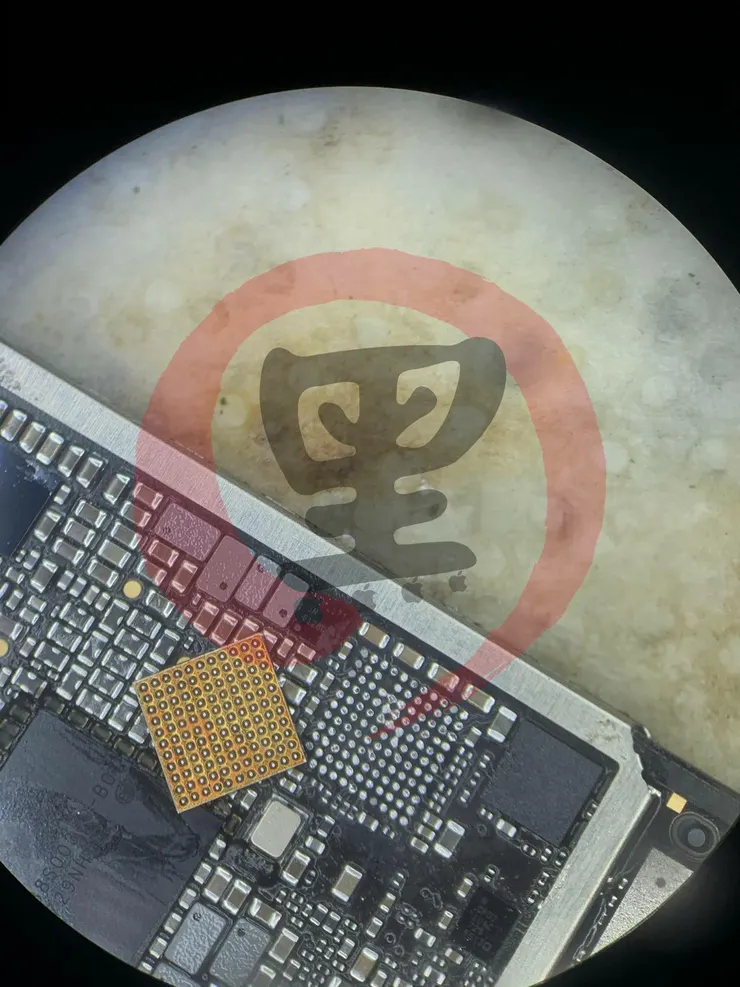

還有另一路也是故障的，也就是 USB 控制器晶片，我將這兩顆同時拆掉，並且更換良品
接者在測量線路過程中，找到了 PMID1 的 ZD 也燒焦了，為什麼是 PMID1 而不是 PMID2 或者兩邊一起燒掉呢？

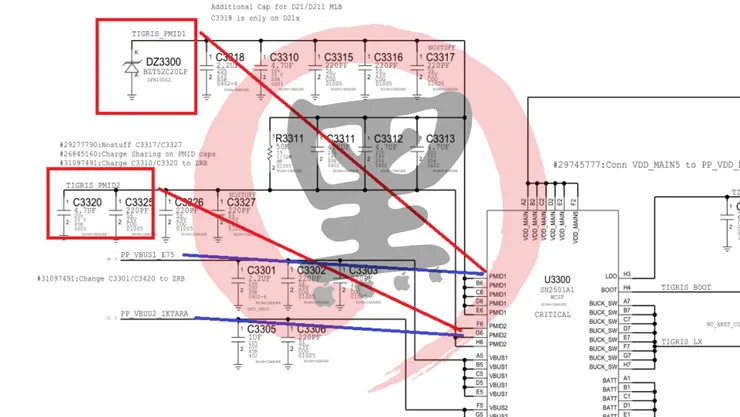

因為理論的部份，用文字打，有些地方實在很難形容，我就簡單畫兩條線吧，在 iPhone 8 系列，也就是 A11 處理器開始，充電的部份會分成 PMID1 與 PMID2 這兩路，這兩路電路，除了用來做電路識別使用，也包含了保護電路等等功能，如果是前一款機型也就是 iPhone 7 的 A10 處理器，就只會出現 PMID1 與 VBUS1 ，而 A11 系列有多了無線充電所以會有兩個 VBUS ，也就是 VBUS1 與 VBUS2 ，而 VBUS2 前端主要就是交流轉換部份，最終還是走 VBUS2 到 U3300 完成充電回路的，所以客戶是 E75 進入的位置導致燒痕，自然而然，也就是 PMID1 的地方燒毀
當然還有一部份沒拍，我將充電管理晶片、USB控制晶片、自舉電容與 PMID1 ZD 拆除，並且將該線路的高壓耐電容，全部替換掉，可以開機了，但是卻不能充電，可無線充電又可以，關機充電也可以？什麼概念？
有人說，這種關機能充，開機不能充的，多數就是充電晶片或主供電的問題，有一點理論的，大概會跟你說是 INT 的問題，但是有一個很關鍵的問題，如果是 INT 或就緒信號導致的，那應該會連無線充電都會異常，因為 VBUS1 與 VBUS2 最終都是由 U3300 進行自舉儲能輸出到 MOS 管，而 INT 的問題，是不會分成 VBUS1 與 VBUS2 的，所以這個想法，肯定不正確

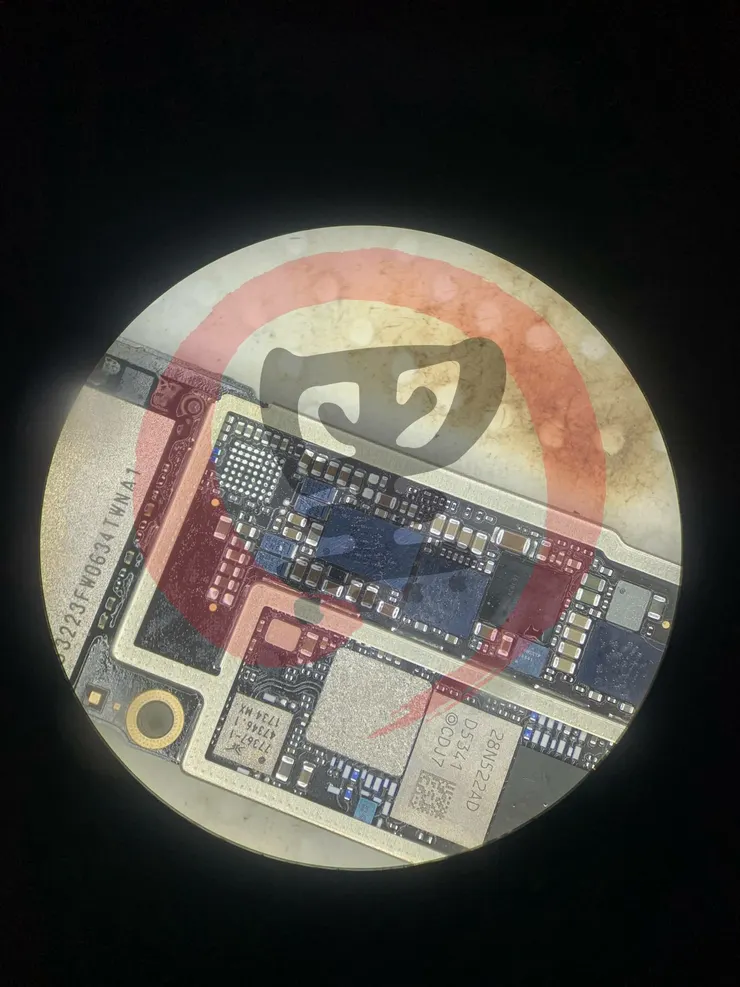

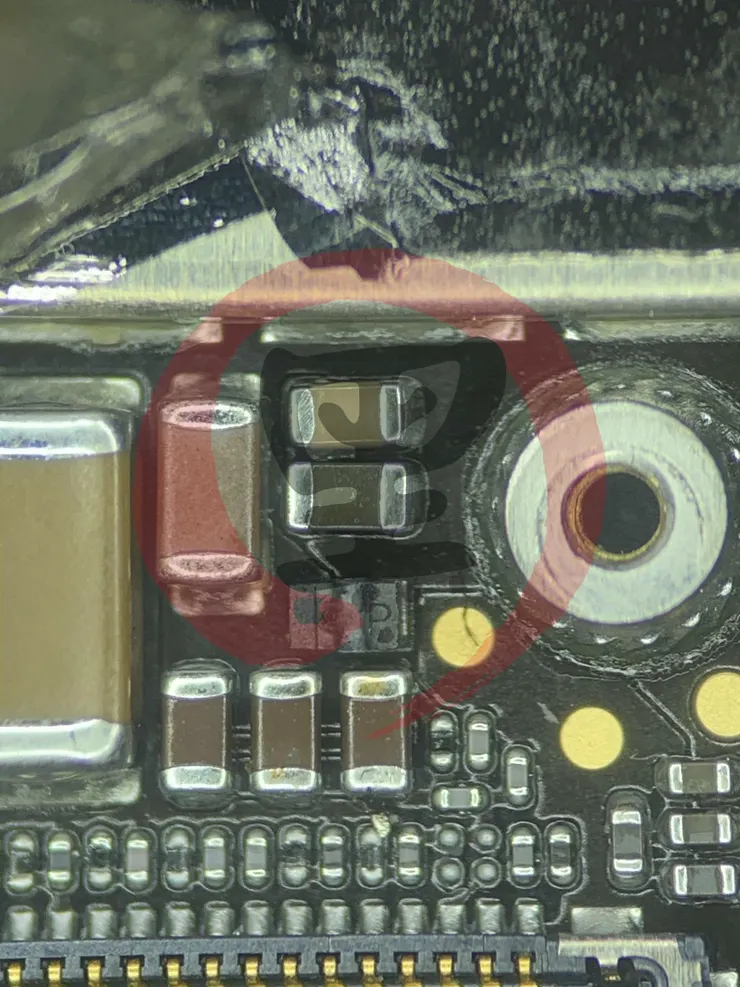

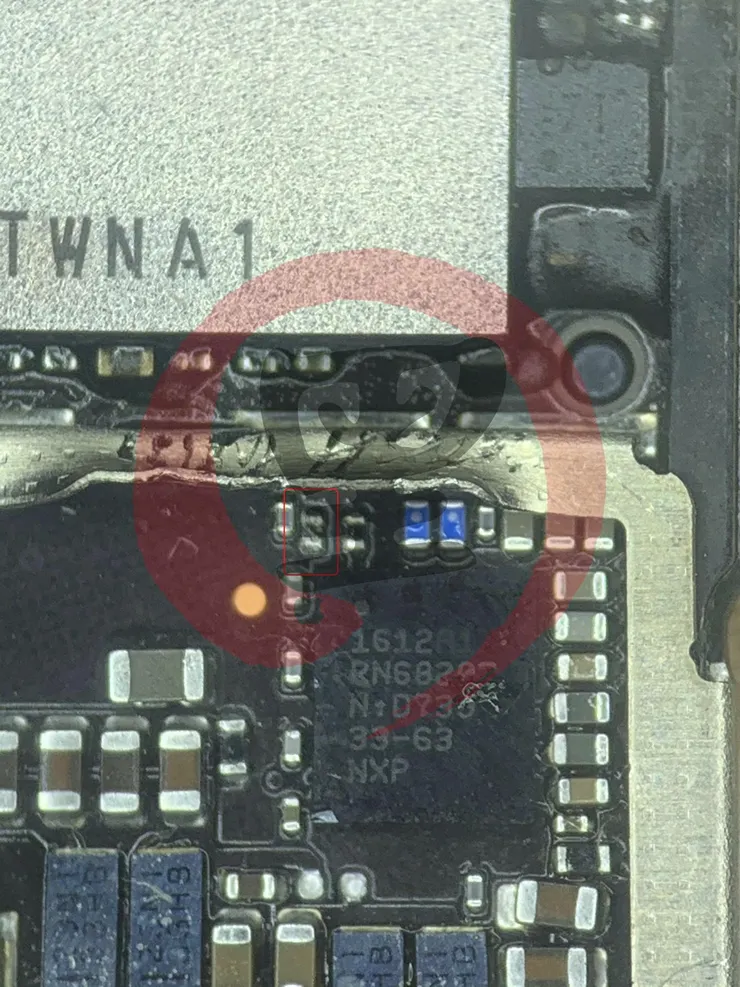

這個問題，一般人還真查不出來，首先要將鐵蓋掀起來一點，我們找到這顆紅框的元件

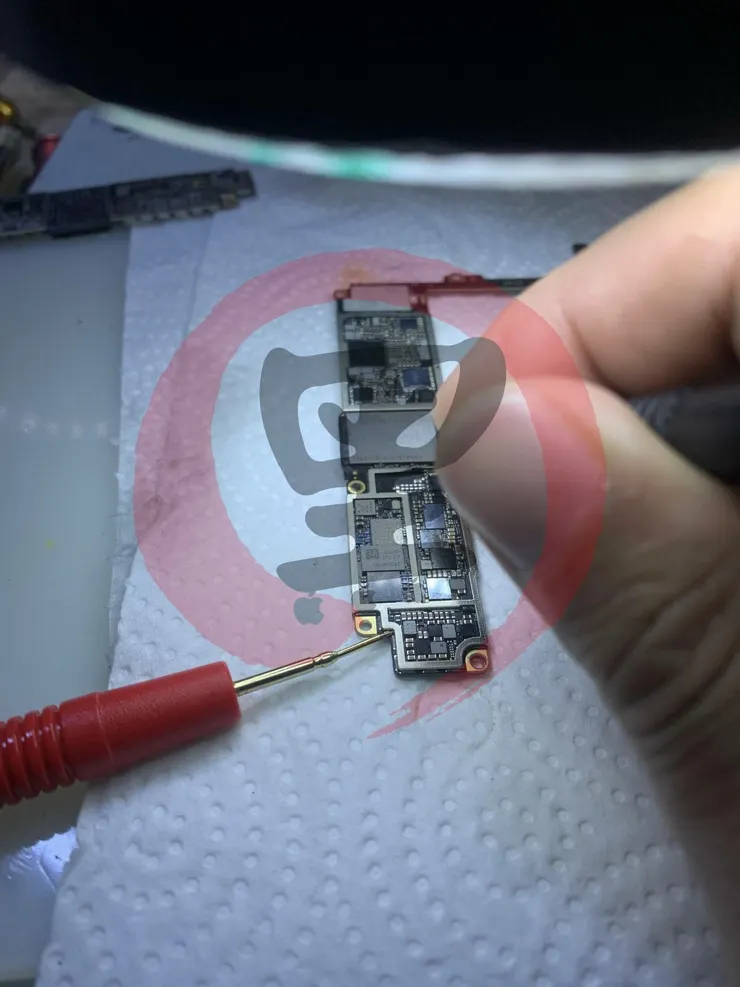

在線測量二極體值

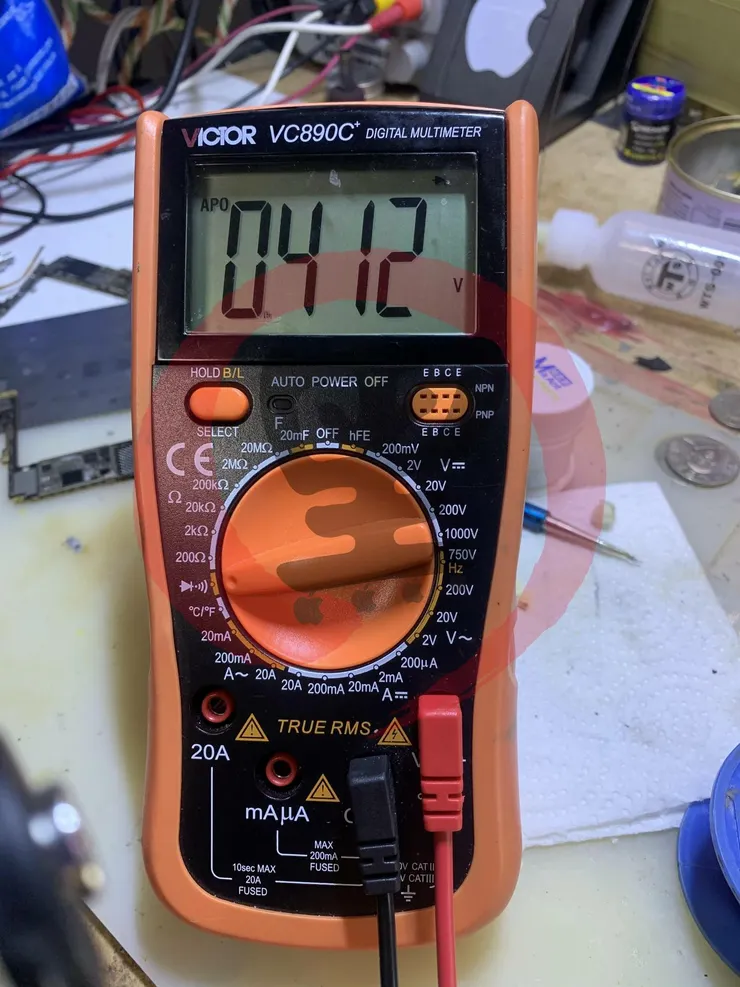

測量A點值約 4XX 左右

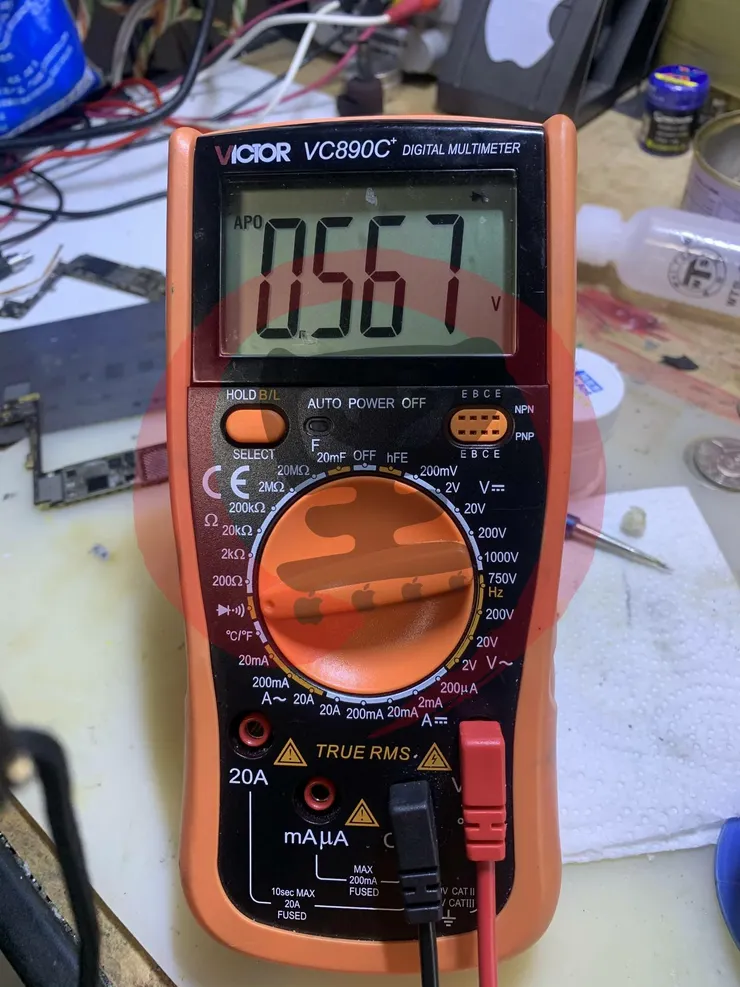

測量B點值約56X左右

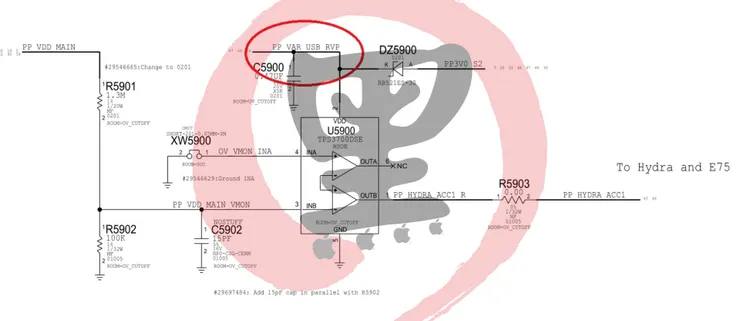

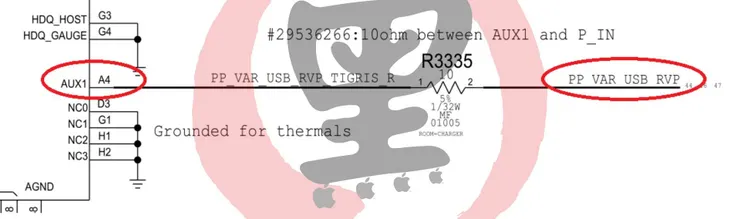

我相信如果用輔助程式來看，這裡應該是不會寫上參考值，就算寫了，大概也看不出來異常，因為沒斷線，沒短路，沒偏高，也沒偏低，那我們就來看一下，測量的元件是一顆 R3335 線路是 RVP 一顆 10ohm 的電阻，測量 1 腳的時候數值為 412，測量 2 腳時數值為 567 ，這種電路，看的懂圖且對電子元件熟悉的，就知道那裡不對了，輔助程式幫不上你的忙的～～

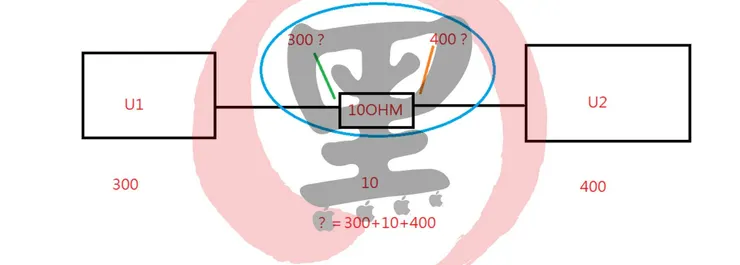

因為講解起來太麻煩，有聽過課的，大概能聽的懂，首先 10ohm 的電阻可以假設為良導體
U1 = 參考值假定為 300
U2 = 參考值假定為 400
小件參考值假定為 10
那總合應該是 710
假定值大概是這樣，初進階理論，大概只會講到這裡，很少會模擬複數目標計算，如果是複數目標計算在中高階理論課才會講，假定複數目標的數值，在計算後應該在 228 為總合
但如果我在 1PIN 測到 300 在 2PIN 測在 400 ，那代表這裡現在是隔離電路，當然這只是我們看電路上的假定值，實際上需要去驗證，驗證也很簡單

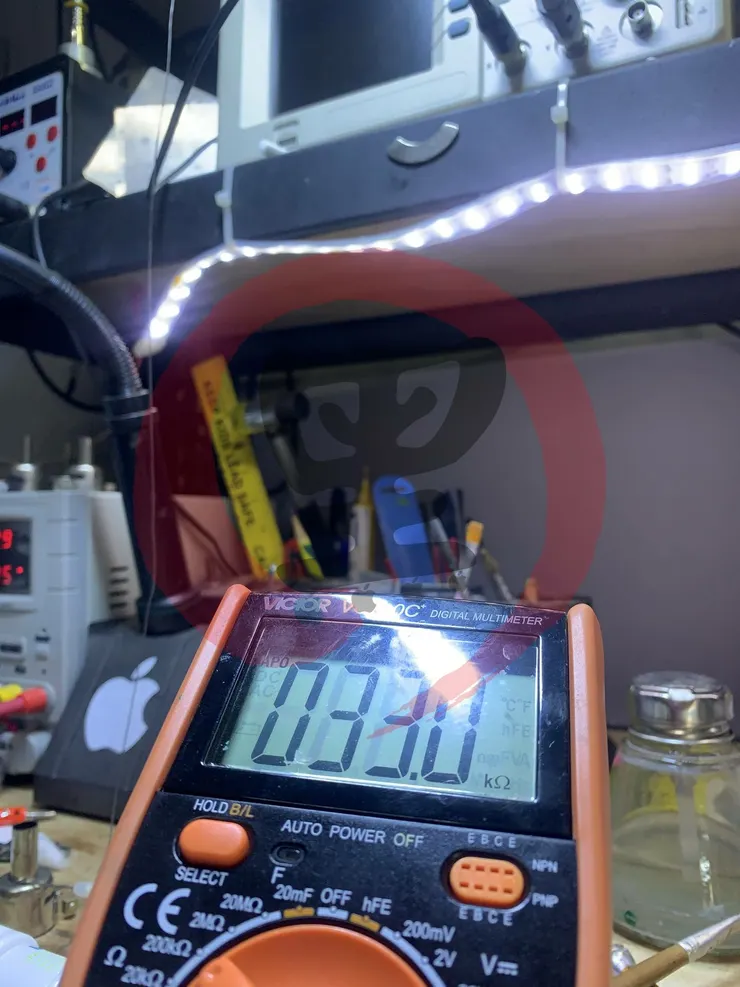

在通識課程中，都有提過電阻在測量時，應該要拆下來量才準，但如果要在線測量時，可以依據原歐姆值的上升或下降，來判斷是線路異常或元件異常，如果是歐姆值大幅度上升，那代表是「電阻」故障可能性較高，如果是數值偏低，那被線路影響到可能性較高，而在中間需要排除一些串聯因素，因為電阻是愈串愈大，愈併愈小，所以這個要以電路結構為主，單純只有 U1+R1+U2 的線路來說，可以不考慮這個問題，所以 10OHM 的電阻測到的數值，一定會「很高」，才有可能讓原本總合應該是 228 的，變成一端 300 一端 400，因為 33Kohm 的電阻將 U1 跟 U2 隔離開了，有點類似初進階課程講的 PCI-E 藕合電容串聯數值總合計算問題！

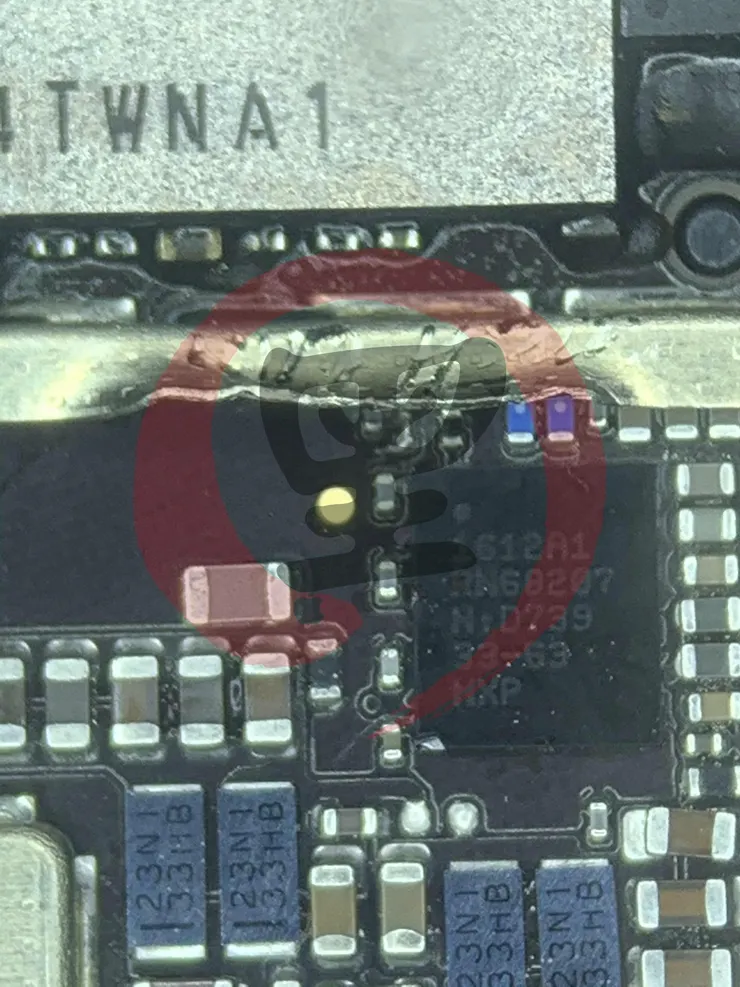

所以我們將 10ohm 的電阻直接串聯起來，行嗎？

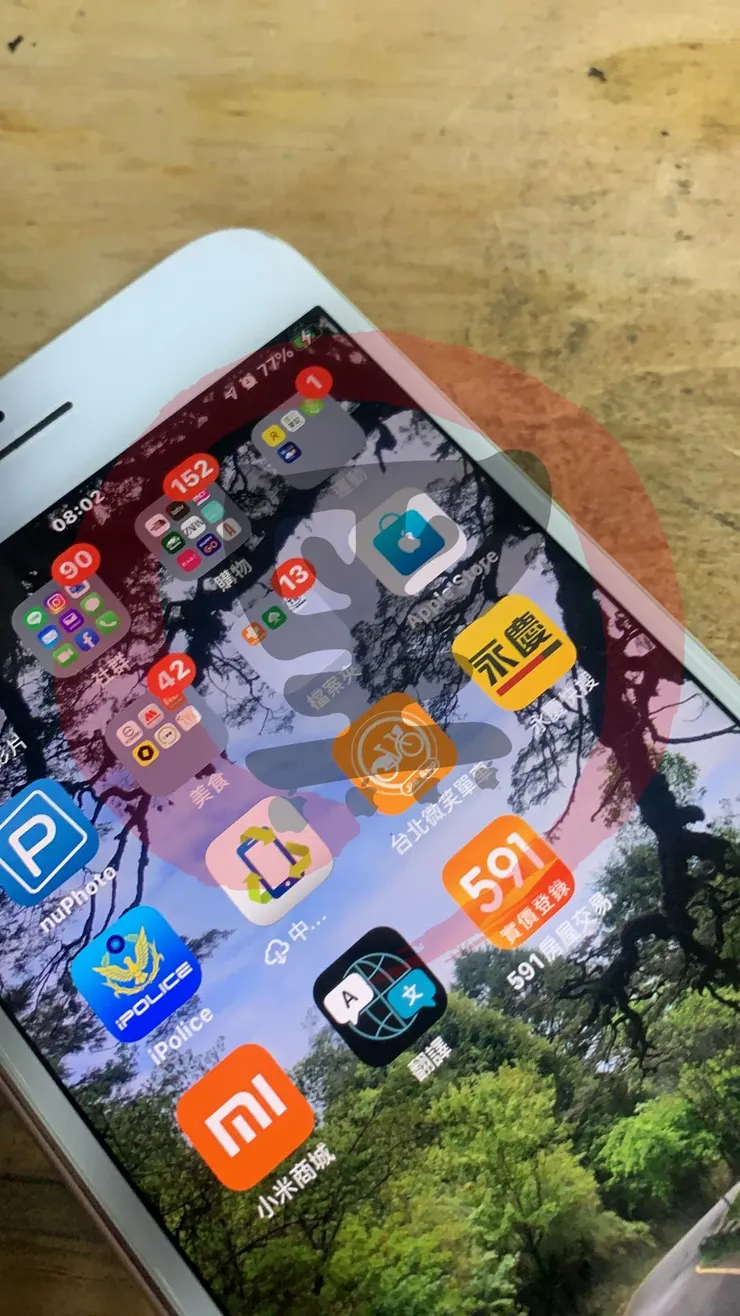

串聯起來後，看到圖片出現充電的符號了！行了嗎？
如果不考慮複數以上的故障，單純這樣做其實是可以的，但我們這台是多路複合故障，所以現在 USB 雖然可以充電了，但只能透過電腦充電？為何普通充電器不行！？

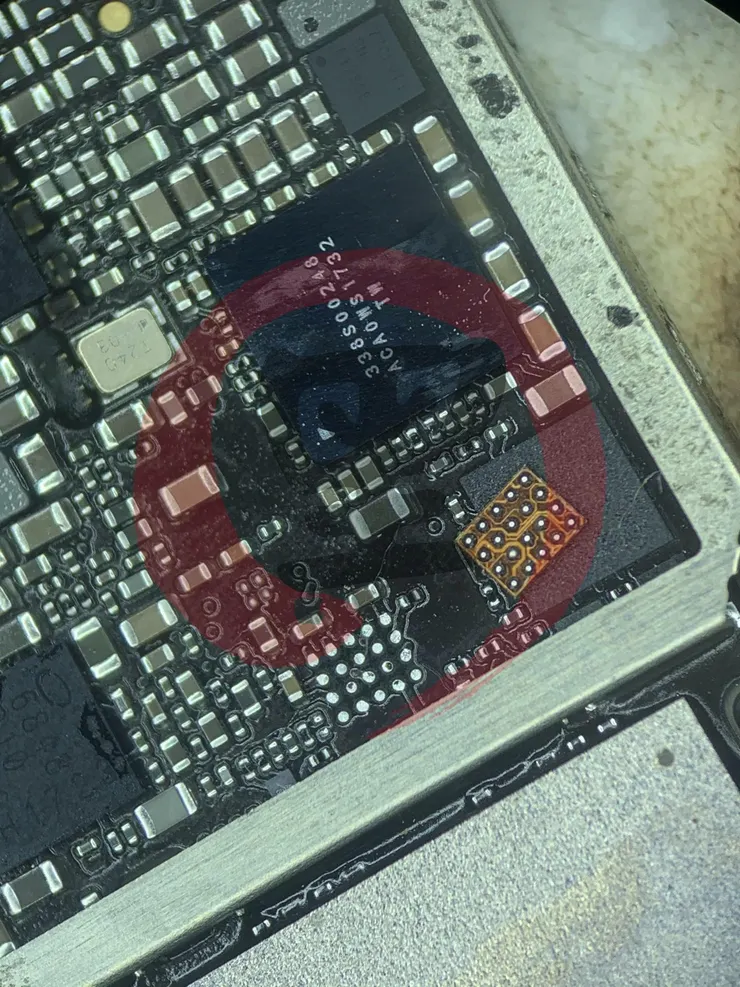

其實你在回去，看初始故障的影片，仔細看一下，關機充電的時候，最大值只有 500ma，那為何一般充電就不行，問題就出在 USB-PD，在我上一台 iPhone 7Plus 修複的時候，並沒有這些問題，因為 USB-PD 從 A11 才開始加入進來，所以如果 USB-PD 也被幹爆的話，就會變成只有最低的 500MA 充電，此時，我們將 USB-PD 更換掉
影片內容消音，因為我有講幾個之前修不好充電的店家名稱，所以把聲音關掉了，待我們更換過 USB-PD 後，你會發現除了原有的接電腦充電正常，無線充電正常，在關機充電後，電流也超過原本的 500MA 差不多有 1.6A 左右（電池電量在 80%），也就是它可以快速充電了，但是開機後用一般充電，還是不行！？
只能關機快充或者接電腦慢充，還是選擇用無線充電？怎麼回事！
這時候就會考慮到 U5900 的放大器結構電路的問題，但是因為已經三點了，我懶的在打下去了，所以你們就自己猜為什麼

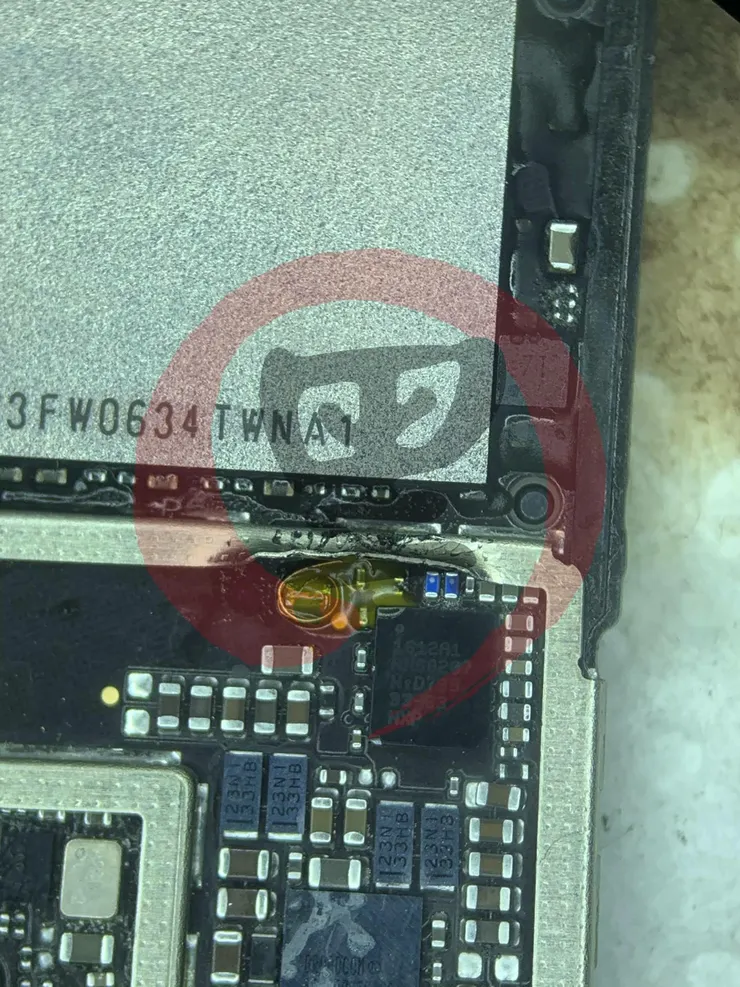

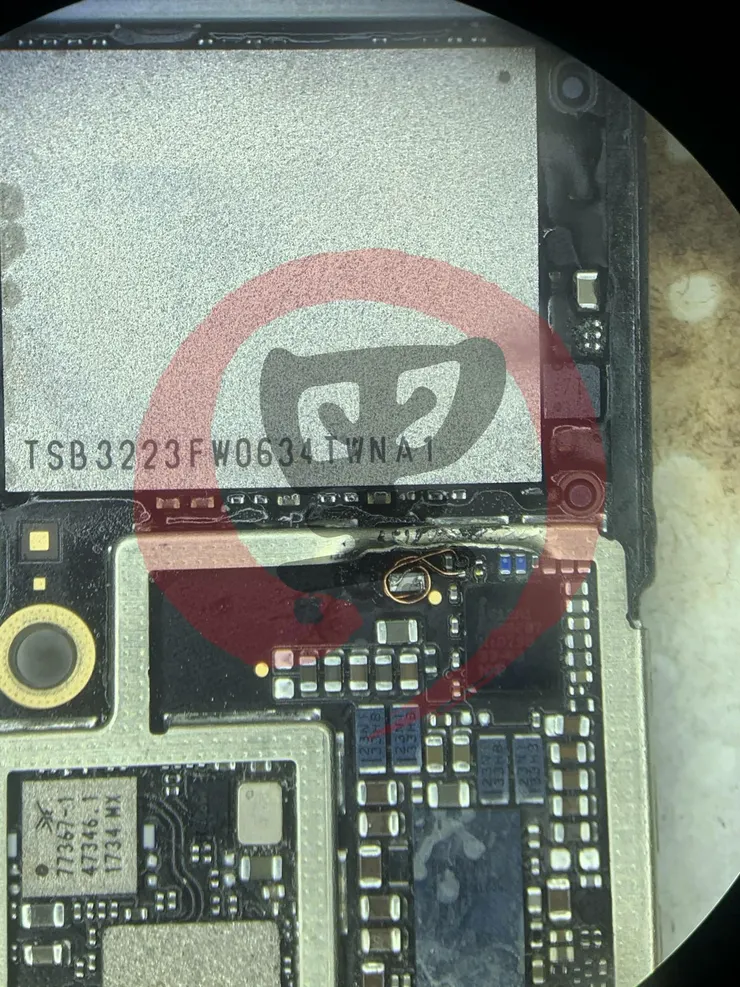

這個時候，將我們原線路 10ohm 位置的那個電阻，把短接拿掉，並且接上一顆 1~2Kohm 的電阻

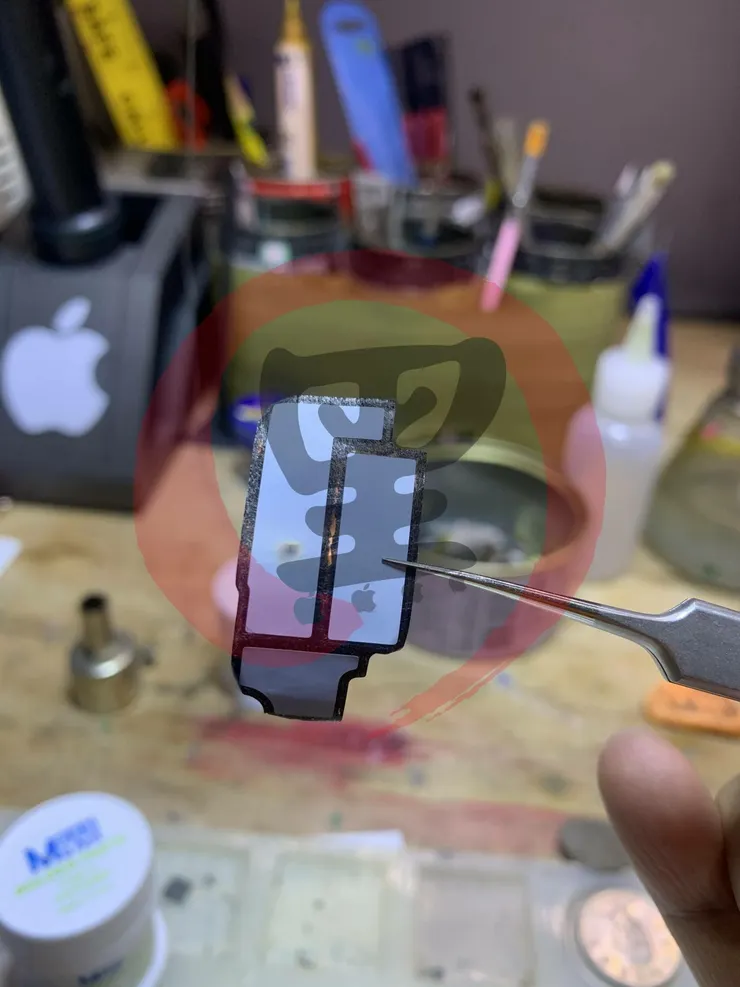

打上絕緣膠

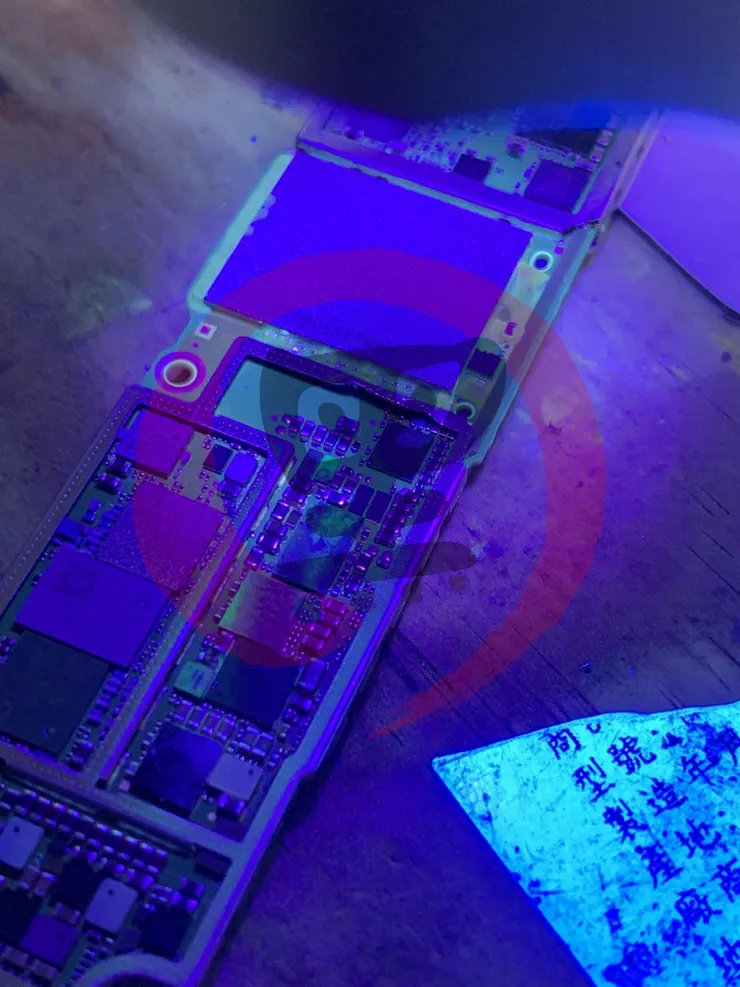

使用紫光燈固定起來
同時將音頻處理器換掉，一定有人很好奇？為什麼要換音頻！？給我錢才告訴你～～
接上這個電阻 1-2Kohm 後，關機時充電維持最低的 500ma ，開機後也可以正常充電，那為什麼要這樣做一個區隔充電，不是關機跟開機都最快比較好嗎？這個是考量到反向電壓保護，也就是 RVP 與 U5900 之間的結構，還有這台手機目前損壞的嚴重程度，考量的個案解決方案（考量因素很多，是因為人為損壞保固的部份）
因為對方送修兩台燒毀的手機，總共修了四次，每台都修兩次，就是送回去馬上燒死，修好送回去又馬上燒死，最主要的原因，就是對方從「延長線」「充電頭」「充電線」跟「插座」都有問題，也就是他原本全部的電器都有毀壞，然後換完線，充死，換頭，又充死，最後考慮了多種方案來處理「個案」的問題，反正也是完修了，自己動手，豐衣足食！
