各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPad Pro 11 二代，客戶描述平板沒有摔機、沒有泡水，但突然無法觸控，收件後環視了一下沒有撞擊點，螢幕也良好，當然不排除還是有可能是螢幕或者排線引起的

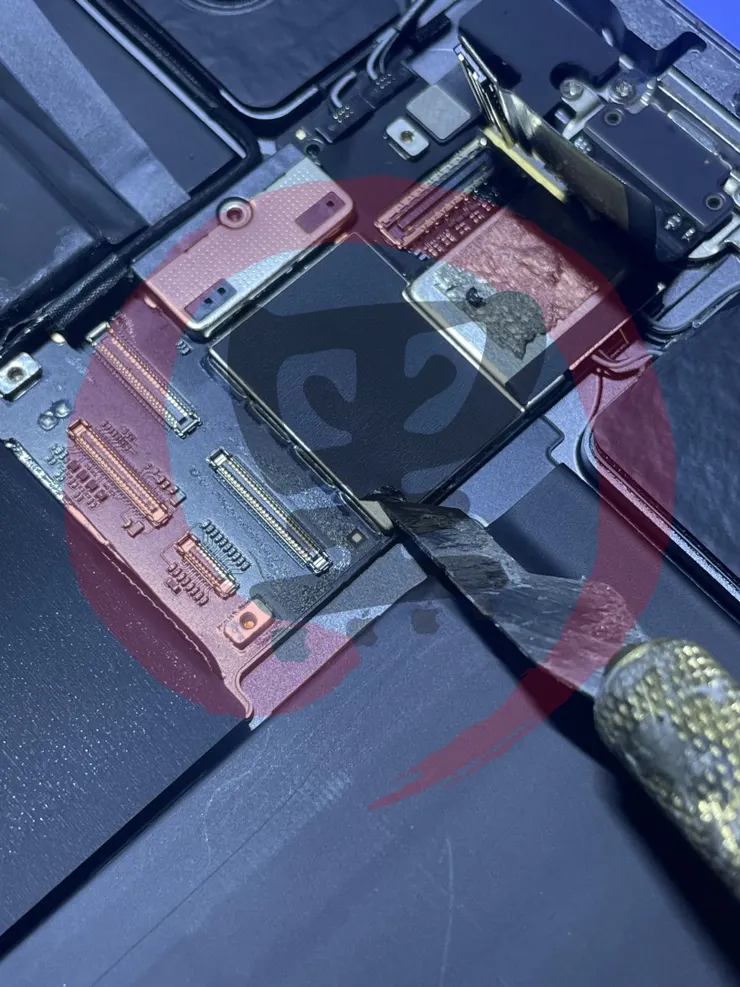

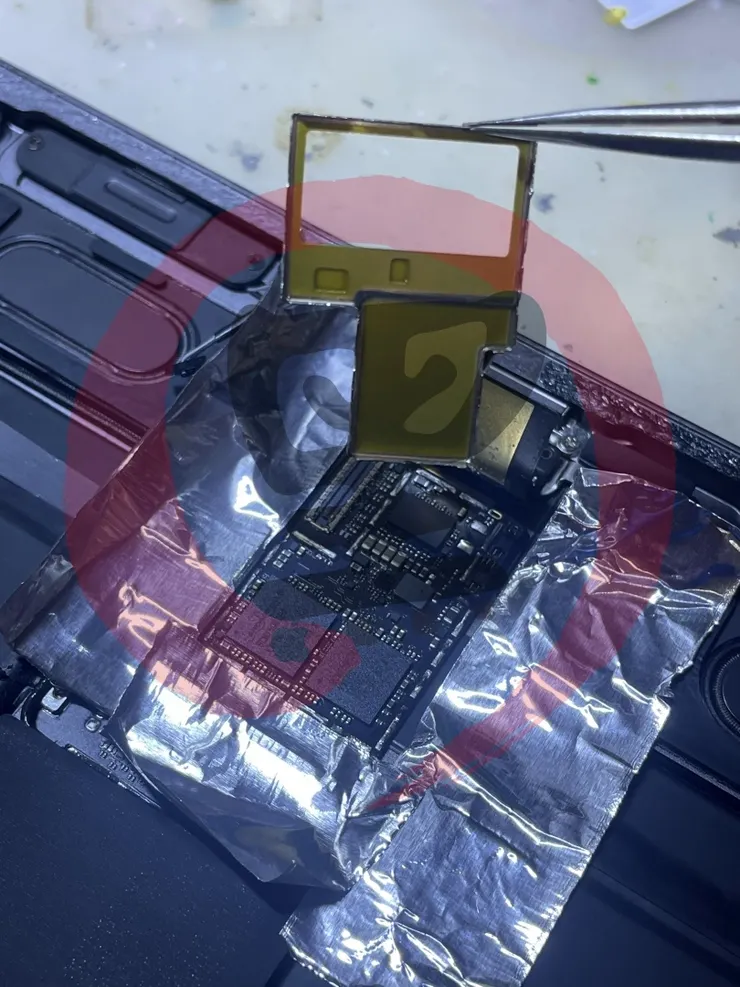

拆機後測量了一下兩個觸控連接座，對於主控的連接信號都沒有開路，就暫時不考慮信號引起的，接者我們將取下金屬蔽避板
取下後會針對幾個觸控晶片與升降壓調整處進行測量

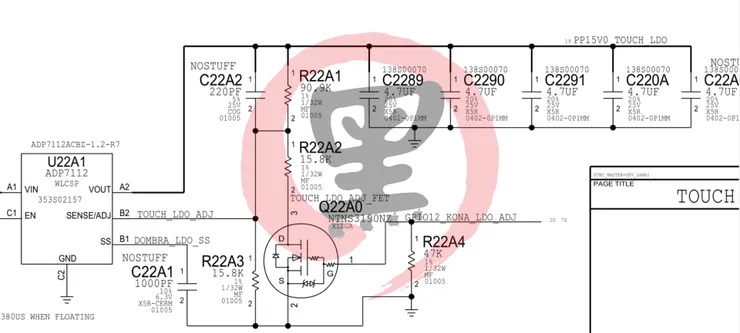

在測量觸控供電時，有一顆 U22A1 與 Q22A0 電晶體迴路，輸出 LDO 15V 供電處無電壓，確認該 LDO 迴路處於短路

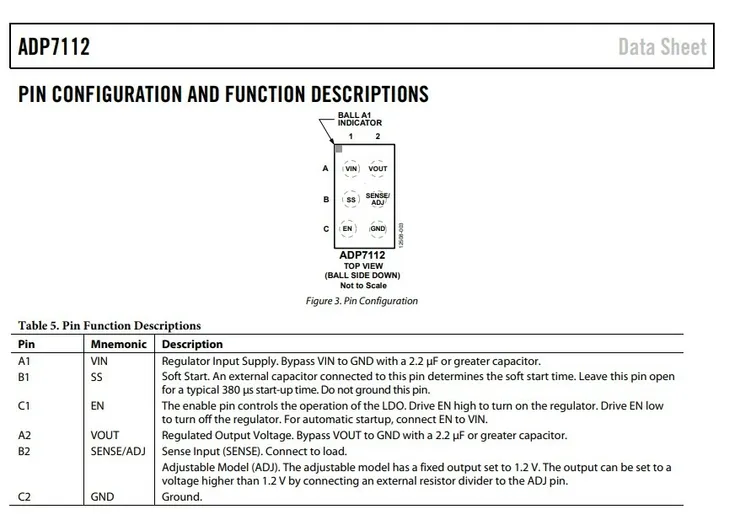

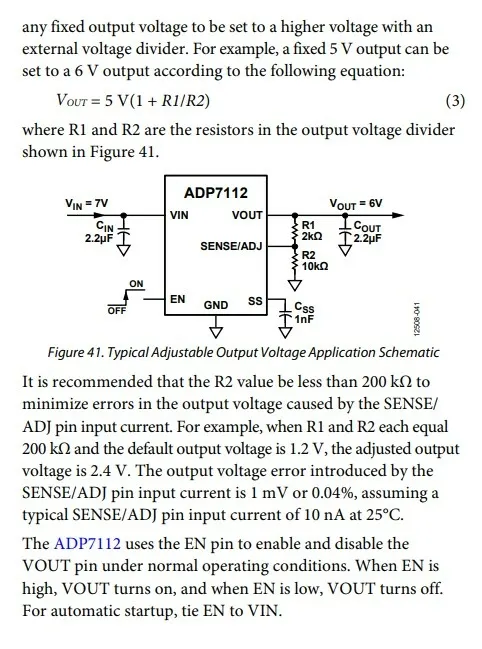

接者我又去翻了原晶片的技術手冊 ADP7112（iPad Pro 11 U22A1），並且確認 SENSE ADJ B2 PIN 標準為 1.2V
並且採用這個公式來看，帶入 Q22A0 MOS 的話，那就是 1.2V * ( 1 + 90.9 / 15.8 ) = 8.1V ，也就 MOS OFF 的情況下會有 8.1V ，當然既然是短路 0V 是正常的，我的意思是指說在送電時，應該會有 8.1V 的電壓，依 APPLE 原廠電路圖指示 MOS ON 為 15V ，我翻了一下原晶片技術手冊跟原廠電路圖，那個 15V 的公式，我一直沒算出來，不過也因為接法太多，後來我就沒在繼續算了

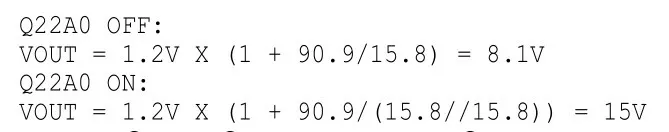

這是 APPLE 原廠給出的參數與輸出，一部份跟原晶片技術手冊上公式可以搭的起來，有一部份我查不到，也沒算出來

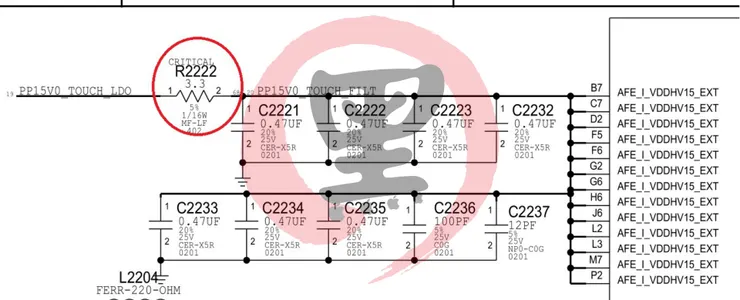

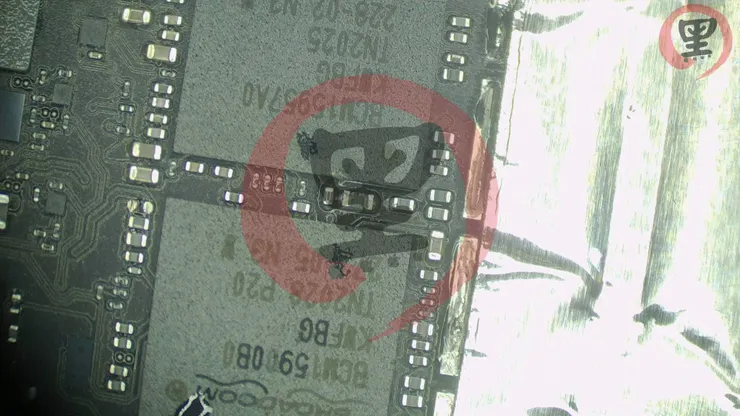

調出後的 15V 要進 BCM15957A0 的觸控晶片，在中間有一顆隔離 3.3ohm 的電阻，為了區分是由前端 ADP7112 引起的，還是後端 BCM 造成的，必須先將迴路給斷開
斷開後電阻先放一邊

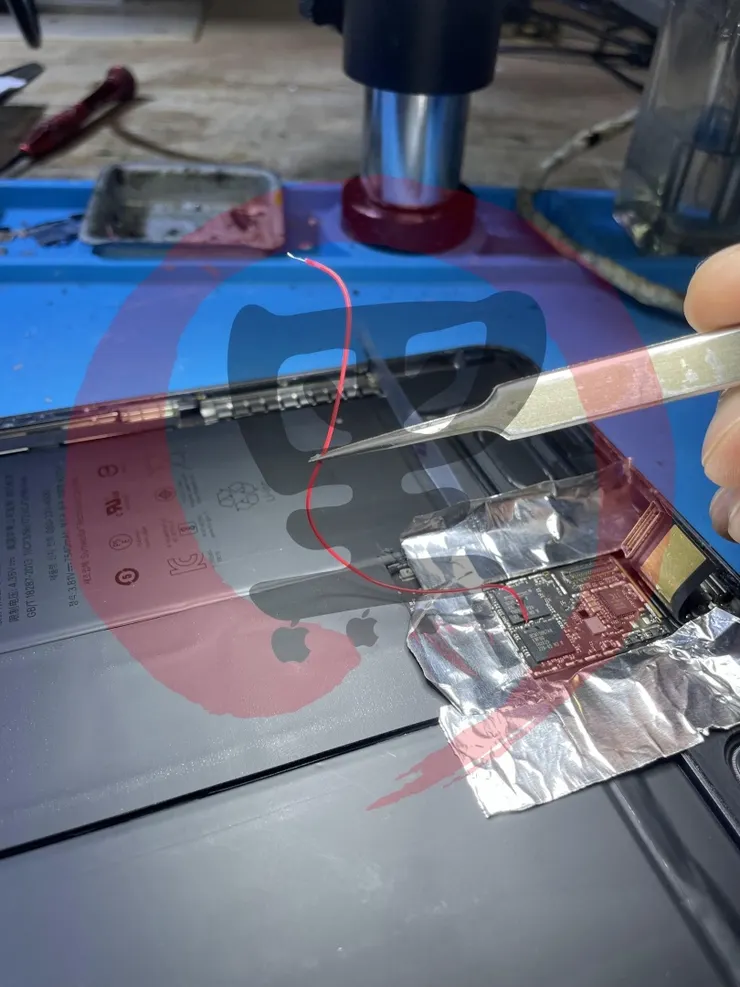

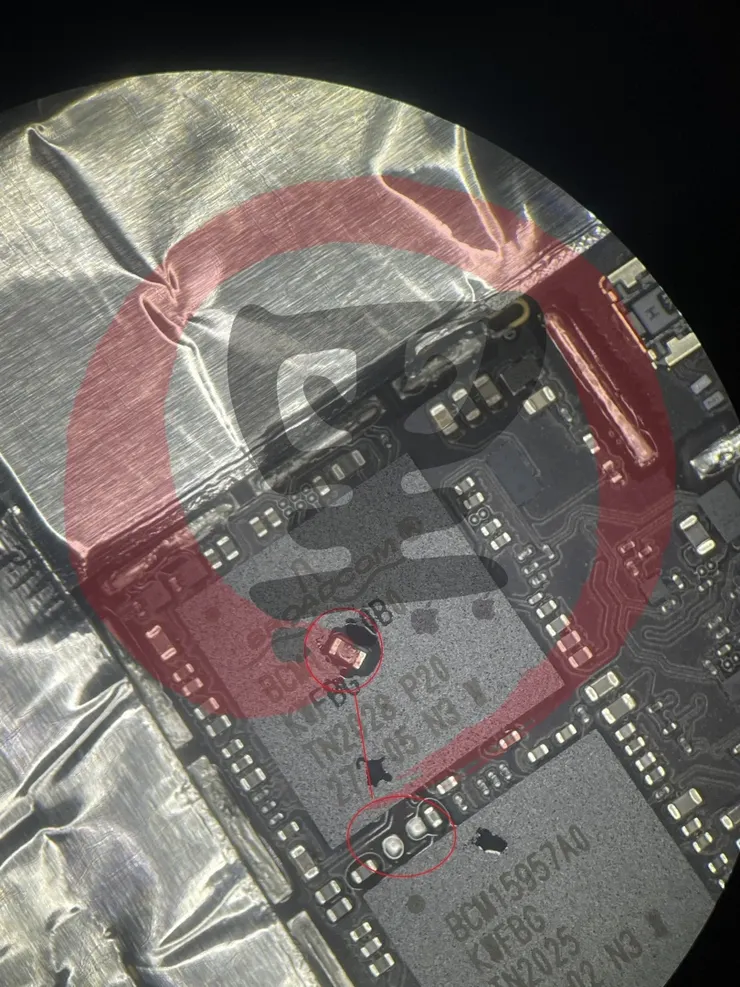

分別測量兩端，並且在短路迴路上，接上鐵氟龍鍍銀線
此時電壓設定 2V 即可

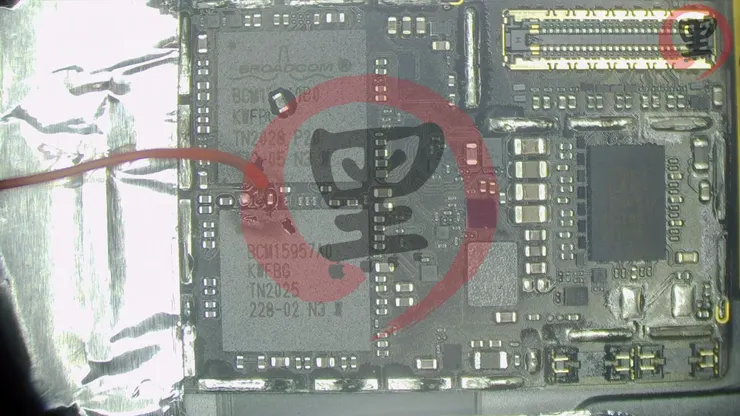

送電 5 秒可以明顯見到異常電容，將異常元件先行拆除
最後再將 3.3ohm 電阻補回，並且再次測量迴路總和，沒有發現異常，裝機
測開，觸控全數正常，收錢，自己動手，豐衣足食！
