各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 12，故障是無法開機，這台故障初始拿過來的時候，確實看起來很普通，這個文案，因為原本是拍影片做教學用的，所以只會截取部份圖片跟影片上來
件到了之後，大概環視了一下沒入水，沒撞擊痕跡，沒有明顯傷痕等，就給它拆解了
拆解後主機板看起來也沒有什麼大問題
主機板上電後，呈現的反應是一級供電短路

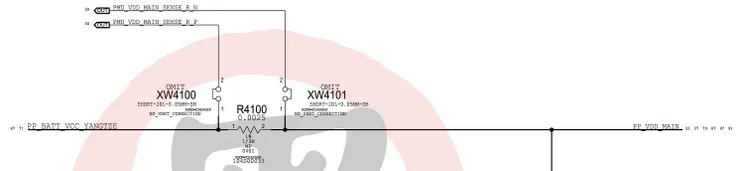

因為 iPhone 12 機款，在 B+ 跟 VDD 供電轉換，是只有一顆 0.0025o 的電阻做檢流，跟舊款機有電晶體在中間是不一樣的，所以很明顯就能看出來，如果是舊款機種，電壓因為電晶體的隔離，所以如果是 VDD 的話，電壓可能不會掉下來，只有電流會上去
就目前看起來故障不算是什麼特別有難度的，上了一次熱顯像儀，照了前後兩面，確實在上層內部的位置
將者將主機板分層，並且找到異常的元件
將音頻供放與無極性電容拆除後，算是排除短路的問題
測開機後也沒問題，代表整個維修差不多進了尾聲
當下我並沒有馬上去貼合，就放者打算隔天再處理，後來隔日我上了測試架發現電流不正常，並且在測一次單板，就發現電流是 0-14x 左右反覆跳變的電流
我從 I2C0/1/2/3/4/5/SMC/AOP 全部的上拉電阻，供電 1.8V 跟 2.2K / 4.7K 的電阻，從二極體值、歐姆值，電壓全部查了一輪，除了一顆電阻測量有點異常為 4.8K 之外，並沒有發現任何異常，我也再去測了 SDRAM/SRAM 等兩路供電，輸出電壓都是正常，降壓波形也正常，確實沒查到那裡引起的，而且他這個故障是，時開，時不開，接者我為了去驗證是 RAM 還是 I2C 引起的，我去短路 NAND 1.2V 的，強制進入了 DFU 模式，並且刷機，得到的未知錯誤是 4045，我原先以為會是 4042，就是類似於早期的 4005
因為是時開時不開，我將兩顆最有可能直接影響開機的人拆了下來，也就是處理器跟主供電
並且將這兩顆重新安裝一次，重新安裝後，確實有改善，電流有上去，大約在 0.4A 左右，但是還是進不去系統，只能在白蘋果的畫面反覆重啟，我將主供電做了更換，並且又再一次重置處理器，沒有掉點，沒有虛焊，一模一樣的電流

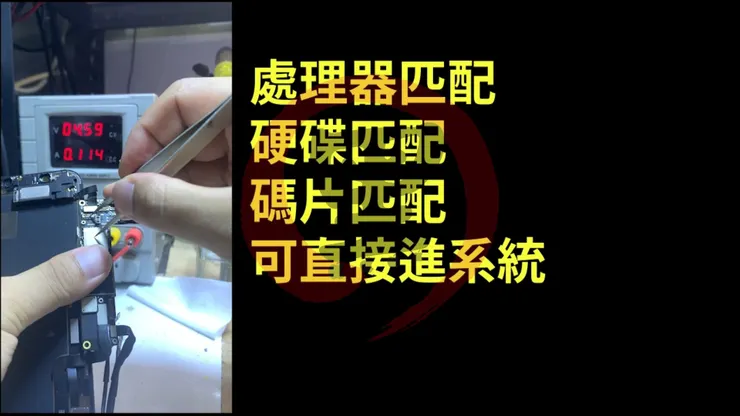

其實這台的問題，我原本是打算用查修的，不過看到手邊的小件貨，有點太多，只好直接給他搬板過去了，反正該拆的都拆了，將處理器、硬碟、碼片、近場通訊等加密器全部移植完成
這次確實就可以直接開機進系統了（都是做教案的錄影截圖，就沒截圖太多，大概看個意思意思吧！）
確認沒問題後，開始針對下層植錫
弄好後先上測試平台，測了一下 WIFI / IMEI 以及其它 RF 的部份
確認無異常後，上下層回焊，並且將處理器、硬碟等封膠
中層的位置也打上 UV 膠穩固起來

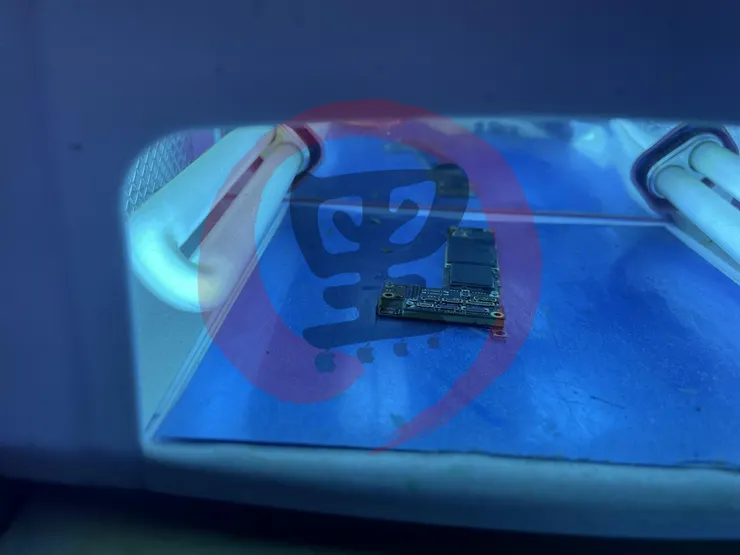

最後丟紫光燈去烤一下

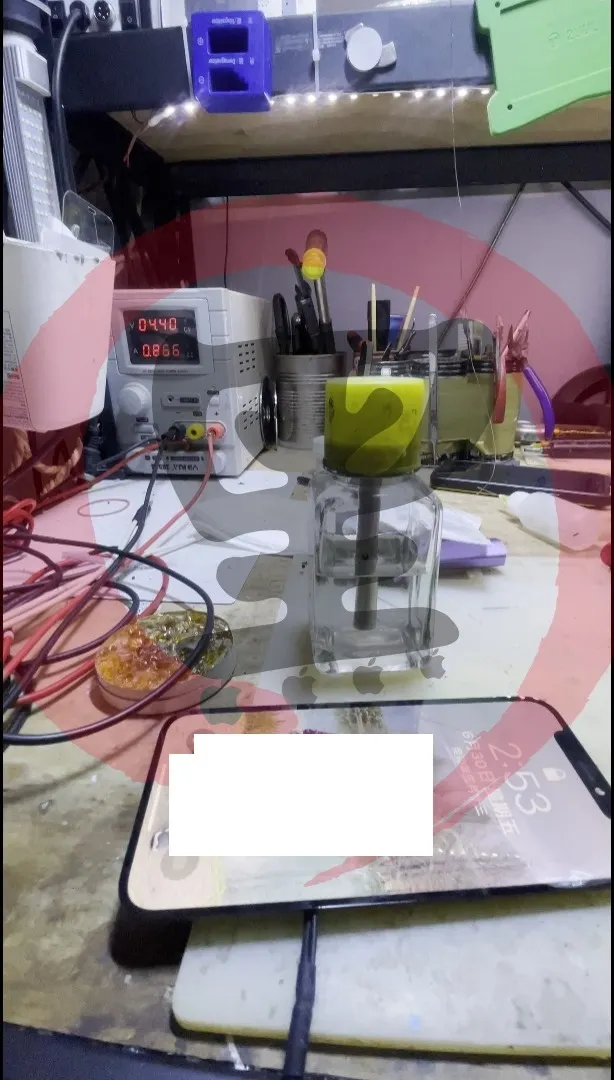

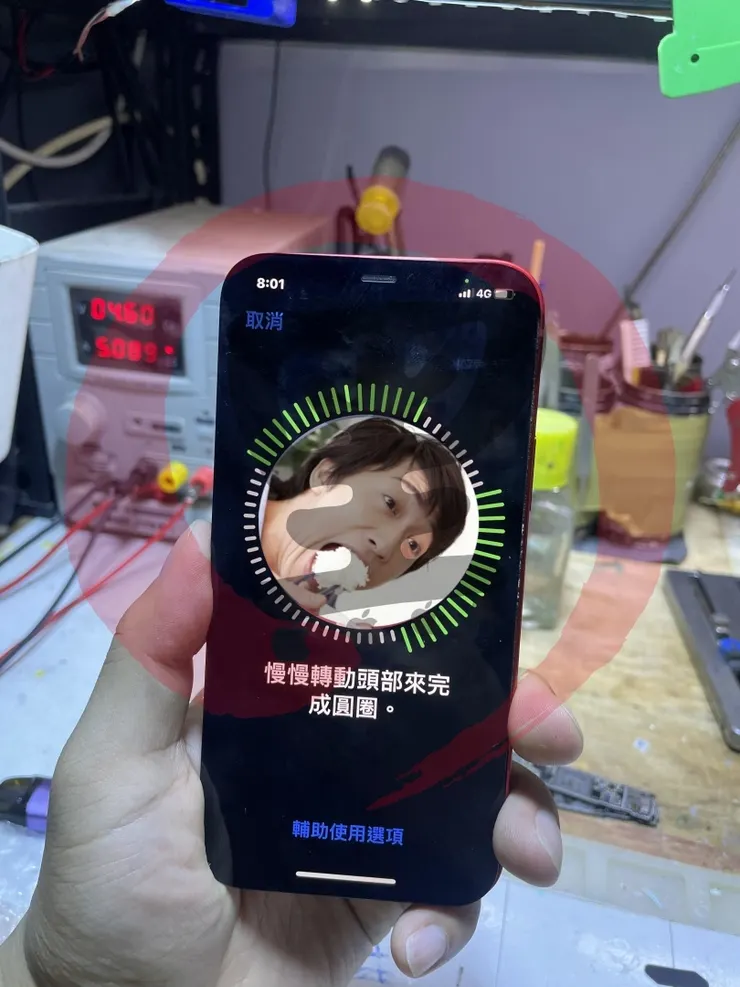

組裝起來測全機功能，雖然沒有很明確找到故障問題，但始終還是完修了，修蘋果機就是有這樣的優勢，不能否認，因為它的資源比較多，也比較容易取得，搬板手法熟練的情況下，可以解決八成的問題，自己動手，豐衣足食！
