各位好，我是台灣黑手，黑手的黑，黑手的手，這兩天清了四十多隻出去，手邊剩七八隻而以，比較閒了一點，可以來寫文案了，這是一台 iPhone 12 Pro，客戶是說無法開機，且沒有人維修過，但我收到件後，發現這台看起來怪怪的
首先送來後，上半截是半開狀態，螢幕看起來也不是原廠或者後壓的，應該就是其它副廠的，這個位置就算電池膨脹也不該長這樣

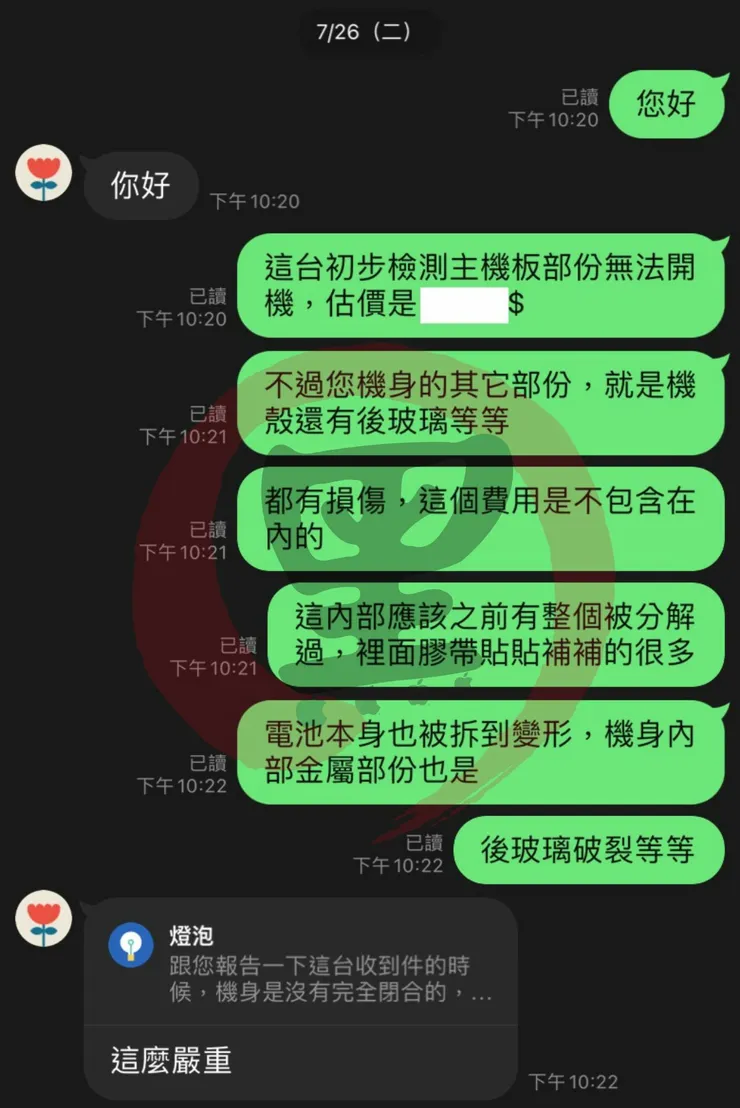

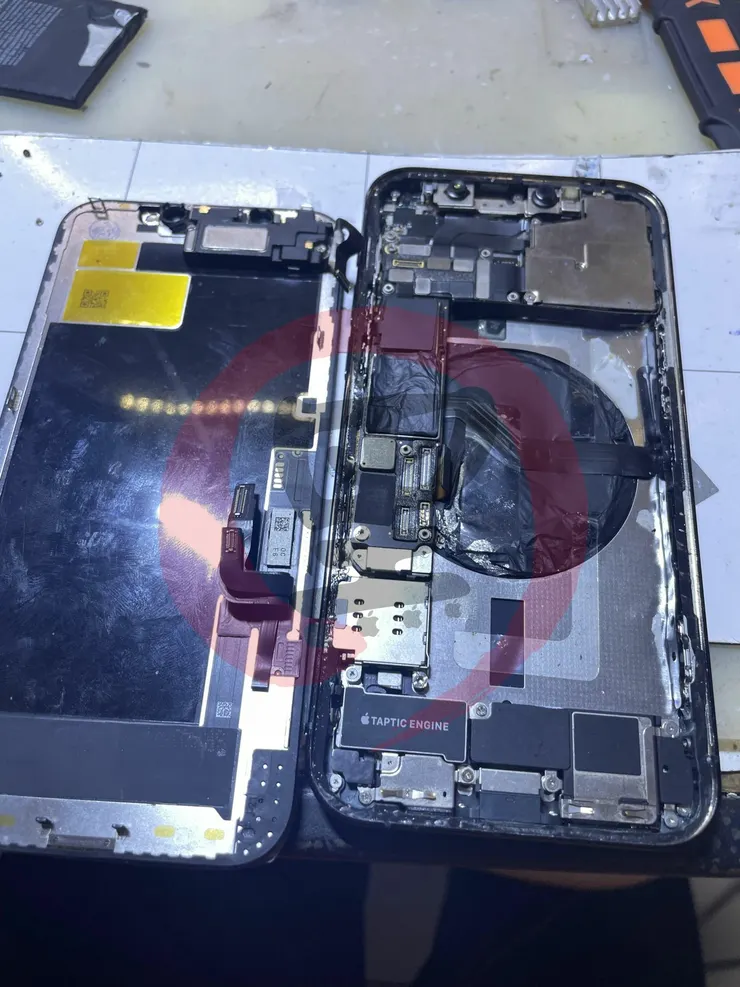

將螺絲卸下後，打開面板可以發現內部是長這樣，金屬後殼裡面大量的膠帶固定（有部份己經被我撕下來了），而且中框金屬內部也變形凹凸不平，可能再之前換過玻璃後蓋吧，後來問客戶，客戶說這台是買二手機，買來的時候就覺得怪怪的，如果不是相關行業的，確實不好查覺到底是那裡有問題
主機板部份確實是沒人修過，上電的反應是短路，是由 BOOST 引起的，因為在內層，所以先做分層了，下風 200、上風 320

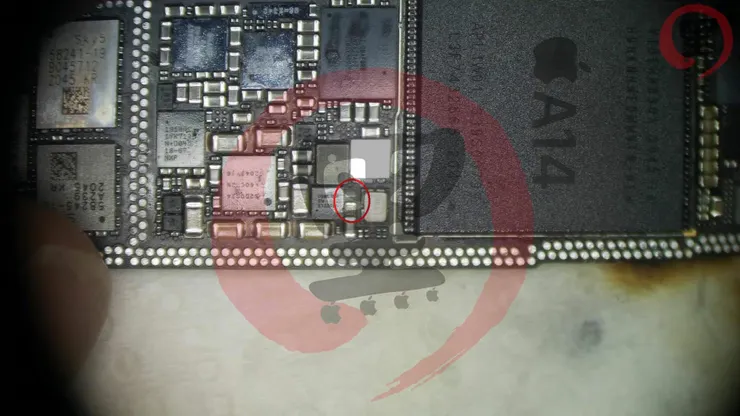

分層後，找到 VDD_BOOST 的相關電路，引起故障是一顆無極性電容，經拆除後，在線值回復正常

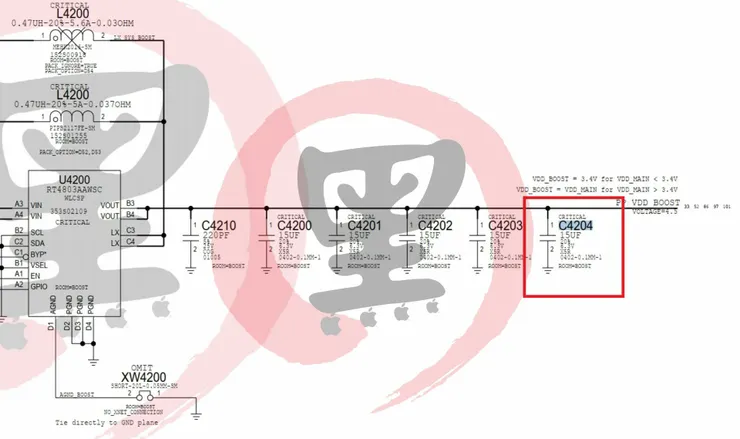

在電路圖上標示是 C4204 確實是 VDD_BOOST 的迴路，這代的 BOOST 己經比剛出來的 iPhone 7 強上了不少，故障率也確實降低，不過負載多故障也是常有的事情

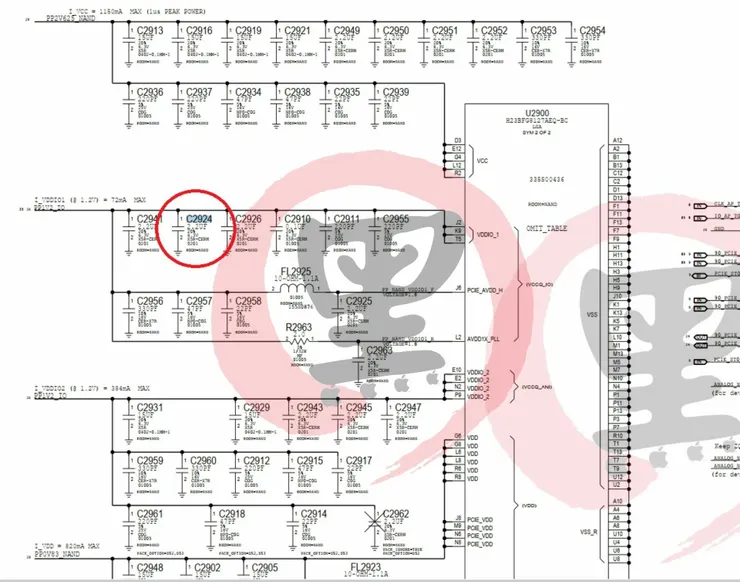

理論上確實是好了，因為 iPhone 12 Pro 是可以單層開機，所以上電供後觸發，結果又是一個異常電流，觸發為 1200mA，沒過保護，當然這個電流其實就很明顯了，關於這個問題，你可以問歐姆定律，找到電路圖上有關 1V - 1.2V 之間的，除了 SOC 外，當然就是 NAND FLASH 的 PP1V2 了，又是一顆無極性電容 C2924

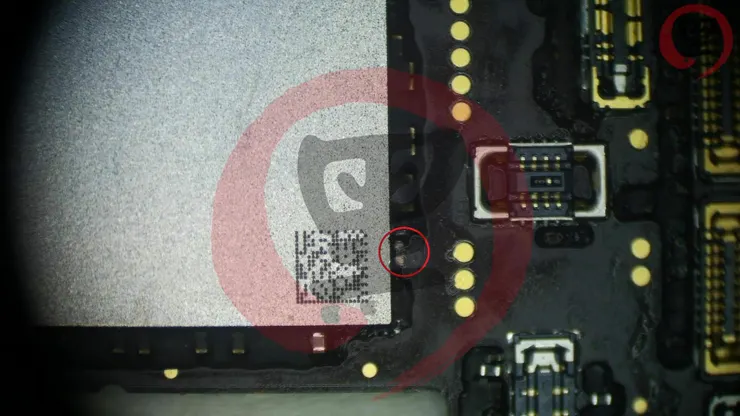

實物中在 NAND FLASH 的右上方，被黑膠包覆住，肉眼不好直接觀測，都需要將黑膠清理後會比較明顯，同樣將異常元件卸下，並且測量一下數值，正常即可

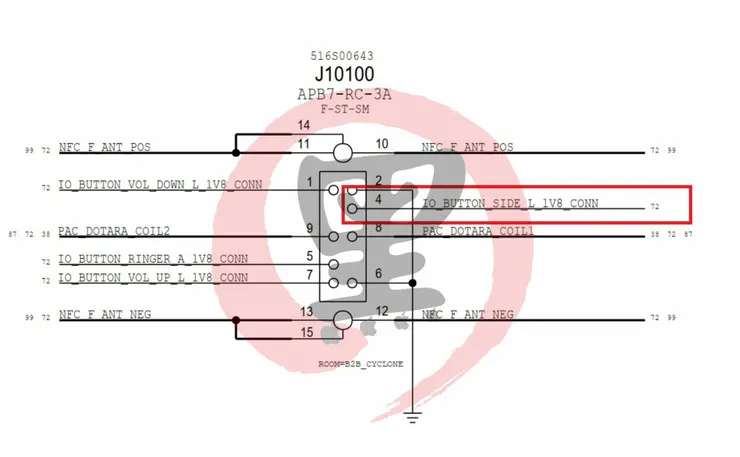

再次測開，單板會用到的是 J10100 的 4PIN 是一個 BUTTON 1.8V_L

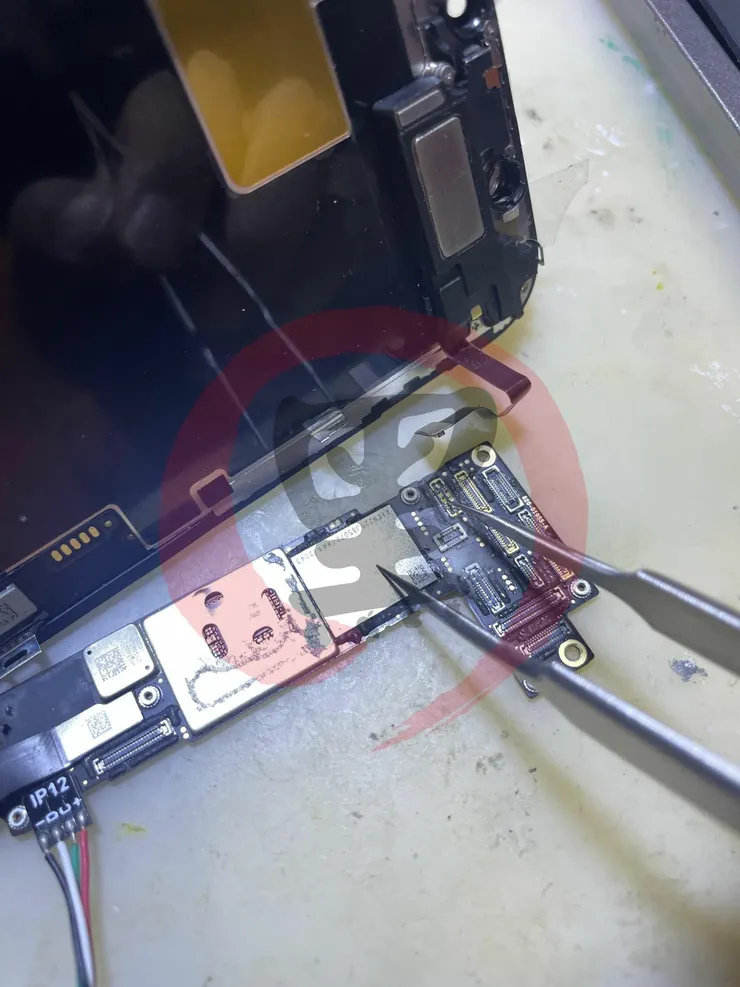

裝上直流電源供應器與面板，拉低電位觸發開機
觸發有效，有效開機，可達單層板峰值電流，這樣就可以了，因為我們還有一個下層板要來處理
將上下層板全部拖平，然後整理好，發現下層有一個面掉點是比較嚴重的，看這台原本送來的樣子，估計之前也沒少摔，掉點也屬正常，接者飛線跟補漆即可
靠外圍的基本上都接地，數量也不多，在不影響散熱的前提下，就直接補上即可
下層板的狀態就還算可以，沒有掉點，直接脫網上加熱平台，將上下層板結合起來
這個電池送來時就是被暴力扯過，所以也算是小變形，而且過放低於 3V 進保護了，只好重新強制上電，因為這樣是沒辦法直接用手機充的
因客戶的要求是只要修開機就好，其它零件好壞都不管，主要還是救資料為主，所以就用原零件裝回了，不然估計這個還得換不少東西，最起碼電池跟後殼要換掉
原本賣客戶二手機的那間，換上去的螢幕的離型膜也沒撕掉，這個雖然不影響顯示，可嚴重影響散熱啊，主機板上熱源需要透過面板的金屬面，加大與空氣接觸的面積，等於面板也是一個散熱導體，這個離型膜貼在這，等於阻斷了熱源的傳遞，所以這個必需撕掉
後蓋也裂了，這個之前也換過後玻璃，應該是第N次裂開了，中框內部變形的也是蠻慘的，外框看起來反而還沒事
不管怎麼說，數據還是保留下來了，其它的就看客戶要怎麼修囉，自己動手，豐衣足食！
