■說明

簡單說就是記憶數值功能，再斷電後也可以讀回來。

●要記憶在哪?

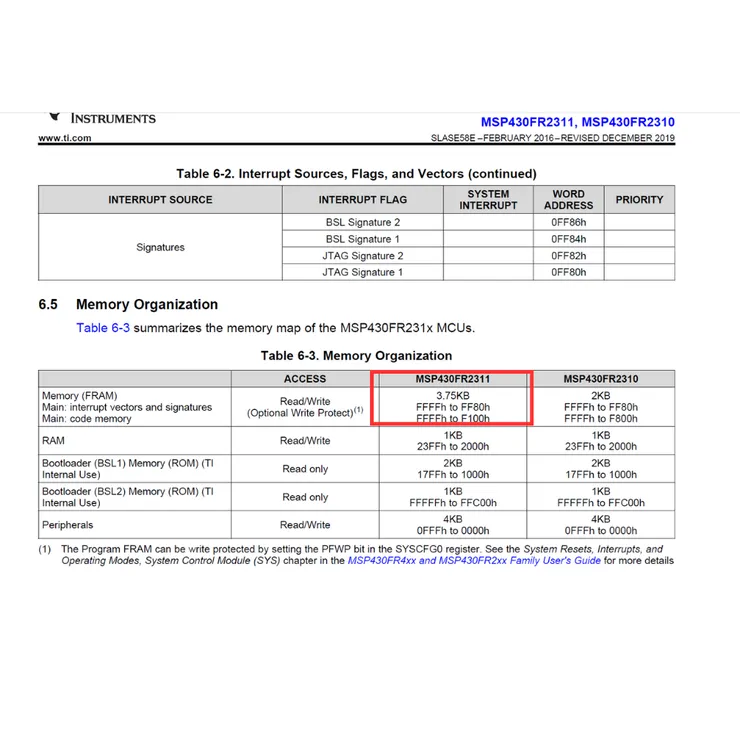

可以用的位置如下圖

不過上面寫法怪怪的😑

應該不是FFFFh to F100h 應該是 FF7Fh to F100h

👉程式 FRAM：0xF100 ~ 0xFF7F (0xE80 bytes = 3.75 KB)

👉中斷向量＋簽名：0xFF80 ~ 0xFFFF (128 bytes)

這樣比較合理

0xFFFF------------------
|
|  中斷向量＋簽名
|
0xFF80------------------
0xFF7F------------------
|
|  程式   (可寫入這邊)
|
0xF100------------------

●結論

1. 0xF100 ~ 0xFF7F 可以用來記憶
2. 但要避開程式區​

因此要在寫好程式後build完，
取得map檔(程式分佈位置)
後才能決定要使用哪個位置

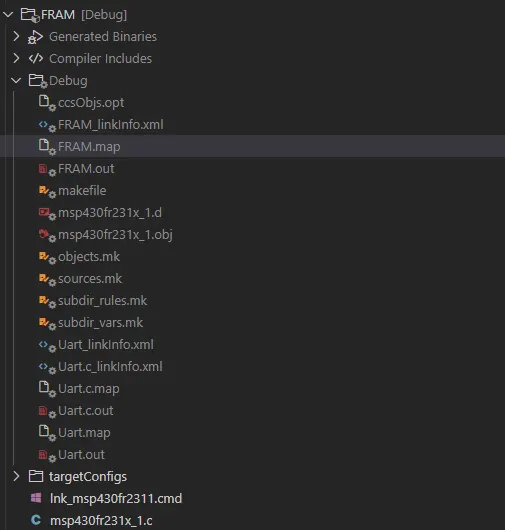

下面是我CCS build完後
所產生的map檔(在Debug下)

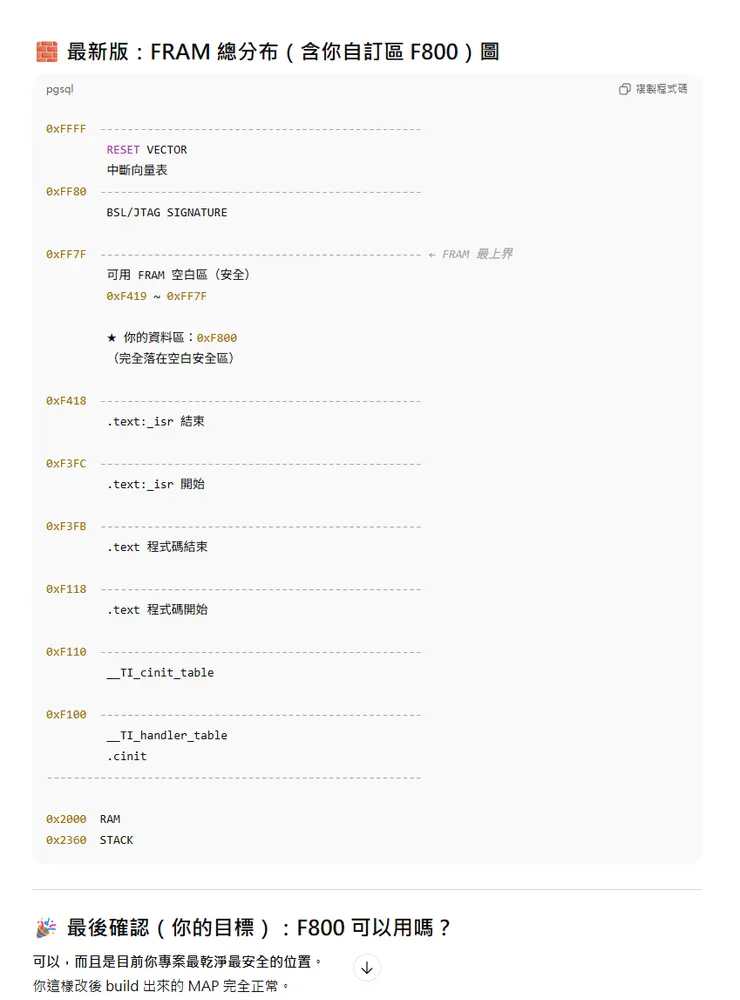

拿去給AI分析後得到 0xF800 是避開程式區的

●注意事項

1. 未來程式又有變更，記憶體配置可能又會不一樣，所以可能又會衝到，
   保險一點每次要驗證一下功能🫣。
2. AI有時候還是會出錯，不要太相信他，
   自己MAP檔也要看一下，
   叫AI輔助你看。
   例如:你問AI哪區可以寫，你要自己再回去看MAP檔是不是真的能寫

■程式碼

for IAR

for CCS

兩種IDE可以驗證的方式可能會不同，
主要是debug without download功能
有空可參考下篇解說

IAR/CCS/MPLAB X : 功能差異
