最近在整理工作室的舊主機板時，目光總會被一個特別的接頭吸引 。那個接頭的名稱是 TOSLINK (東芝連結)，一個在 80 年代隨 CD 普及而誕生的數位光纖接口 ，但我從沒用過。家裡有成堆丟也不是，留也不是的老音響線，也沒有一條是光纖線。
光，最初穿梭於極遠之境 — 以光纜深埋海底、橫跨城市，也在電信機房中默默跳動。後來，它化作光纖進入我們家裡。所以當我整理舊主機板，再次看見那熟悉的 TOSLINK 接口時，才驚覺這道光從未消失，它正縮小尺度、提升維度，化作矽光子，在 AI 的運算核心裡奔騰。那個從沒用過的孔，我們看到電腦光通訊的消失與 AI 時代的回歸。現在，AI 伺服器正在用「光」重新改寫整個世界的運算速度。光纖數位音訊（TOSLINK）
用光來傳輸（代替電），完全抗電磁干擾（EMI），常見於：主機板、DVD / 藍光播放器、擴大機、家庭劇院，還有 DAC（Digital-to-Analog Converter，數位類比轉換器）。

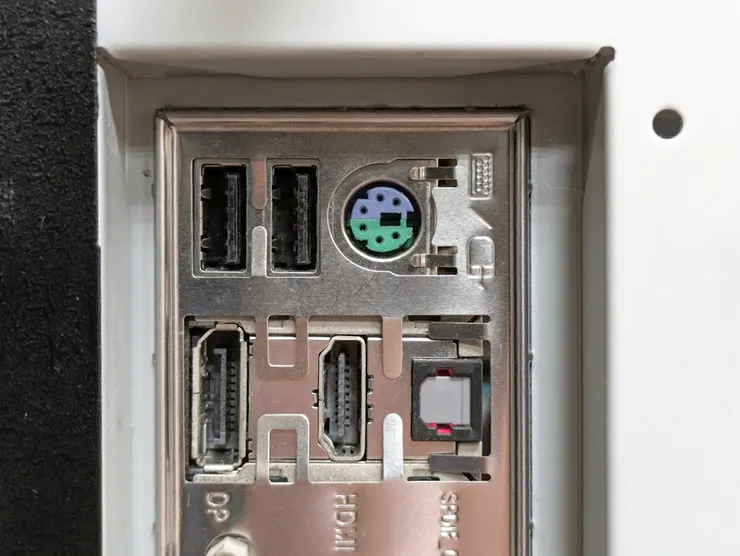

TOSLINK (東芝連結)：右下角有紅光的那個 SPDIF 接口
TOSLINK 正式名稱為 TOSLINK (EIAJ Optical)，TOS 是 Toshiba 的縮寫，傳輸的協定通常是 S/PDIF（Sony/Philips Digital Interface），這項標準是由 Sony 與 Philips 兩大巨頭在 1980 年代共同開發，把「聲音」轉成「光的閃爍」 用光纖傳出去，接收端再把光還原成聲音，傳輸的是數位資料（0 / 1）。
電磁干擾會讓電流波形產生偏移，而光脈衝則能保持信號的高度純淨 。這就是數位世界本質：只有 0 和 1 ，光纖則是傳輸管道，解決了電流雜訊問題，音質穩定。
TOSLINK（Toshiba Link）是 Toshiba（東芝）在 1980 年代推出，CD（數位音樂）開始普及，音訊從「類比」變「數位」，光纖把「數位聲音」乾淨地傳到擴大機。 1983 年，東芝為了連接自家的 CD 播放機與擴大機，研發了這套利用低價塑膠光纖（POF）傳輸數位訊號的系統，並命名為 TOSLINK。雖然 S/PDIF 也可以跑在 RCA 同軸電纜（Coaxial）上，但對大眾而言，那道「紅光」已經與 S/PDIF 畫上了等號。
由於這套物理接口成本低、且具備絕佳的電氣隔離（Galvanic Isolation）特性（不會有地迴路雜訊），Sony 與 Philips 隨即決定採用它來承載他們共同開發的 S/PDIF 協議。
在那個追求音質純淨的年代，光纖傳輸代表著「絕對的隔離」 。它將聲音轉化為光的閃爍，徹底切斷了電磁干擾（EMI），傳遞出最乾淨的數位訊號 。沒有那麼普及的原因是它有三個致命限制：
- 只能傳「音訊」
- 頻寬很低（相對現代標準）
- 不能供電、不能雙向
它是一條「單一功能、很純粹」的通道，隨著 HDMI 影音合一的便利性、USB DAC 的強大雙向能力，以及 3.5mm 接口的低成本普及，這道光逐漸在我們的電腦桌面上熄滅，變成了一個「從沒用過」的遺憾孔位 。
HDMI（影音整合王者）一條線搞定：影像、音訊（Dolby / Atmos），對一般人來說：
- 一條線：影像 + 音訊
- 支援 Dolby / Atmos
- 家庭影音直接統一
光纖 = 功能重疊
USB 音訊，這個是現在真正主流，可以雙向（錄音＋播放）可供電（不用外接電源）支援高解析音訊（Hi-Res）現代電腦的音質，不再靠主機板，而是靠外接 USB DAC 和更高級的音效介面：
- 錄音 / 音樂製作主流
- 可供電、可雙向
- 延伸性強
光纖 = 不夠多元
3.5mm / DAC，對一般用戶「夠用」，成本低：
光纖 = 沒必要
光纖（TOSLINK）功能太純粹，聲音傳輸又被 HDMI / USB 完全覆蓋，考量成本及使用率，聲音的光傳輸在便利和多功能時代被遺忘，但「光傳輸」從來沒有消失。它只是離開了我們的電腦桌面，走進了更大的世界。現在，它不再傳音樂 — 而是在傳遞整個 AI 時代的思考。
你我的光世代：從海底電纜到寬頻網路
這才是大家最熟悉的光傳輸應用家用光纖（FTTH）：
在進入家庭之前，光纖早就在：
- 海底電纜
- 城市骨幹
- 電信機房
所以光纖其實不是突然出現的，在我還在用 ADSL 的年代，光早就已經在海底、在城市之間流動。只是那時候，它離我很遠。直到光纖網路進到家裡，光傳輸材融入日常生活。從光纖音訊，到家用網路，到AI 資料中心，技術的普及，不是它出現的時間，而是它走進我們生活的時間。
資料中心的光傳輸
你以為光纖退場了？其實沒有，它只是從「消費電子」轉移到資料中心 / AI 伺服器。在主機板上，光傳輸因為使用場景改變而逐漸退場；但在 AI 時代，當資料傳輸成為瓶頸， 光，反而重新變成關鍵技術。AI 時代的核心問題不光是 CPU 與 GPU，是傳輸。
傳統銅線（電）有幾個極限：
- 距離越長 → 訊號衰減
- 速度越高 → 發熱越嚴重
- 干擾越強 → 錯誤率上升
光纖的傳輸速度快，傳輸距離長，干擾和發熱都低，優勢直接輾壓：
- 不怕電磁干擾
- 幾乎不會衰減
- 可以非常快（超高速）
早年光傳輸成本高，不普及，只拿來解決「音質干擾」問題，通常用在家庭劇院和高品質音訊。AI 時代，CPU、GPU 運算極快，但傳輸會卡。未來光傳輸會在各運算晶片間負起超高速資料傳輸的任務，成為 AI 世界的神經系統。所以光傳輸沒有消失，而是從「邊緣設備」升級成「核心基礎」。
根據 Mordor Intelligence 的數據顯示，光電整合元件市場（PIC）正迎來爆發期：高速成長：預計市場規模將從 2025 年的 136.3 億美元，增長至 2030 年的 252.3 億美元，年複合成長率 (CAGR) 高達 13.11% 。關鍵玩家：Marvell、Intel、Lumentum 與 Infinera 正引領這場技術轉型 。特別是 Marvell 在高速光通訊 DSP 晶片上的地位，使其成為 AI 資料中心不可或缺的基石 。

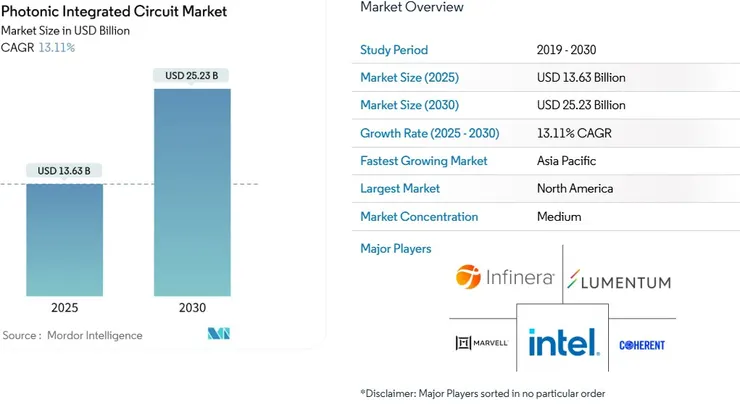

AI 光通訊技術市場預估（資料來自 Mordor Intelligence）
什麼是矽光子
矽光子（Silicon Photonics） = 用「光」傳資料，但用「做晶片的方式」來做光的元件，目前瓶頸在於電信號在銅線傳輸時產生的熱能與損耗，矽光子是將雷射元件與矽晶圓結合，矽光子的核心突破是把光做進晶片裡，解決「最後一公分」的傳輸瓶頸。
1. 為什麼 AI 需要矽光子？（突破電與銅的物理枷鎖）
在 AI 運算中，傳統以「銅線」傳輸電訊號的模式正遭遇三大致命傷：
- 訊號衰減與能耗：電訊號在銅線中傳輸時，頻率越高，損耗越嚴重，這迫使系統必須消耗更多電能來維持信號完整性 。
- 傳輸延遲與頻寬：當 GPU 算力暴增，傳統 I/O（輸入/輸出）的頻寬增長已跟不上運算速度，形成「內存牆」與「通訊牆」 。
- 散熱瓶頸：電傳輸產生的熱能，限制了數據中心晶片堆疊的密度 。
矽光子（Silicon Photonics）技術的核心在於 「光電整合」：利用成熟的 CMOS 矽晶圓製程，將雷射器、調變器、接收器等光學元件直接整合在矽晶片上 。這讓數據傳輸能以光速進行，且幾乎不發熱 。
2. 矽光子的關鍵技術路徑
矽光子不只是把光纖塞進晶片，它是一場微縮化的革命：
- 光波導 (Optical Waveguide)：在矽基板上蝕刻出「光的道路」，引導光子精準流動 。
- 光調變器 (Modulator)：將運算核心產生的數位電訊號 (0/1) 瞬間轉換為高頻率的光脈衝 。
- 超高頻寬與低延遲：光速傳輸能打破 GPU 之間的通訊屏障，且幾乎不發熱 。
- 共同封裝光學 (CPO, Co-Packaged Optics)：這是目前業界（如 Marvell、Intel）最前沿的領域 。將光引擎與交換機晶片封裝在同一個基板上，縮短電傳輸路徑至幾公厘，大幅降低延遲 。
結語
從Toslink紅光到矽光子
從主機板背板上那個被遺忘的紅色光孔，到 AI 伺服器裡奔騰的矽光子晶片。那曾是高端音響的象徵，與現在 AI 機房裡冷峻、高效率的光形成強烈對比 。光的角色從「邊緣的裝飾」進化成了「核心的命脈」 。
原本只是整理老主機板看到的一個老接口，也讓我重新思考「光」這件事，從主機板、家用光纖，到資料中心，光一直都在，只是位置不同。而現在，甚至有人開始把光做進晶片裡，也許下一個時代，我們許多連「線」都會不見。因為所有的資料交換，都已在晶片內部的微小光徑中，以光速完成 。這道光，不僅帶領我們看見數位生活的過去，更照亮了 AI 時代的未來路徑。
