前言

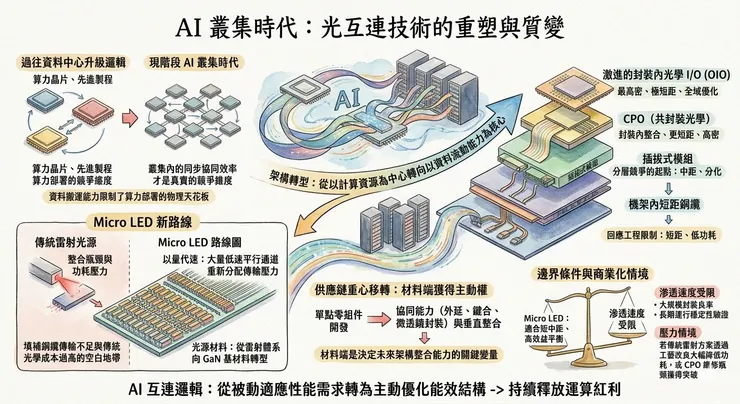

過往資料中心升級邏輯多半環繞算力晶片與先進製程，互連技術常被視為性能放大後的配套工程，但在 AI 叢集時代，這種角色已躍升為決定系統擴展極限的核心約束，推動架構從以計算資源為中心轉向以資料流動能力為核心的質變。
現階段模型參數規模與運算需求呈幾何倍數增長，單顆晶片算力已無法代表整體的輸出能力，叢集內的同步協同效率才是真實的競爭維度，資料搬運能力在跨晶片、跨機架場景中，直接限制了算力部署的物理天花板，進而重新定義了 AI 基礎設施的完整資料流動能力與最終的能效表現。當前的光互連市場已脫離單線演進的軌跡，逐步演化成根據距離、功耗預算與密度需求進行分化的多層次技術棧，從機架內的短距銅纜到激進的封裝內光學 I/O，每一種方案都在回應不同的工程限制，並深度牽動材料、封裝與供應鏈體系的重組轉型。
互連技術的競爭勝負已不在於頻寬數字的堆疊，而在於如何提供功耗、成本與可靠度的最優組合，藉此降低系統性的營運與故障成本，過高的互連能效比不僅會擠壓算力的電力配額，更會導致散熱結構的複雜化，進而迫使架構設計必須在全系統層級進行優先級的重新排序。
而在傳統雷射光源面臨整合瓶頸與功耗壓力的脈絡下，Micro LED 光互連正試圖填補銅纜傳輸距離不足與傳統光學能效成本過高間的空白地帶，其戰略意義在於提供了一條更適合短中距的並行傳輸路徑，試圖在算力膨脹與物理限制的衝突中，尋找一種更具效益的平衡方式。
捨棄對少數高速通道的單向執著，Micro LED 轉向利用大量低速平行通道來重新分配傳輸壓力，進而降低系統對精密光學調製器的依賴，這種以量代速的設計思路，標誌著光源材料從雷射體系向 GaN 基材料的轉型，更預示著供應鏈權力正向具備高度整合能力的材料端發生移轉。
供應鏈重心正隨著光源材料的變更而發生位移，外延、鍵合技術與微透鏡封裝的協同能力，正在取代單點零組件的開發價值，模組廠與系統廠的關係正被改寫，材料端在 AI 基礎設施演進中已獲得前所未有的主動權，並成為決定未來架構垂直整合能力的關鍵變量。

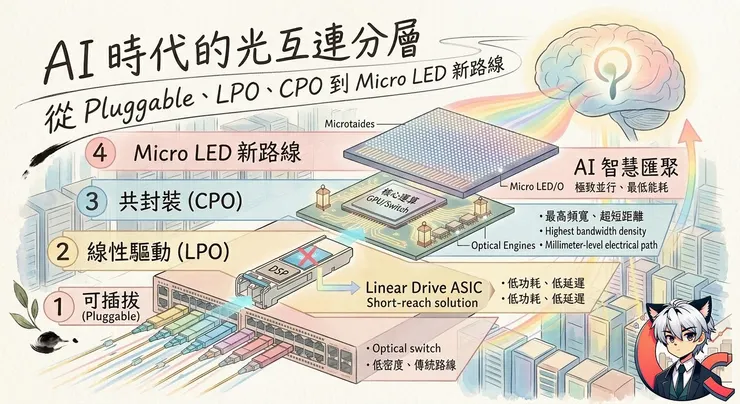

光互連市場正邁向明確分層競爭的起點，插拔式模組、CPO 與 OIO 各自在不同密度的場景中尋找利基，每一條路徑的演進都在回應算力膨脹帶來的物理約束，使得基礎設施的規劃必須從組件優化轉向全域優化的架構思維，關於邊界與反轉條件，Micro LED 的滲透速度始終受限於大規模封裝的良率表現，以及在真實資料中心環境下長期運行的穩定性驗證，若既有雷射方案能透過工藝改良大幅降低功耗，或者 CPO 的維修瓶頸在短時間內獲得突破，新興路線的商業化窗口與競爭優勢將面臨壓力（情境）。
AI 對互連領域的衝擊核心在於改變了技術選擇邏輯，讓系統設計從被動適應性能需求轉為主動優化能效結構，當頻寬、功耗與可靠性成為衡量架構優劣的同等指標時，光互連技術的重新分工將決定未來算力叢集能否在有限資源下持續釋放運算紅利。
