點心吃完了，回頭一起讀〈工項04〉吧。
⚡ 乙級室內配線：工作項目 04〈導線管槽之選用及裝修〉56 題全攻略 ⚡
【💡 核心課：在進入題庫前，我們先釐清這章節的本質。這章沒有複雜的計算，全都是關於「空間與材質的秩序」。想像導線管槽是一座城市，法規就是都市計畫：管子要隔多遠撐一下才不會垮？管子裡能住多少線才不會熱死？誰又被禁止住進高壓危險區？掌握了距離感與材質，這 56 題就能迎刃而解。】
一、 空間幾何學
【1, 14】 金屬導線槽
- 規定：每一終端及距終端 1.5 米內固定。水平 1.5 米，垂直放寬到 4.5 米。
【20, 50】 非金屬導線槽
- 規定：水平每 3 米支撐，垂直每 1.2 米支撐；終端 900 毫米內固定。
【28】 金屬可撓導線管（蛇皮管）
- 規定：終端 300 毫米固定，每隔 1.5 米 支撐。
【6, 27, 42】 明管終端固定距離
- 規定：PVC 管（軟）終端固定為 300 毫米，每隔 1.5 米支撐；金屬管（硬）終端固定為 900 毫米，每隔 2 米支撐。
【8, 35】 非金屬被覆電纜（如 VVF）
- 規定：水平裝設或暴露場所，支撐最大間隔 1 米。
【16, 17】 匯流排槽（Busway）
- 規定：水平最大支撐 3 米；垂直最大支撐 5 米。
【3, 18】 乾燥樓地板的立體防禦（匯流排專用）
- 規定： 匯流排穿過乾燥樓地板時，往上（地板上方） 1.8 米 內要有避免外力損傷之保護；往下（開口周圍）要設 100 毫米 的止水墩防水。
【52】 地板管槽的混凝土覆蓋
- 規定：管槽間隔 >= 25mm，覆蓋 25mm 以上；間隔 < 25mm，覆蓋 38mm 以上。
【21】 金屬管垂直絞牙連接
- 規定：若用絞牙死死咬住，無其他支撐時，垂直可放寬到 6 米。
【36】 電纜的懸空規矩
- 規定： 電纜懸空（不沿建築物施工）時，間隔超過 2 米 就要加木板或吊線支撐。
二、 容積率的社交距離
【4, 13】 導線槽容積率
- 規定：一般情況佔 20%（且限 30 條）；在有接頭或分歧處放寬到 75%。
【31】 一般穿線（異徑混合）
- 規定：總截面積不超過管內面積的 40%。
【40, 41】 16 號短管特權
- 規定：長度 6 米以下且無顯著彎曲的 16mm PVC 管，2.0mm 可塞 7 條，5.5 平方可塞 5 條。
三、 物理變形與倍數
【32, 33】 PVC 管接頭的修羅場
- 規定：使用粘劑時，連接長度為管徑 0.8 倍；未使用粘劑為 1.2 倍。
- 邏輯：有膠水比較滑，咻一下進去 0.8 就到位；沒膠水靠蠻力，得塞到 1.2 才夠硬。
【5, 25, 37】 彎曲半徑
- 【5】 MI 電纜（< 19mm）：外徑 5 倍。
- 【25】 金屬管：內徑 6 倍。
- 【37】 裝甲電纜（單芯）：外徑 12 倍（最硬派最難彎）。
【26】 轉彎極限
- 規定：兩線盒間轉彎總和不得超過 360°。
【56】 電纜保護套管
- 規定：一般金屬管內徑應大於電纜外徑的 1.5 倍。
四、 材質生存戰
【43, 45, 54, 22, 53】 EMT（薄金屬導線管）的哀愁
- 限制：它是薄情郎，禁止用於 600V 以上高壓、禁止重擊、最小管徑為 15mm。
- 施工：必須使用鋼鋸與彎管器。
【46, 19】 金屬可撓管（蛇皮管）
- 限制：怕濕、怕暗、怕電池。禁止用於潮濕、隱蔽場所與蓄電池室。厚度需 > 0.8mm。
【12, 39, 44, 48】 金屬管 vs 非金屬管的終極對決
- 【12, 39, 44】 金屬管限制： 只要是金屬，最怕腐蝕性氣體與酸鹼泥土；非金屬反之。
- 【48】 金屬管包含： 厚管、薄管、無螺紋管（不含 PVC）。
【49, 51】 匯流排與燈用軌道
- 【49】 匯流排槽：體積大怕撞且怕腐蝕，禁用於升降機路、易受外力損害處。
- 【51】 燈用軌道：禁用於潮濕、電池室。
五、 實務配管、保護與電學雜項
【2, 11】 實務上的「三分之一法則」
- 【2】 保護免設： 分歧匯流排長度不超過 15 公尺，且安培容量大於前端 1/3，免另設保護。
- 【11】 空間佔用： 混凝土內配管，管徑不得超過混凝土厚度的 1/3。
【23, 24, 30】 管徑實務查表（建議直記）
- 【23】 10HP 電動機（PVC 配厚金屬管）：28 (G28)。
- 【24】 2.0mm 導線 6 條（配厚金屬管）：22 (G22)。
- 【30】 2.0mm 導線 5 條（配 PVC 管）：20 公厘。
【10, 53】 交流電磁平衡
- 規定：交流迴路的 R、S、T、N 必須穿在 同一管內。若無法平衡（如單芯大電流），應改用 PVC 管（非磁性管）。
- 邏輯：交流同管保平衡，渦流發熱毀一生。
【7, 9, 34, 38】 絕緣與接頭保護
- 【7】 交連 PE 電纜（XLPE）：內部 PE 專做 絕緣用。
- 【9】 高壓電纜遮蔽層：為了 保持絕緣體之零電位。
- 【34】 電纜穿入金屬盒：應使用 電纜固定頭（Cable Gland） 防割傷。
- 【38】 絕緣膠帶纏繞：要掩護原絕緣皮 15 毫米（1.5 公分）。
【15, 29, 47, 55】 零星觀念
- 【15】 匯流排槽分歧引出：應使用 金屬導線管。
- 【29】 電動機分路容量：應不低於額定電流之 1.25 倍。
- 【47】 減少交流損失：提高電壓、改善功率因數 (PF)。
- 【55】 600V 以下之電纜可敷設於同一電纜架；且可以在架內連接，但 接頭不可凸出邊欄（怕刮傷）。
🛠️ 【伊夫的文明重啟：Vol. 04 工具包】
🎧 靈魂燃料（無損音樂與氛圍）
- 深夜琴酒配爵士： Late Night Digital Craftsmanship: Vol. 1 | Gin & CAD Sessions (若筆記有幫到你，歡迎支持一杯 3 美金的小酒，也能單曲購買喔。)
- 同步靈感來源： Chet Baker / The Very Best of (2CD) (這張精選最全，可惜目前博客來缺貨中。大家可以先點進去按「到貨通知」，或順便找找其他有現貨的版本。)
📚 實戰裝備（本週研究對象）

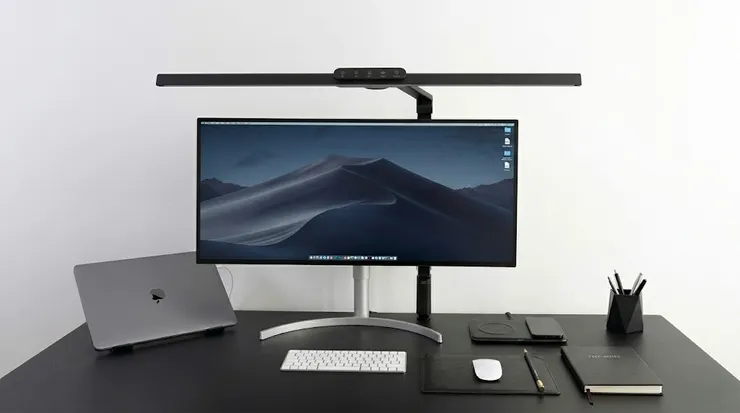

- 【本期焦點】高敏防禦結界： SYLSTAR 喜光全光譜專業護眼檯燈 Ti-MAX Professional (防眩光設計對高敏人極度友善，長時間當書蟲也不易疲勞。外型簡潔俐落，堪稱書桌上最安定人心的職人靈魂配件，一看就知道做大事業的。)
