Raspberry pi 溫控風扇/on,off開關/狀態燈

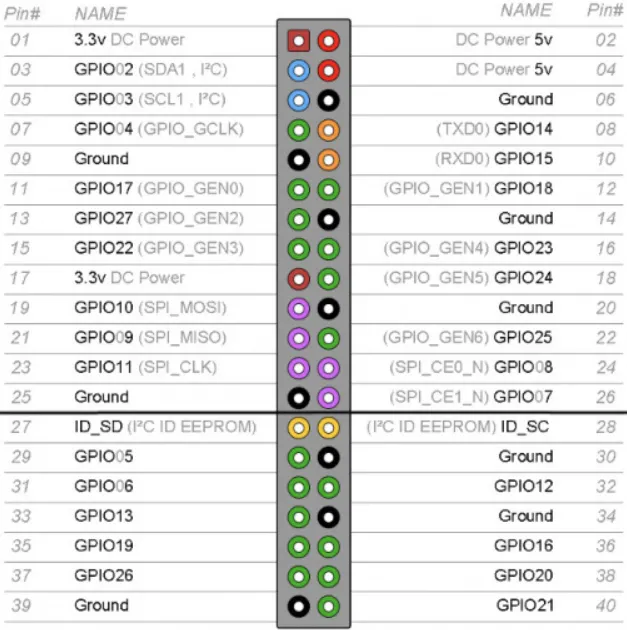

GPIO list

實體按鍵開關：將一個瞬時按鈕 (Momentary Switch) 接在 GPIO 3 (Pin 5) 與 GND (Pin 6) 之間。只有GPIO3有這個功能。

溫度控制風扇：必須四線風扇才能接收控制訊號，紅線 (VCC) 接 5V (Pin 4)，黑線 (GND) 接 GND (Pin 14)。控制線強力推薦 (PWM/藍) 接 GPIO 18(Pin 12)，支援硬體 PWM。二/三線風扇要用S8050之類的 NPN 電晶體，C極接風扇地，E極接GND，B極接 1kΩ 電阻再接GPIO。

Pin 12 (GPIO 18)

LED狀態燈：正極接GPIO17(PIN11)，負極GND(PIN9)，記得串接限流電阻免得燒掉。

#系統設定

從其他作業系統讀取SD卡或是SSH遠端修改設定檔，若是遠端改的話分區預設是唯讀 要先手動掛載為可讀寫，

#recalbox：
mount -o remount,rw /boot
#Libreelec：
mount -o remount,rw /flash

進入系統或透過電腦編輯 SD 卡的 config（Recalbox 為 /boot/ recalbox-user-config.txt, Libreelec 為 /flash/ config.txt）。

最後改回唯讀（或直接重開機reboot）：recalbox：mount -o remount,ro /boot ， libreelec：mount -o remount,ro /flash

# 硬體安全關機與喚醒 (接 GPIO 3 與 GND)
dtoverlay=gpio-shutdown

# 溫控風扇 (接 GPIO 18, 63度啟動, 預設降低10度即53度關閉風扇，當驅動程式結束（關機）時，把 GPIO 設為低電位)
dtoverlay=gpio-fan,gpiopin=18,temp=63000,terminate=1
# 60度開，55度關 (60 - 5 = 55)
#dtoverlay=gpio-fan,gpiopin=18,temp=55000,hysteresis=5000

# 狀態燈號LED​
# 心跳閃爍（代表系統還活著，沒當機）：
dtoverlay=gpio-led,gpio=17,trigger=heartbeat
# 讓接在 GPIO 17 的 LED 隨 SD 卡讀寫閃爍
dtoverlay=act-led,gpio=17,activelow=off
# 恆亮（代表電源開啟）：
dtoverlay=gpio-led,gpio=17,trigger=default-on
# 隨 CPU 負載閃爍：
dtoverlay=gpio-led,gpio=17,trigger=cpu

重啟後輸入以下指令，看是否有出現 gpio-fan

lsmod | grep gpio

輸入以下指令可以即時看到 CPU 溫度（數值除以 1000 即為攝氏度）

cat /sys/class/thermal/thermal_zone0/temp

a

# 查看目前溫度
vcgencmd measure_temp

# 查看 GPIO 18 目前是高電位(1)還是低電位(0)
raspi-gpio get 18

find / -name gamelist.xml
# 在全系統中尋找名稱包含 "upgrade" 的資料夾
find / -type d -name "*upgrade*"
