重點：『練習』『移動、旋轉』『角尺』幫助你更快速繪製出來。
考題會有三個尺寸表，考試的時候會指定其中一個尺寸繪製。
(應該是避免攜帶已做好的管路進去考場的防弊方式)
305 落樣圖 繪製步驟
這套流程掌握好順序，考試時不論抽到哪組尺寸都能快速反應。
一、 建立基準架構
- 建基準： 左下角繪製 10cm x 3cm基準點。
- 拉基準： 向上拉出 10cm / 向右邊拉出3cm平行輔助線。
- 定框： 依尺寸表畫出 B、C 線段；再利用角尺補齊對邊 A、D。
二、 做好標記與繪製
- 做記號： 從基準點向「上」與向「右」量出尺寸 2、3。
- 連線： 用角尺從 C 邊的 2 點連至與 3 點垂直的位置，再延伸至 A 邊。
- 定位： A 邊上方往下量測尺寸 1 後做長記號；B 邊從 3 的位置再往右量測尺寸 5 並延伸。
- 垂直向上： 繪製線段 4，並測量現場排水點高度。
- 斜邊： 從 A 邊標記開始，繪製兩段高度輔助線，找出交點畫出斜邊。
三、 繪製投影
- 接水幹管： 垂直畫出 20cm 直線。
- 水管寬： 拿出你的輔助尺，描繪出水管寬度線。
- 畫圓弧： 利用圓規畫弧。
- 注意： 必須在中心線上標出彎點結束線
R70/90度為11cm
R80/90度為13cm
R70/45度為5.8cm
平時練習可用A4紙畫，熟悉順序，不需要用到全開的牛皮紙去練習，做A4紙上練習即可。

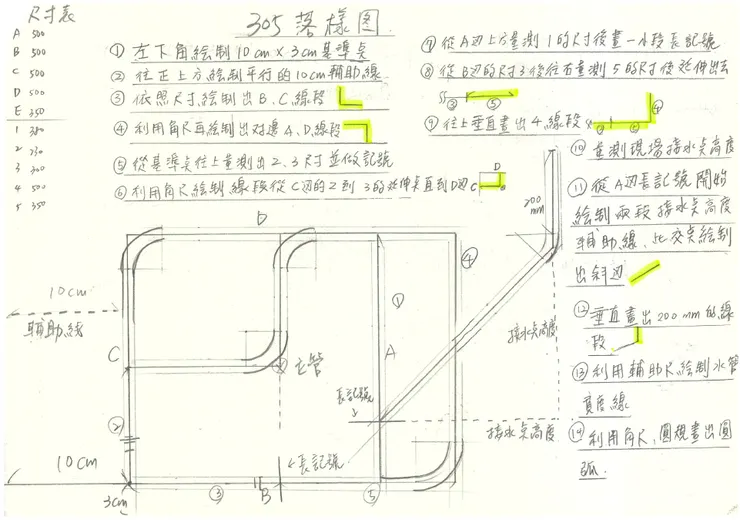

以下是我的平日練習圖 ( 可以參考內文)。

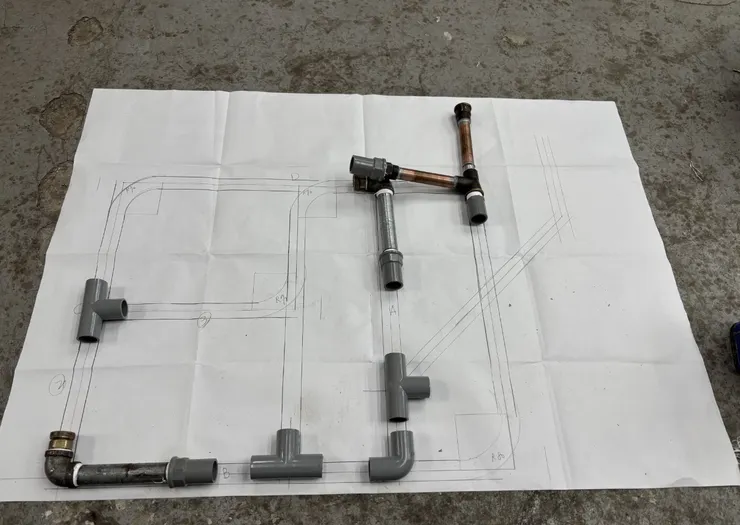

以下是實際繪製在全開紙上的落樣圖。
