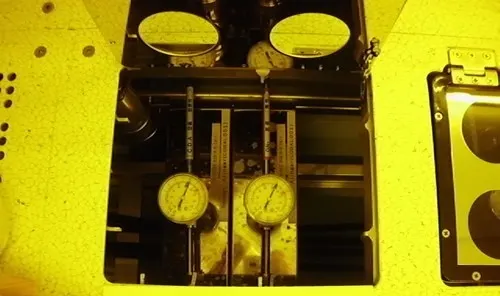

Bond Aligner 管路二次配管工程驗收照
氣體管路CDA & N2 配置
透明視窗為方便設備抄表,操作而設
由廠區統一規格大小,方向,位置
表面為強化玻璃
開口周圍有做過載重量測均在範圍值內
盤面於高架地板上統一高度
今天介紹的是P & ID 繪圖指引
(1)繪製儀表以7/16''直徑表示
(2)相交線(crossing Lines)不能碰撞一折斷線(Break Line)沿一方向而去,折斷儀表線越過製程和服務管線
(3)適合線條厚度
(4)繪3/8''平方的溜水器符號
(5)保持平行管線至少3/8''間隔
(6)盡量用相同尺寸繪製所有的閥,1/4''長最合適,如需要儀表保溫閥和排放閥可以繪製較小
