記錄於2024/12/15
自從 DIY 了金屬面板機殼後，樹莓派播放器的外觀質感大幅升級，串流功能也已經滿足了大部分的收聽需求。這兩年來，它一直放在電腦旁邊使用，但隨著時間推移，還是發現幾個小小的不足：
音量控制不直覺
現在只能用遙控器、手機 APP 或電腦網頁界面來調整音量，面板上缺乏一個隨手可操控的實體旋鈕。
操作介面不夠順暢

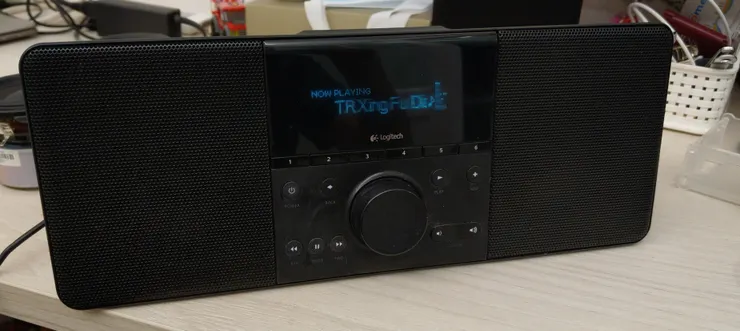

PiCorePlayer 的 Jivelite 界面功能完整，但在 5 吋 LCD 上用電阻觸控操作，手感真的有點雞肋。一直很嚮往能用「飛梭旋鈕」來切換選單，像早期 SqueezeBoom 那樣的大旋鈕體驗。
需要混音功能
播放器放在電腦螢幕旁邊，有時要同時播放電腦音效與 NAS 串流音樂，因此需要一個簡單的混音裝置，讓兩路聲音能夠融合輸出。
面板設計不夠完整

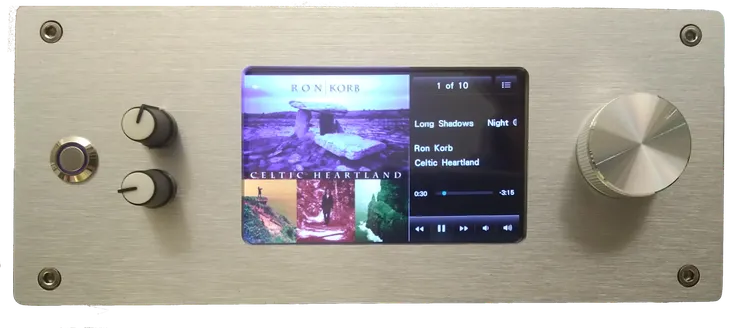

雖然金屬面板質感不錯，但除了電源按鈕與 5 吋螢幕區域，其餘區域顯得空曠。如果能加上幾個旋鈕，視覺與功能上都能更加完整。
於是，我決定動手升級！
初步規劃
我先用小畫家模擬，把旋鈕貼在面板上，看起來效果不錯。接著鎖定了兩個重點元件：

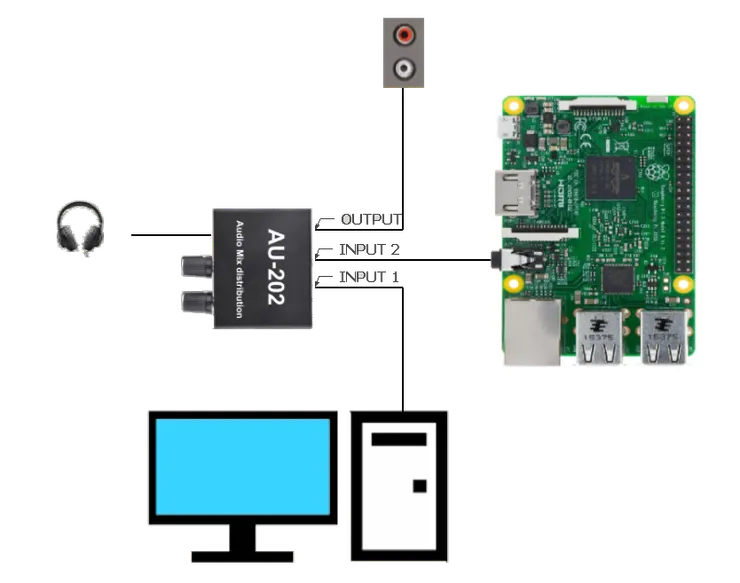

1. 二進二出混音器
- 一路輸入：樹莓派音訊輸出
- 一路輸入：電腦音效卡輸出
- 混音後輸出到喇叭，並額外拉出一個 3.5mm 耳機孔到面板，方便使用耳機
其中一路來自樹莓派音頻輸出，另一路來自電腦的音效卡輸出，經過這個混音器後，可以個別調整混音的比例，最後輸出給喇叭，另外前面板還有一個3.5mm的耳機孔輸出，也許可以拉到面板端接耳機。
旋轉編碼器（Rotary Encoder, EC11）
- 可以輸出相位差方波，透過 GPIO 解碼後取得旋轉訊號
- 除了旋轉，還附帶一個按壓開關
- 已有人實作過，把編碼器訊號對應到 Jivelite 界面操作 → 正是我想要的功能！
樹莓派總共有40 Pin，有多根GPIO可以用，之前LCD面板的觸控佔用了幾根，確認這次旋轉編碼器不會佔用相同的Pin腳，由於這次只用一個旋轉編碼器，所以只會接右邊的腳位

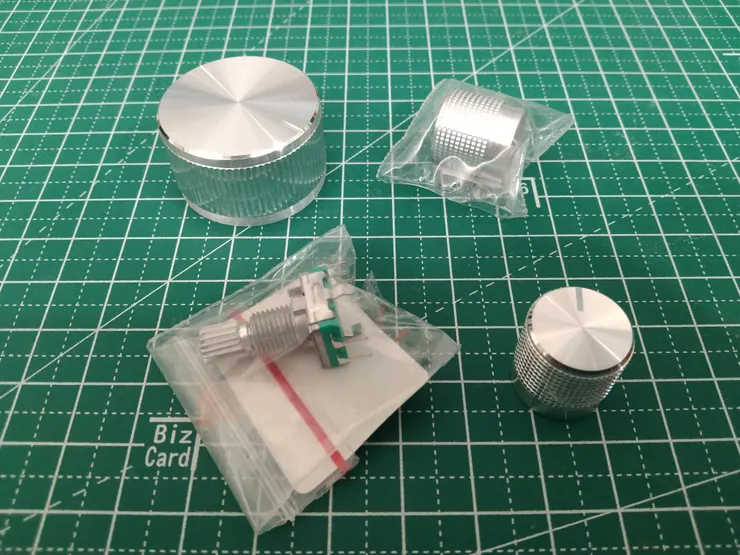

考慮到混音器及旋轉編碼器的旋鈕可以安裝在8MM厚的面板，為了協調感，找了直徑30MM高17MM的旋鈕及兩個直徑15MM高17MM的音量旋鈕，同時選用的旋鈕要找D-Type，小旋鈕大部份是梅花軸，在網站找了好久才找到！

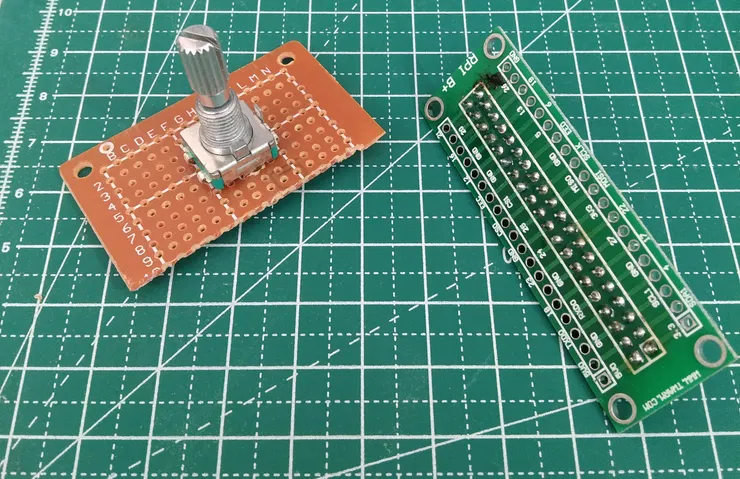

先把編碼器和電路板組合起來，電路板是光華商場買的萬用板，用鋸子切割並鑽孔，拉線和固定都會比較有支撐，另一邊是樹莓派的擴充板，加一個2.54MM黑色接頭和排針，用杜邦線接起來就可以測試啦！
在面板鑽孔之前，先確認功能是不是都能運作！
加工與組裝
這次的面板開孔我決定自己動手：

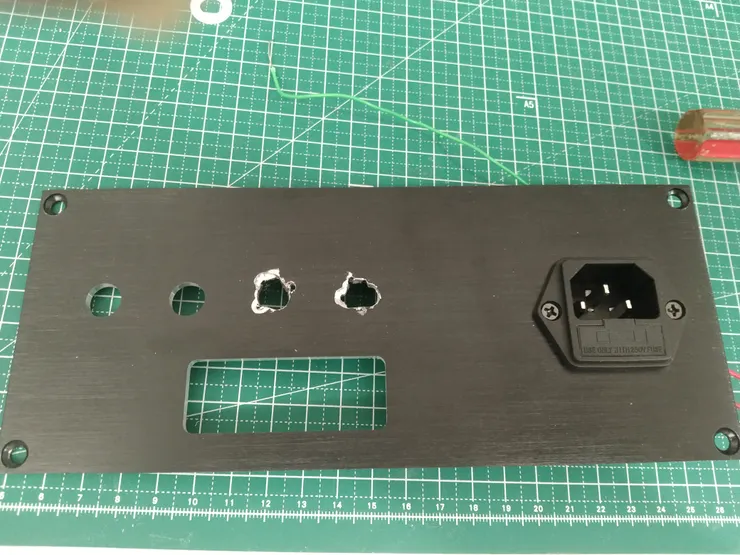

- 上次已經成功用手鑽鑽 3mm 螺絲孔並攻牙

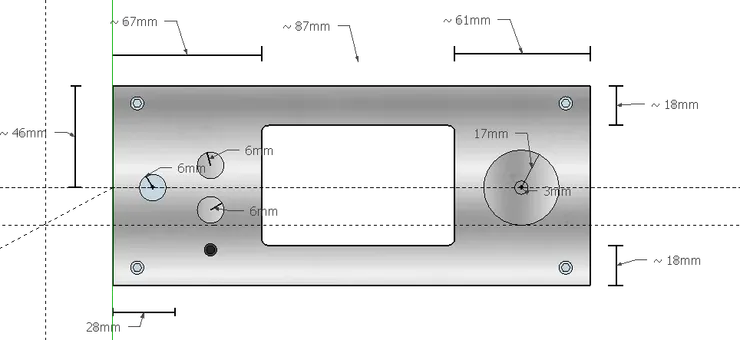

- 這次挑戰 6mm～10mm 孔徑，共需加工六個孔

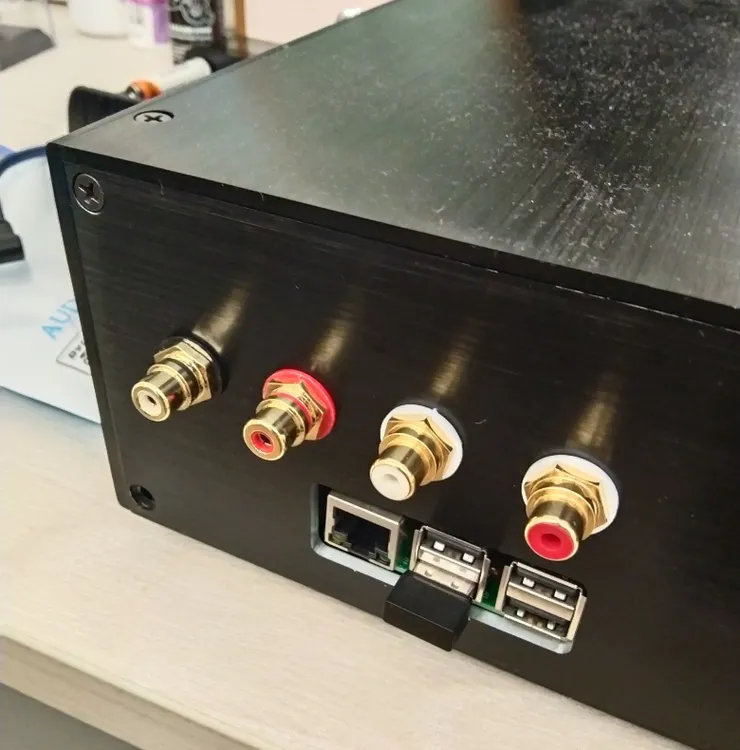

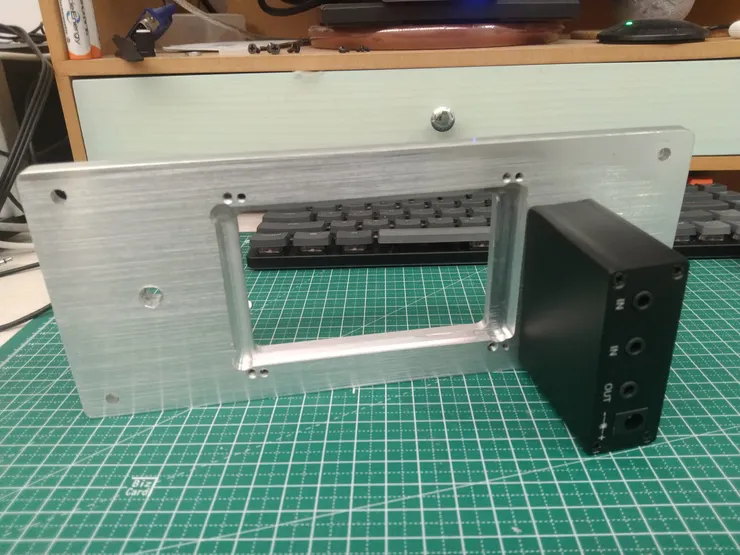

- RCA 插孔需要 10mm 鑽頭，但我手邊沒有 → 只好先用 3mm 和 6mm 鑽頭「擴孔」處理，雖然孔位有點醜，但裝上端子後就完全看不出來了

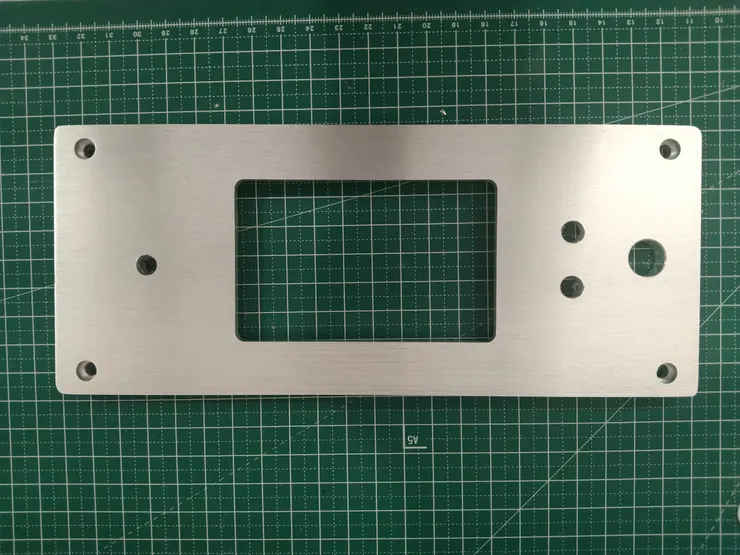

前面板的孔位相對單純，6mm 鑽頭足夠應付。原本還在煩惱要怎麼固定編碼器，結果發現旋轉進去後剛好能卡在面板上，剛好解決了固定與旋鈕柄長度不足的問題！
測試與調整

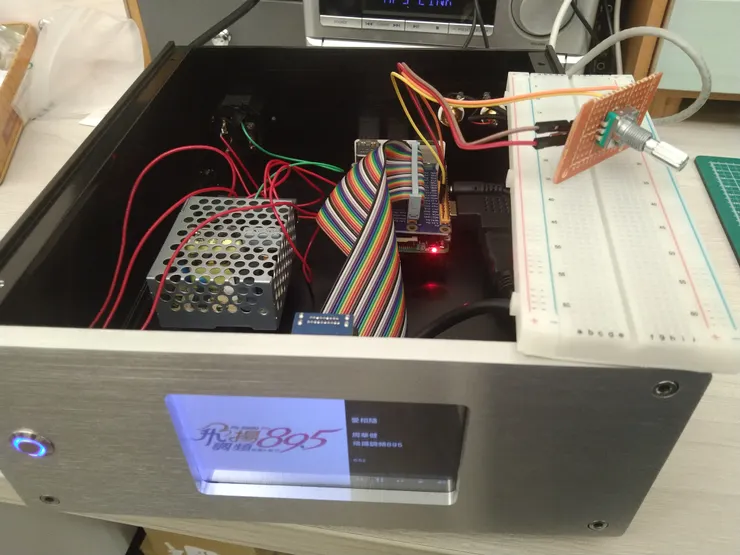

- 編碼器模組：用光華商場買的萬用板切割、鑽孔，再接上 2.54mm 杜邦接頭，就能插到樹莓派的擴充板進行測試。
- 混音器：假組合後發現耳機輸出孔位略有干涉，需要修正，但大致上位置正確。
- 旋鈕選配：
- 主旋鈕：直徑 30mm，高度 17mm
- 音量旋鈕：直徑 15mm，高度 17mm
- 全部選用 D 軸（比較少見，找了很久才買到合適的）

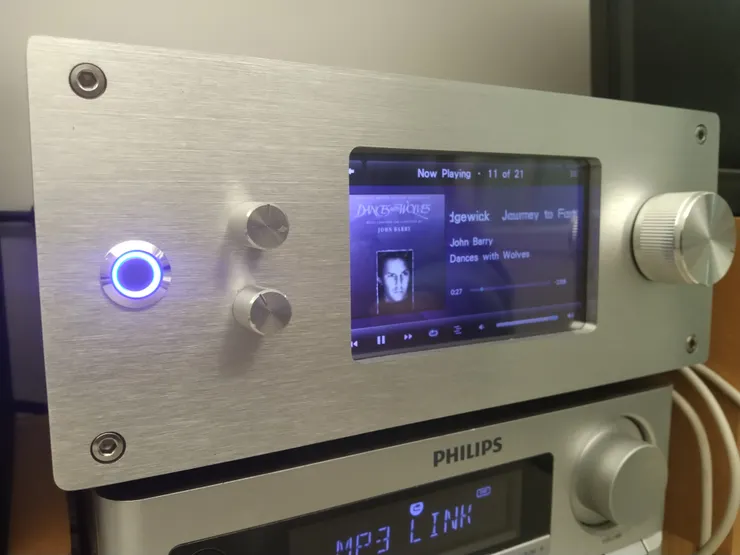

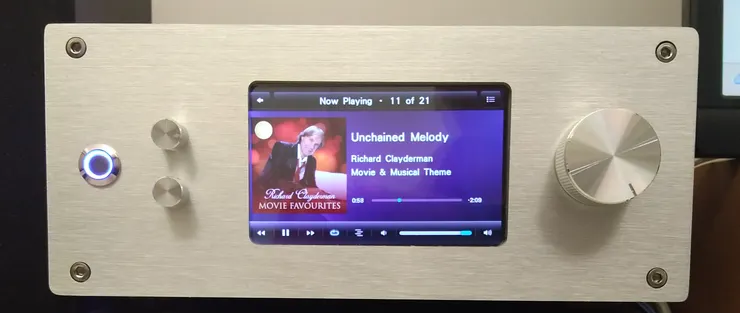

初期先用塑膠旋鈕湊合，等了兩週才從對岸買到 10mm D 軸鋁合金旋鈕，整體質感瞬間升級。
