各位好，我是台灣黑手，黑手的黑，黑手的手，這是一台三修的 iPhone 6Plus 好像說原本是泡水，後來換過配件，也修過主板，送來的時候，只有說修過，然後前後鏡頭不能用、指紋不能使用，一般來說，同時這三個不能用，我想老師傅等級的都知道，一定是雙 LDO 壓降的部份出了問題

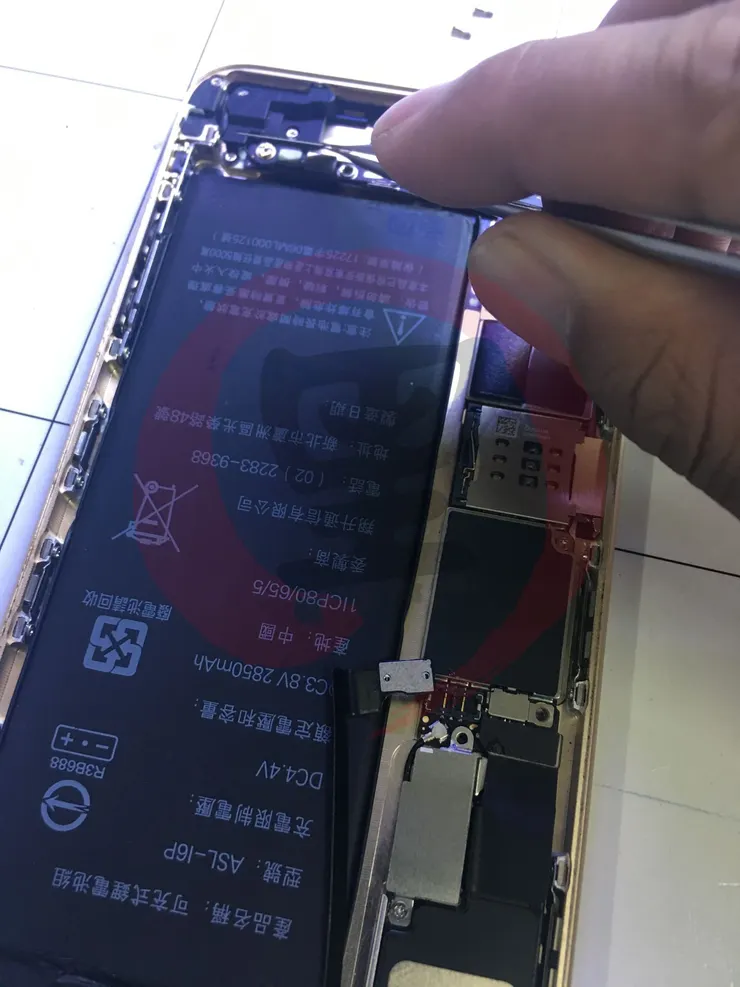

我打開手機後，也確定是雙 LDO 的問題，不過卻是長的這樣的問題～～～哈哈

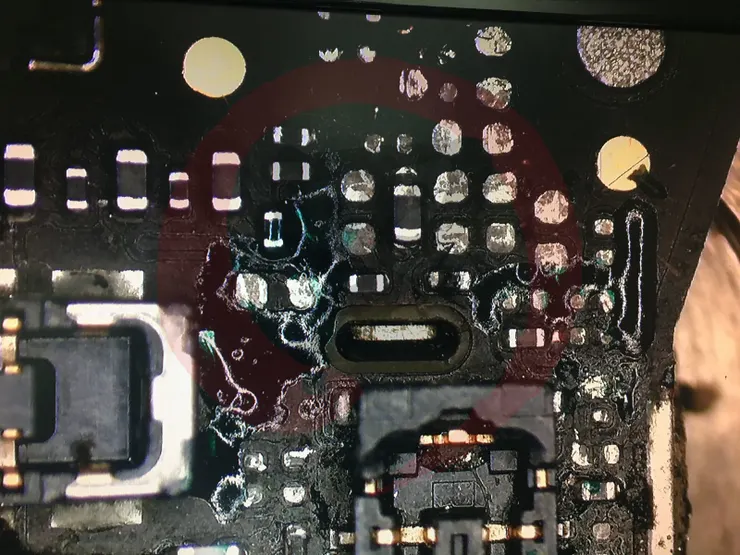

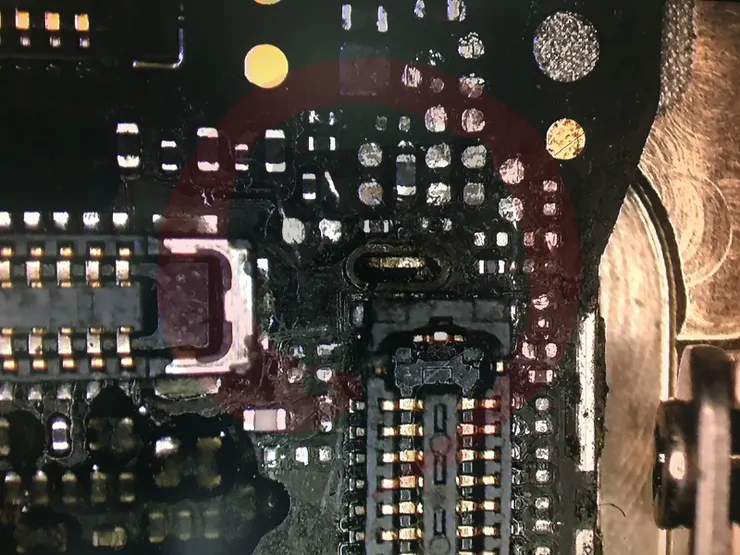

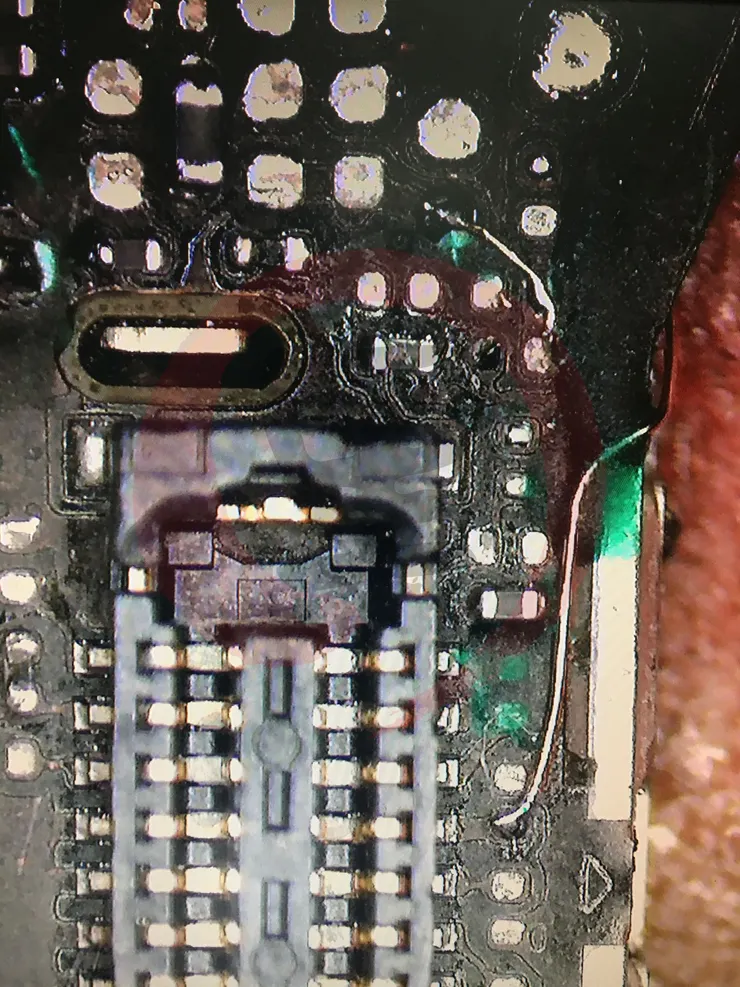

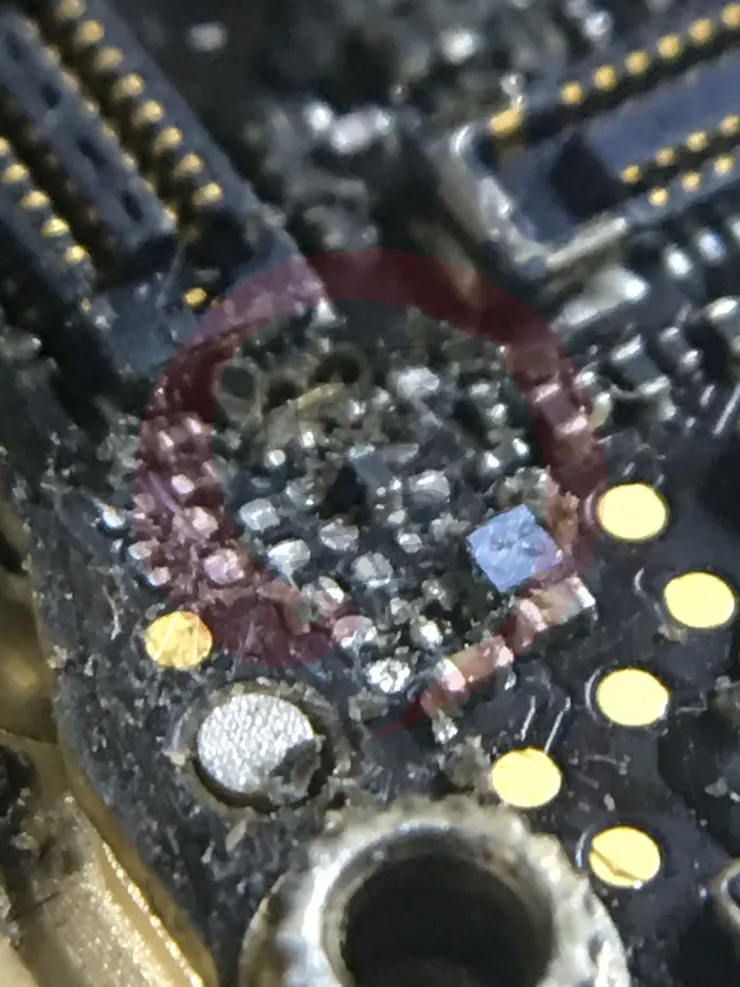

因為太髒了，所以我就先清理了一下，發現從 TOUCH ID CONN 上方、側面都全部消失

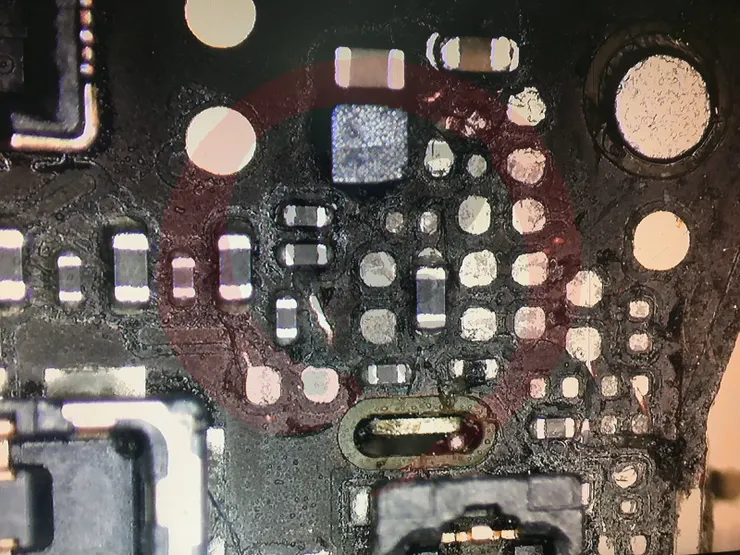

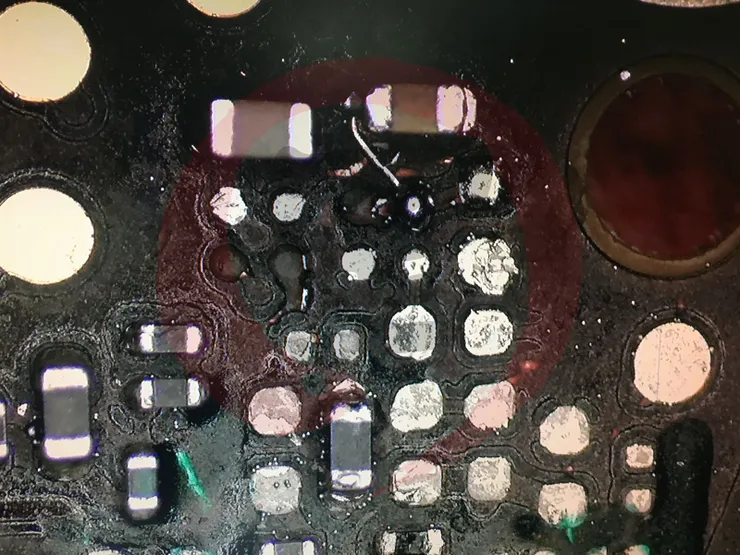

低壓差線性穩壓器一個不見掉點，另一個破掉測數值為無窮大，估計也掉點或斷了

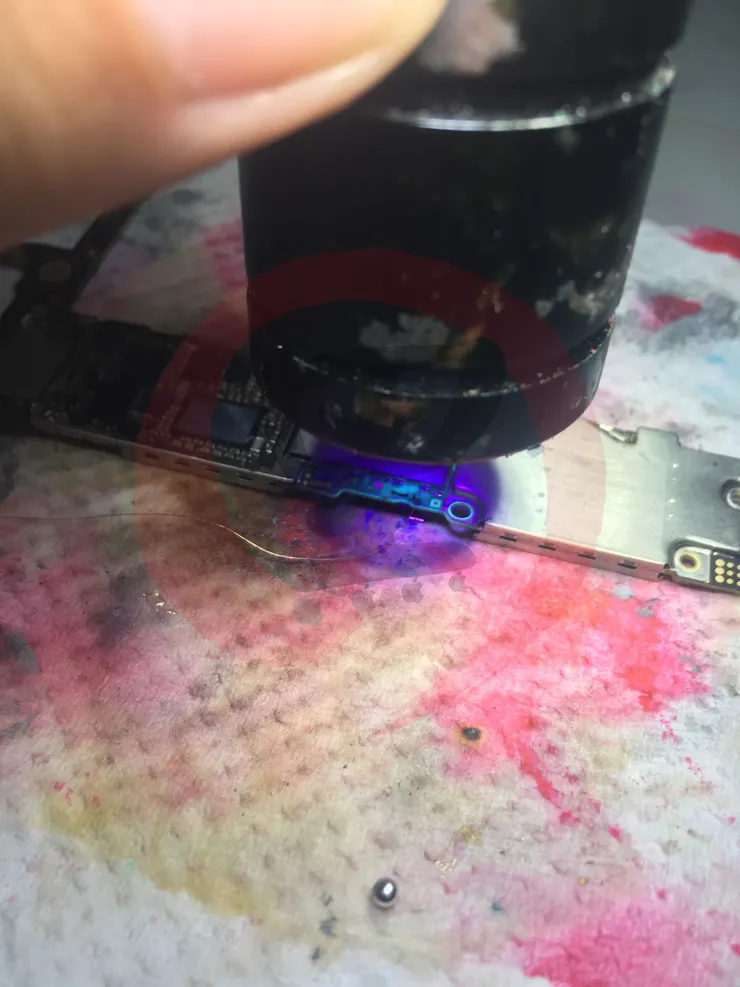

主板上有一些刀傷的痕跡，所以我先打上緣漆保護起來

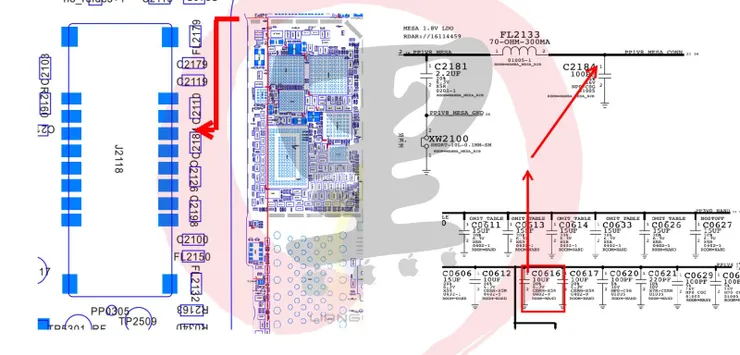

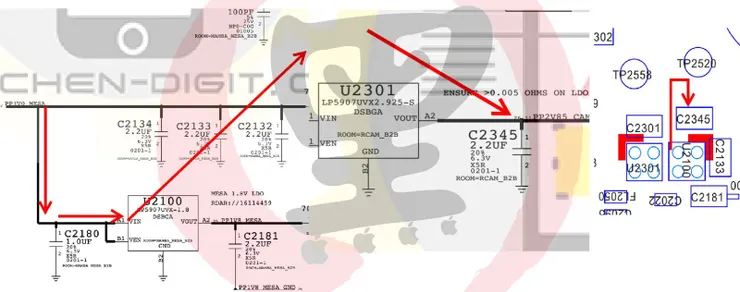

因為兩個 LDO 都廢了，所以我預劃先將 PMIC 的 LDO 3V MESA 直接串連降壓 0.2V 的二極體，在 Vout 給 C2345（PP2V85）
不過後來翻不到 0.2v 的二極體就算了，雖然可以做分壓，怛也太麻煩了，就直接把掉點的位置往下挖出來，在接上去
因原先 PMIC LDO 輸出 3V MESA 給 MESA LDO 壓降為 1.8V ，而現在 MESA LDO 掉點也沒在線上，所以我從 PMIC 的 NAND 1.8V 直接抓出來

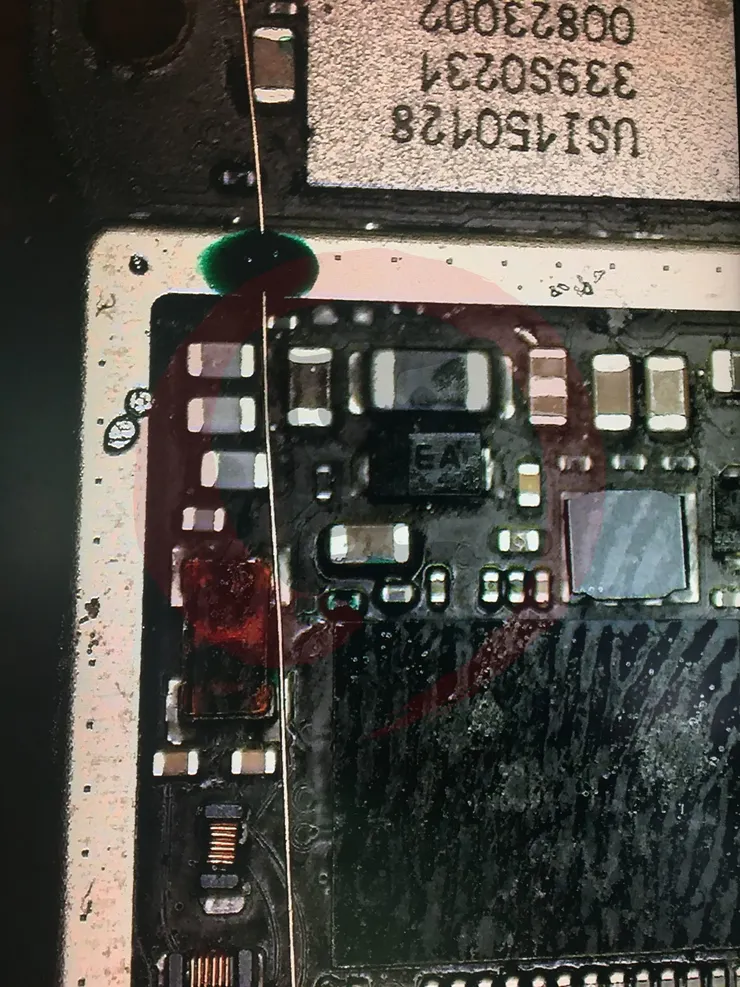

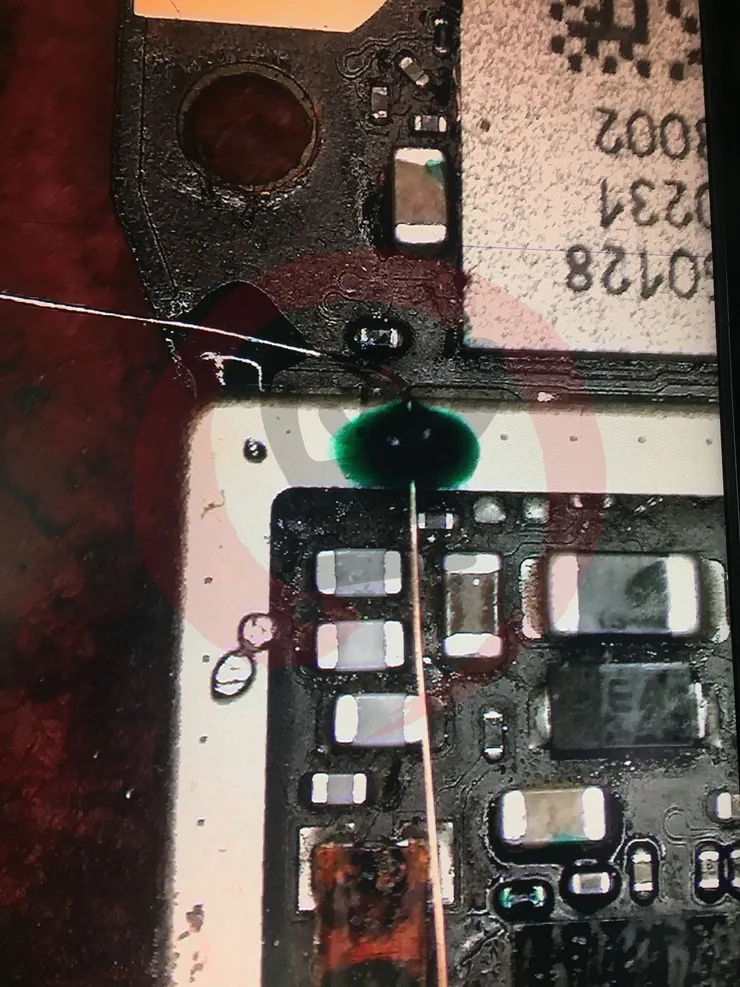

NAND 在主機板背面，所以這裡預劃漆包線直接橫跨，到 WIFI 的位置轉進
線這時可以抓長一點，並且將一端固定起來

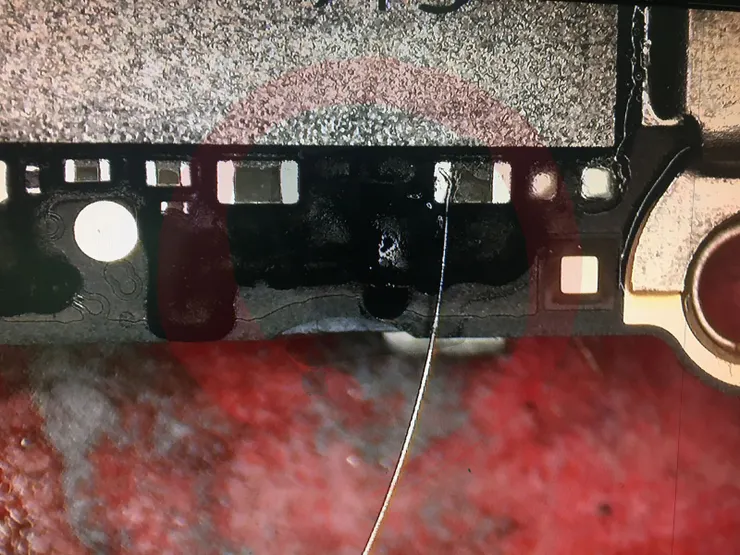

一開始有預劃走鐵蓋側面，但怕裝機的人扯斷，所以還是直接壓在正背面
這裡有高低差，在往下轉進

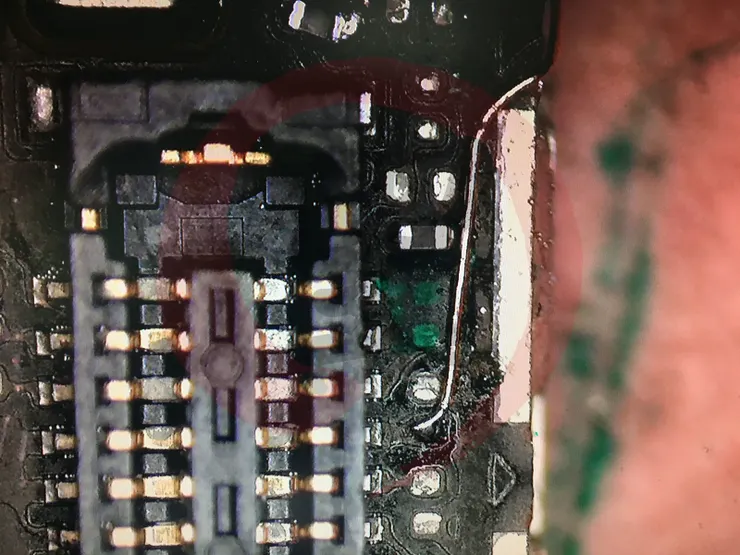

切回正面，繞過接地端，避免外線的漆磨損後會短路，因為這條 1V8 本身是 BUCK 而不是 LDO ，降壓原理雖不同，但也沒有這麼嚴苛的設定，起碼濾波電路我可以省略
其它還有很多 I2C 跟 SPI 的線路，這裡我就不講原理了
反正 A/D、EEPROM 走 SPI 、控制走 I2C

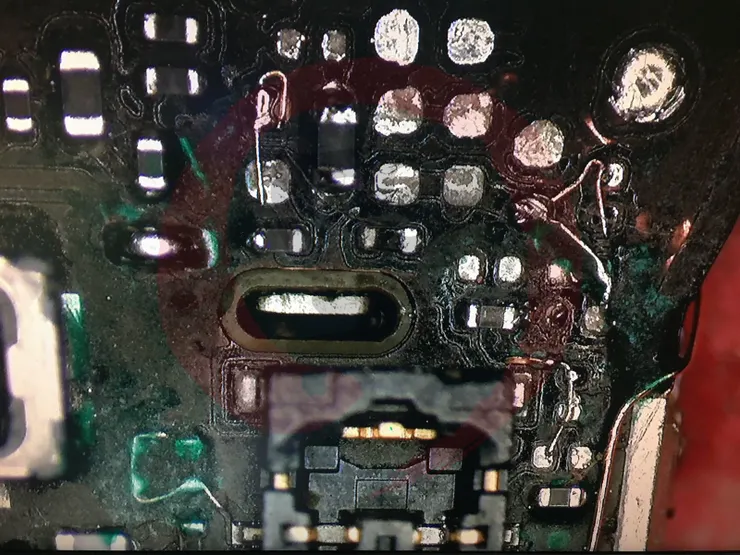

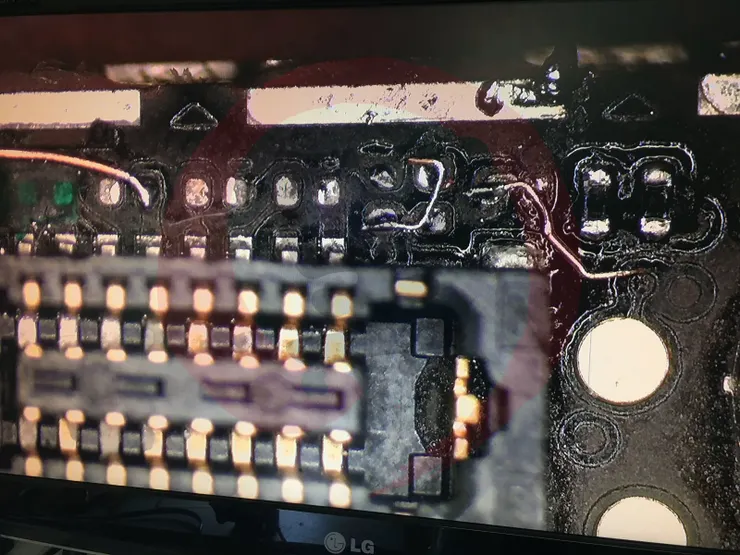

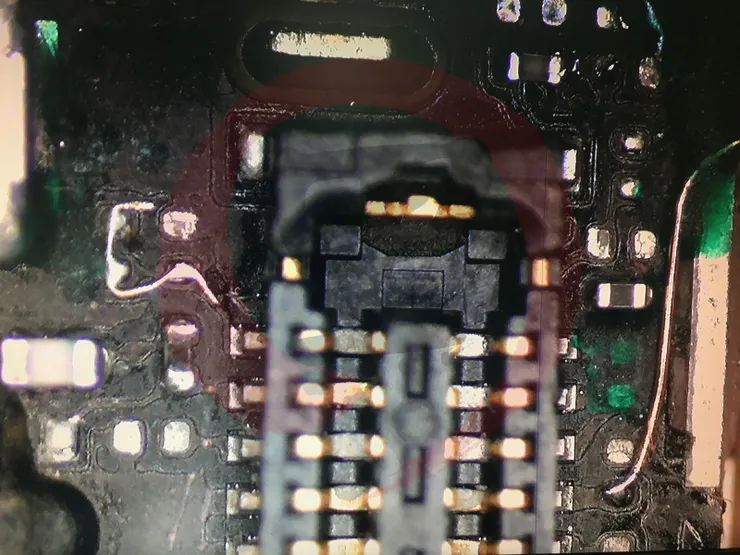

依照電路圖標示將線走完，該裝的裝一裝
背光的部份我是直接上錫短接，因為這個電流量較大，比較擔心 0.02mm 的線頂不住，最後濾波電路安裝後，打上絕緣固定

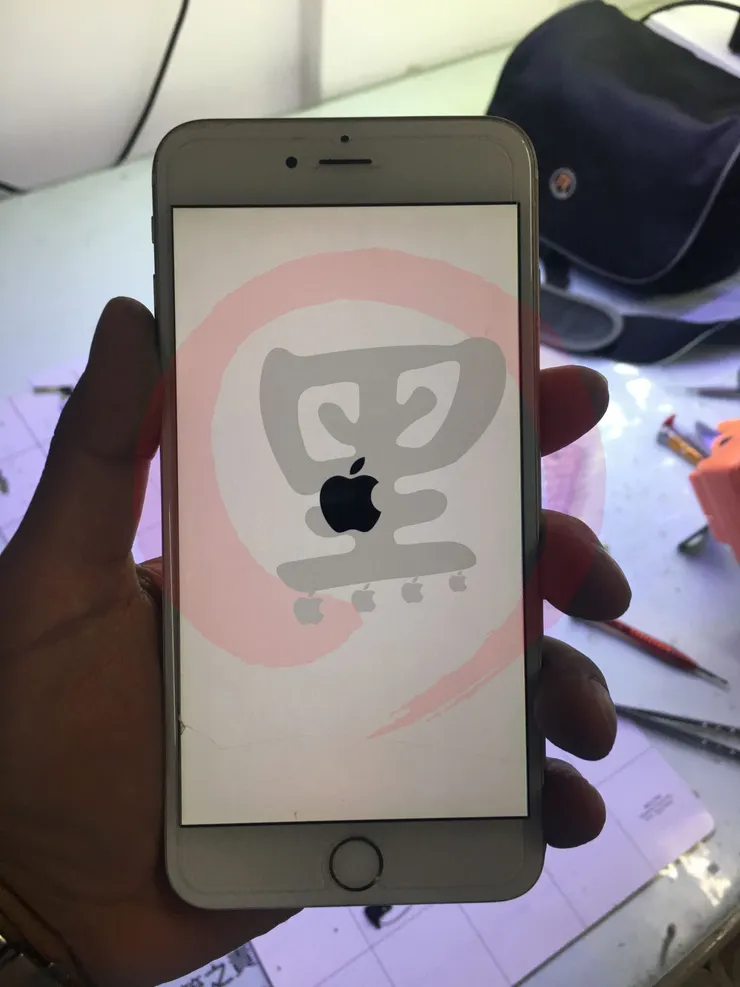

裝機測開，雙背光正常

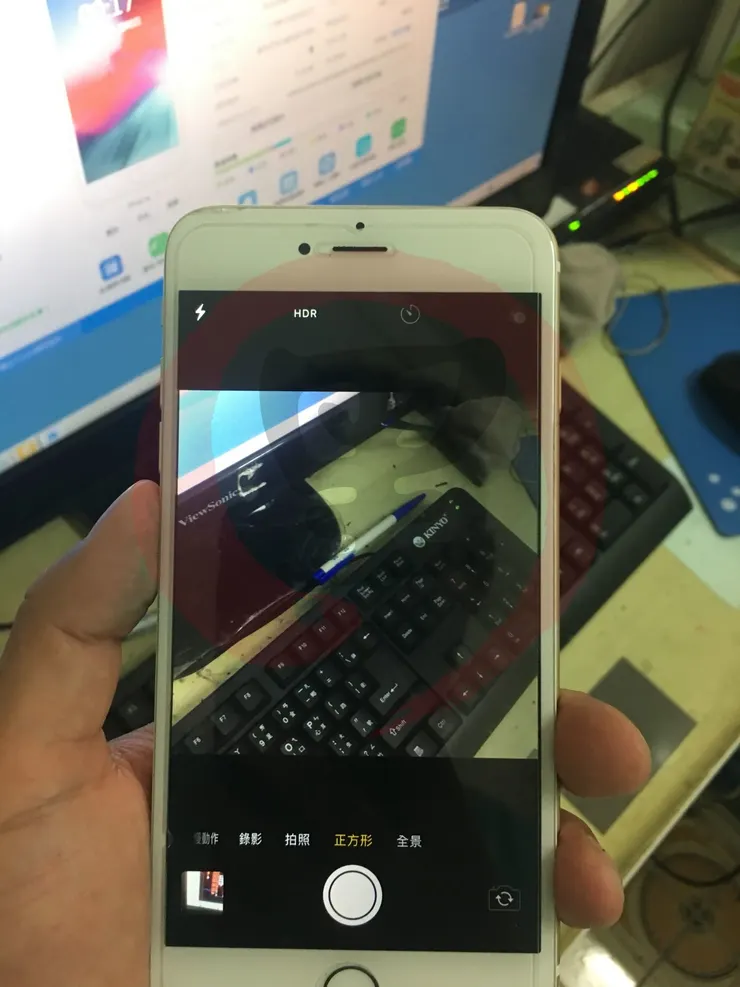

愛思讀取 TOUCH ID 讀取序號正常、後鏡頭正常，無水波紋、橫線等

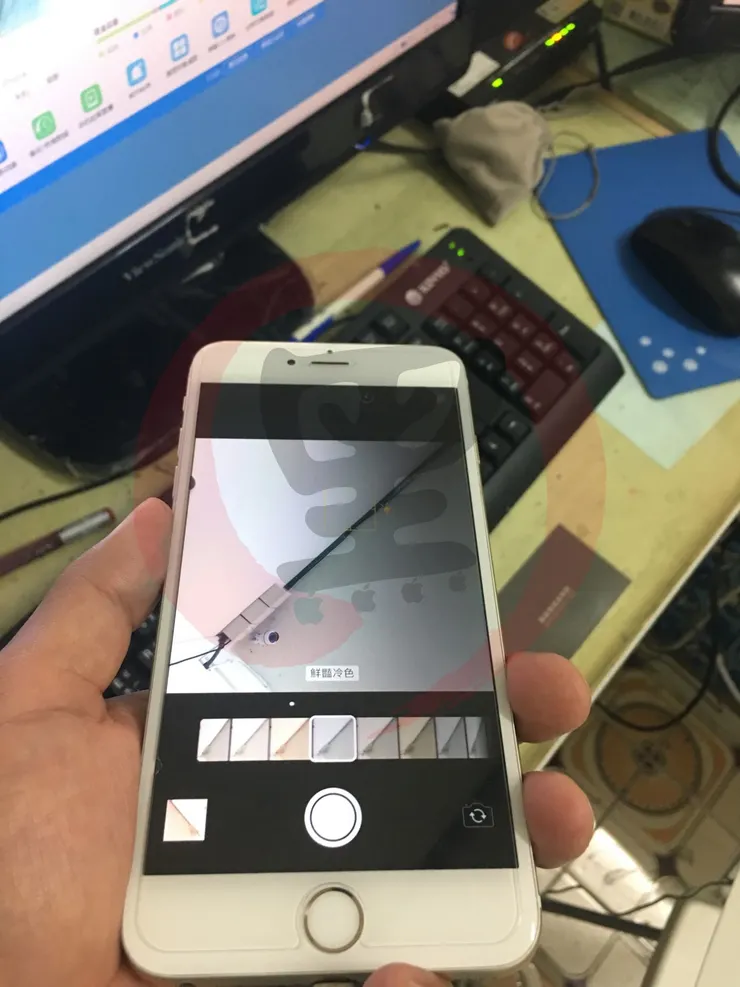

前鏡頭正常

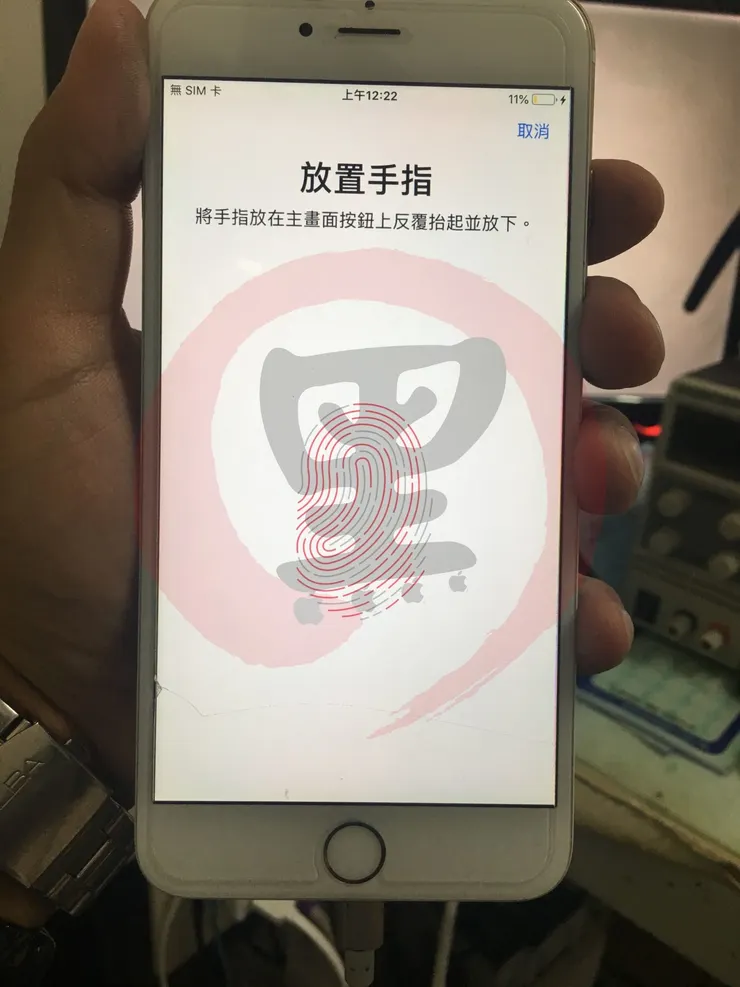

指紋讀取正常～～收工 也收錢！
