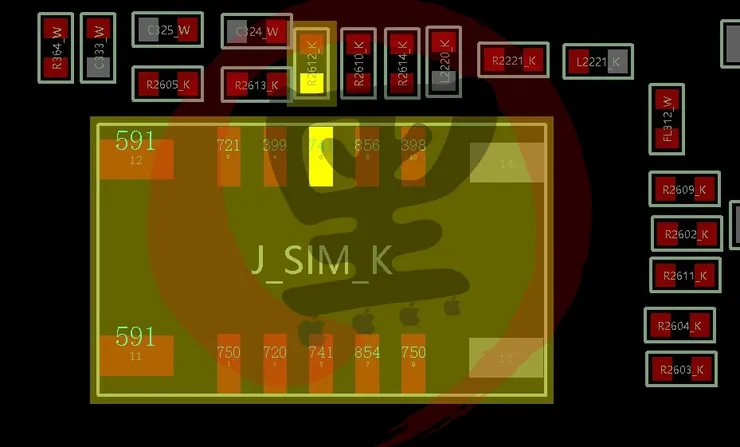

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台，蘋果的 iPhone 11 ，客戶描述是不讀卡，因為是轉送來的，原本就己經分過層了，測開機是有 IMEI 沒問題，但完全沒有 ICCID，所以先針對主機板測量一下在線值，檢測後發現有兩條腿的參數異常，一條為無窮大，另一條偏高

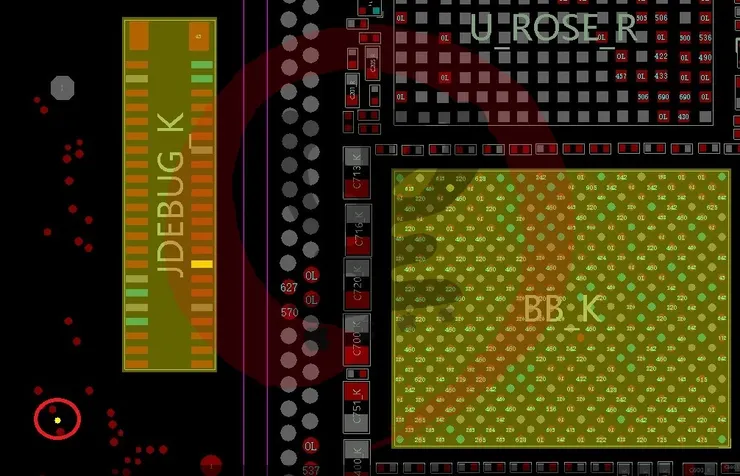

針對這兩條迴路，看了一下 PCB 跟電路圖，在主機板背面的位置，可以看到偵錯連連接座，但我後來去算他的腳位，發現跟 PCB 有出入，所以又找了左下方一點的隱性測試點，經過檢測後，確定該迴路與目標物斷開

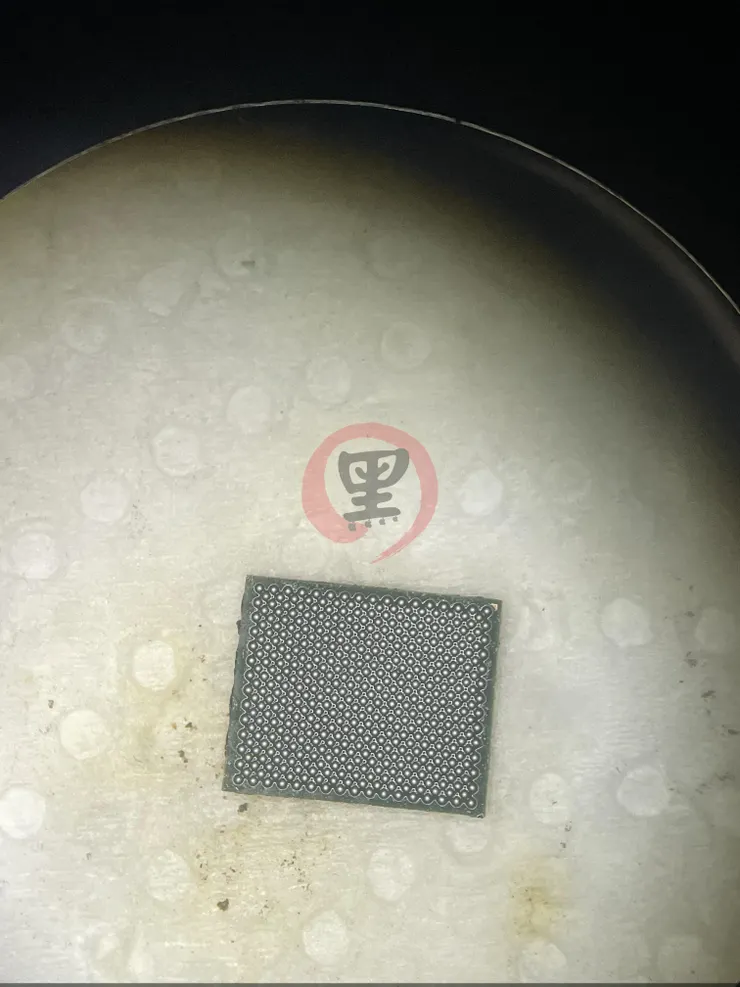

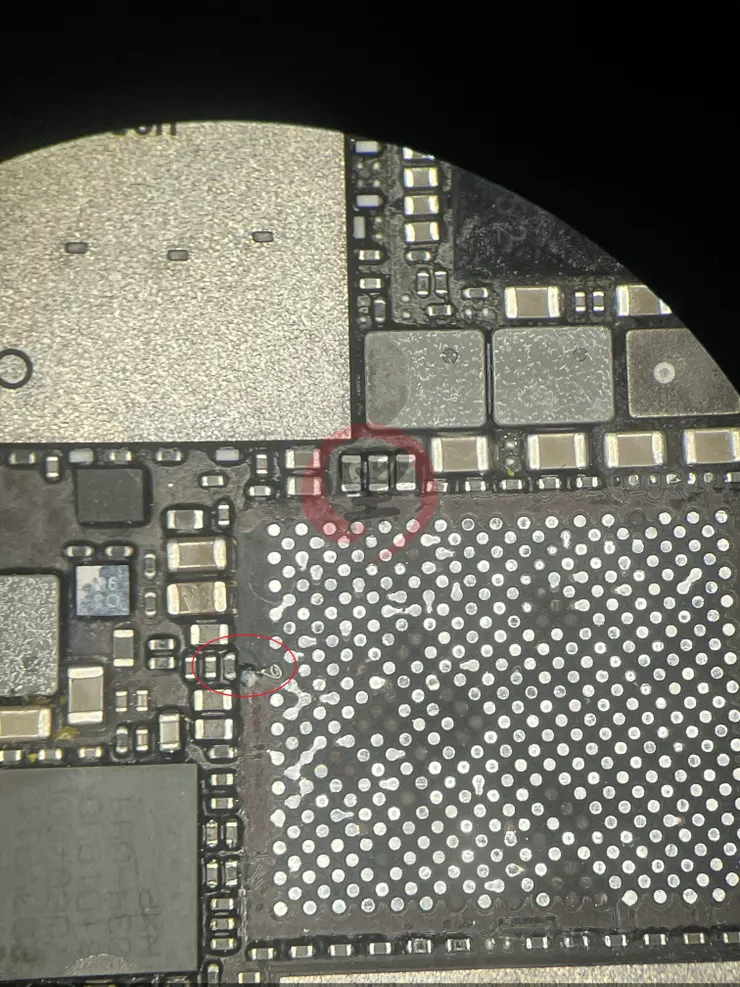

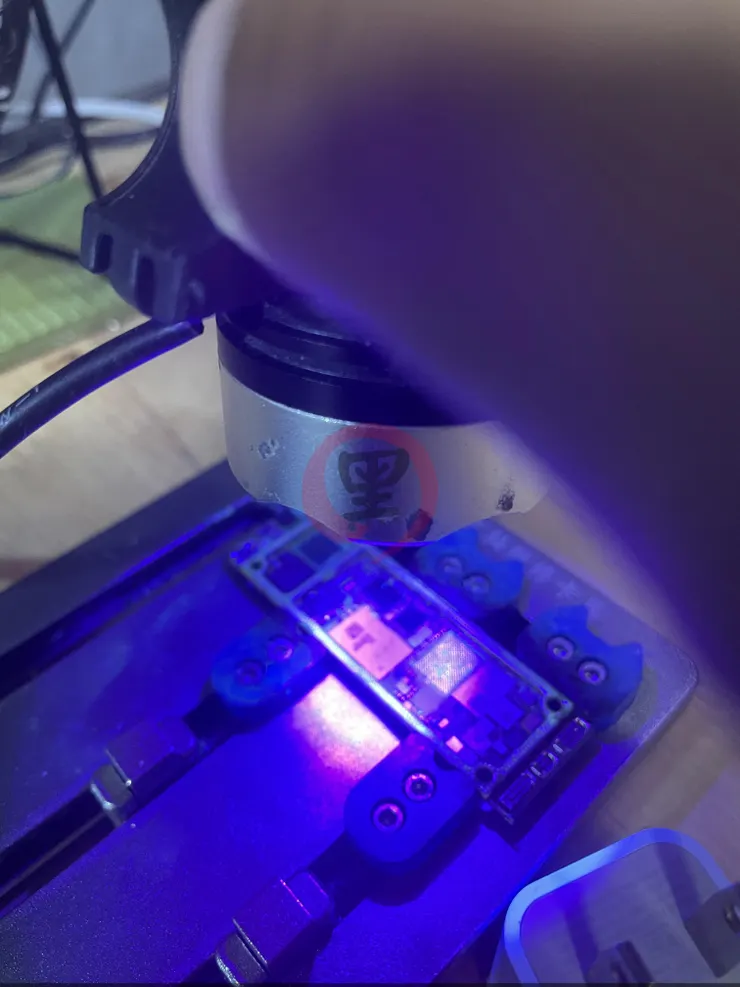

估計這台之前可能有重摔之類的，先將封膠的基頻處理器卸下，其它兩個腳位測量完，確定是開路引起，側邊掉了一個點，用飛線將其補上

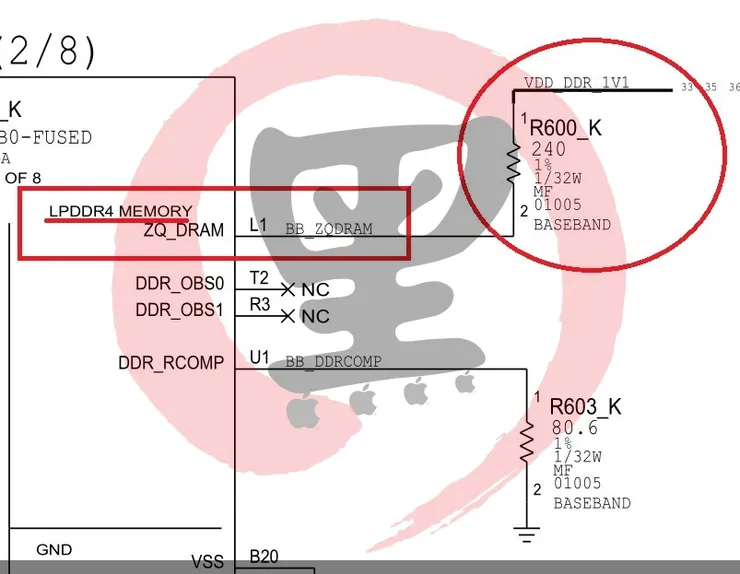

依電路圖的的線路來看，這是用來校準的 ZQ ，接者一顆 240O 精度 1% 的電路，這個電阻其實很重要的，也就是說這條回路一定必須正常

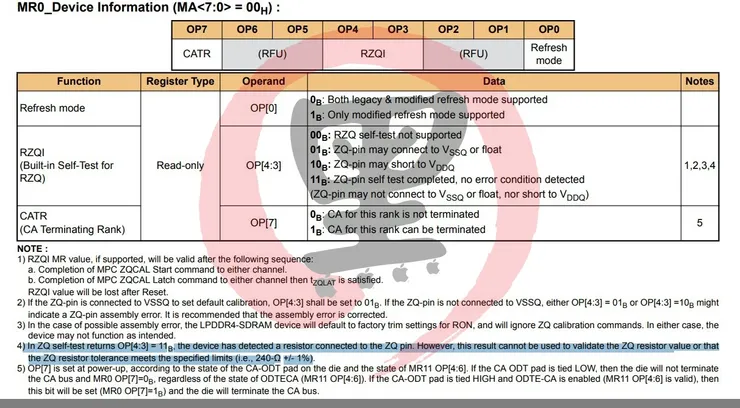

這是由 JEDEC Solid State Technology Association 發佈的標準定義文件中 jesd209-4b 明確指出 LPDDR4 MEMORY 的 ZQ 引腳需要配合 240Ohm 精度 +-1% 的電阻

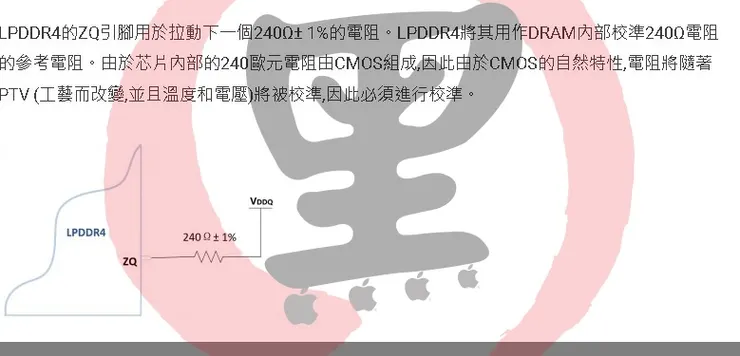

看不懂可以看這個，網路上其實就能找到很多類似的文章，當然這個是學理論的才會看，修手機大部份就是，幹就完了！還是那句老話
理論代表最終高度，手工代表現在強度
理論多少得要懂一些，手工自然也不能放空，知道了為什麼這條線不能少，知道了為什麼這條線要這樣接，這是理論（高度），線飛好了，固定好了，這是手工（強度）
最後將 BB 回上

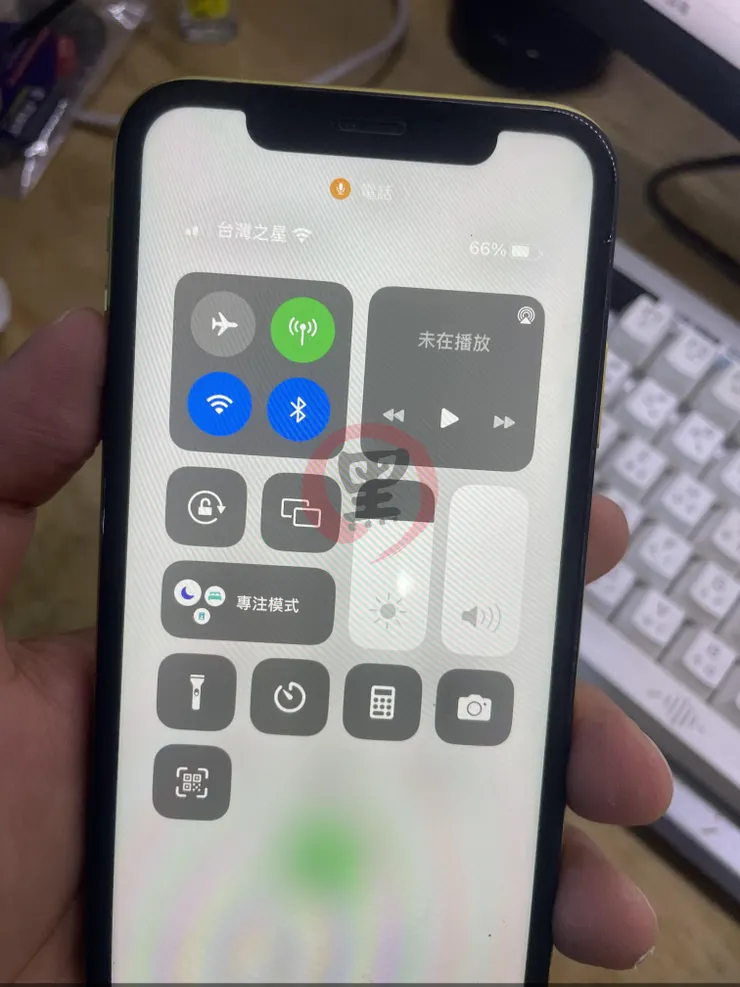

插卡～～讀卡囉！

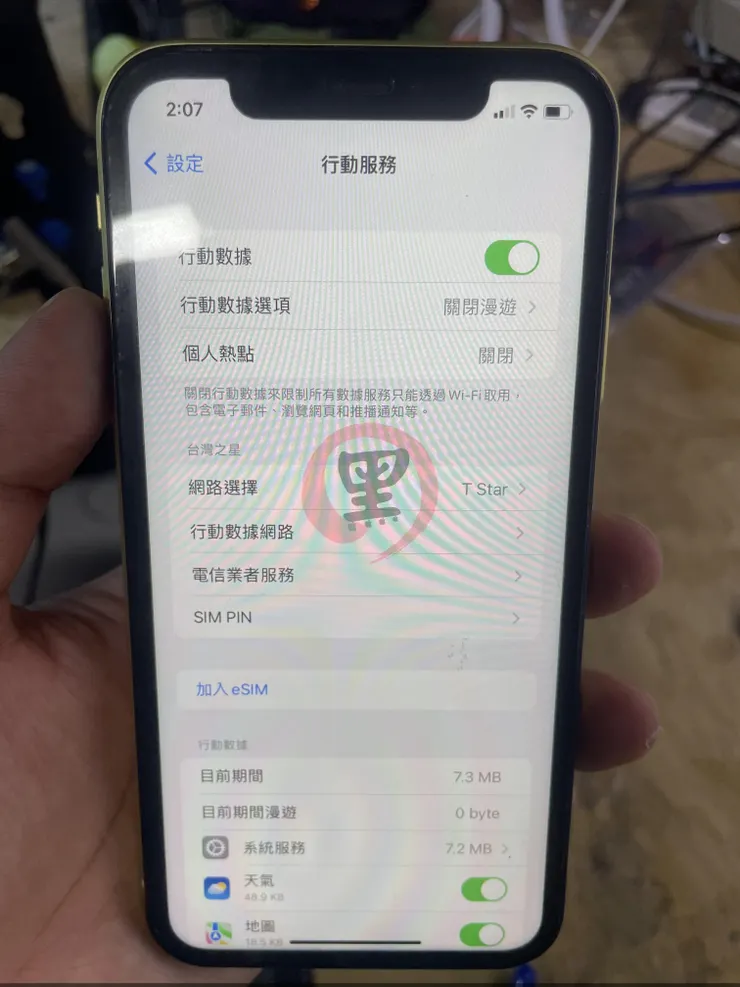

3G/4G 都可以正常使用，收工，自己動手，豐衣足食！
