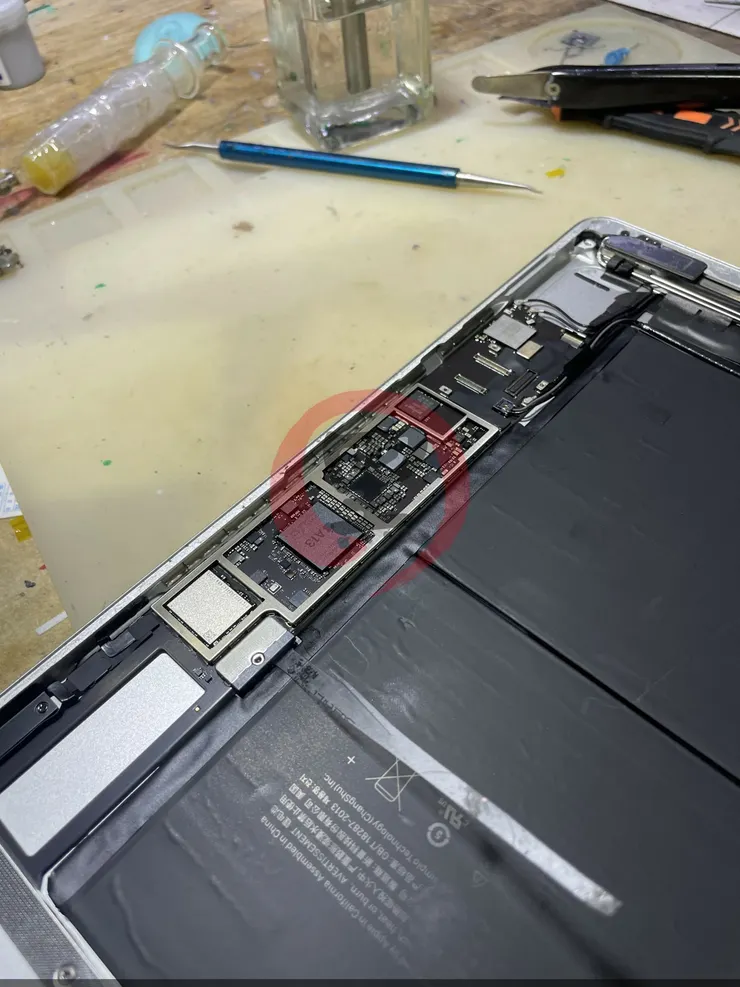

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是，iPad 9 不開機，客戶送修前告知，原先螢幕瘋狂閃爍，過了一陣子後就直接不開機了，這系列的平板，也就是從 iPad6~iPad10，除了 iPad6 跟 iPad7 比較會有大問題，其它系列的大問題不多，但小問題不少，將機身拆卸後，可以看到主機板
比較典型的，其實就是背光迴路短路異常，引發的不開機（這張圖是我修另一台 iPad9 同個故障的照片）

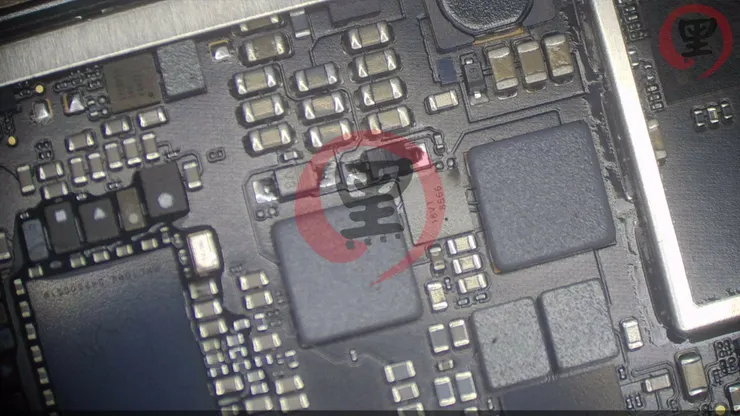

這張才是原機的照片，可以看到在續流二極體跟升壓晶片的位置，都有明顯的燒毀痕跡，為什麼燒背光會不開機呢？

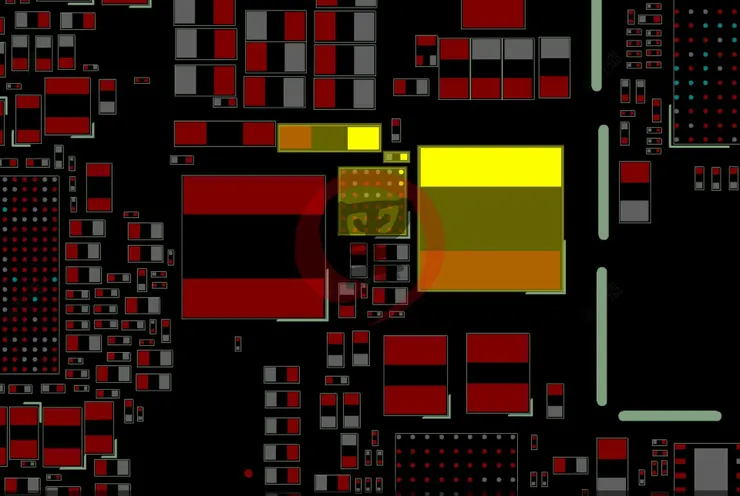

如果你近幾年有來上過我的實機維修，那你一定會被我押者測過一個背光跟顯示迴路，也就是待機、工作、升壓，各種不同時機的電壓反應
背光迴路呢，其實在未升壓前，是屬於一級待機電路，這就是為什麼，會有人，裝螢幕時沒斷電，燒背光，你肯定有聽過，但你絕對沒聽過，沒斷電燒顯示的
因為顯示的供電，是透過一次升壓，一次調節，跟二次降壓，最後才出來的，它不屬於一級的待機供電，但背光的供電，卻是在電池扣上去時，就在待機，開機只是再升壓而以
這也就是為什麼，背光升壓迴路，雖然算二級觸發，但短路時也會變成一級待機短路，就連帶者變成不開機，我們先將主晶片、二極體都拆下，還有一顆故障的電容，手邊沒有零件

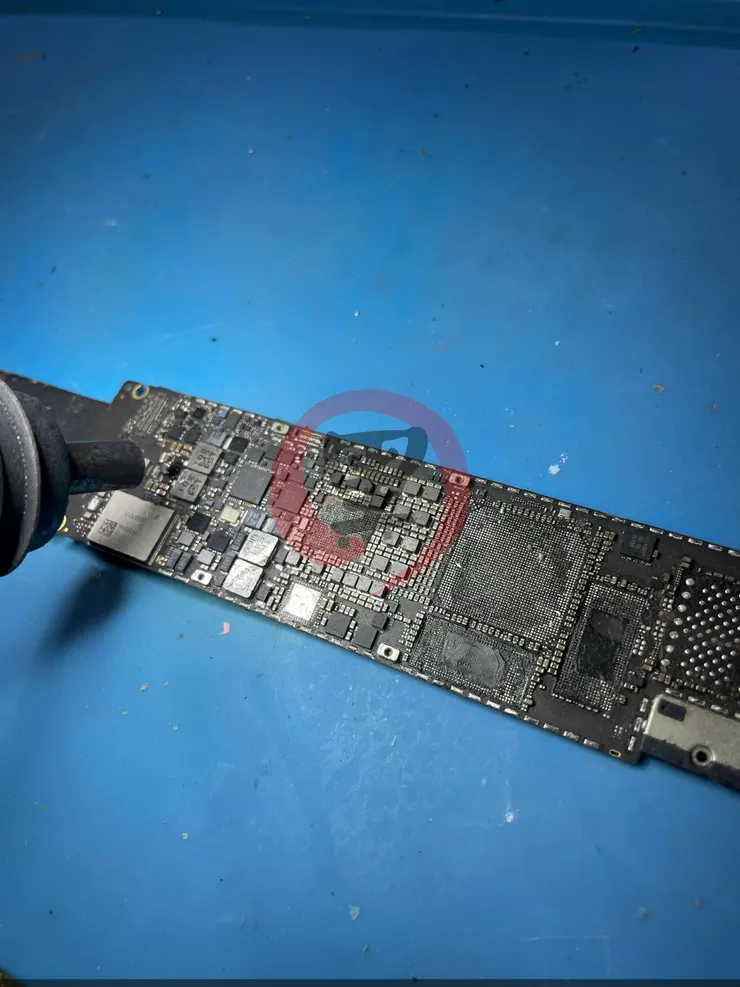

只能從其它平板拆相應的零件來安裝了，不得不說 iPad 系列，很多晶片都是共用的，像我這個拆的料板，你看它己經禿成這樣，就知道，他為了我，立下了多少戰績

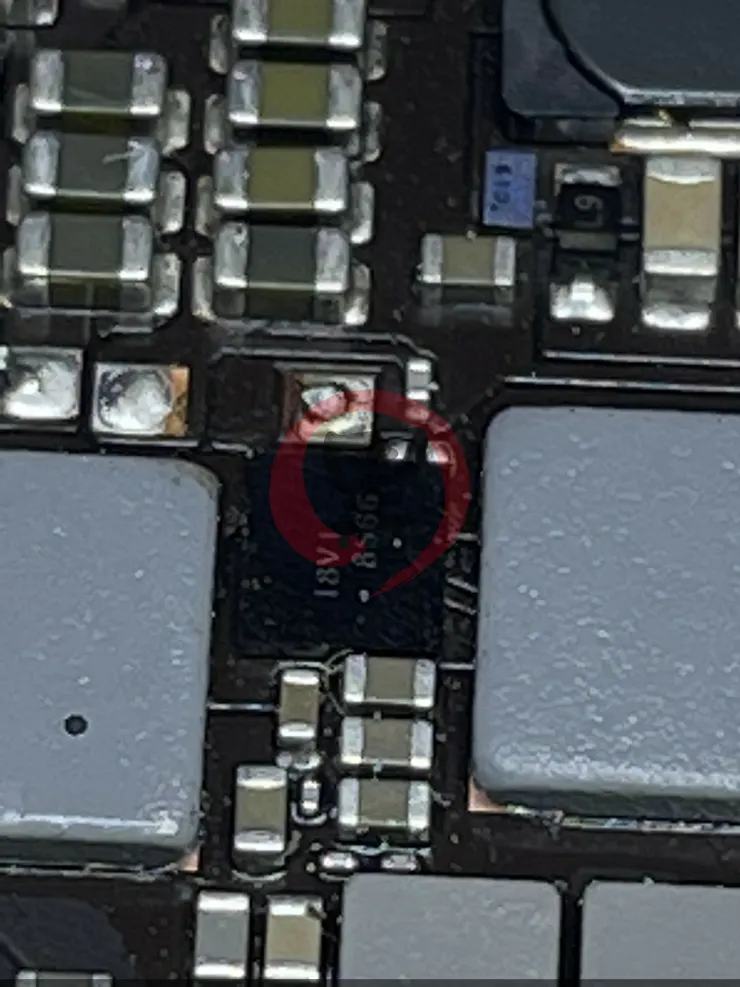

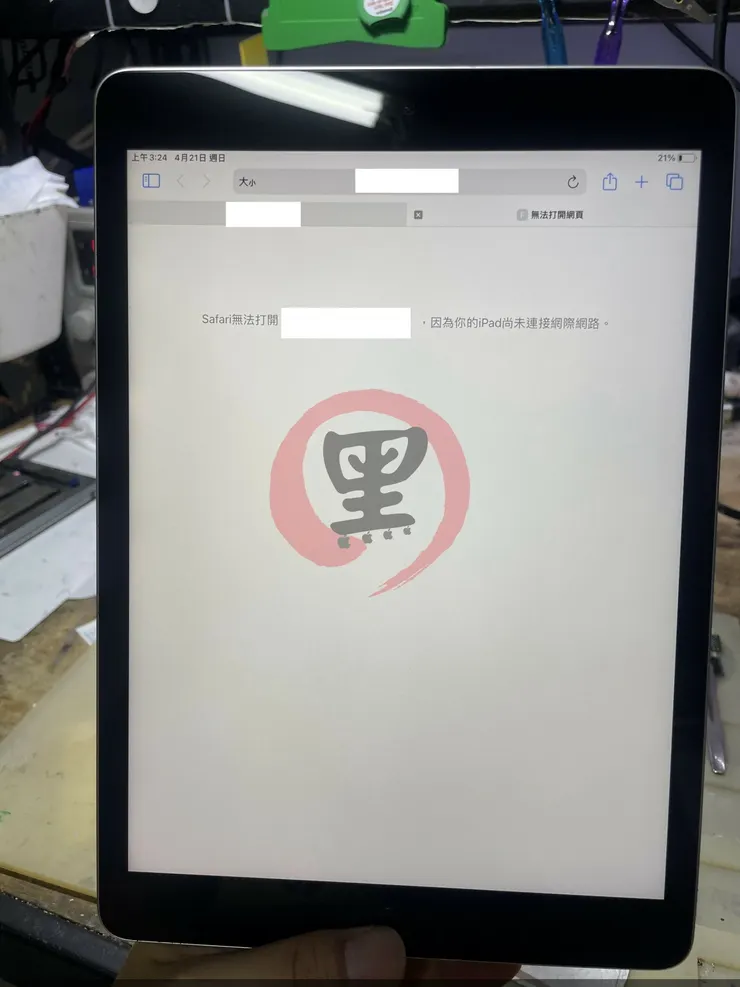

從料板拆了通用的 8566 升壓晶片，跟一個充電用的續流二極體，還有一顆 30V 耐壓值的電容，重新安裝後，一切就回復了正常，完美修復，自己動手，豐衣足食！
