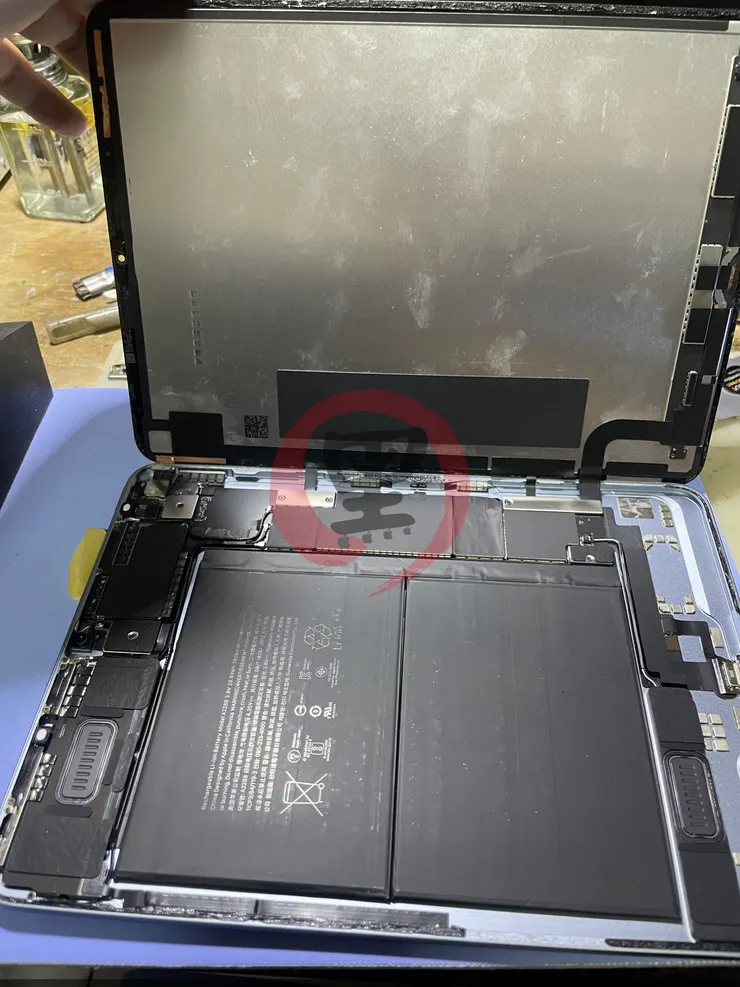

各位好,我是台灣黑手,黑手的黑,黑手的手,今天講的是一台 iPad Air4 故障是不充電,己經有換過尾插,故障依舊,簡單講一下維修流程,也給其它新進的師傅參考,拆機就不多說了

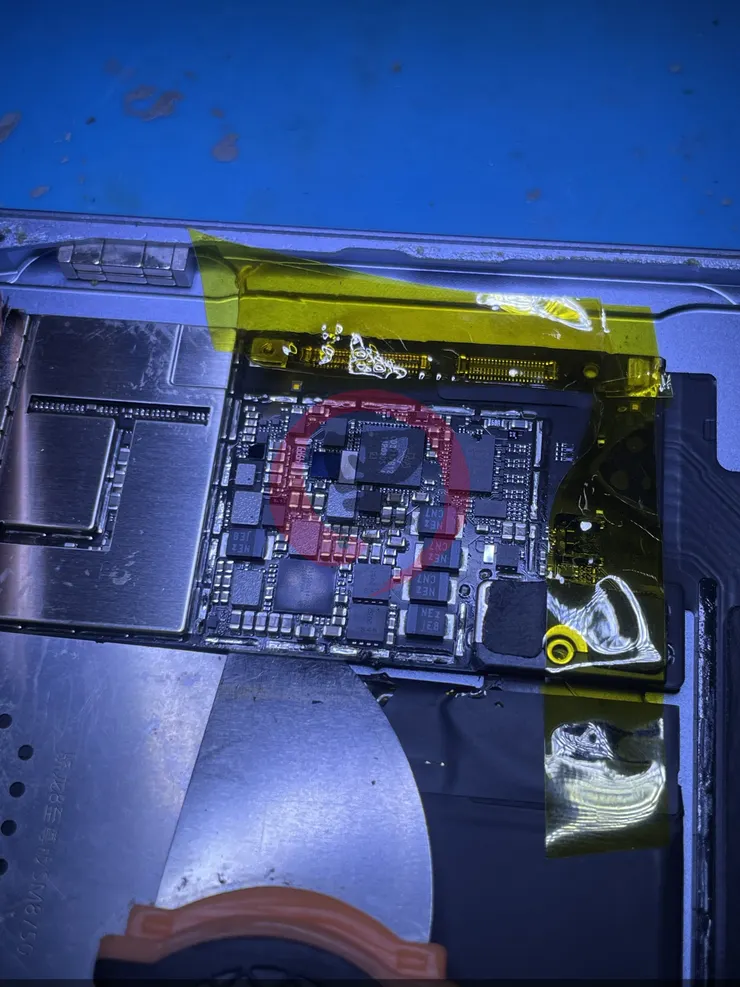

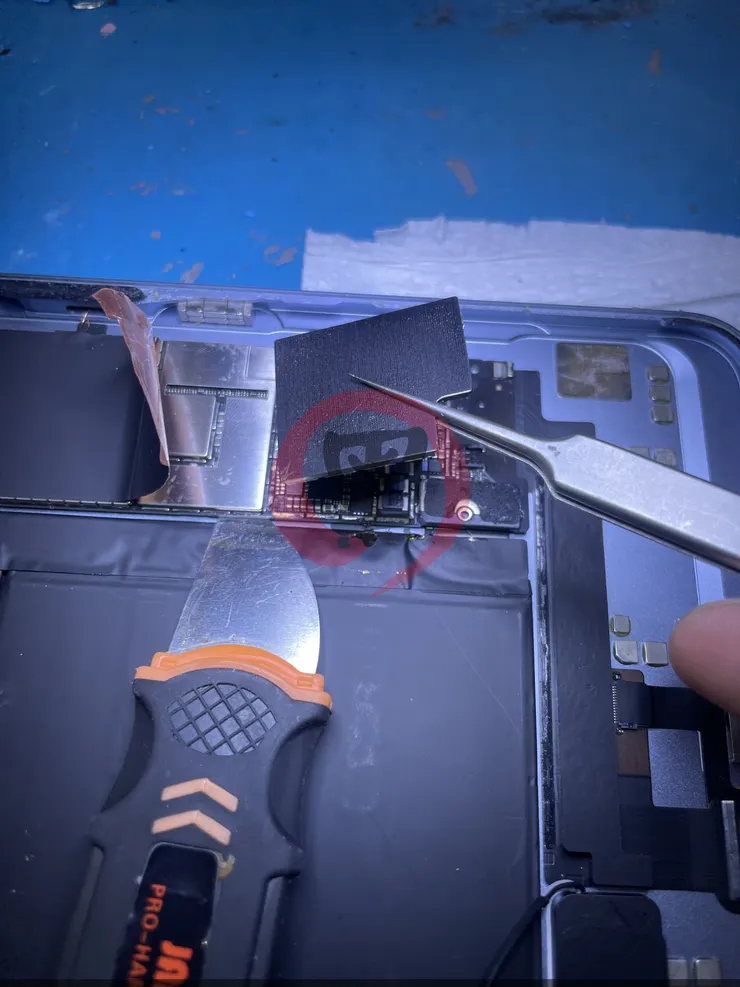

第一個下鐵蓋,大風口 500 度,風速滿檔,大概二十秒左右可以拆下來,記得主板底下要懸空,電池與連接座都要蔽避,音源線拔掉

首先有二顆是可能會動到的,這個取決於你的充電電流表與 USB 檢測器
(一)USB 檢測器本身判斷有問題,請先處理 CD3217
(二)USB 檢測器沒有問題,電流 0-300mA 以下或關機能充,開機不能充之類的,先處理 SPI_EEPROM
(三)USB 檢測器沒有問題,電流 0mA ,完全沒有識別充電,先處理 CD3217
我目前的情況下,屬於第三種,所以我會先換 CD3217 這一顆

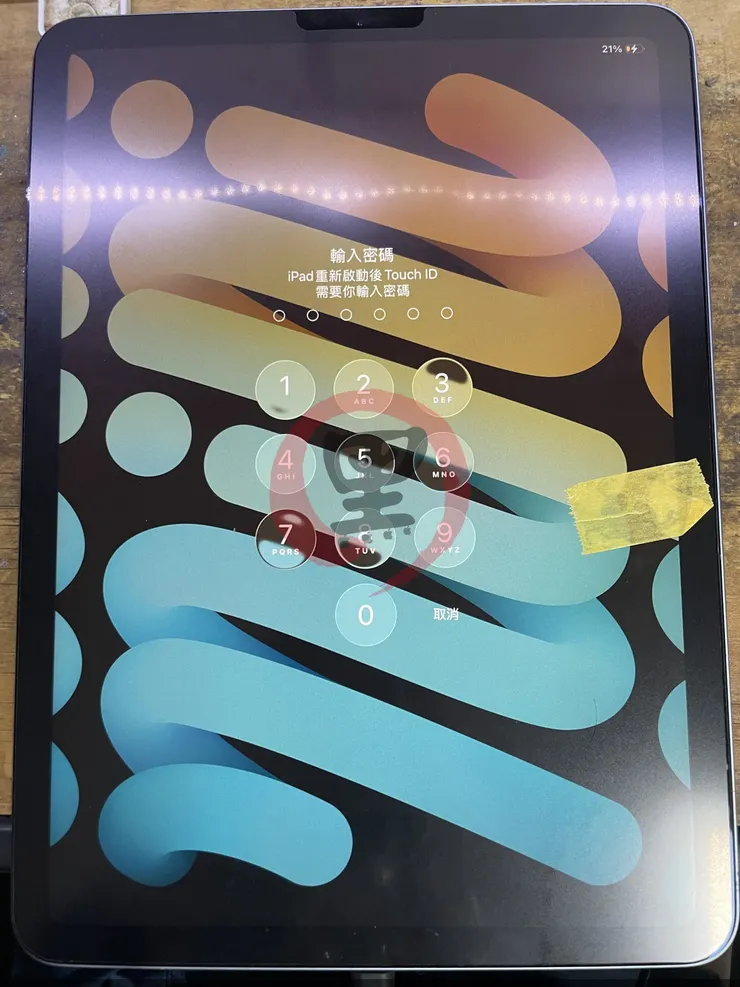

更換完 CD3217 後,確實是可以充電了,但電流是 0 - 300mA 左右,也就是亮充電線紅燈符號,然後又反覆沒插線,有插線,沒插線這樣,這個代表要動碼片了

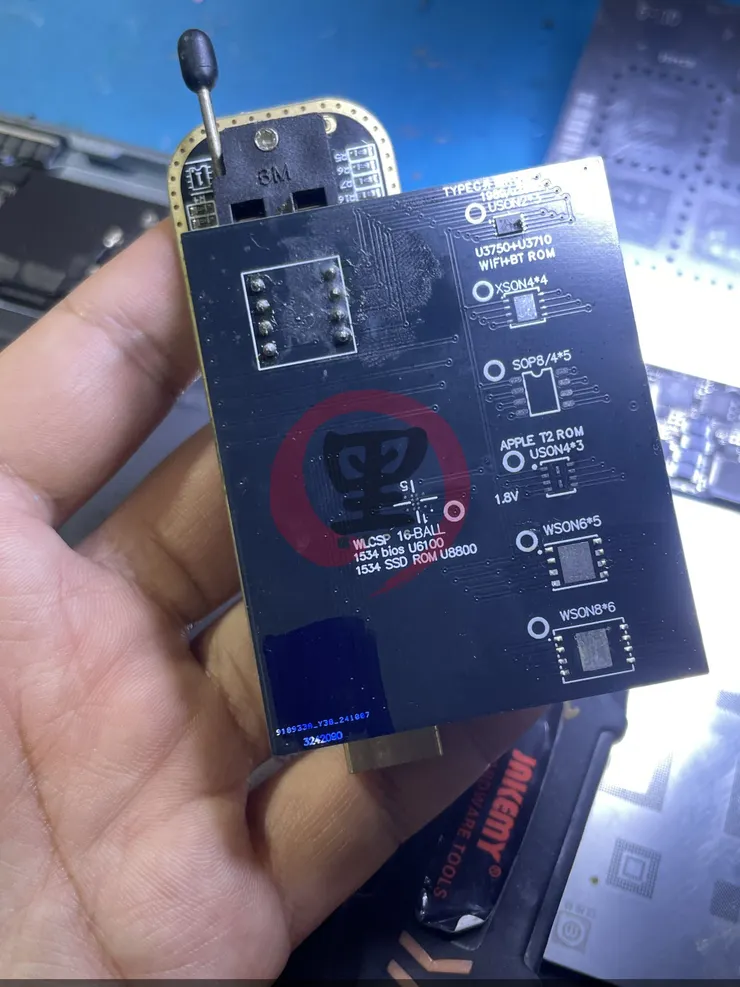

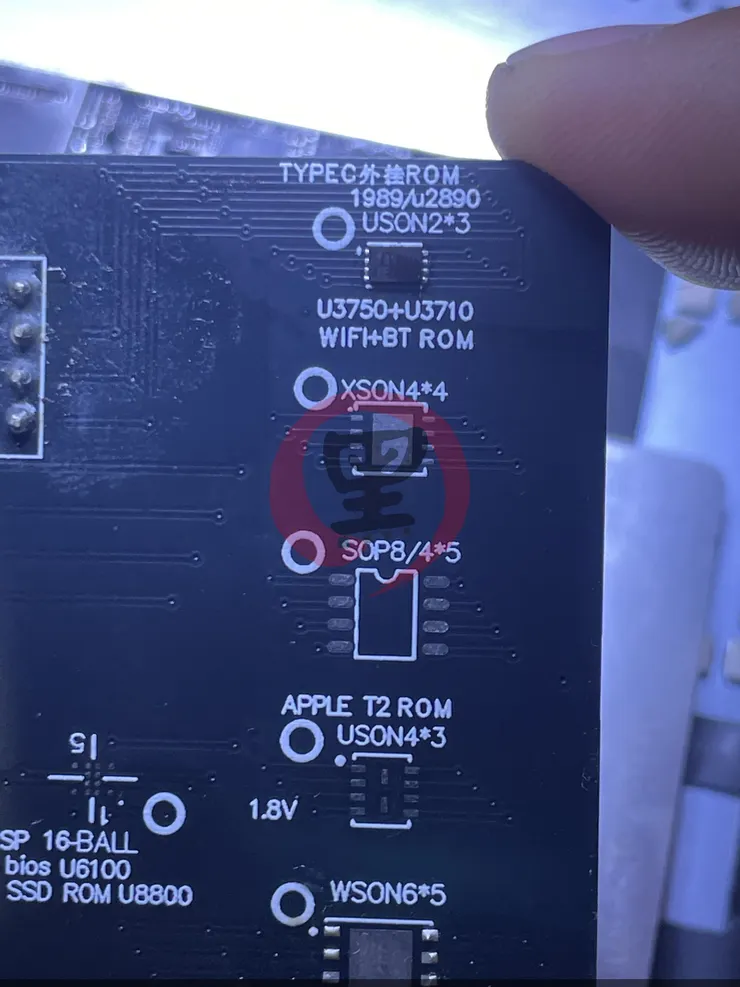

我們拿出接接小板,找到相同封裝規格的,將拆下來的 SPI_EEPROM 焊上去

把小板針腳插入 土豪金版的 CH341A 燒錄器,如果你想要的是便宜,就是買這個,這個就便宜啦,插的時候注意方向,有很多種版本,不明白可以上課問我

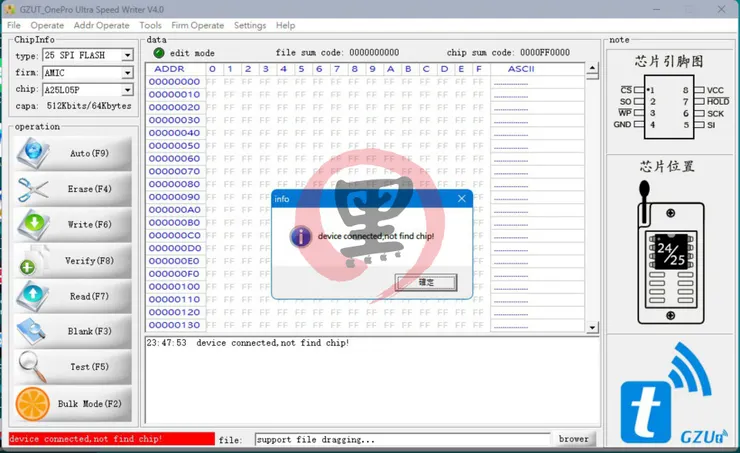

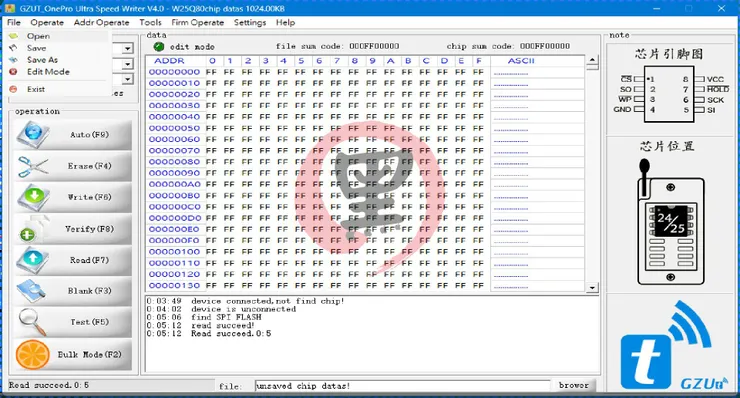

打開主程式,右上的位置可以看到,我們是 SPI 的所以插位置,右下方會寫,先按 TEST ,發現沒有檢測到晶片,代表晶片本身故障(記得要插好跟焊好,不然也會這樣顯示)

既然確定壞了,那我們就換一顆空白的,然後打開檔案

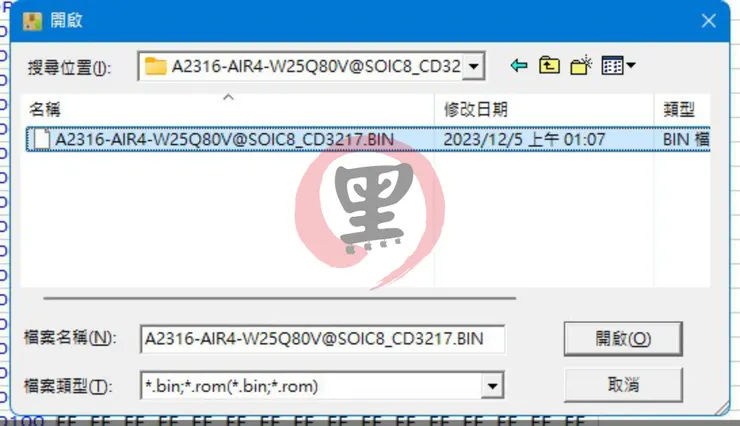

找到相同機型的數據 iPad Air4 CD3217 的 EEPROM

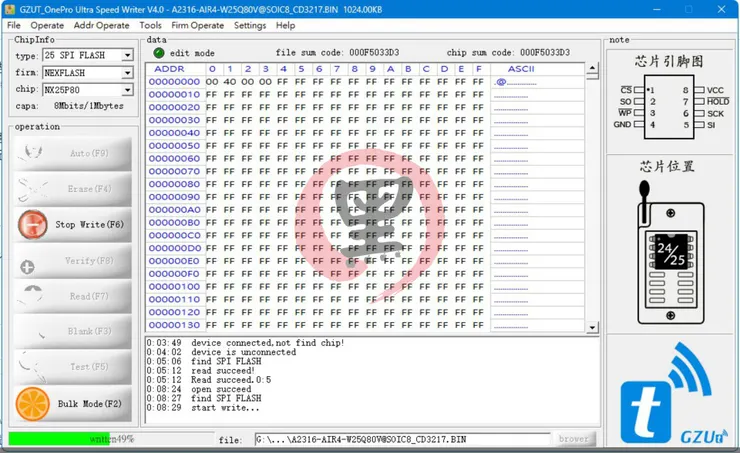

新將數據寫入空白碼片

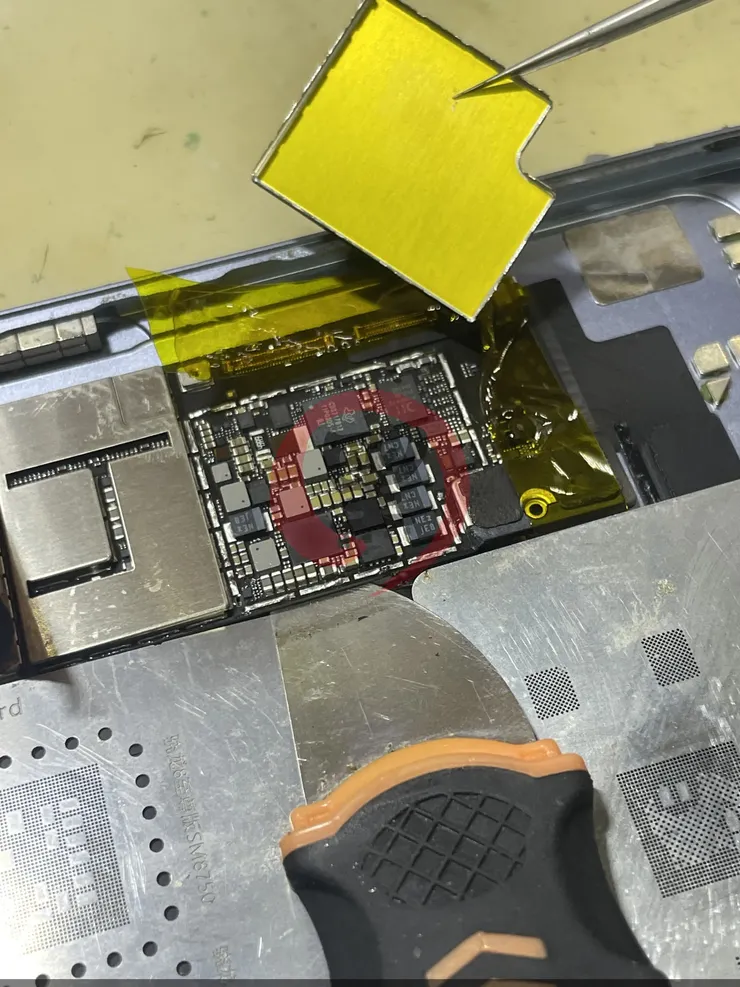

然後再把鐵蓋焊回去,然後這裡說一下,除了碼片有數據外,另一顆 CD3217 本身也是有數據的,也就是說包含其它平板跟電腦,都會使用這顆晶片,但每個不同機款的內部數據是不一樣的,所以不是全部都通用哦!
然後 CD3217 晶片也有燒錄器,通常是 MACBOOK 用的比較多,因為壞一顆,一次都要換一組,上下左右或左右,位置不能換,但編號都寫的一樣。

其實看起來有點繁瑣,但實際操作到還好,修習慣就行了,自己動手,豐衣足食!
