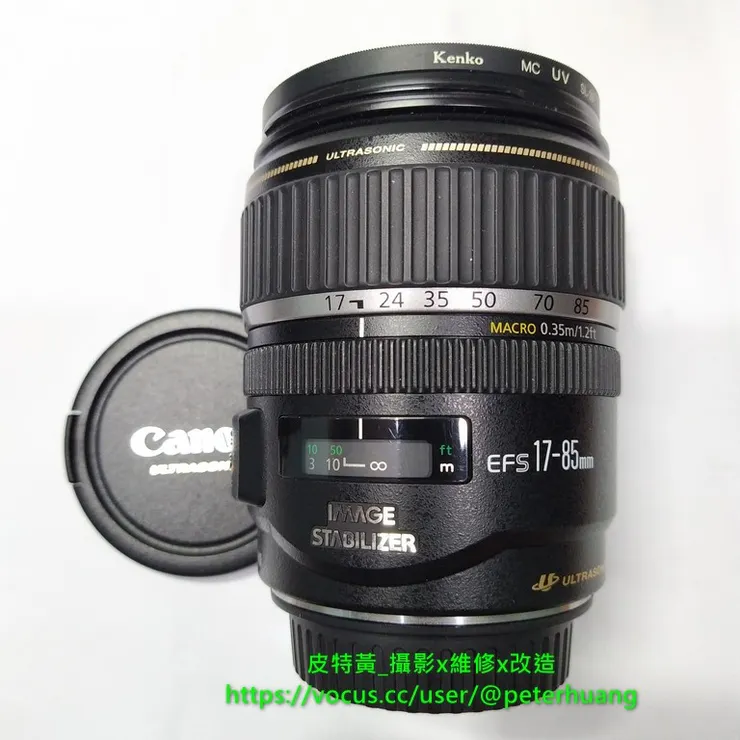

Canon EF-S 17-85mm F4-5.6 IS USM
鏡頭規格：Canon EF-S 17-85mm f4-5.6 IS USM
鏡組設計：

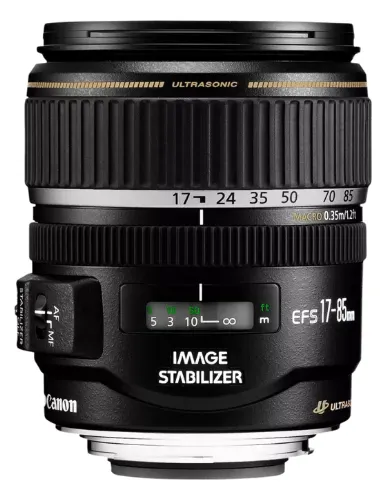

Canon EF-S 17-85mm F4-5.6 IS USM
維修難度(1-5級)：3級
1級：入門(最基礎，結構零件簡單，無需維修指引即可拆解維修)
2級：簡單(結構零件簡單，依照維修指引即可拆解維修)
3級：中等(結構零件較多，線路較複雜，部分結構拆解會有些挑戰)
4級：略難(結構零件較多，電子線路或拆修組裝複雜，會有特定的處理方法或需注意較多細節)
5級：最難(通常售價較高，結構零件較多，電子線路或拆修組裝複雜，部分結構處理會有挑戰性，需注意的細節較多，可能需要校正)
常見故障問題：
1.發生ERROR故障情況
2.AF自動對焦呈現迷焦拉風箱狀態(來回移動無法合焦)
3.鏡片發黴
本篇內容主要解決問題1與問題3，問題2將另篇說明。
維修說明：
1.若是第一次拆修的鏡頭，不要忘記拍照或錄影記錄過程，處理過程中若弄不清楚順序或組裝點位時，可以回顧檢視，避免無法組回的情況，這個步驟很重要。
2.所有的拆修過程均有風險，請自行承擔維修風險，若無法承擔，請尋求專業人士協助。
3.這顆Canon EF-S 17-85mm f4-5.6 IS USM使用的是環型超音波對焦馬達，在Canon EF-S系列鏡頭定位上屬於中階鏡頭，鏡頭設計的結構與非常多顆Canon單眼電子式鏡頭類似(與Nikon使用環型超音波對焦馬達的電子式鏡頭也有類似，如Nikon AF-S 18-70mm F3.5-4.5G IF ED)。
4.簡單說，只要熟悉這顆鏡頭拆解組裝，就差不多能夠處理多顆Canon中高階的電子式鏡頭了(除了長焦鏡與定焦鏡不同之外)，例如下列這些鏡頭在拆修結構設計上都很類似：EF 24-105mm F4 USM L、EF 24-85mm F3.5-4.5 USM、EF 28-105mm F3.5-4.5 USM、EF-S 17-55mm F2.8 USM、EF-S 15-85mm F4-5.6 USM...等。因此，如果要學習維修Canon單眼電子式鏡頭，可以把這顆當成是進階練手的學習對象。
拆解過程：

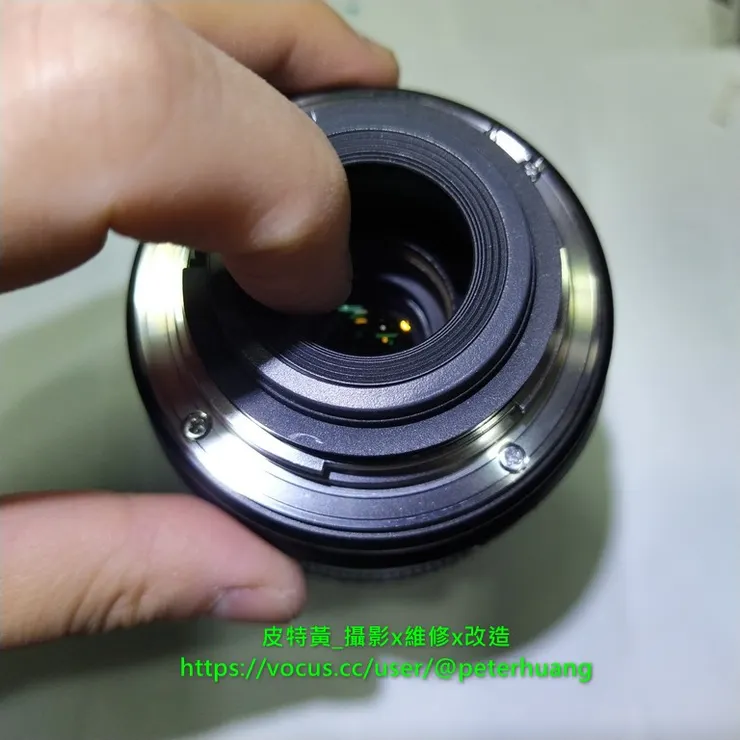

1.先拆除EF-S鏡尾的塑料擋環(中間灰色的結構物)，拆除方法鏡頭往前推至85mm端(後鏡片會向前移動)，然後右手食指與拇指按壓鏡尾的金屬接環，其餘手指與手掌握住鏡頭，左手食指伸入中間的EF-S鏡尾的塑料擋環，用力向上即可拉出。重點是EF-S鏡尾的塑料擋環與金屬接環要反方向施力，用左手或右手拉出都可，看個人習慣，下面第2張圖是用左手拉出的示範照(因為右手拿相機，不然正常右手應該按壓鏡尾的金屬接環)。

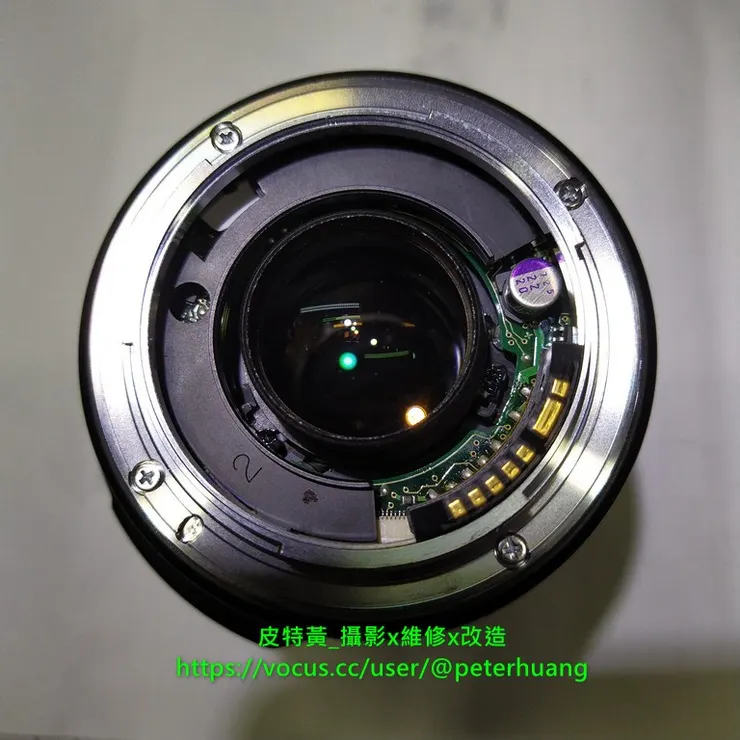

2.拉出塑料擋環後，拆下鏡尾金屬接環上的4顆螺絲及固定電子接點的2顆小螺絲，總共6顆。注意！不可先拆這6顆螺絲後才拉出EF-S鏡尾的塑料擋環(前一步驟)，不熟悉的新手可能會誤傷IC主板上的電子接點。另外，這個前2步的拆解流程，適用於拆解大部分的Canon EF/EF-S鏡頭。
