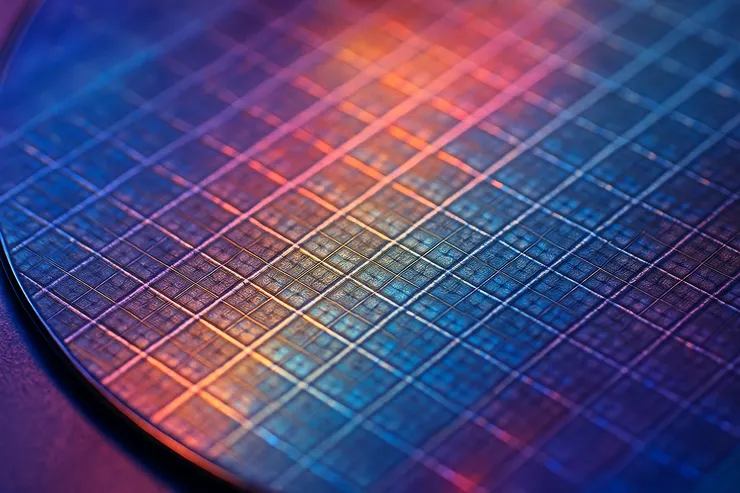

一張矽晶圓，藏著數十億顆開關——這是半導體的起點。
「半導體」這三個字，應該是大家這幾年最常聽到、但又說不上來是什麼的名詞。開電視看到它，手機新聞報它，股票市場追著它，國際政治甚至因為它變得緊張。
但如果有人問你：「半導體到底是什麼？」你可能會想一下，然後說出類似：「就是做晶片的東西吧？」、「很重要啦，但我真的不太懂欸」。我們確實每天都在使用半導體，但它不會發光、不會動，也不像手機螢幕或喇叭那樣顯眼。它就像是文明的隱形引擎，藏在每一個看不見的角落，默默讓這個世界轉動。但如果要用一句話來回答這個問題，其實很簡單：半導體，就是能夠控制「開」與「關」的材料。
在半導體出現前，我們用什麼當「開關」？

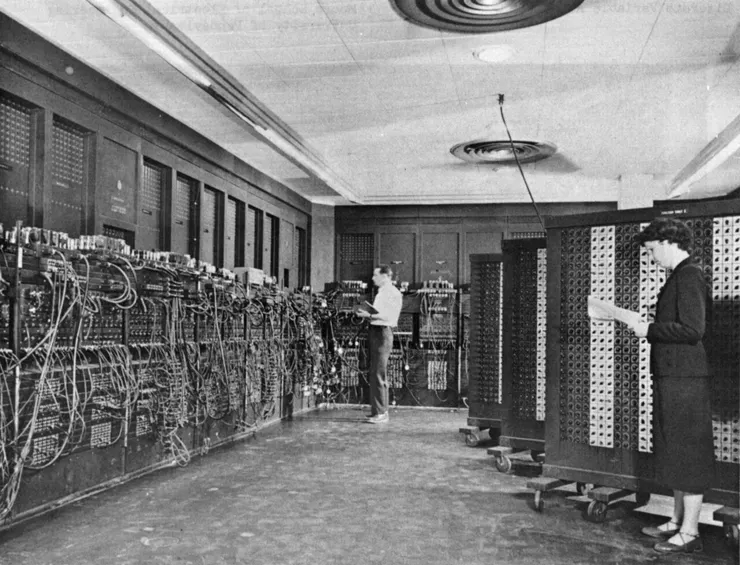

ENIAC 是世界上第一台全電子式電腦，使用了超過 17,000 顆真空管，體積龐大、耗電又容易故障，象徵了電晶體誕生前的科技極限。
在電學世界裡，「開關」意味著可以控制電流要不要通過。就像我們每天開燈、按電梯、滑手機，其實都是在控制某個開關的狀態。
在 1940 年代以前，電子設備的「開關」大多仰賴一種叫做真空管（Vacuum Tube）的裝置。真空管有點像玻璃泡泡內裝著金屬線圈，能夠控制電子流動，實現開關與放大的功能。這是早期電視、收音機、雷達、甚至第一台電腦（ENIAC）的核心元件。
但它也有三個致命缺點：
- 體積大：一台 ENIAC 電腦用了 1.7 萬顆真空管，整個機器重達 30 噸。
- 耗電高、發熱多：真空管需要高電壓才能工作，會產生大量熱能，容易過熱壞掉。
- 壽命短、不穩定：使用時間久了會燒壞，維修成本高，穩定性差。
所以那時科學家就一直在找有沒有一種體積更小、更省電、能量轉換更有效的開關材料。金屬會導電，塑膠不導電。但有一種材料，恰好介於兩者之間：半導體（Semiconductor）。最常見的半導體是矽（Silicon），它在純淨狀態下導電性很弱，但透過摻雜（doping）少量原子，可以讓它的導電能力產生可控變化。這種控制力，就是打造「開與關」的關鍵能力。它讓我們可以製造出一種名叫電晶體（Transistor）的元件，也就是現代電子產品中最重要的「奈米級開關」。
1947 年，貝爾實驗室用一塊半導體材料鍺（Germanium），做出第一顆能控制電子流動的電晶體。這顆小裝置不再需要抽真空、不會過熱、不容易損壞，卻能完成和真空管一樣的工作—甚至更好。幾年後，他們又改用更穩定、便宜的矽（Silicon），開啟了現代半導體產業的時代。
1948年，《紐約時報》和《時代》報導
1947 年，貝爾實驗室的三位科學家成功製造出第一顆電晶體，使用鍺為半導體材料。這顆小裝置讓整個電子時代正式起跑。
1948 年 6 月，《紐約時報》用一個低調卻不失份量的標題報導這項發明：
“This tiny device may lead to pocket-sized radios and computers.”「這個微小的元件，也許會帶來口袋大小的收音機與電腦。」
當時沒人想到，這句話竟準確預言了70年後的智慧手機與筆電世界。
《時代雜誌》則更大膽地形容電晶體
“Like nerves in a human brain, these components may allow machines to think and respond.”「就像人腦的神經，這些元件可能讓機器思考與反應。」
多年後，《時代雜誌》回顧這場革命時說得更直白：「這三人以電晶體，開啟了通訊、運算與控制的未來之門。」這三人，正是後來獲得諾貝爾物理獎的 Bardeen、Brattain 與 Shockley。
這些開關多小？多密集？
現代處理器晶片內部由數百億個電晶體構成，每一個都只有幾奈米大小。這些開關構成了我們智慧世界的基礎。
現在的電晶體已經微縮到3奈米等級，一張頭髮大約可以橫放30萬個開關。現代的處理器裡，輕輕鬆鬆就塞進上百億個電晶體，這就像把一座小城市所有的燈光、電路與開關，全都濃縮到比指甲還小的空間中。
從本質來看，數位世界就是無數的「0」與「1」，也就是「開」與「關」的排列組合。
電晶體這種開關，不只改變了電子設備的體積與效能，更重新定義了「思考」的方式。因為它能實現：
- 儲存（記憶體）
- 判斷與執行（邏輯閘、處理器）
- 感知（感測元件）
- 傳遞訊號（通訊晶片）
這些加總起來，就是智慧型裝置、AI、自駕車、5G、甚至太空任務的技術基礎。
