各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 iPhone 7Plus ，故障原因，是無法開機，如果您已經先看過影片，那應該知道發生什麼事了，如果還沒看，可以先看一下影片
以下是維修文案，拆裝就不在拍了，這是第一次進來維修時的情況，首先無法開機，觸發電流約 180mA 左右，已確認為旁路短路，同時旁路電容的兩端引腳都已經燒到完全消失，先將 USB 控制器取下

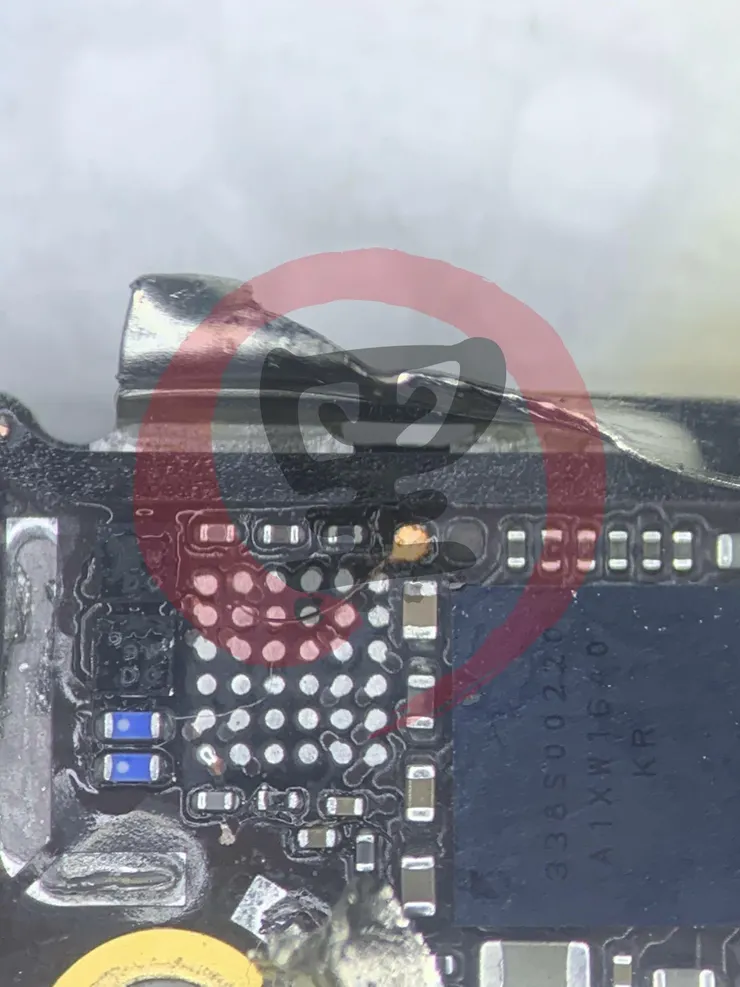

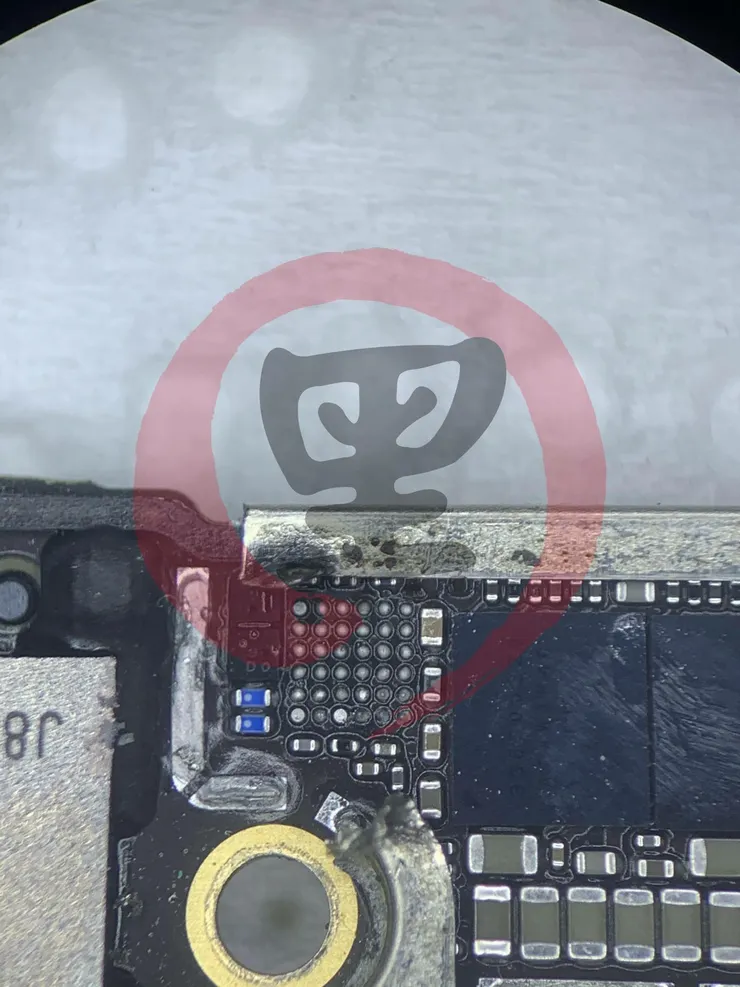

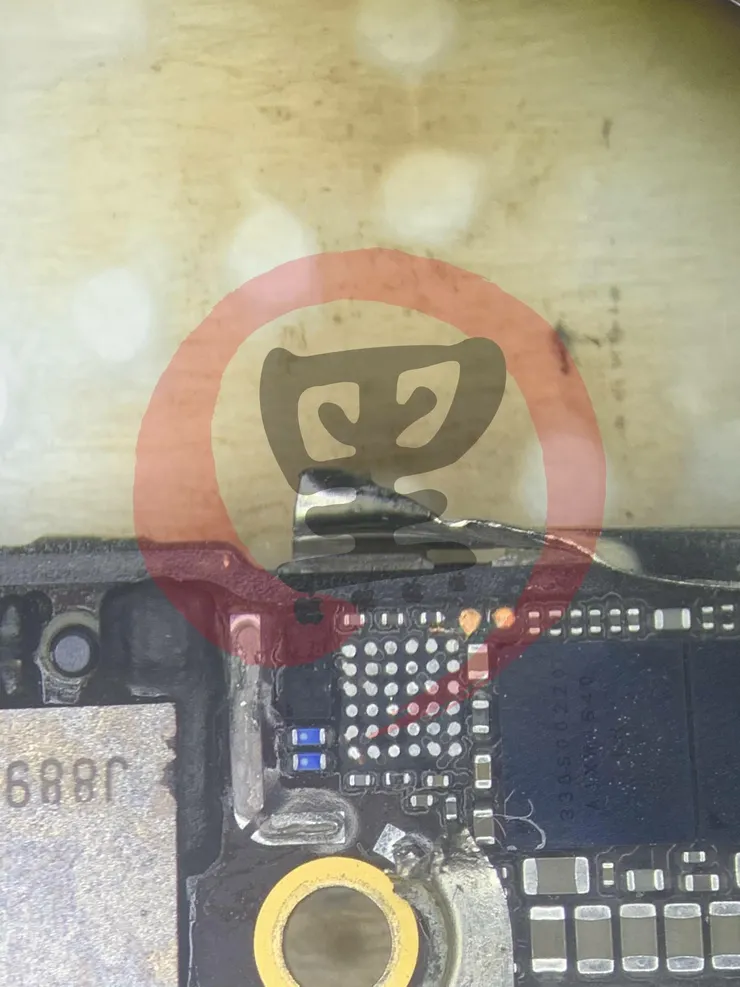

因為接線處在外圍，只好先將鐵殼破壞掉，接者就要將外圍的旁路電容的兩端引腳補上

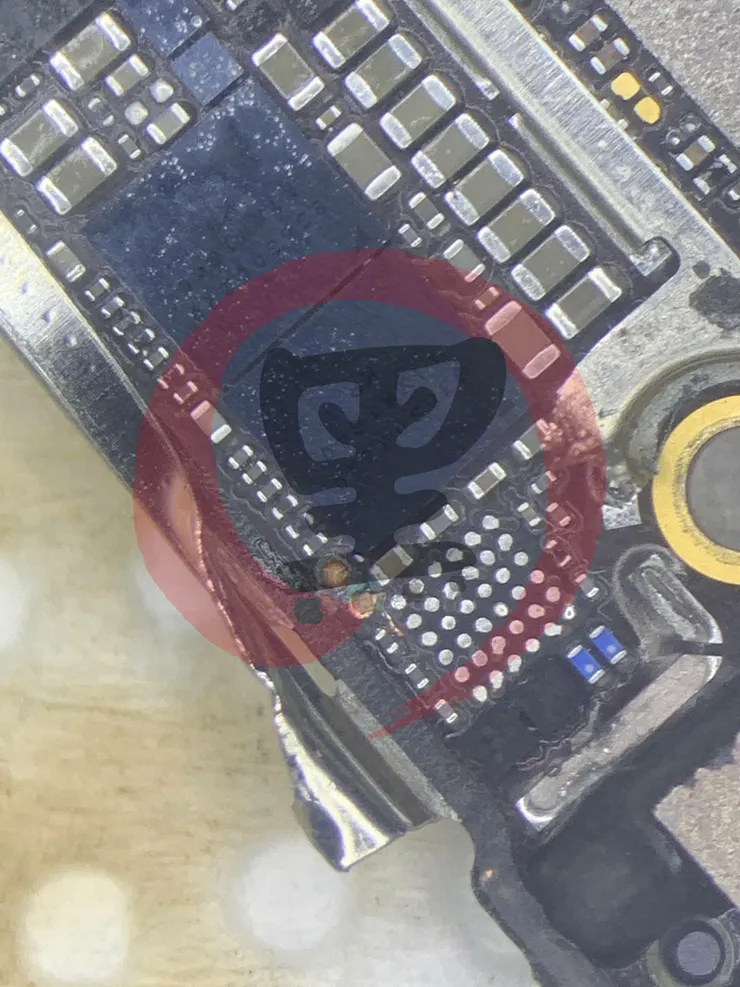

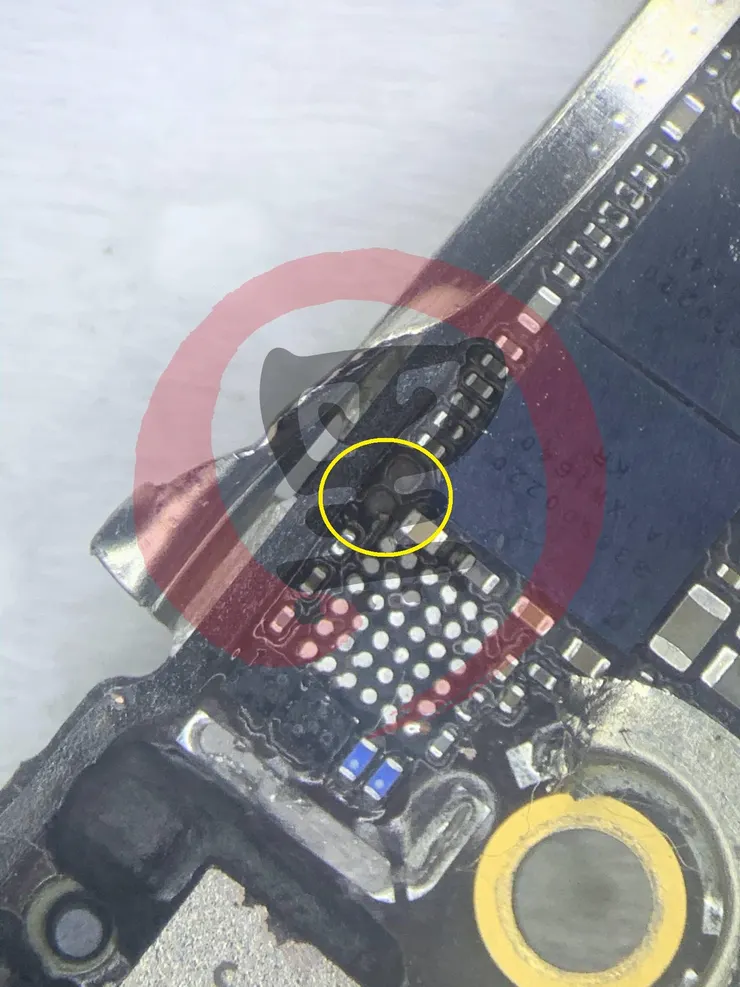

黃圈內的部份，就是燒到連焊點都消失了（原本燒焦痕跡已被我清洗掉）

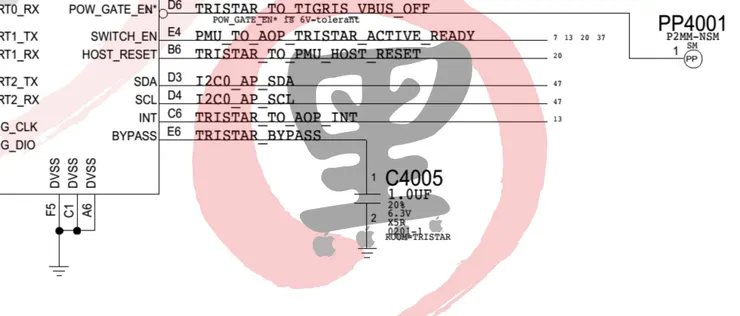

一定會有人問說，我看一些影片說短路就拆掉就好了，這種說法其實不正確，而且還會有安全上的疑慮，就算用最小風險值來計算，這顆元件也是必需補上，因為在這個電路設計上，這顆 1.0UF 的電容，有很重要很重要的工作，如果你不裝它，如果又發生充電短路，那我很有自信的跟你說，你死定了！

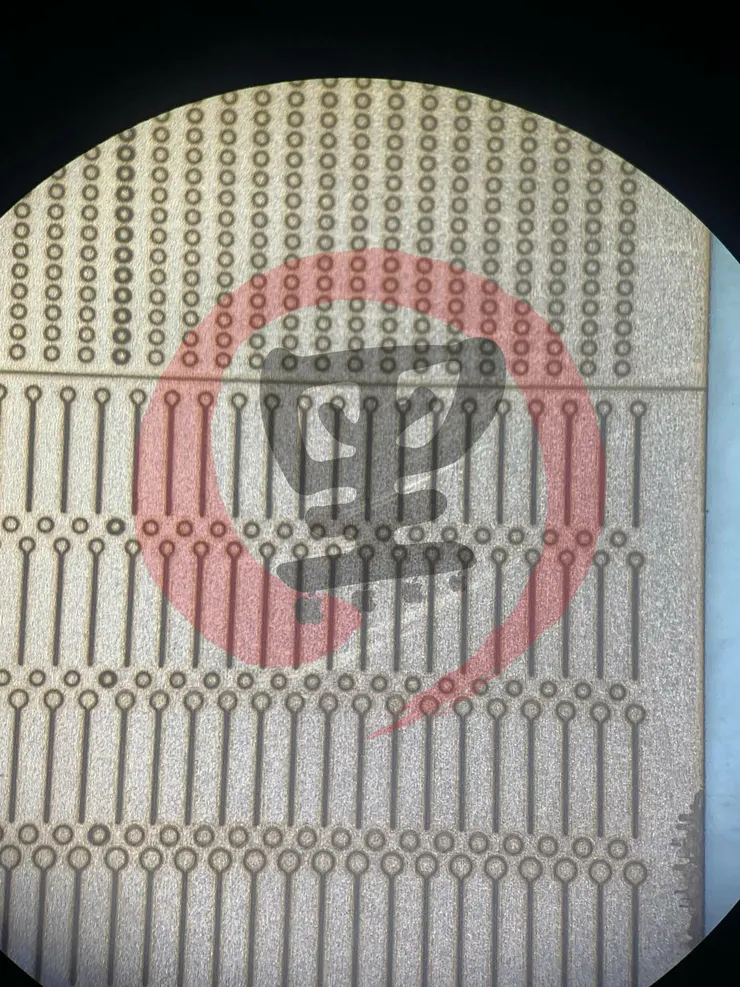

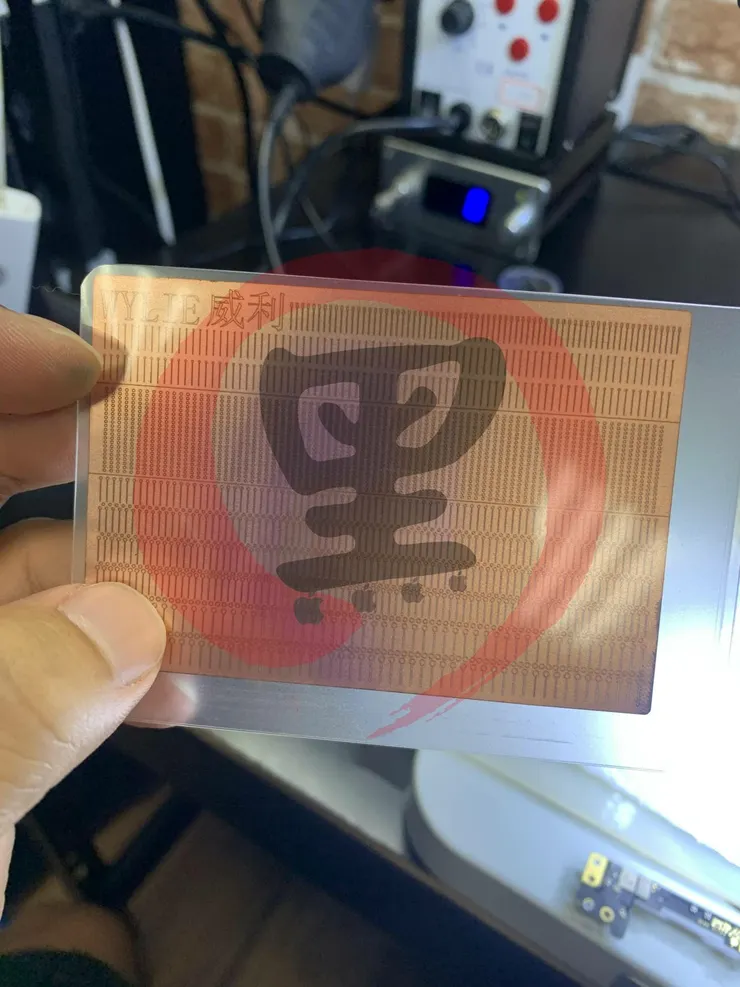

傳統工藝的飛線，以這種結構來說，可以使用 0.02mm 的導通線，不過現在有出一些新產品，這我也是第一次用
以結構來說，這種設計確實比較穩定，在我實際使用過一次，優缺點都還是有的，我相信過一陣子就會有改良版出來了

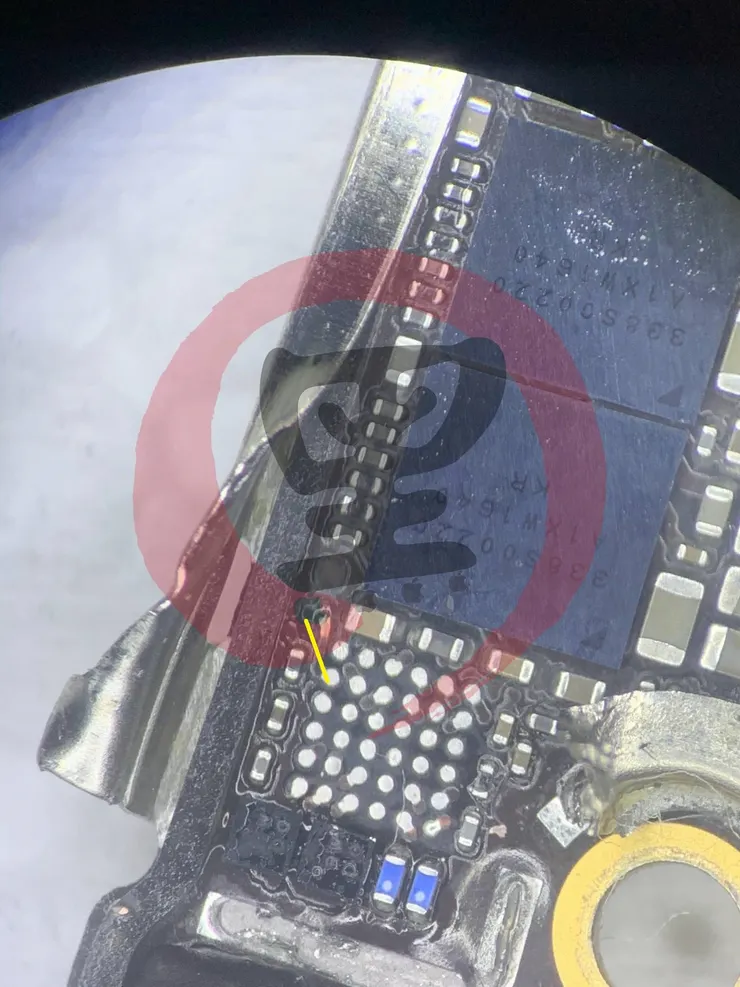

接者我要做的就是將黃線的地方連接起來，同時在鑽一個地線出來，所以我先用刀片刮出露銅線路的位置
接者使時先將絕緣灌到表層，接者將導片貼上

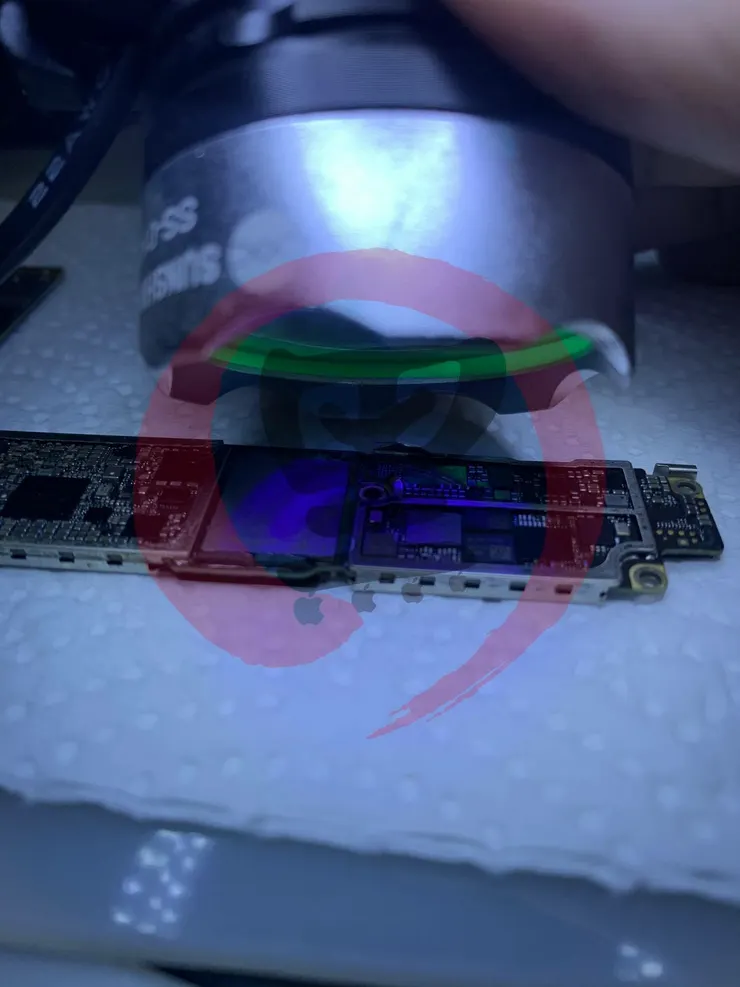

使用紫光燈照射，傳統工藝在飛線上，使用紫光燈大約 10-15 秒，不過導片因為不透光的關係，所以使用紫光燈照射花了我很久的時間，也是反覆測試了好幾次
最後因為底層一直不凝固，所以只好用全覆蓋的方式貼上，在將引腳接到 E6 上
接者在將導片上絕緣層刮除掉，同時將另一接接地處，往下鑽孔找到地線的位置
中心穿的補法，跟外圍線不大一樣，但一樣採用導片即可，實際操作方式，上課會教，這裡就不多說了
這樣就兩端線路都補好了
最後將 USB 控制器晶片與旁路電容全數裝上，並且測量數值是否正常，包含充電自舉
這樣就完成修復囉，你們看到的影片，是客戶隔日第二次燒毀，故障維修方式，原則上是一樣的，只是沒有在重新補線而以，自己動手，豐衣足食！
