⚡ 五股訓練場：114 年度第 4 期〈水電班甄試試題〉40 題全攻略 ⚡

⚔️ Boss 1：💀 禁忌的甲電 Boss 區

【40】與電流無關的保護電驛（答案 ③ 27） [💀 甲電]

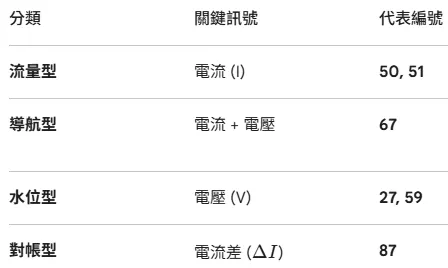

• 解析： 這張邪惡的表格可以幫助大家記憶😈
• 記法： 0050 + 0051 元大 ETF 金流，9527 5927壓力大，67 導航 + 87 對帳。

【34、38】22.8kV 避雷器額定電壓？（答案 ③ 18 kV） [💀 甲電]

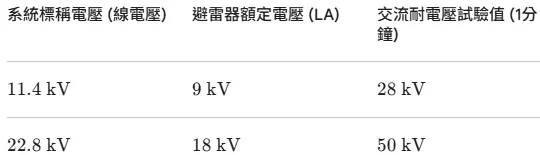

• 解析： 把這幾個看似無關的數字放在一起看，你會發現一個很有趣的邏輯：避雷器是用來「保護」的（電壓較低），而耐壓試驗是用來「挑戰」的（電壓很高）。
• 記法：標稱電壓 22.8 是 11.4 的 2 倍，額定電壓也是 2 倍，耐壓則差不多是標稱電壓的 2 倍加一點餘裕。

🌩 前方進入高壓區域，解鎖後續 30+ 題逆向工程解析。

為了讓準備水電職訓的鄉親們能無痛進入狀況，本期 114-4 試卷作為《獵人試驗》首部曲，【全篇 40 題解析完全免費解鎖】！ 如果你覺得這套「降維打擊」筆記有幫助，歡迎花 20 秒（支援 LinePay / PayPal / 信用卡）訂閱本專欄。解鎖後續更硬核的「國營大亂鬥」與「瓦斯求生題庫」，略過無效試錯，我們一起完成這場獵人試驗！

print("> 核心模組下載中 [████████████████████] 100%")

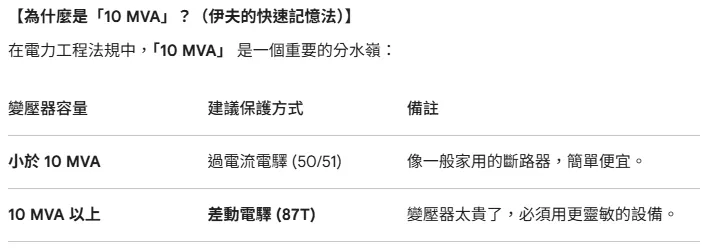

【4、36、39】差動電驛的原理與變壓器容量門檻（答案 → 10 MVA） [💀 甲電]

• 解析： 什麼是差動保護 (Differential Protection)？你可以把變壓器想像成一個大水箱，水從左邊進（一次側）、右邊出（二次側）。正常狀態進去多少電流，出來就應該是多少（扣除固定變壓比），但故障狀態（內部短路），萬一變壓器內部「漏電」了，進出的電流比例就會不平衡。差動電驛 (代號 87) 的工作就是不斷「相減」。只要 （進出的電流差）> 設定值，它就會瞬間跳脫，避免昂貴的變壓器燒毀甚至爆炸。考題只要問到「大型變壓器」或「161 kV 用戶」的 差動保護門檻，不用懷疑，數字就是 10。在電力系統中，這就是安全與成本的「黃金交叉點」。
• 記法：87 其實不北七，差動電驛反差萌。

【1】判定變壓器鐵心或線圈異常（答案 ④ 激磁電流試驗） [💀 甲電]

• 解析： 變壓器內部有短路或絕緣劣化時，磁阻會改變。測量無載時的「激磁電流」，就能像照 X 光一樣看出內部異常。

【6】交流發電機旋轉磁場式優點（答案 ④ 絕緣容易） [💀 甲電]

• 解析： 旋轉磁場式的構造是把「電樞」固定在外殼（定子），讓「磁場」在中間旋轉（轉子）。發電機輸出的通常是高電壓、大電流。因為電樞是靜止的，我們可以很輕易地使用大量的絕緣材料、更穩固的接線座來包裹這些高壓線圈，不必擔心旋轉時的離心力把絕緣層甩壞。旋轉的部分（磁場）只需要通入小電流的直流電（激磁電流），電壓很低。我們只需要兩個簡單的滑環（Slip Rings）就能搞定，故障率極低。

【35】非凸極式同步發電機最大功率轉矩角（答案 ④ 90°） [💀 甲電]

• 解析： 輸出功率公式中有個變數是 sin δ（δ為轉矩角）。數學上 sin 函數的最大值是 1，此時角度必須是 90°。

【37】發電機換向磁極極性次序（答案 ④ NsSn） [💀 甲電]

• 解析： 為了消除碳刷火花，換向磁極的極性必須跟轉子「即將遇到」的下一個主磁極相反。
• 記法：直接聯想汽車品牌 Nissan（NsSn）。

【31】高週波感應電爐頻率（答案 ④ 10 仟赫） [💀 甲電]

• 解析：在電工法規與工業感應加熱的定義中，通常會根據頻率將感應電爐分類。雖然不同標準有微小差異，但在台灣的技術士檢定（尤其是甲電相關術科與學科預備題）中，標準答案通常如下：
• • 工頻（低週波）： 直接使用電力系統的 60 Hz。
  • 中週波： 約在 150 Hz 到 10 kHz 之間。
  • 高週波（High Frequency）： 指的是頻率超過 10 kHz (10,000 Hz) 的感應加熱設備。

⚔️ Boss 2：⚡ 精英怪區（一）：數位大腦與機電邏輯

【16】二進位 1011 轉十進位（答案為 11，選 ④ 以上皆非） [⚡ 乙電 / 丙電]

• 解析：1 x 2³ + 0 x 2² + 1 x 2¹ + 1 x 2⁰ = 11。
• • 拿我們熟悉的「十進位」來比喻
  當我們寫下 1011 (十進位) 時，我們其實是在說：
  • • 我有 1 個「千」 (10³)
    • 我有 0 個「百」 (10²)
    • 我有 1 個「十」 (10¹)
    • 我有 1 個「個」 (10⁰)
  這就是為什麼它的值是 1000 + 0 + 10 + 1
  • 二進位的邏輯一模一樣
  差別只在於「底數」從 10 變成了 2。因為電腦的硬體世界只有「開」跟「關」（也就是 1 與 0），所以每一位的「權重」都是以 2 的次方跳跳：
  • • 第 1 位（最右邊）：權重是 2⁰ = 1
    • 第 2 位：權重是 2¹ = 2
    • 第 3 位：權重是 2² = 4
    • 第 4 位：權重是 2³ = 8

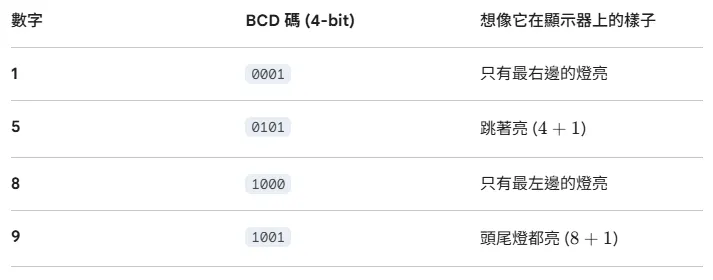

【17】BCD碼 00100101 轉十進位（答案 ① 25） [⚡ 乙電 / 丙電]

• 解析：BCD 碼是「給人類看的二進位」，強制「每 4 碼切一刀」。前半段 0010 是 2，後半段 0101 是 5，組合起來就是 25。
• 記法：BCD 碼的全名通常叫 8421 碼（不是巴斯克林XD），這四個數字就是它的靈魂，84 同時是 21 的 4 倍：
• • 看到 1 就加那個數字，看到 0 就跳過。
  • 例如 0101：不加 8，加 4，不加 2，加 1。4 + 1 = 5。

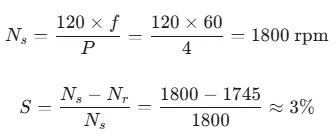

【9】求轉差率（答案 ④ 3%） [⚡ 乙電 / 丙電]

• 解析： 馬達旋轉是磁場在前面跑（同步轉速 Ns），轉子在後面追（實際轉速 Nr）。落後比例就是轉差率。公式：Ns = 120 × 頻率 / 極數。

• 口訣：同 - 實 / 同

【7】堵轉試驗的轉差 S（答案 ② 1） [⚡ 乙電 / 丙電]

• 解析： 「堵轉」就是通電但不讓馬達轉，實際轉速為 0。代入上面轉差率公式（同 - 實 / 同），分子分母一樣，結果必定是 1（落後 100%）。

【10】1/4 負載時銅損（答案 ④ 以上皆非） [⚡ 乙電 / 丙電]

• 解析： 電損公式 P = I²R，變壓器的銅損（發熱消耗）與電流（負載）大小的「平方」成正比。

【8】低壓電動機分路導線安培容量（答案 ② 1.25倍） [⚡ 乙電 / 丙電]

• 解析： 馬達啟動瞬間需要克服靜摩擦力，啟動電流極大。導線必須預留 25% 的寬容度（乘以 1.25）才不會燒毀。

【32】電熱器壓降限制（答案 ③ 3%） [⚡ 乙電 / 丙電]

• 解析： 電熱器對電壓非常敏感，壓降太多會導致發熱效率大減，因此嚴格限制在 3%（會散發熱量 ➜ 3）。

【28】特別低壓一次側電壓（答案 ④ 250V 以下） [⚡ 乙電 / 丙電]

• 解析： 根據《用戶用電設備裝置規則》，特別低壓的隔離變壓器一次側額定電壓應在 250V 以下，二次側電壓則為 30V 以下 。

⚔️ Boss 3：⚡ 精英怪區（二）：實體防禦與法規物理

【5】超過 600V（高壓）電容器斷電後作業等待時間？（答案 ④ 5 分鐘） [⚡ 乙電 / 丙電]

• 解析： 電容器就是個大電池，電壓越高，放電越慢。看到 「高壓」（超過 600V） ➜ 等 5 分鐘。

【19】特別低壓設施，導線線徑不得低於多少？（答案 ② 0.8 mm） [⚡ 乙電 / 丙電]

• 解析：為了防止線太細被拉斷或老鼠咬斷，法規有「樓地板下限」。「特別低壓」（像門鈴、弱電） ➜ 電流極小，下限是 0.8 mm。

【13】超過 1 公尺之金屬管，導線直徑多少以上應使用絞線？（答案 ④ 3.2 mm） [⚡ 乙電 / 丙電]

• 解析：實心單芯線太硬，穿過長管或彎管容易刮破皮漏電，粗到 3.2mm 就必須改用柔軟好拉的絞線。金屬管的門檻是 3.2 mm，常用的 「PVC 塑膠管」 門檻也是 3.2 mm；不管是金屬還是塑膠，通通要乖乖換絞線。
• 口訣：絞線欺善（3）怕惡（2）！

【3】高壓架空接戶最小線徑（答案 ② 22） [⚡ 乙電 / 丙電]

• 記法：高壓電線高高在上，停了兩隻小鳥（22）。

【14】11.4kV 跨越道路離地高度（答案 ④ 5.6 公尺） [⚡ 乙電 / 丙電]

• 解析： 為了避開大型貨櫃車或吊車，必須高於一般橋樑限高（4.6m），加上安全餘裕定在 5.6m。

【30】支線礙子離地高度（答案 ④ 2.5 公尺） [⚡ 乙電 / 丙電]

• 解析： 防止漏電電到地面的行人，高度必須高過人類伸手可及的極限（2.5m）。

【18、33】低壓變頻器外殼接地與PT/CT 二次側接地？（答案 → 實為第三種） [⚡ 乙電 / 丙電]

• 解析：法規明訂，「低壓」設備的金屬外殼與儀表二次側防護接地，標準配置就是 「第三種接地」。
• 例外狀況： 只有當變壓器容量大到像【20】那樣的 600kVA，或是高壓避雷器時，才會用到「特種」或「第一種」。

【20】600kVA 特種接地線徑（答案 ④ 38 平方） [⚡ 乙電 / 丙電]

• 解析： 設備容量超級大，漏電電流也超大，必須用選項裡最粗的線（38平方公厘）來當救命線。變壓器容量 500 千伏安以下應使用 22 平方公厘以上絕緣線；變壓器容量超過 500 千伏安應使用 38 平方公厘以上絕緣線。

【15】七股絞線分歧連接紮線圈數（答案 ③ 6 圈） [⚡ 乙電 / 丙電]

• 解析： 為確保拉力不斷，7 股線剝開，1 股當軸心，剩下 6 股緊緊纏繞。

⚔️ Boss 4：🚰 流體工藝：丙水生存實作

【22】給水配管室外坡度？（答案 ① 不需考慮） [🚰 丙水]

• 解析： 室外給水管線動力來源為泵浦加壓或水塔高程，只要管內有壓力（壓力流），水就會流動，管子就算平著放或稍微往上爬都沒問題；反之排水管（重力流）純靠地心引力自然流下，沒坡度就會積水、倒灌。

【27】PVC 管插接標準長度？（答案 ③ 1.5 倍） [🚰 丙水]

• 解析： 塑膠管上膠接合，業界黃金比例是一律 1.5 倍外徑，確保膠水附著力最強，插太淺會爆管。

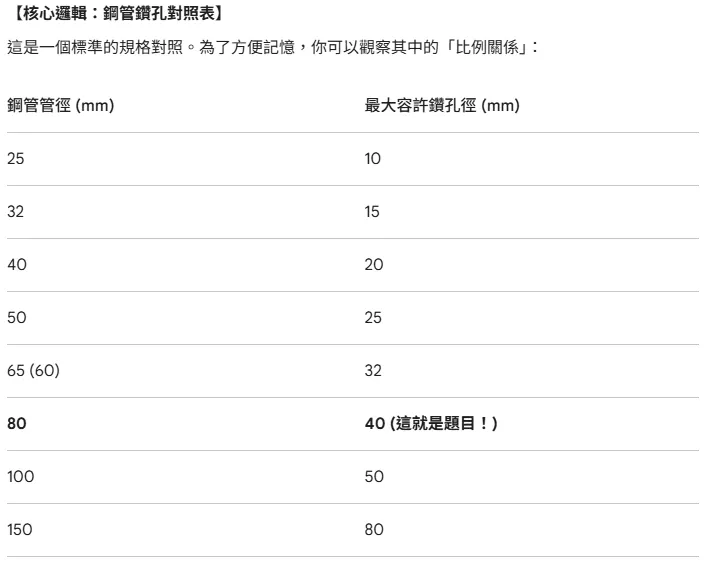

【25】80mm 鋼管鞍座最大容許鑽孔徑（答案 ③ 40） [🚰 丙水]

• 解析： 發現了嗎？從 40mm 的管徑開始，最大鑽孔徑大約就是「管徑的一半」（40→20, 50→25, 80→40, 100→50）。為什麼要限縮？ 如果孔鑽太大（例如 80mm 管徑鑽 60mm 的孔），鋼管的結構會嚴重受損，鎖上鞍座後容易漏水或產生應力裂縫。

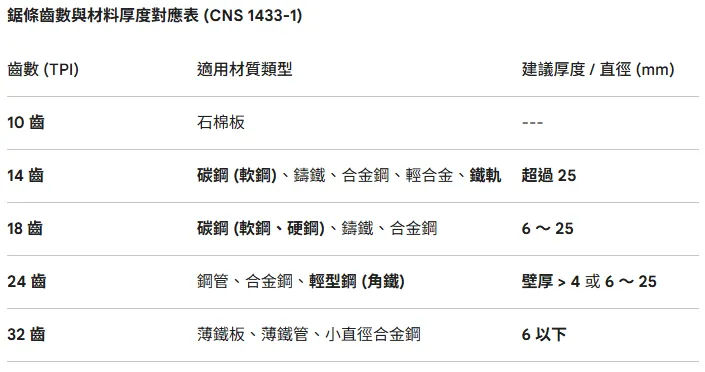

【26】鋸 10mm 軟鋼之鋸條齒數（答案 ③ 18） [🚰 丙水]

• 解析： 鋸切金屬必須確保至少有 2-3 齒同時咬合，以避免崩齒。針對 10mm 厚度的材料，選擇 18 齒（中齒）能在『咬合穩定度』與『排屑效率』之間取得完美平衡。

【23】Su 13 壓接管厚度（答案 ① 0.8 mm） [🚰 丙水]

• 解析： Su 是日規不鏽鋼管。不鏽鋼硬度極高，所以管壁設計得非常薄，最薄的就是Su 13 壓接管，其管厚為 0.8mm。

【21】機械接頭螺栓字型（答案 ② T 型） [🚰 丙水]

• 解析： 從側面看，橫桿配上直直的螺栓身體，就是一個標準的 T 字。

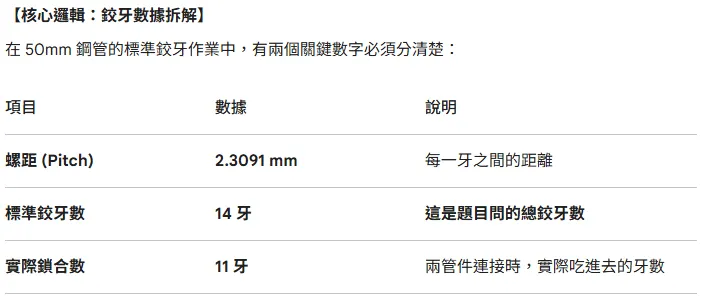

【24】50 公厘鋼管鉸紋數（答案 ③ 14 牙） [🚰 丙水]

• 解析： 根據標準規範，為了確保接頭的強度與氣密性，雖然最後只會鎖進去 11 牙，但施工時必須鉸出 14 牙 的長度作為預留。螺距 2.3091 mm 其實對應的就是英制規格的 11 TPI（每吋 11 牙）。

⚔️ Boss 5：👾 雜魚與系統 Bug 區

【29】暫停用電最長年限（答案 ② 二年） [⚡ 乙電 / 丙電]

• 記法：暫停兩個字 ➜ 兩年。

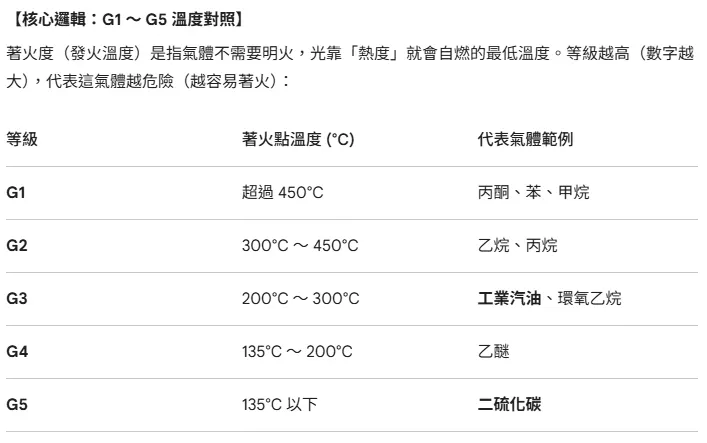

【2】爆發性氣體著火度分級（答案 ④ 5 級） [👾 其他]

【11】裝置規則最新修正日期（答案 ② 114年5月9日） [👾 其他]

• 口訣：規則改來改去真是無救（59）。

【12】裝置規則總條文數（答案 ② 1014） [👾 其他]

• 口訣：法規多到依林一世（1014）都背不完。
