很多人第一次看到立面圖時，常覺得像在看一堆沒有規則的線條，甚至懷疑自己缺乏理解能力。其實，大部分的人不是「看不懂圖」，而是缺少將空間轉換成圖面的經驗。
立面圖，本質上是一種「空間的翻譯」。設計師會把空間中的高度、比例、材質與位置關係，轉換成線條、符號與尺度；但初學者因缺乏立體空間連結，容易把立面圖誤看成平面的圖案。
由此得知，閱讀立面圖最重要的，不是急著看尺寸，而是先理解：「這些線條，究竟代表什麼空間？」多數人看不懂立面圖，通常來自以下幾個原因。
1. 不知道觀看方向
立面圖是固定視角下所看到的牆面。若沒有先確認觀看方向，圖面就容易變成抽象線條。因此閱讀時，必須先理解現在看到的是哪一面牆。當方向建立後，圖面才會開始有空間感。
2. 缺乏空間位置概念
立面圖只呈現單一牆面的資訊，但初學者常把它誤認為整個空間，因此容易產生方向混亂。較好的方式，是先回到平面圖確認牆面位置，再理解立面圖只是空間中的其中一個面。當平面、立面與動線彼此連結後，空間關係就會逐漸清楚。
3. 難以理解高低關係
立面圖雖然能表現高度，但因缺少立體參照，很多人無法判斷櫃體高度與檯面位置。這時可透過生活經驗輔助理解，例如：檯面約在腰部高度、門片高於頭部。當抽象數字開始與身體感受連結，高度就會變得容易理解。
4. 深度與厚度的判斷困難
立面圖屬於正面視角，因此深度資訊容易被壓縮。初學者常看不出哪些櫃體較深、哪些牆面有內縮。若能搭配3D圖對照，就能逐漸建立前後距離與厚薄變化的概念。
5. 缺乏尺度感
很多人雖然看得到尺寸，但腦中無法真正想像大小。因此建立尺度感的方法，不是死背數字，而是反覆將尺寸與真實空間經驗做連結。
閱讀立面圖時，不需要一開始就要看懂所有細節。真正重要的，是先建立空間基本架構，再慢慢理解線條之間的關係，以及各部位的比例與位置。當能理解「線條代表的是空間，而不是圖案」時，就會開始具備閱讀立面圖的能力，逐漸建立對空間的判斷與想像能力。以下以「餐邊櫃立面圖」為例，逐一說明立面圖的閱讀方式。

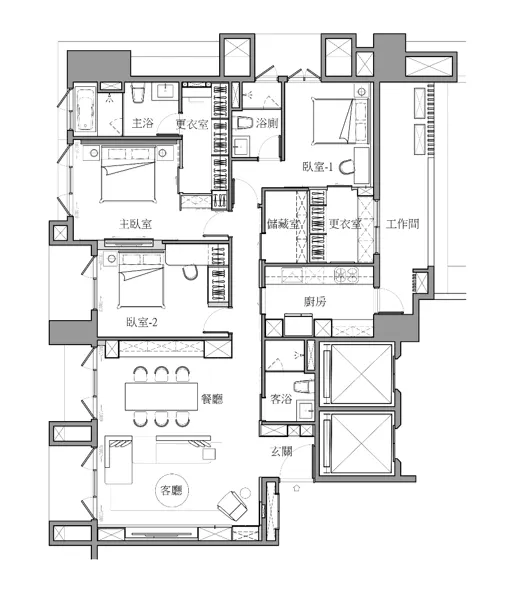

步驟-01: 先閱讀平面配置圖
先了解整體空間配置與家具位置，理解各空間之間的關係，避免只看局部而失去方向感與整體空間概念。

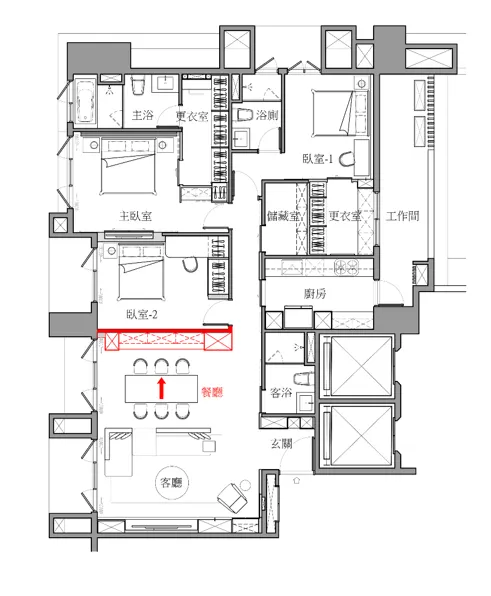

步驟-02: 確認餐邊櫃所在位置
從平面圖中找出餐邊櫃位置，確認目前觀看的是哪一面牆。

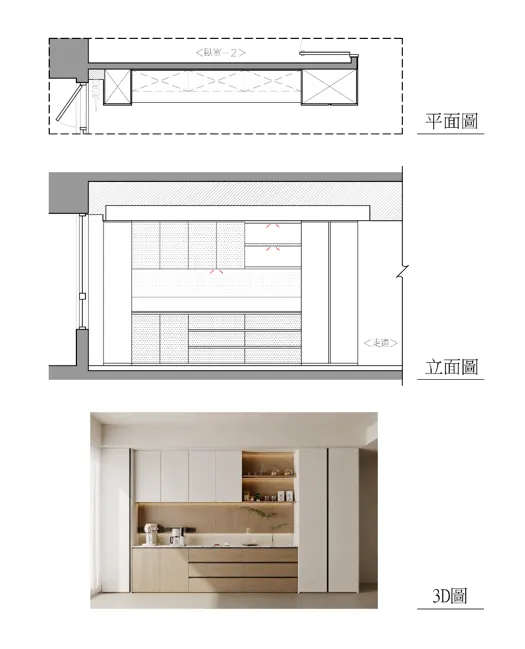

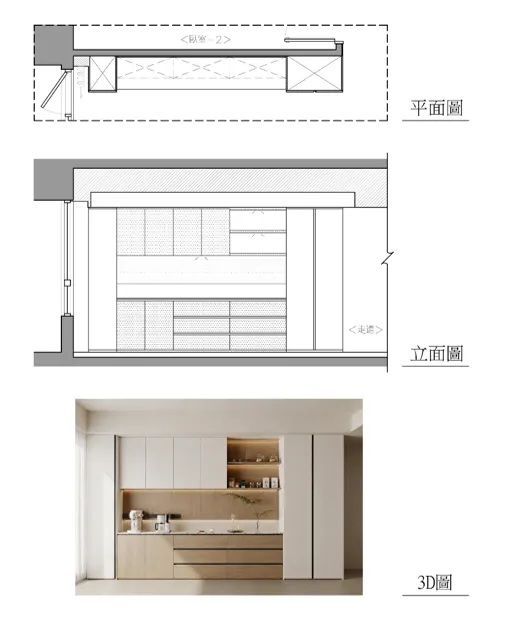

步驟-03: 對照立面圖與3D圖
將立面線稿與3D彩現圖互相比較，理解線條對應的空間形體。

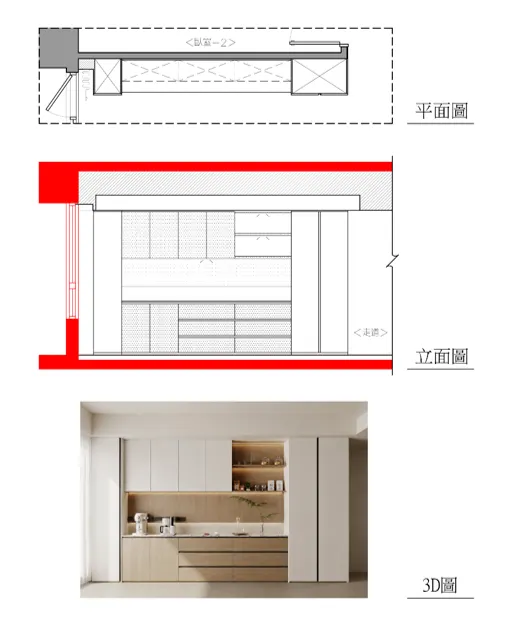

步驟-04: 先閱讀空間框架
優先辨識地板、牆面與天花板位置，先掌握空間結構。

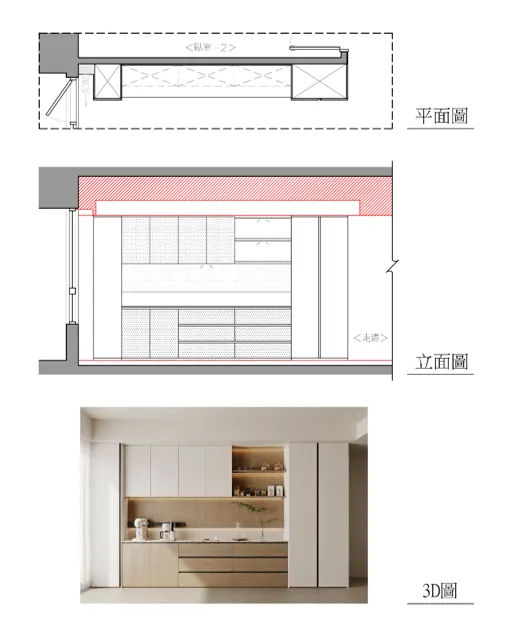

步驟-05: 確認完成面高度
理解地板完成面與天花板完成面的範圍，建立空間高度比例。
步驟-06: 辨識高櫃位置
高櫃通常延伸至天花板，深度較深，屬於主要收納區。
步驟-07: 理解矮櫃尺度
矮櫃高度通常落在腰部附近，包含檯面、抽屜與下方收納。

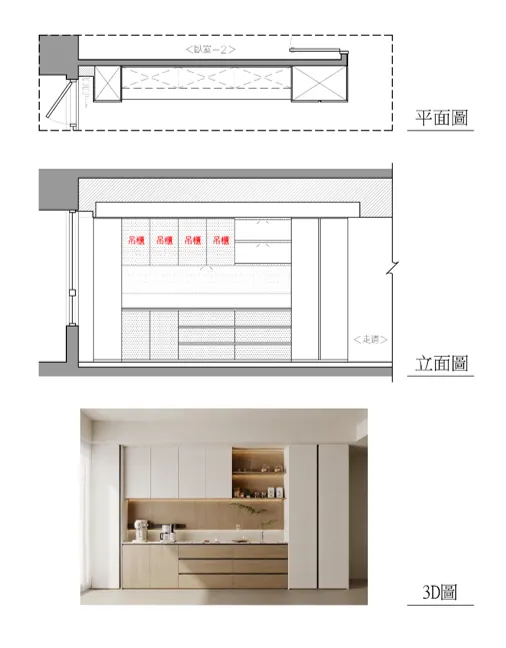

步驟-08: 確認吊櫃與操作區
吊櫃位於矮櫃上方，中間通常保留操作區域，可理解留白與使用需求，同時觀察收納、操作與空間尺度之間的關係。

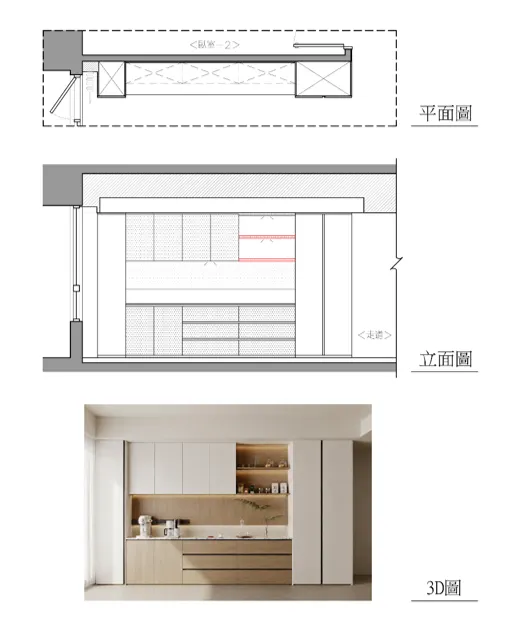

步驟-09: 辨識固定層板符號
固定層板通常以雙線表示，用來區分板材與結構位置。
步驟-10: 理解燈光符號
隱藏式間接燈，以「八字形斜線」表示，說明立面圖也包含燈光與氛圍規劃。
當開始理解這些步驟後，就會發現立面圖真正重要的，從來不是把圖畫得漂亮，而是透過線條，清楚表達空間的組成、比例與秩序。
閱讀立面圖，不是一次就能完全看懂，而是透過平面圖、立面圖與3D圖反覆對照，逐漸建立空間連結。剛開始時，可先專注於主要框架、高低關係與櫃體分割，不必急著理解所有尺寸與材料。
立面圖的學習，本質上不是「看圖能力」，而是「空間理解能力」的累積。當開始能從線條中看見空間，立面圖就不再只是施工圖，而會成為理解空間設計的重要語言。
