萬元以內! 打造自發自用太陽能供電系統! 斷電不再害怕! (應用篇)

想打造太陽能供電系統自用，但應該麼做才好呢? 答案很簡單! 是那就是照著本篇的介紹來進行!

自發自用的太陽能供電系統主要原理為:
太陽能板 (產生電流)→太陽能控制器→蓄電池→逆變器→家用電器

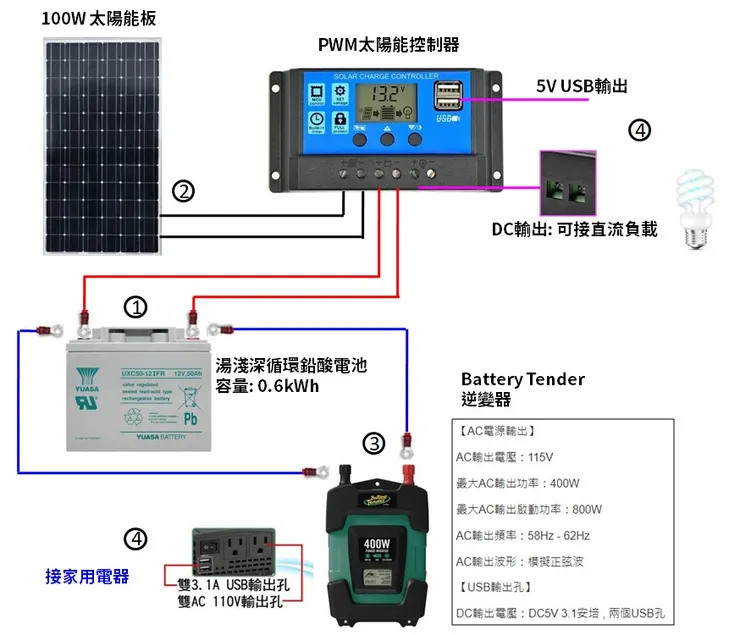

自發自用太陽能供電系統

安裝工序

2.將100W太陽能板與PWM太陽能控制器對接，正極接正極、負極接負極

3.將湯淺深循環鉛酸電與Battery Tender 逆變器對接，正極接正極、負極接負極

4.接上負載開始使用

依造以上順序簡單完成，即可得到一組自發自用的太陽能供電系統

注意: 以上電線及端子都需自行完成

可參考:

1. 太陽能板DIY! 單多芯線與壓接的選擇! (應用篇)
2. 太陽能板DIY! 線徑與電流的選用! (應用篇)
3. 電池的挑選! 鉛酸 VS. 磷酸鋰鐵! (應用篇)
4. 便宜又好用的PWM太陽能控制器! (應用篇)
5. 交流電的關鍵 "逆變器" !! (應用篇)
6. 太陽能板串聯? 並聯? 怎麼使用系統效益最佳? (應用篇)
7. 電池充不飽? 電充不進去? 太陽能板與電池電壓的搭配!! (應用篇)
8. DIY 系統的新寵兒「深循環鉛酸電池」，是如何撐住每天用電的？（應用篇）
9. 磷酸鋰鐵(LFP)電池的命脈「BMS」(應用篇)
10. 為何電池總是跳保護？從 BMS 行為解析逆變器與 MPPT 的配合風險（專業篇）

100W的太陽能板，以一天6小時的日照來計算，可以得到0.6kWh的發電量，因此選用0.6kWh的深循環鉛酸電池來當儲能的電池。當然在使用上因為能量的轉換與損耗，實際上只有8成電池的電能使用，即0.6kWh×0.8=0.48kWh的電能使用，但這只限於計算電池。如果太陽能板一直不斷發電，實際上能使用的總電量是超過0.48度電的，不過要注意逆變器的功率為400W，就是說在使用交流電時的總功率是不可超過400W。

0.48度電能怎麼用

讓10W的LED燈泡，連續使用2天、60W的風扇，連續使用8小時、25W的手機，可充15隻

如果對於使用以上的自發自用系統有心得的，也可以把逆電器的功率及電池的容量換成更大的來使用，當然太陽能板也可以，只是要確認好電壓、電流的上限不可超過PWM控制器的限制。

可參考:

1.功率 = 電壓 x 電流! 人人都知道的高功率太陽能板! (入門篇)

2.串聯×並聯! 太陽能板中的基礎應用! (入門篇)

3.直流電? 交流電? 太陽能板發的電! (進階篇)

4.自發自用 & 電廠投資!! 如何計算需要的發電量? (應用篇)

5.夏天到了太陽能板發電能力越好? 溫度與發電的關係! (進階篇)

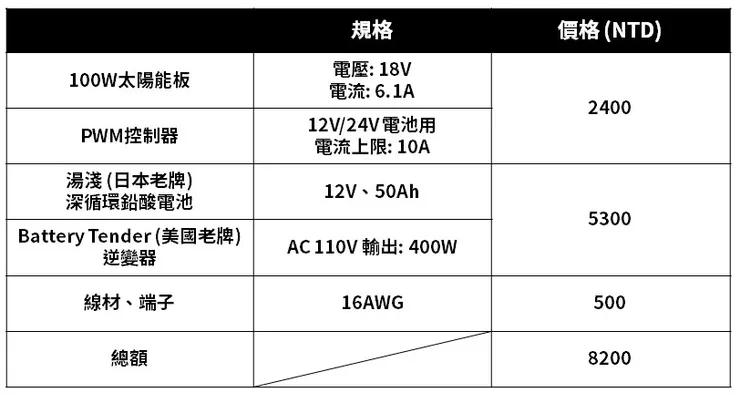

太陽能供電系統規格

關於安裝環境條件可參考: 影響太陽能系統效益的"環境"關鍵！ (專業篇)
