電池充不飽? 電充不進去? 太陽能板與電池電壓的搭配!! (應用篇)

明明安裝了太陽能板，也可以正常發電，為甚麼電就是無法充進蓄電池裡? 到底是電池壞了還是板子壞了呢?

答案是未考慮太陽能板電壓與蓄電池充電電壓的匹配!

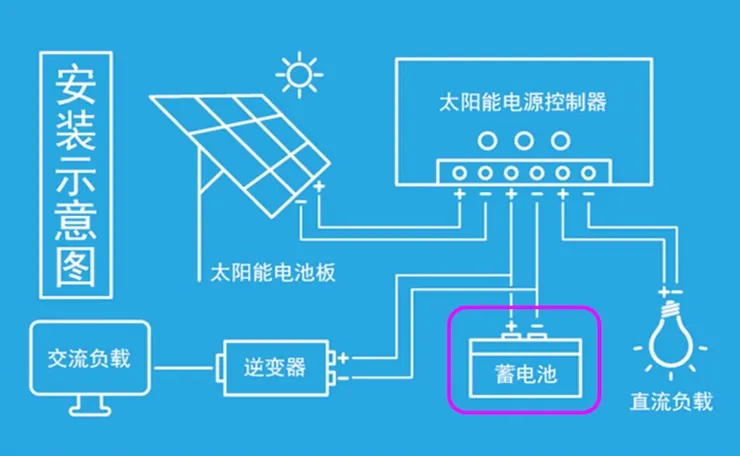

儲能的電池組

不論是自發自用或是離網型系統，都是會使用儲能的電池組。當使用太陽能板對電池充電時，需要明確知道使用的電池種類與充電規格，如果使用不正確的太陽能板電壓對電池充電，會導致無法充電或是一直處於充電狀態。

1. 如何設計自發自用太陽能發電系統? (進階篇)
2. 萬元以內! 打造自發自用太陽能供電系統! 斷電不再害怕! (應用篇)
3. 自發自用的好選擇! 離網型太陽能發電系統! (應用篇)

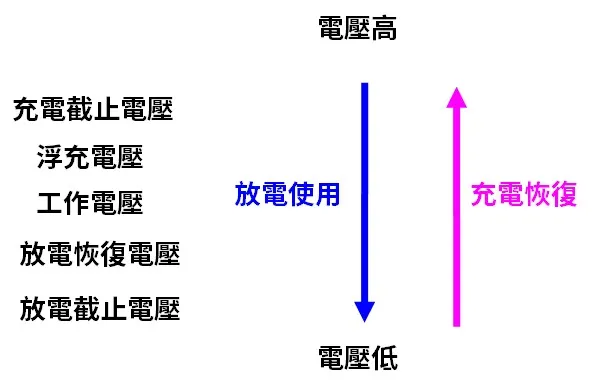

電池電壓種類

電池的電壓種類

電池擁有五個重要的電壓規格，分別為

1. 工作電壓: 指的就是平常聽到的電池本身的電壓，如12V或24V。
2. 放電截止電壓: 當使用電池時，由於電池一直在放電、電壓會降低，這時電池可放到的最低電壓。如果超過這個電壓，電池可能將無法再充電恢復，也就是所謂的過放。
3. 放電恢復電壓: 當電池充電時，需要恢復到一定的電壓之後才會正常工作，如果沒有達到這個值的話，是不會恢復為工作狀態。
4. 充電截止電壓 (充電電壓): 電池的充電電壓及上限 。當對電池充電時，太陽能板的電壓是需要高於充電截止電壓，這樣才可以充電，簡單說可想像成高水位的水會往低水位的水流動，此時會一直充到平衡為止，也就是所謂的充飽。
5. 浮充電壓: 為電池在充飽後保持的電壓。由於電池本身會自我放電，因此通過補償電壓的自我放電來維持本身的電量。在電池充電的過程中，電壓保持恆定，或是在特定的充電階段保持電壓來維持。因此充飽的電池電壓通常會維持在浮充電壓與充電截止電壓之間。

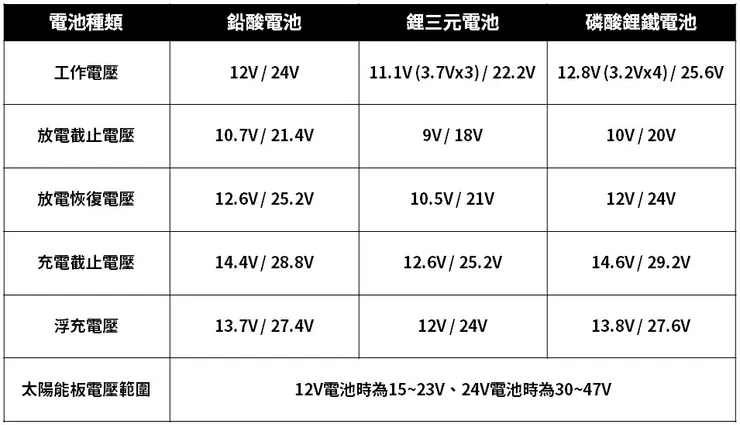

電池充電規格

因此當使用太陽能板充電時，需先確定板子的電壓是否有高於欲使用的電池充電電壓，再藉由太陽能控制器內部的設定，自動會將板子的電壓降低為電池的充電電壓；但如未高於此電壓，可能會導致電池無法進行充電。簡單說就像110V的插座可以拿來充手機，但無法使用220V的冷氣一樣。

至於一直處於充電狀態，其原因為使用錯匹配的電池電壓，導致電池處於可以充電但一直無法到達電池本身的充電截止電壓，或是太陽能板的輸出不穩定，導致電壓不足，如遮陰。
