未來兩年，NVIDIA 將推出 Rubin Ultra，它被視為單顆一兆位元組記憶體時代的代表作，容量大到讓整個 AI 架構向記憶體中心傾斜。這類大型加速器的瓶頸，已經不是 GPU 裏有多少乘加單元，而是封裝層是否能撐住 HBM 與 GPU 之間瘋狂增長的訊號與供電需求。這使得封裝從配角變成主角，玻璃基板因此被重新推上舞台，它不是材料升級，而是下一代 AI 晶片得以繼續長大的地基。
HBM 的線路密度與中介層尺寸限制同時逼近
要理解玻璃基板為何會突然成為焦點，需要回到記憶體本身。HBM 的關鍵，不只是把多層 DRAM 疊起來，而是用極寬的資料匯流排換取頻寬。一顆 HBM3E 與 GPU 之間要拉出上千條訊號與電源線，這種密度早已不是一般封裝基板可以承受，因此才會出現矽中介層。問題在於，為了降低延遲與能耗，HBM 必須緊貼運算核心邊緣，而這些「海岸線」本來就有限。玻璃基板是什麼？一塊玻璃，為什麼牽動整個 AI 封裝未來討論過基板的密度限制，帶出玻璃的大面積與熱穩定性，CoWoS 是什麼？這個封裝技術讓 NVIDIA 算力翻倍 觸及了 CoWoS 在尺寸與供電網路上的天花板。到了 Rubin Ultra 的規模，這些限制不再抽象，而是具體成為封裝首要瓶頸。HBM4 的剛性需求：I O 密度與容量把矽中介層推到極限

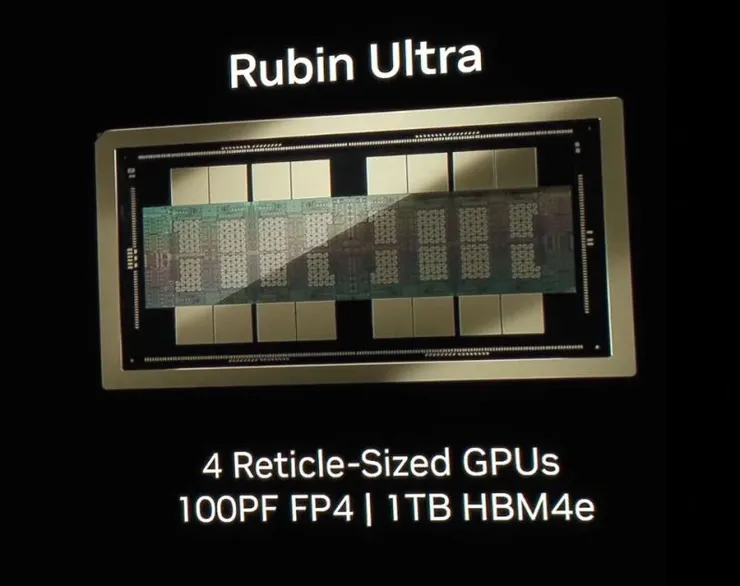

近年的大型加速器都有同樣的趨勢：更多顆 HBM、更高層數與更快記憶體世代。Rubin Ultra 正是這種趨勢最具代表性的產品。它的目標容量可能到達600 GB，甚至上看一 TB，遠超 B200 的192 GB。要支撐這種規模，需要把 HBM4 與 GPU 之間的連接腳位、供電網路與訊號通道全部放大。光是一顆 HBM 的訊號線，就已經是一般 DRAM 數十倍以上的密度，Rubin Ultra 需要同時掛更多顆 HBM，接腳數與路由需求會以倍數放大。推理過程中的 KVCache 每生成一個 token 就會膨脹一次，權重與快取不斷往返，使整個系統完全被頻寬綁住。傳統矽中介層的面積與走線能力在這種需求下已經無法再往上撐，HBM4 的規模使得需要比矽更大的平台變得不可避免。
供電與熱管理：Rubin Ultra 讓玻璃成為封裝唯一能承受的選擇
容量不是 Rubin Ultra 唯一的挑戰，功耗與熱管理壓力更大。HBM4 單顆功耗可達十幾瓦，八顆環繞 GPU 就是一塊高溫熱島。每一層 DRAM 都要透過通孔往上輸送電流，任何壓降或熱不均都會直接影響穩定性。Rubin Ultra 這種等級的產品，會要求封裝底層具備更大的供電層數、更密的微孔設計，以及能夠分攤更高熱負載的材料。在這裡，玻璃基板展現出與矽截然不同的能力。它能做得更大片，可以塞下更多供電通道，並且熱膨脹係數與載板接近，使高堆疊結構在溫度循環中不易發生翹曲。這些條件加總起來，使玻璃成為少數能承載 Rubin Ultra 與 HBM4 功耗的封裝基礎。
良率與成本：技術需要，卻不保證能馬上大規模普及
從經濟現實看，玻璃基板不會因為技術完美就順利普及。記憶體本身的堆疊良率已經很吃緊，封裝則要承受多次貼合、校準與應力管理。玻璃在做大面積時，每一個微細結構、再配線與熱處理環節都比矽更敏感。初期良率勢必低於成熟的中介層，而且越大越難做，成本自然更高。對封裝廠來說，這是一場品質、良率與面積之間的三角拉鋸；對採用 Rubin Ultra 的雲端客戶來說，這代表早期晶片會更貴、產能更有限。玻璃能否成為主流，不是由技術決定，而是由良率曲線與投資意願共同決定。
生態系競爭：Rubin Ultra 的採用決定整條供應鏈的方向
玻璃真正的關鍵在於：它不只是材料，而是象徵誰能掌握封裝主權。未來幾年，最大的記憶體消費者仍會是 NVIDIA，其次是雲端大廠與新興加速器設計者。這些玩家會決定玻璃能不能跨過導入門檻。如果 Rubin Ultra 的主力版本採用玻璃，那封裝廠必須加速建置產能，記憶體廠也得以新規格重新設計底層邏輯。整個生態系將被迫跟上。如果主力平台傾向混合矽與玻璃雙路線，那市場的採用速度就會被延後。玻璃基板的戰爭不只比技術，也比誰能拿下關鍵客戶、誰能把良率壓進可量產區間。
當記憶體中心的 AI 架構越來越清晰，晶片的上限不再寫在製程節點，而是寫在封裝能承受多少堆疊、電流與走線密度。玻璃基板讓這個上限再次向外延伸，把尺寸、供電與互連重新打開。然而，除了基板材料，晶片巨頭們更在爭奪垂直空間的主權。下一篇將深入分析 TSMC SoIC 與 Intel Foveros，如何透過 3D 堆疊技術，挑戰彼此在下一代架構的領導權。
