在電源設計初期，前輩總會叮嚀：「設計電感或變壓器，Bmax一定要小於 Bm（例如 Bm = 0.3T，保險會定在 0.28T）。」當時我多半是死記硬背，心中難免疑惑：如果真的超過了，電路會發生什麼事？
如果你和我一樣，聽到「電磁學」就頭暈，這篇文章將跳過繁瑣的算式，直接用「看得到」的電學邏輯帶你理解磁飽和。
第一步：打破線性誤區（B 真的等於 μH嗎？）
教科書告訴我們 B = μH，讓人誤以為兩者是線性關係。但實際的 B-H 磁滯曲線告訴我們：磁芯是有「極限」的。當磁場強度H增加到一定程度，B 就不再增長，這就是「飽和」。
藉此從兩個維度來理解這個物理現象：
- 微觀世界（磁疇排列）：磁芯內部有無數個微小「指南針」（磁疇）。通電後，它們開始對齊磁場。當所有指南針都排整齊後，即使電流（H）再大，也無法能再貢獻磁力。
- 巨觀特性（磁導率崩潰）：在「線性區」，磁導率 μ 極大（材料很導磁）；進入「膝部區」後，μ 開始大幅下降；最後進入「飽和區」，μ 會暴跌到趨近於 1（等同於空氣）。
第二步：用電學公式還原「電流驟昇」過程
為什麼感值下降很危險？我們利用電感基本公式來推演：
假設我們在電感兩端加上固定的 1V電壓，看看隨著磁芯進入飽和（感值 L下降），電流斜率會如何失控：

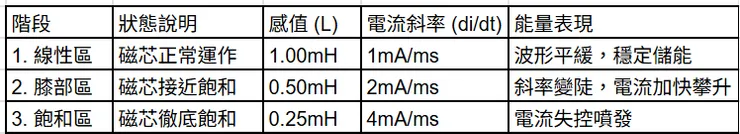

推論邏輯：在 1.5ms 到 1.75ms 的極短時間內，電流斜率加大導致電流驟昇。這種「分段線性 (PWL)」的觀察法，讓我們看見了飽和後對電流變化，因過大電流導致元件損壞。
第三步：釐清「短路」的迷思
很多人說「磁飽和後就是短路」，這是一個為了方便理解的說法，但工程需要更精確的分析：
- 並非物理短路：飽和後的電感並未消失，而是退化成了「等效成空氣導磁率的電感」。
- 阻抗崩潰：因為感值 L驟降，原本的感抗消失，剩下的只有繞線極小的 DCR（直流電阻）。
- 災難後果：當 DCR 成為唯一的阻力時，電流會瞬間飆升至電源供應器的極限。雖然物理上不是直接連通，但電流大於元件耐受時，其破壞力與「短路」無異。
💡工程師的實戰筆記：
- 預留餘裕：設計時確保 Bmax < Bm 是為了留在「線性區」，避免觸碰危險的「膝部區」。
- 觀察波形：在實驗室若發現電流波形尾端出現向上彎曲的「尖角」，那就是磁飽和的訊號。
- 材質選擇：不同材質（鐵氧體 vs. 鐵粉芯）的飽和曲線陡峭度不同，這直接決定了電流驟昇的速度。
