在軟體開發和技術文件的世界裡，流程圖是不可或缺的工具。但傳統繪圖軟體要嘛需要付費，要嘛操作繁瑣──拖曳、對齊、連線，改一個節點就要調整半天。有沒有一種方法，能用寫程式的方式快速產生流程圖？
答案是：Mermaid。Mermaid是一種以文字為主的圖表繪製工具，以類似Markdown的語法，透過簡單的程式碼就能產生流程圖、時序圖、類別圖等多種圖表。你不需要安裝任何軟體，只要有瀏覽器，就能免費使用。
今天，我們就用5分鐘的時間，帶你從零學會Mermaid流程圖。
Mermaid是什麼？
Mermaid是一個開源的JavaScript庫，它允許你透過簡單的文字描述來建立圖表。你只需要寫幾行程式碼，Mermaid就能自動渲染成視覺化的圖表。
Mermaid的核心優勢
純文字：圖表以程式碼形式存在，方便版本管理（Git友善）
免費開源：無需付費，任何平台都可以使用
文法簡單：學習成本極低，幾分鐘就能上手
廣泛整合：GitHub、Notion、Obsidian、Typora等工具都原生支援Mermaid
圖表類型豐富：流程圖、時序圖、類別圖、甘特圖、狀態圖、圓餅圖等
對程式設計師、技術作者、產品經理來說，Mermaid是寫作技術文件的利器。當你要描述一個流程時，不用再開啟繪圖軟體，直接在文件裡寫幾行程式碼，預覽就是一張圖。
Mermaid流程圖的基本語法
在Mermaid中，流程圖以graph關鍵字定義，支援兩種佈局方向：
graph TD：從上到下（Top Down）
graph LR：由左至右（Left Right）
基本語法非常簡單：
graph TD
A[開始] --> B{判斷條件}
B -->|是| C[執行操作]
B -->|否| D[結束]
C --> D
這段程式碼會產生一個包含開始、判斷、操作、結束的流程圖。每個節點可以用不同形狀表示：

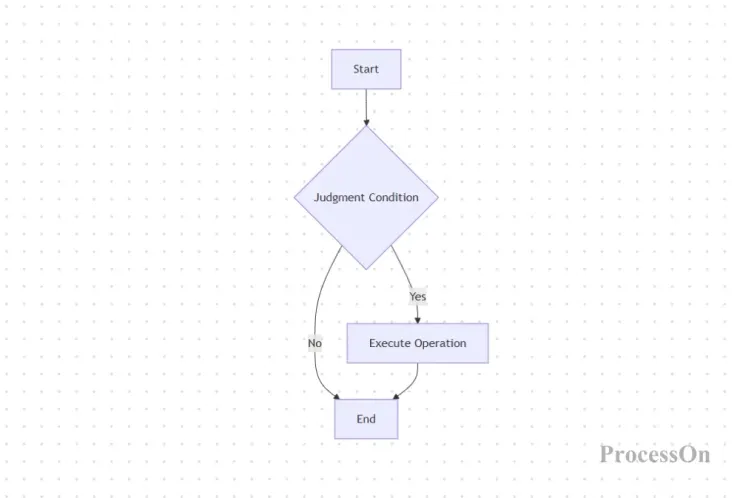

Mermaid基礎流程圖
[方形]：普通步驟
[圓角]：開始/結束
[菱形]：判斷/決策
[圓柱]：資料庫
[圓形]：特殊節點
節點之間的連接以-->表示，可以在連接線上新增文字說明，如-->"是"-->。
掌握了這些基礎語法，你就能畫出大部分的流程圖了。
三種方式，用ProcessOn輕鬆產生Mermaid流程圖
我們深刻理解，雖然Mermaid語法很簡單，但對於不常寫程式碼的使用者來說，記住各種語法仍然有門檻。因此，我們的工具提供了三種更方便的生成方式，讓每個人都能輕鬆畫出流程圖。
方式一：直接貼上Mermaid程式碼，即時產生流程圖
如果你已經會寫Mermaid程式碼，或是從其他地方複製了一段Mermaid程式碼，只需要貼上到工具中，就能立即看到渲染後的流程圖。你可以隨時修改程式碼，圖表會同步更新。
適用場景：已經熟悉Mermaid語法的用戶，或需要在已有程式碼基礎上修改。
使用方法：
進入ProcessOn個人文件頁，建立一個流程圖，在流程圖編輯器內點選插入-Mermaid繪圖，在右側輸入框中貼上/匯入或直接輸入Mermaid程式碼，左側畫布會同步展示流程圖。你可以選取元素手動微調內容或樣式。

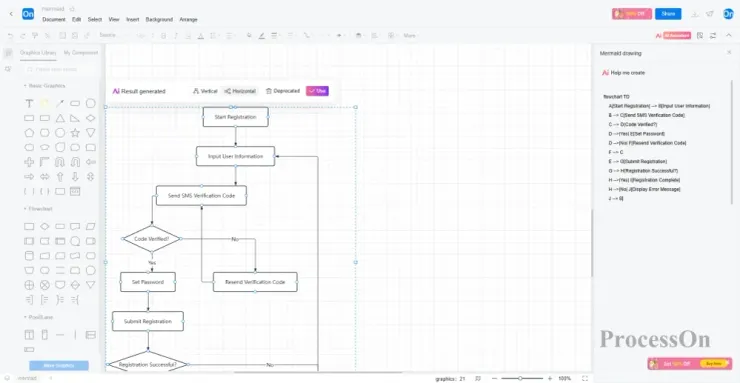

Mermaid程式碼產生流程圖
方式二：用自然語言描述需求，AI同時產生程式碼和流程圖
這是最「懶人」的方式。你只需要像跟同事聊天一樣，輸入一句話需求，例如“畫一個用戶註冊流程，包含輸入資訊、手機驗證、設定密碼、註冊成功”，AI會同時產生Mermaid程式碼和視覺化流程圖。
適用場景：不想學文法、想快速出圖的使用者。生成後你也可以切換到「程式碼模式」查看Mermaid程式碼，順便學習語法。
使用方法：
進入ProcessOn的Mermaid編輯器，點選下方AI生成，選擇【流程圖】場景，直接文字輸入你的需求即可。流程圖產生後，你可以點選頂部【圖形化編輯】進入流程圖編輯器進行手動優化。
AI產生Mermaid流程圖
方式三：上傳Mermaid程式碼圖片，辨識並還原為可編輯格式
如果你有一張Mermaid程式碼的截圖（例如從其他地方截的圖），或是手邊只有圖片，不用擔心。上傳圖片後，AI會辨識圖片中的程式碼文字，自動還原為可編輯的Mermaid程式碼和流程圖。你可以在此基礎上繼續修改。
適用場景：只有圖片素材，需要還原成可編輯原始檔的場景。
使用方式：
進入ProcessOn的Mermaid編輯器，點擊下方圖片識別，上傳JEPG、JPG或PNG格式圖片，識別成功後編輯器左側展示Mermaid代碼，右側展示可視化流程圖，你可以點擊頂部【圖形化編輯】進入流程圖編輯器進行手動優化。
圖片OCR識別
在技術寫作和團隊協作中，圖表的維護成本一直是個痛點。傳統繪圖軟體產生的圖片，一旦需要修改，就要重新畫、重新匯出、重新上傳。而Mermaid用程式碼定義圖表，修改只要改幾行字，圖表就能自動更新。
這正是Mermaid的魅力所在——它讓圖表像程式碼一樣可維護、可版本控制、可協作。而ProcessOn，讓Mermaid的使用門檻降到了最低：你可以用自然語言生成，可以上傳圖片還原，可以直接編輯圖形。
無論你是程式設計師、產品經理、技術作者，或是學生，Mermaid都值得你花5分鐘學習。這5分鐘的投資，會在未來的無數次文檔編寫中持續回報你。
現在就打開ProcessOn，試試看用Mermaid畫你的第一張流程圖。如果你還不熟悉文法，直接用自然語言描述，AI會幫你產生程式碼和圖表。
作者：Skye , ProcessOn 首席營運長
